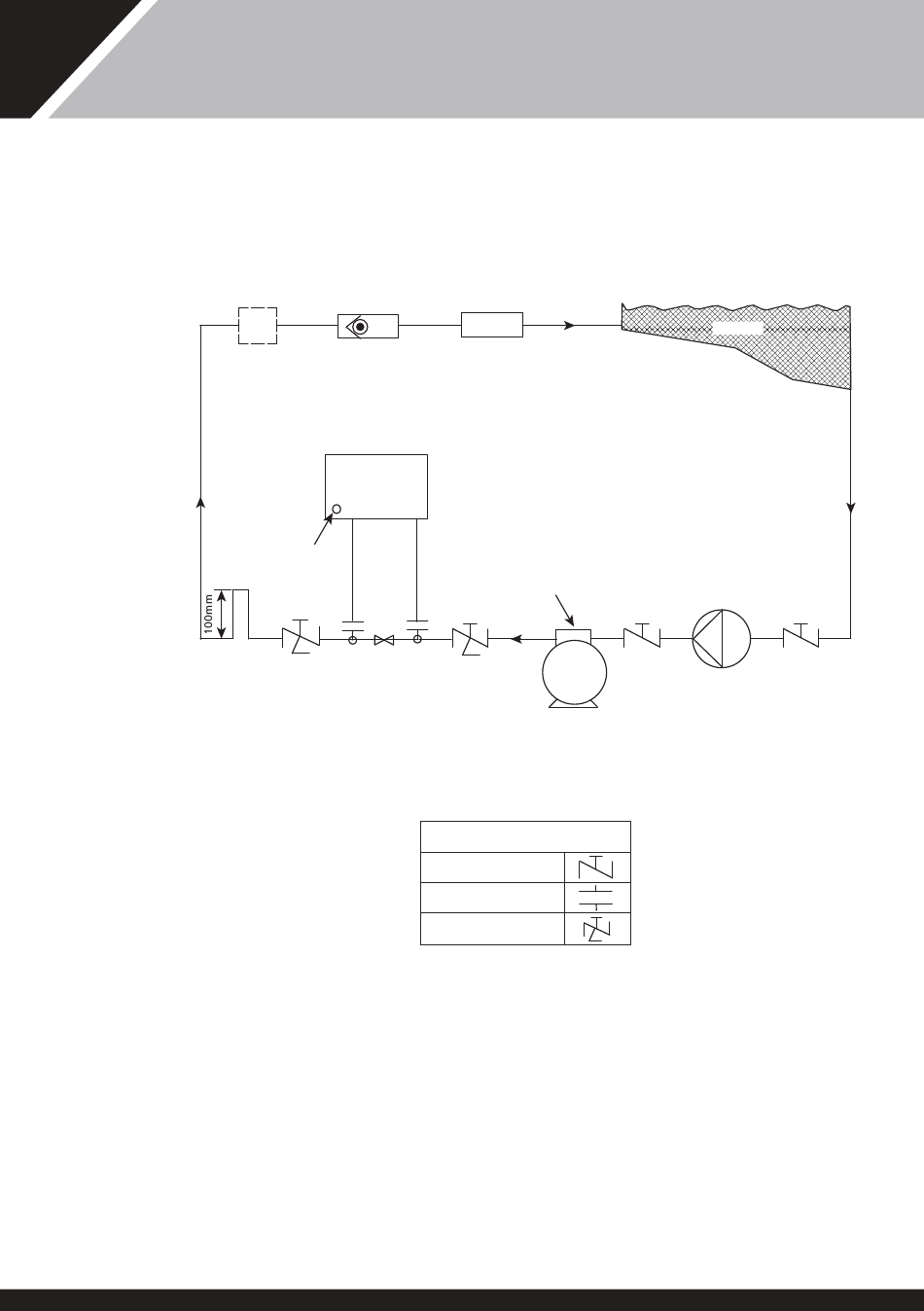

3�3 CIRCUITO DE ÁGUA DA PISCINA
Aquecedor
(se instalado)
Ciclo de antirretorno
a incorporar, altura
mínima de 100 mm
acima da porta de saída
da bomba de calor
(se o desinfetante
estiver instalado)
1007332 EDIÇÃO 5
Válvula de
auxiliar não retorno
Bomba de
calor
Água de
condensação
para resíduos
Para o escoamento Válvula
de resíduos para de bypass
a preparação para (ajustada para
o inverno alcançar o fluxo
recomendado)
Dispositivo de doseamento
de desinfetante ou
produto químico,
(se instalado)
Para resíduos
Porta sobresselente
Filtro
para a ligação
de lavagem
da preparação
para o inverno
BOTÃO
Válvula de isolamento
Acoplamento quebrável
Válvula de três vias
Piscina
Bomba
15
