4. Het in elkaar zetten van de box

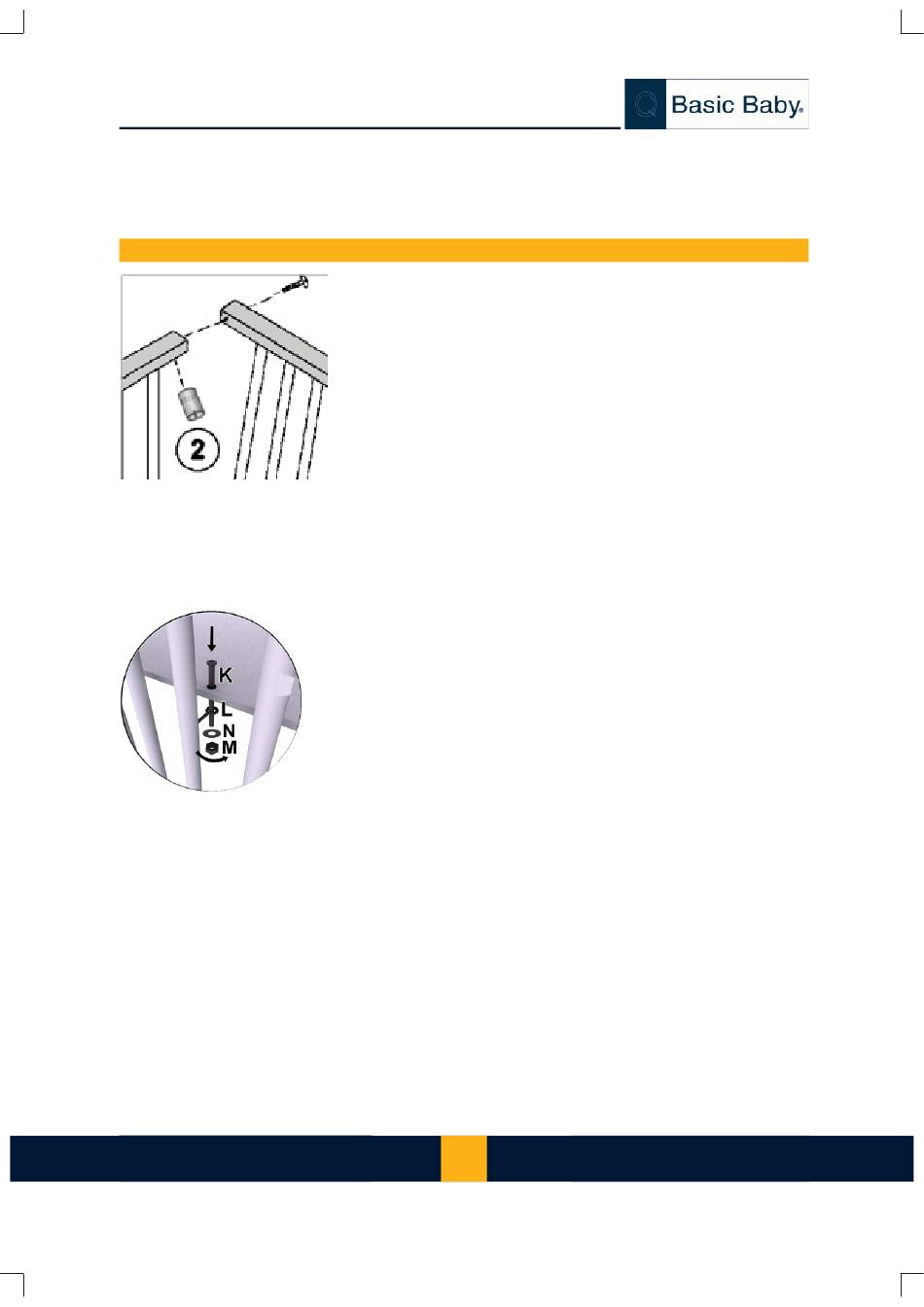

Stap 1 : zie tekening 1 en 2
Plaats een lange zijkant G en een korte zijkant H tegen elkaar aan, onderkant naar boven. Steek een
cylinder B in een voorziene opening en draai met een schroevendraaier zodanig dat de schroefopening in
het verlengde van de schroef A komt (tek.2). Steek een schroef A door de voorziene opening en draai ze
vast in de cylinder B. Doe het zelfde voor alle andere hoeken (tek.1). Span de bouten niet defi nitief aan.
Stap 3 : positie van de bodem veranderen
Maak alle acties van stap 2 in omgekeerde volgorde en plaats de oogstiften op een nieuwe hoogte. Herhaal
nu stap 2.
Stap 4
Eerst het zwart dopje op de metalen stang van het wieltje monteren en dan pas het wiel in het voorge-
boorde gat plaatsen ! Opgelet ! niet met hamer inkloppen
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
info@basicbaby.be
Stap 2 : Gebruik de onderdelen van stap 1, de bodem F, de 4 oogstiften
(L), de vier bouten (K), de 4 tussenringen M6 (N) en de vier moeren M6 (M)
Plaats de oogstiften in de voorziene gaten van de spijlers van de lange zi-
jkanten. Let erop dat alle oogstiften op dezelfde hoogte geplaatst zijn, dus
op éénzelfde van de drie mogelijke bodemposities. Breng vervolgens de bo-
dem F in het park en laat deze rusten op de oogstiften. Duw een bout door-
heen een opening in de bodem en door de onderliggende oogstift, breng één
tussenring en een moer aan de onderzijde aan en draai zacht aan. Herhaal
tot alle bouten geplaatst zijn. Span nu alle bouten van het park goed aan.
