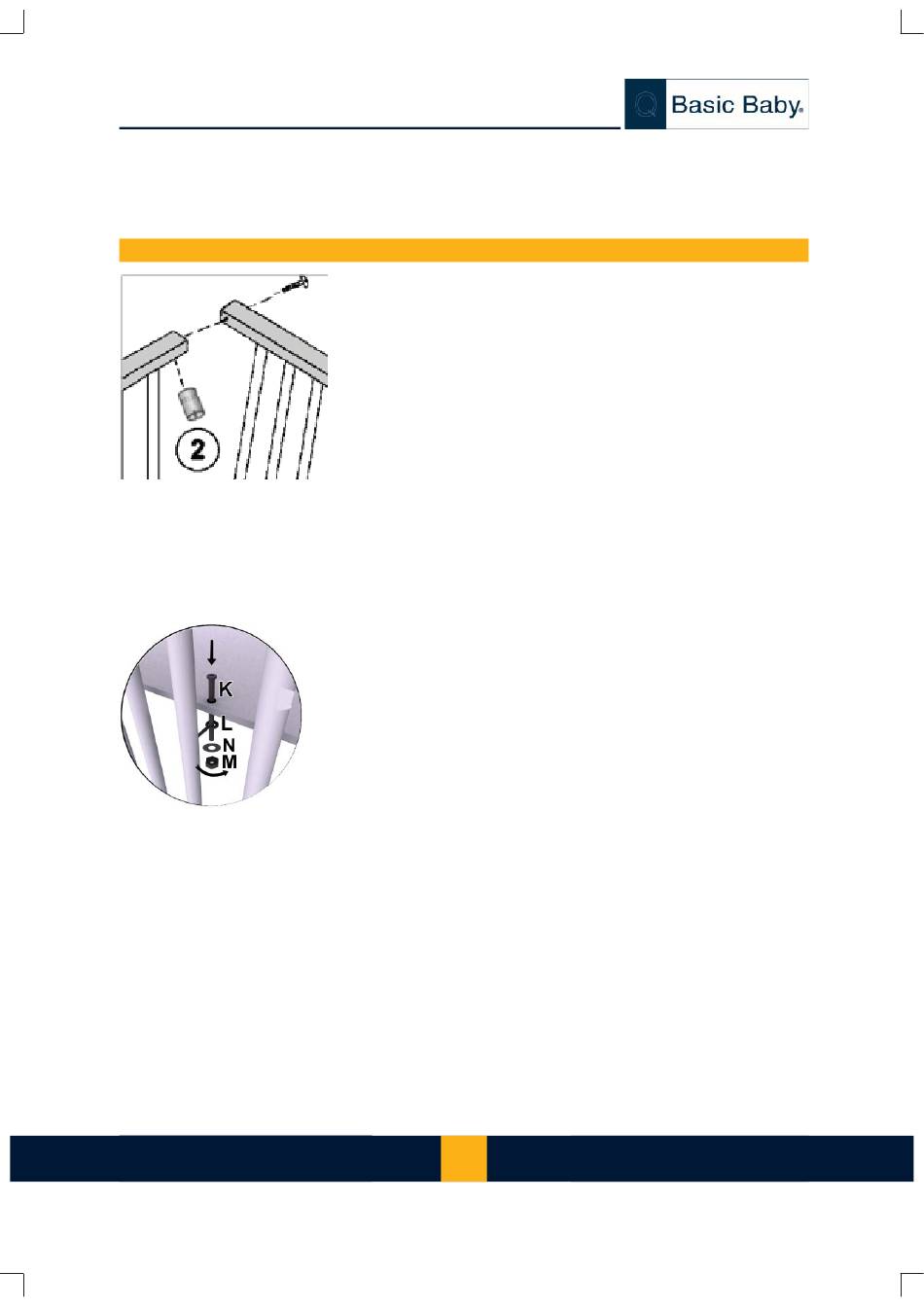

4. Der Zusammenbau des Laufgitters
Schritt 1 : Zeichnung 1 und 2
Stellen Sie einen kurzen Seitenwand H gegen einen Langen G, die untere Seiten nach oben. Stecken Sie
einen Zylinder B in den 2 vorhergesehenen Löcher und drehen Sie ihn mit einem Schraubenzieher so,
dass das Schraubgewinde des Zylinders in einer Linie mit die Schraube liegt (Zeich.2). Schrauben Sie die
Schrauben durch das vorhergesehenes Loch in den Zylindern. Machen Sie das gleiche für die 3 andren
Ecken (Zeichn.1)
Schritt 3 : Positionsabänderung des Bodens
Nehmen Sie alle Vorgänge des Schrittes 2 in umgekehrter Reihenfolge vor und befestigen Sie die Ösen-
stiften in einer neuen Höhe. Wiederholen Sie jetzt Schritt 2.
Schritt 4
Montieren Sie zuerst die schwarze Kappe auf der Metallstange des Rades und dann das Rad in die vorge-
bohrten Loch stellen ! Achtung ! Kein Hammer brauchen.
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
info@basicbaby.be
Schritt 2 : Benutzen Sie die Unterteile des Schritts 2, die Boden (F), die 4
Distanz-scheiben (N), die 4 Ösenstiften (L), die vier Bolzen (K) und die vier
Muttern M6 (M)
Führen Sie die Ösenstiften in die vorgesehenen Bohrungen der Holzstan-
gen in der langen Seiten. Achten Sie darauf, dass alle Ösenstiften in der-
selben Höhe angebracht worden sind, also an ein und derselben Boden-
position der drei Bodenpositionsmöglichkeiten. Stellen Sie anschließend
den Boden F in den Park und lassen Sie ihn auf den Ösenstiften ruhen.
Drücken Sie einen Bolzen durch eine Öffnung im Boden und durch den
unterliegenden Ösenstift, bringen Sie eine Distanzscheibe und eine Mut-
ter an der Unterseite an und drehen Sie diese sanft an. Wiederholen Sie
diesen Schritt bis alle Bolzen befestigt sind. Jetzt alles gut andrehen.
