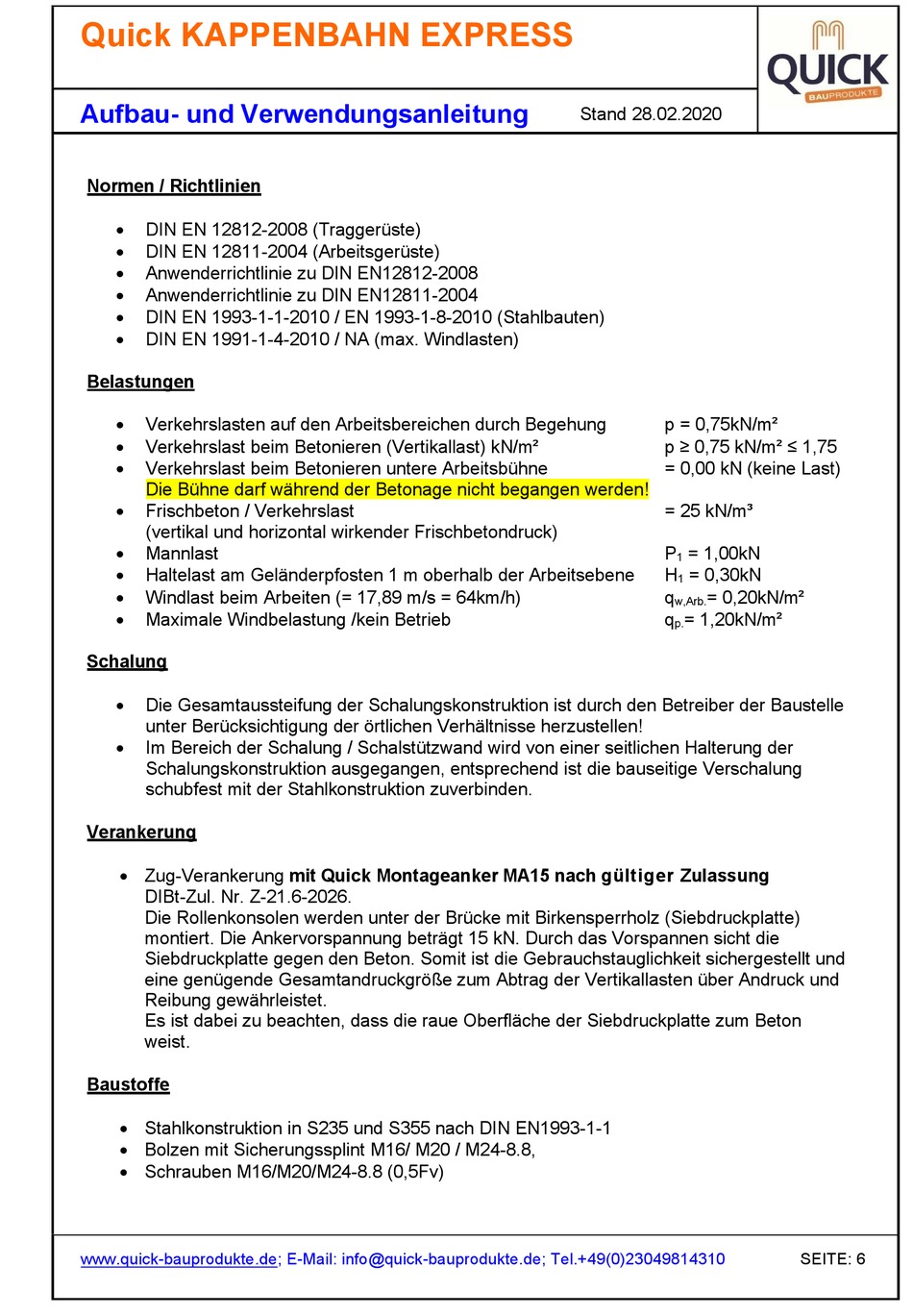

Quick KAPPENBAHN EXPRESS Aufbau- Und Verwendungsanleitung Seite 6

Quick KAPPENBAHN EXPRESS
Aufbau- und Verwendungsanleitung
Normen / Richtlinien

DIN EN 12812-2008 (Traggerüste)

DIN EN 12811-2004 (Arbeitsgerüste)

Anwenderrichtlinie zu DIN EN12812-2008

Anwenderrichtlinie zu DIN EN12811-2004

DIN EN 1993-1-1-2010 / EN 1993-1-8-2010 (Stahlbauten)

DIN EN 1991-1-4-2010 / NA (max. Windlasten)
Belastungen

Verkehrslasten auf den Arbeitsbereichen durch Begehung

Verkehrslast beim Betonieren (Vertikallast) kN/m²

Verkehrslast beim Betonieren untere Arbeitsbühne
Die Bühne darf während der Betonage nicht begangen werden!

Frischbeton / Verkehrslast
(vertikal und horizontal wirkender Frischbetondruck)

Mannlast

Haltelast am Geländerpfosten 1 m oberhalb der Arbeitsebene

Windlast beim Arbeiten (= 17,89 m/s = 64km/h)

Maximale Windbelastung /kein Betrieb
Schalung

Die Gesamtaussteifung der Schalungskonstruktion ist durch den Betreiber der Baustelle
unter Berücksichtigung der örtlichen Verhältnisse herzustellen!

Im Bereich der Schalung / Schalstützwand wird von einer seitlichen Halterung der
Schalungskonstruktion ausgegangen, entsprechend ist die bauseitige Verschalung
schubfest mit der Stahlkonstruktion zuverbinden.
Verankerung
 Zug-Verankerung mit Quick Montageanker MA15 nach gültiger Zulassung
DIBt-Zul. Nr. Z-21.6-2026.
Die Rollenkonsolen werden unter der Brücke mit Birkensperrholz (Siebdruckplatte)
montiert. Die Ankervorspannung beträgt 15 kN. Durch das Vorspannen sicht die
Siebdruckplatte gegen den Beton. Somit ist die Gebrauchstauglichkeit sichergestellt und
eine genügende Gesamtandruckgröße zum Abtrag der Vertikallasten über Andruck und
Reibung gewährleistet.
Es ist dabei zu beachten, dass die raue Oberfläche der Siebdruckplatte zum Beton
weist.
Baustoffe
 Stahlkonstruktion in S235 und S355 nach DIN EN1993-1-1
 Bolzen mit Sicherungssplint M16/ M20 / M24-8.8,
 Schrauben M16/M20/M24-8.8 (0,5Fv)
www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310
Stand 28.02.2020
p = 0,75kN/m²
p ≥ 0,75 kN/m² ≤ 1,75
= 0,00 kN (keine Last)
= 25 kN/m³
P = 1,00kN
1
H = 0,30kN
1
q = 0,20kN/m²
w,Arb.
q = 1,20kN/m²
p.
