Quick KAPPENBAHN EXPRESS
Aufbau- und Verwendungsanleitung

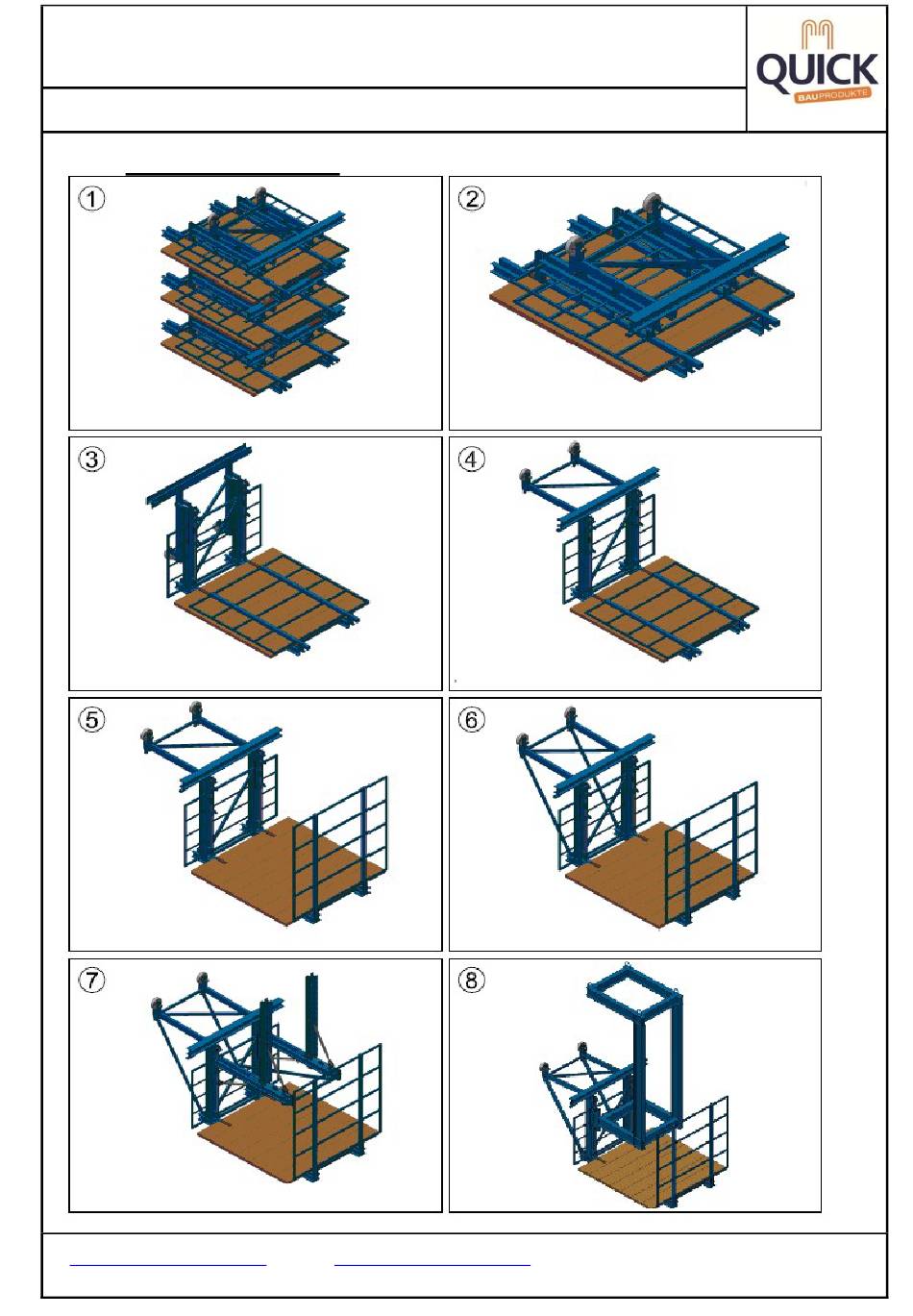

2. Übersicht Montageablauf
2-Meter-Elemente eingeklappt stapelbar –daher kostengünstiger
Transport und unkompliziertes Be- und Entladen
Als erstes wird die Vertikalkonsole 155 ausgeklappt und durch
Bolzengesichert.
Es folgt das Ausklappen des Geländers 200
Nach Montage der Schalstützwände kann dasSystem zum
Einsatzort befördert werden
www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310
Stand 28.02.2020
2-Meter-Elemente einzeln, zusammengeklappt
Das Auseinanderkappen und Vorbereiten für den Einhub
erfolgt unkompliziert mit wenigen Handgriffen
Anlieferzustand
Jetzt kann die Schienenkonsole in Position gebracht werden
Die Montage der hinteren Diagonalstreben
Der Einhub erfolgt schnell und sicher
mit dem Express-Umsetzrahmen
