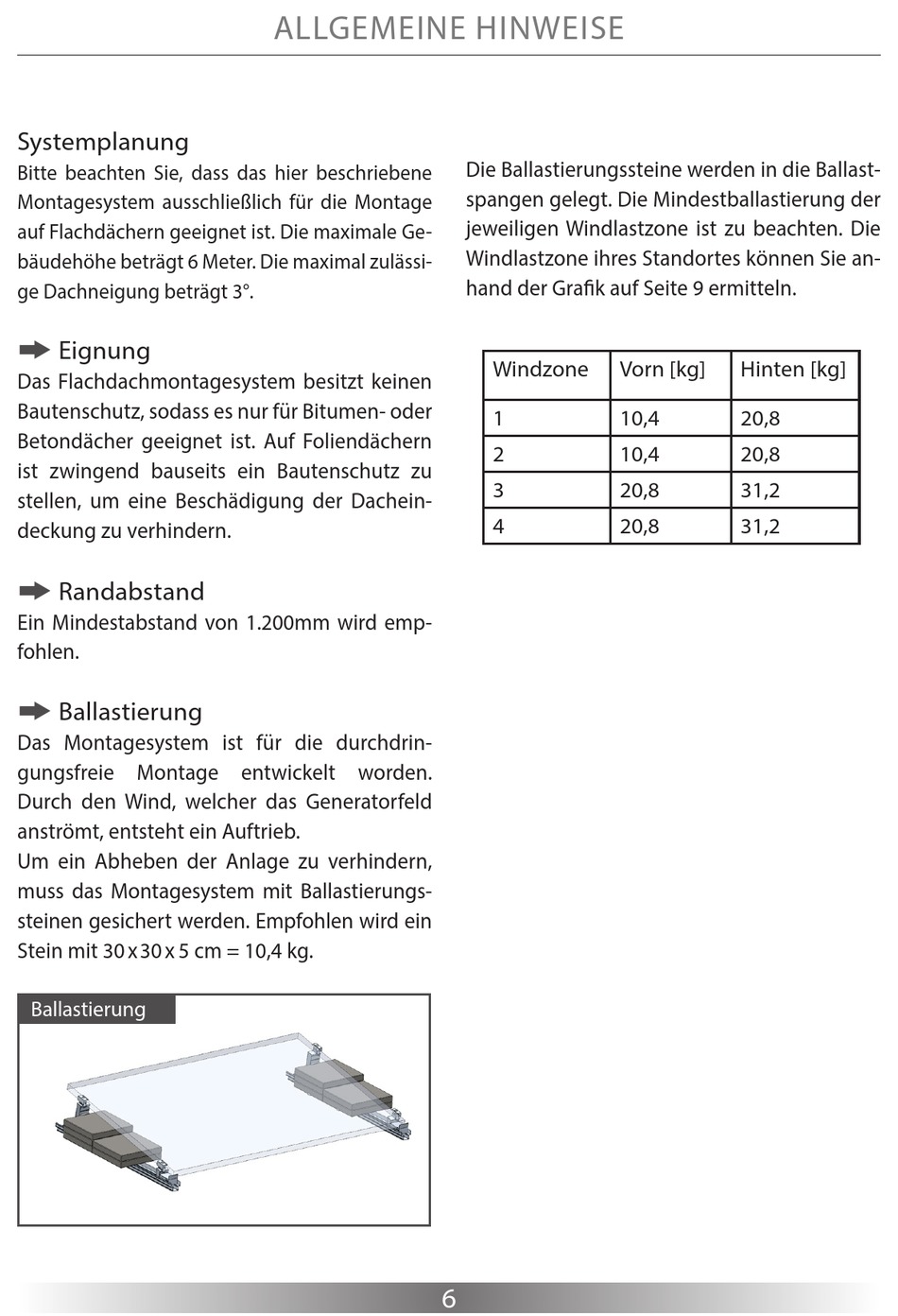

Systemplanung
Bitte beachten Sie, dass das hier beschriebene
Montagesystem ausschließlich für die Montage
auf Flachdächern geeignet ist. Die maximale Ge-
bäudehöhe beträgt 6 Meter. Die maximal zulässi-
ge Dachneigung beträgt 3°.
Eignung
Das Flachdachmontagesystem besitzt keinen
Bautenschutz, sodass es nur für Bitumen- oder
Betondächer geeignet ist. Auf Foliendächern
ist zwingend bauseits ein Bautenschutz zu
stellen, um eine Beschädigung der Dachein-
deckung zu verhindern.
Randabstand
Ein Mindestabstand von 1.200mm wird emp-
fohlen.
Ballastierung
Das Montagesystem ist für die durchdrin-
gungsfreie Montage entwickelt worden.
Durch den Wind, welcher das Generatorfeld
anströmt, entsteht ein Auftrieb.
Um ein Abheben der Anlage zu verhindern,
muss das Montagesystem mit Ballastierungs-
steinen gesichert werden. Empfohlen wird ein
Stein mit 30 x 30 x 5 cm = 10,4 kg.
Ballastierung
ALLGEMEINE HINWEISE
6
Die Ballastierungssteine werden in die Ballast-
spangen gelegt. Die Mindestballastierung der
jeweiligen Windlastzone ist zu beachten. Die
Windlastzone ihres Standortes können Sie an-
hand der Grafik auf Seite 9 ermitteln.
Windzone
Vorn [kg]
1
10,4
2
10,4
3
20,8
4
20,8
Hinten [kg]
20,8
20,8
31,2
31,2
