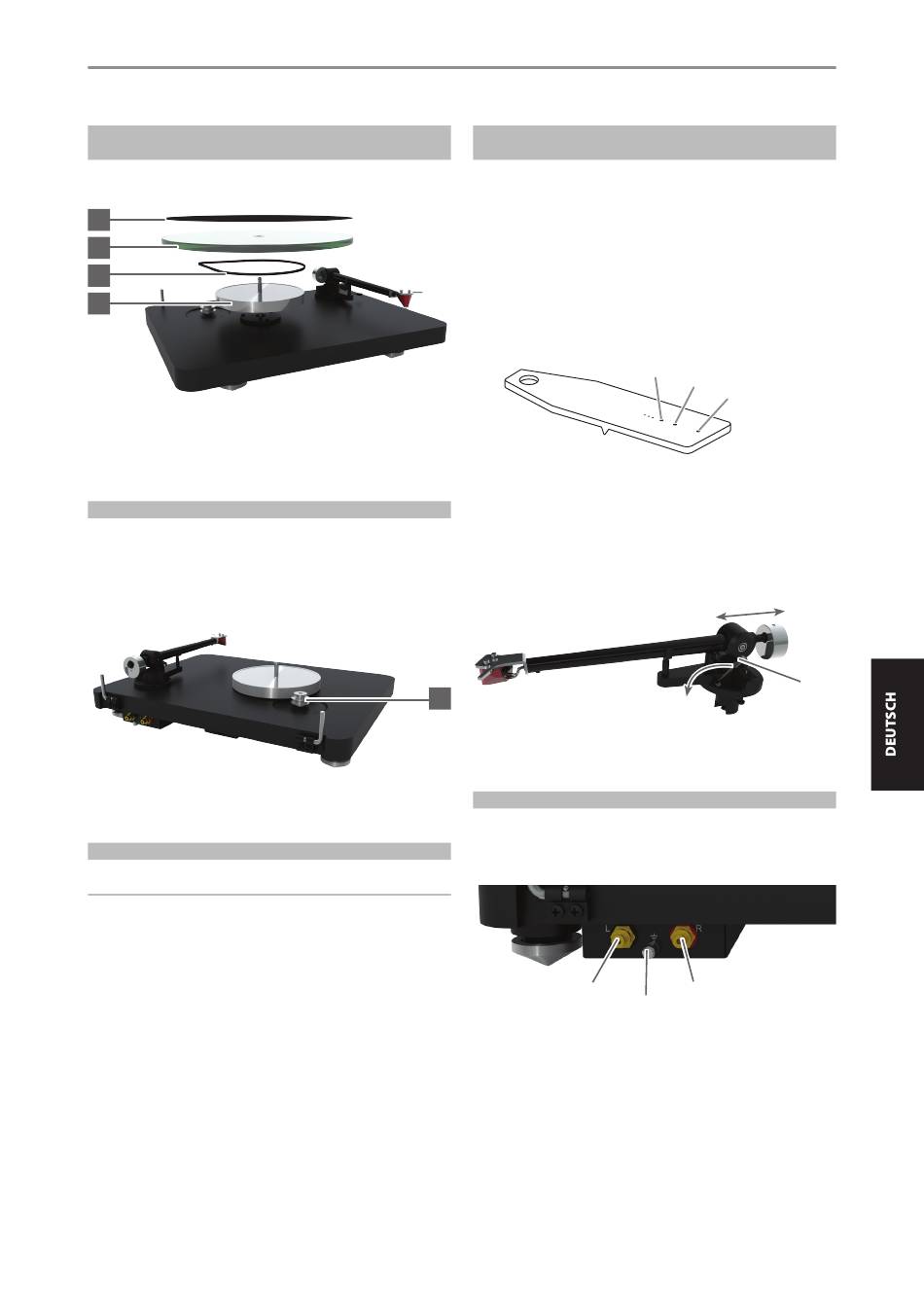

INSTALLATION VON PLATTENTELLER, UNTERTELLER,
FILZMATTE UND ANTRIEBSRIEMEN
1 Installieren Sie den Unterteller (3) und Antriebsriemen (5).
2
1
5
3
2 Installieren Sie den Plattenteller (1) auf dem Unterteller (3) und legen
Sie die Filzmatte (2) auf den Plattenteller.
EINSTELLUNG DER HÖHE DER RIEMENSCHEIBE
1 Stellen Sie die Höhe der Riemenscheibe ein, wenn sie gegen den
Plattenteller schlägt.
2 Entfernen Sie den Plattenteller und Antriebsriemen vorsichtig vom
Plattenspieler.
3 Lösen Sie die kleine Schraube und bewegen Sie die Riemenscheibe mit
einem kleinen Flachkopfschraubendreher in die gewünschte Position.
4 Ziehen Sie die Schraube wieder fest und montieren Sie den
Antriebsriemen und den Plattenteller.
INSTALLATION DES TONABNEHMERS
WICHTIGER HINWEIS
Dies ist bereits für Sie durchgeführt worden, wenn Sie diesen
Plattenspieler in einem Paket mit dem Tonabnehmer erworben haben.
1 Installieren Sie den Tonabnehmer mit den entsprechenden
Befestigungsteilen, die im Lieferumfang des Tonabnehmers enthalten
sind, in die Headshell aus Aluminium.
2 Schließen Sie den Tonabnehmer wie folgt an:
•
Weiß
: linker Kanal L+
•
Rot
: rechter Kanal R+
•
Grün
: rechter Kanal R-
•
Blau
: linker Kanal L-
3 Für die korrekte Ausrichtung des Tonabnehmers verwenden Sie
das mitgelieferte Papiertonabnehmerausrichtwerkzeug mit zwei
Nullpunkten. Wenden Sie sich an Ihren Händler, wenn Sie nicht mit
dem Zweipunkt-Setup vertraut sind.
EINSTELLUNG DER VERTIKALEN AUFLAGEKRAFT (VTF,
VERTICAL TRACKING FORCE)
1 Bestätigen Sie das genaue Gewicht Ihres Tonabnehmers, bevor Sie die
vertikale Auflagekraft (VTF, Vertical Tracking Force) einstellen.
2 Drücken Sie das Gegengewicht vorsichtig zum hinteren Ende der
Gegengewichtsstützstange. Setzen Sie die Tonarmwaage auf den
Plattenteller.
3 Stellen Sie die gewünschte VTF durch Absenken des Tonarmlifthebels
ein. Positionieren Sie die Spitze der Nadel genau zwischen den beiden
mit 15 mN und 20m N markierten Punkten.
4 Der korrekte Druck wurde erreicht, wenn die Tonarmwaage waagerecht
ist. Die Tonarmwaage bewegt sich nicht oder neigt sich nicht nach
unten, wenn der Druck unzureichend oder zu hoch ist.
5 Justieren Sie die Druckmenge, indem Sie das Gegengewicht (11)
vorsichtig entlang der Stützstange verschieben, bis der Nadeldruck
ausreicht, um das Druckmessgerät in die waagerechte Position
anzuheben. Wenn Sie das Gegengewicht (11) vom Tonabnehmer
wegbewegen, verringert sich der Druck, und wenn Sie es zum
Tonabnehmer hinbewegen, steigt der Druck.
4
6 Sichern Sie das Gegengewicht (11) mit dem mitgelieferten
Sechskantschlüssel.
TONARMAUSGANGSVERBINDUNG
1 Schließen Sie den mitgelieferten Audiokabelverbinder (RCA-zu-RCA-
Kabel) an den RCA-Tonarmausgang an, der sich auf der Rückseite des
Plattenspielers hinter dem Tonarm befindet.
2 Schließen Sie das Massekabel an die Masseverbindungsschraube an.
LINKER KANAL
MASSEVERBINDUNG
Falls Ihr Verstärker keinen geeigneten Eingang für Tonabnehmer hat,
benötigen Sie eine separate Phono-Verstärkerstufe für MM- oder MC-
Tonabnehmer, die dann zwischen dem Plattenspieler und einem freien
Line-Level-Eingang des Verstärkers angeschlossen wird.
SETUP
20mN
15mN
10mN
+VTF
-VTF
TONARMLIFTHEBEL
RECHTER KANAL
5
