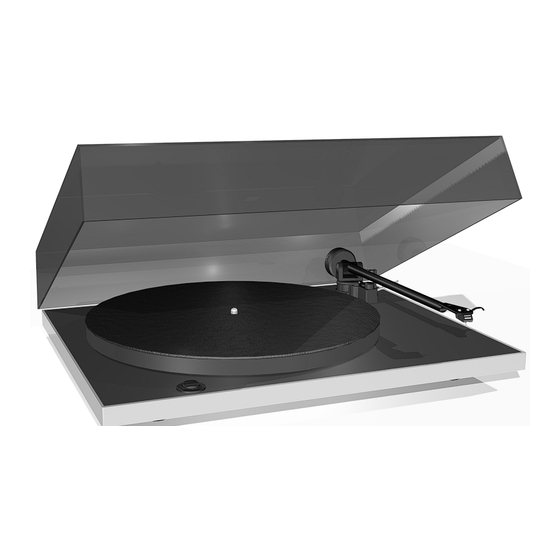

NAD C 555 Turntable - Owner's Manual
Platine Tourne-disques NAD C 555 - Manuel d'Installation
Der Plattenspieler NAD C 555 - Bedienungsanleitung
De NAD C 555 platenspeler - Gebruikershandleiding
El Tocadiscos NAD C 555 - Manual del Usuario
Piattaforma girevole NAD C 555 - Manuale delle Istruzioni
O Gira-discos NAD C 555 - Manual do Proprietário
NAD C 555 Skivspelare - Bruksanvisning
Downloaded from
www.Manualslib.com

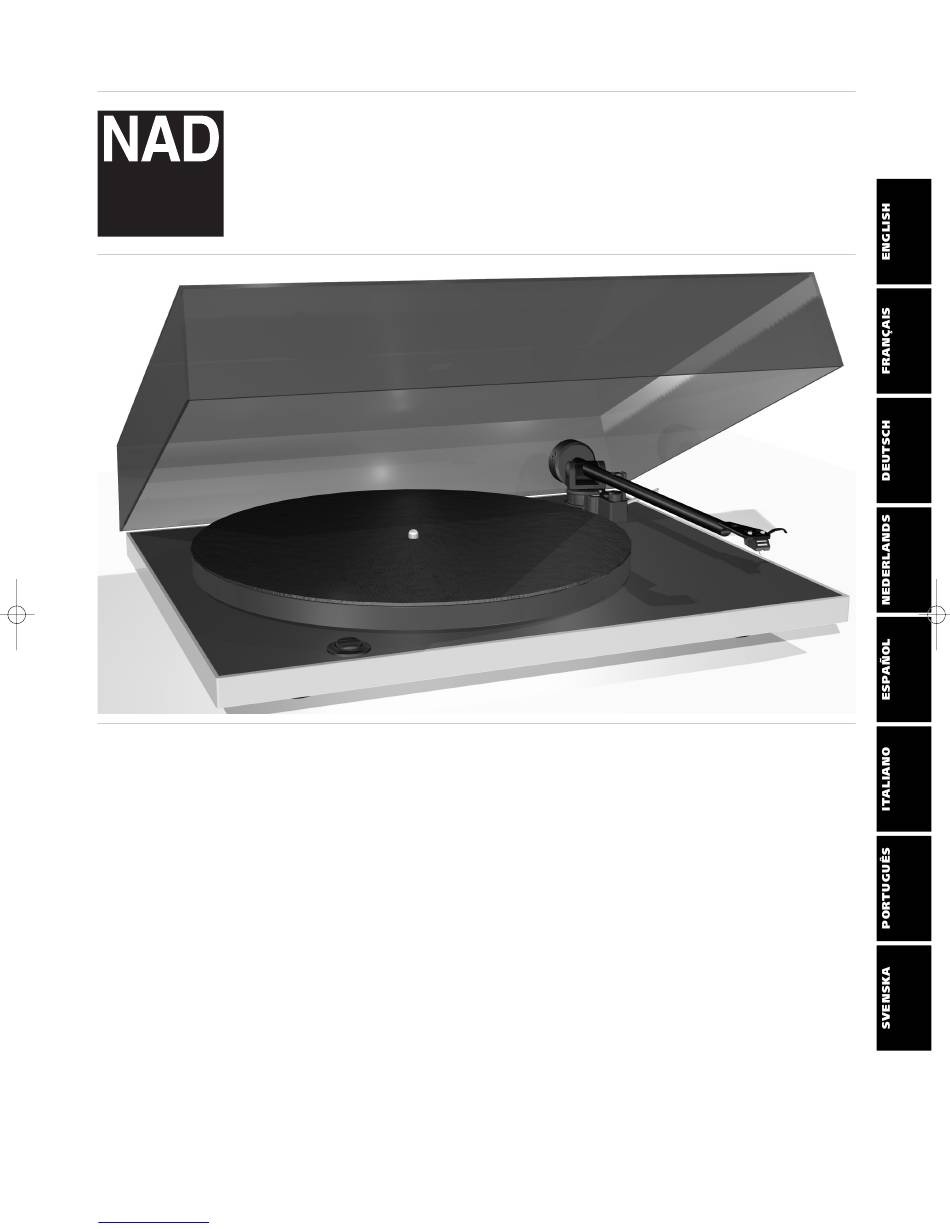

C 555
®
Turntable
manuals search engine
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NAD C 555
Inhaltszusammenfassung für NAD C 555
- Seite 1 Der Plattenspieler NAD C 555 - Bedienungsanleitung De NAD C 555 platenspeler - Gebruikershandleiding El Tocadiscos NAD C 555 - Manual del Usuario Piattaforma girevole NAD C 555 - Manuale delle Istruzioni O Gira-discos NAD C 555 - Manual do Proprietário...
- Seite 2 IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS • Save these instructions for later use. • Follow all warnings and instructions marked on the audio equipment. 1 Read instructions - All the safety and operating instructions should be read before the product is operated. 2 Retain instructions - The safety and operating instructions should be retained for future reference.
- Seite 3 THE PRESENCE OF IMPORTANT OPERATING AND MAINTENANCE (SERVICING) INSTRUCTIONS IN THE LITERATURE ACCOMPANYING THE APPLIANCE CAUTION Changes or modifications to this equipment not expressly approved by NAD Electronics for compliance could void the user’s authority to operate this equipment. CAUTION REGARDING PLACEMENT To maintain proper ventilation, be sure to leave a space around the unit (from the largest outer dimensions including projections) equal to, or greater than, shown below.
- Seite 4 This turntable has been engineered to give extremely good musical reproduction. Inherent in the design are several features that improve sound quality and focus the manufacturing costs where they are most needed. Example: Speed change is achieved by manually moving the drive belt from one pulley to another as shown below.
- Seite 5 GOLDRING ELEKTRA CARTRIDGE Blue = LH earth Your NAD C 555 turntable comes with a factory fitted Goldring Elektra moving magnet cartridge. Green = RH earth When following the setting-up instructions, please note that the optimum tracking weight is 1.7 grams Red = RH signal for the cartridge.
-
Seite 6: Electrical Characteristics
Internal resistance 700 ohms MECHANICAL CHARACTERISTICS Cartridge weight 4.2g Fixing centres 0.5” / 12.7mm Tracking weight 1.5 - 2.0g (1.7g nominal) C 555 SPECIFICATIONS TURNTABLE Drive system Belt drive Motor High torque synchronous motor Speeds 33.3 and 45.1 rpm Suspension system... -
Seite 7: Conseils Et Suggestions
Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d’excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants. Exemple : Le changement de vitesse se fait en déplaçant la courroie d’entraînement d’une poulie à... - Seite 8 CÂBLAGE DU BRAS Bleu = Masse droite Votre platine tourne-disques NAD C 555 est équipée à l’origine d’une cellule de lecture Goldring Elektra Vert = Masse gauche à aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force d’appui Rouge = Signal droit optimale est de 1,7 grammes pour la cellule.
-
Seite 9: Encombrement Et Poids
MÉCANIQUES Poids de la cellule 4,2 g Axes de fixation 12,7 mm Force d’appui 1,5 à 2,0 g - 1,7 g nominale C 555 - CARACTÉRISTIQUES ENSEMBLE PLATEAU Entraînement Courroie Moteur Moteur synchrone à couple élevé Vitesses 33,3 et 45,1 tr/mn Suspension 3 pieds absorbeurs d’énergie en... -
Seite 10: Tipps Und Vorschläge
Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören veschiedene Merkmale zur Verbesserung der Tonqualität. Außerdem wurde auf die Herstellungskosten geachtet, wo diese stark ins Gewicht fallen. Beispiel: Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unten). -
Seite 11: Tonabnehmersystem Goldring Elektra
TONABNEHMERSYSTEM GOLDRING ELEKTRA TONARMKABEL Der Plattenspieler NAD C 555 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) Goldring Blau = Linker Kanal, Erde Elektra ausgestattet. Beachten Sie bitte bei der Inbetriebnahme, dass die optimale Auflagekraft für das Grün = Rechter Kanal, Erde System 1,7 g beträgt. -
Seite 12: Elektrische Eigenschaften
Innenwiderstand 700 Ohm MECHANISCHE EIGENSCHAFTEN Systemgewicht 4,2 g Headshell-Montage 0,5” (12,7mm) Auflagekraft 1,5 - 2,0 g (1,7 g nominal) C 555 - TECHNISCHE DATEN PLATTENSPIELER Antriebssystem Riemenantrieb Motor Synchronmotor mit hohem Drehmoment Geschwindigkeiten 33,3 und 45,1 U/Min Aufhängung 3 energieabsorbierende, Synthetikgummifüße... - Seite 13 Deze platenspeler werd voor een extreem goede muziekweergave ontworpen. In het ontwerp zijn enkele kenmerken opgenomen die de geluidskwaliteit verbeteren en die het mogelijk maken dat de fabricagekosten daar worden gebruikt, waar zij het hardst nodig zijn. Voorbeeld: De toerentalverandering wordt tot stand gebracht door de aandrijfriem handmatig van de ene poelie om de andere te leggen;...
- Seite 14 BEDRADING VAN ARM Blauw = aarde linkerkanaal Uw NAD C 555 platenspeler is af fabriek uitgerust met een Goldring Elektra MM-element (bewegende Groen = aarde rechterkanaal magneet). Let er bij het opvolgen van de instellingsinstructies op dat de maximale naalddruk 1,7 gram voor Rood = signaal rechterkanaal het element bedraagt.
-
Seite 15: Elektrische Karakteristieken
Interne weerstand 700 Ohm MECHANISCHE KARAKTERISTIEKEN Gewicht element 4,2 g Shellbevestigingen 12, 7 mm Naalddruk 1,5 - 2,0 g (1,7 g nominaal) SPECIFICATIES C 555 DRAAITAFEL Aandrijfsysteem riemaandrijving Motor synchroonmotor met hoog koppel Snelheden 33,3 en 45,1 tpm Ophangingssysteem 3 energie absorberende synthetische... -
Seite 16: Consejos Y Sugerencias
Este tocadiscos se ha concebido para proporcionar una reproducción musical extremadamente buena. Forman parte del diseño varias prestaciones que mejoran la calidad del sonido y que concentran los costes de fabricación donde más se precisan Ejemplo: El cambio de velocidad se consigue moviendo manualmente la correa de accionamiento desde una polea a otra como se muestra abajo. - Seite 17 CÁPSULA FONOCAPTORA GOLDRING ELEKTRA CABLEADO DEL BRAZO Su tocadiscos NAD C 555 viene con una cápsula fonocaptora de imán móvil Goldring Elektra montado Azul = Tierra izquierda en fábrica. Al seguir las instrucciones de preparación, sírvase tener presente que el peso óptimo de Verde = Tierra derecha seguimiento de pista es de 1,7 gramos para la cápsula fonocaptora.
-
Seite 18: Características Mecánicas
Peso de la cápsula fonocaptora 4,2g Centros de fijación 0,5” (12,7 mm) Peso de seguimiento de pista 1,5 - 2,0 g (1,7 g nominal) ESPECIFICACIONES DEL C 555 TOCADISCOS Sistema de accionamiento Accionamiento por correa Motor Motor síncrono de alto par... -
Seite 19: Suggerimenti E Consigli
Questa piattaforma girevole è stata progettata per offrire una riproduzione musicale estremamente buona. Insite nel design, vi sono diverse funzionalità che migliorano la qualità del suono e focalizzano i costi di fabbricazione laddove sono più necessari. Esempio: La modifica della velocità si ottiene manualmente spostando la cinghia di trasmissione da una puleggia all’altra, come illustrato di seguito. - Seite 20 CABLAGGIO BRACCIO Blu = terra sin. La piattaforma girevole NAD C 555 viene fornita con una testina a spostamento magnetico Goldring Verde = terra dx. Elektra montata in fabbrica. Durante la procedura di configurazione, notare che il peso di tracciamento Rosso = segnale dx.
-
Seite 21: Caratteristiche Elettriche
14” / 447 x 115 x 365mm (largh x alt. x prof.) Peso netto 5,25kg 5,25kg Peso di spedizione 6,90kg 6,9kg SPECIFICHE DEL C 555 PIATTAFORMA GIREVOLE Sistema di comando Trasmissione a cinghia Motorino Motore sincrono ad alta coppia Velocità... -
Seite 22: Conselhos E Sugestões
O presente gira-discos foi concebido de forma a proporcionar uma reprodução musical de extrema qualidade. O design tem inerentes inúmeras características que contribuem para melhorar a qualidade do som e focar os custos de fabrico nos pontos em que são mais necessários. Por exemplo: A alteração da velocidade de rotação é... - Seite 23 CÁPSULA FONOCAPTORA GOLDRING ELEKTRA LIGAÇÃO DA CABLAGEM O seu gira-discos NAD C 555 vem equipado de fábrica com um cápsula fonocaptora de íman móvel da DO BRAÇO marca Goldring Elektra. Aquando da concretização das instruções de instalação, é necessário ter em conta Azul = Terra esquerda que o peso de tracção da agulha ideal para a cápsula fonocaptora é...
-
Seite 24: Características Eléctricas
Peso da cápsula fonocaptora 4,2 g Centros de fixação 0,5” (12,7 mm) Peso de tracção 1,5 - 2,0 g (1,7 g nominais) ESPECIFICAÇÕES DO C 555 GIRA-DISCOS Sistema de accionamento accionamento por correia Motor motor síncrono de binário alto Velocidades de rotação 33,3 e 45,1 rpm Sistema de suspensão... - Seite 25 Denna skivspelare har tagits fram för att ge en extremt god musikalisk återgivning. I konstruktionen finns det flera detaljer som förbättrar ljudkvaliteten och fokusera tillverkningskostnaderna på de detaljer som påverkar ljudet. Ett exempel: Ändring av hastighet sker manuellt genom att man flyttar drivremmen mellan de olika drivhjulen enligt bilden nedan.
- Seite 26 KABLAGE I TONARMEN Blå = Vänster jord Din NAD C 555 skivspelare levereras med en fabriksmonterad Goldring Elektra moving magnet pickup. Green = Höger jord När du följer instruktionerna bör du ställa in vikten på optimala 1.7 gram för pickupen. Justeringen för Red = Höger signal...
- Seite 27 560mH Intern resistans 700 ohms MEKANISK KARAKTÄRISTIK Pickupvikt 4.2g Hålavstånd (12.7mm) Nåltryck 1.5 - 2.0g (1.7g nominellt) C 555 SPECIFIKATIONER SKIVSPELARE Drivning remdrivning Motor Synkronmotor med högt vridmoment Hastigheter 33.3 och 45.1 varv/min Upphängning 3 energi absorberande syntetiska gummifötter TONARM...
- Seite 28 ©2004 NAD ELECTRONICS INTERNATIONAL A DIVISION OF LENBROOK INDUSTRIES LIMITED All rights reserved. No part of this publication may be reproduced, stored or transmitted in any form without the written permission of NAD Electronics International C 555 Manual 05/04 Printed in UK Downloaded from www.Manualslib.com...
