Seite 2: Explanation Of Graphical Symbols
EXPLANATION OF GRAPHICAL SYMBOLS The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. -
Seite 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS ELECTRIC POWER 1 Power Sources - Connect this unit only to power sources specified in the Operating Instructions, and as marked on the unit. 2 Polarization- As a safety feature, some units are equipped with polarized AC power plugs which can only be inserted one way into a power outlet. -
Seite 4: Tips And Suggestions
This turntable has been engineered to give extremely good musical reproduction. Inherent in the design are several features that improve sound quality and focus the manufacturing costs where they are most needed. Example : Speed change is achieved by manually moving the drive belt from one pulley to another as shown below. - Seite 5 When following the setting-up instructions, please note that the optimum tracking weight is 1.7 grams Red = RH signal for the cartridge. The bias adjustor should then be set to the same setting. White = LH signal Replacement styli are available from your NAD dealer. Spindle Sub platter Platter...
- Seite 6 C 555i CARTRIDGE SPECIFICATION: GOLDRING ELECTRA TRANSDUCER CHARACTERISTICS Frequency response 20Hz - 20 kHz ±3dB Channel balance 2dB at 1 kHz Channel separation 20dB at 1 kHz Output level 5mV ±2dB at 1 kHz at 5cm/s Static compliance 16mm/N Equivalent tip mass 0.7mg Vertical tracking angle 26 degrees...
-
Seite 7: Conseils Et Suggestions
Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d’excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants. Exemple: Le changement de vitesse se fait en déplaçant la courroie d’entraînement d’une poulie à... - Seite 8 CÂBLAGE DU BRAS Bleu = Masse droite Votre platine tourne-disques NAD C 555i/C 552 est équipée à l’origine d’une cellule de lecture Vert = Masse gauche À aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force Rouge = Signal droit D’appui optimale est de 1,7 grammes pour la cellule.
- Seite 9 C 555i CARACTÉRISTIQUES DE LA CELLULE: GOLDRING ELECTRA TRANSDUCTEUR Réponse en fréquence à ±3 dB 20 Hz à 20 kHz Symétrie des canaux 2 dB à 1 kHz Séparation des canaux 20 dB à 1 kHz Niveau de sortie à ±2 dB 5 mV à...
-
Seite 10: Tipps Und Vorschläge
Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören veschiedene Merkmale zur Verbesserung der Tonqualität. Außerdem wurde auf die Herstellungskosten geachtet, wo diese stark ins Gewicht fallen. Beispiel : Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unten). -
Seite 11: Tonabnehmersystem
TONABNEHMERSYSTEM TONARMKABEL Der Plattenspieler NAD C 555i/C 552 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) Blau = Linker Kanal, Erde ausgestattet. Beachten Sie bitte bei der Inbetriebnahme, dass die optimale Auflagekraft Grün = Rechter Kanal, Erde für das System 1,7 g beträgt. Der Anti-Skating-Einsteller sollte deshalb auf denselben Wert eingestellt Rot = Rechter Kanal, Signal Werden. - Seite 12 C 555i TONABNEHMERSYSTEMDATEN: GOLDRING ELECTRA ÜBERTRAGUNGSEIGENSCHAFTEN Frequenzbereich 20 Hz - 20 kHz ±3 dB Kanalbalance 2 dB bei 1 kHz Kanaltrennung 20 dB bei 1 kHz Ausgangspegel 5 mV ±2 dB bei 1 kHz mit 5 cm/s Nadelnachgiebigkeit 16 mm/N Nadel-Vergleichsmasse 0,7 mg Vertikaler Spurwinkel...
- Seite 13 Deze platenspeler werd voor een extreem goede muziekweergave ontworpen. In het ontwerp zijn enkele kenmerken opgenomen die de geluidskwaliteit verbeteren en die het mogelijk maken dat de fabricagekosten daar worden gebruikt, waar zij het hardst nodig zijn. Voorbeeld: De toerentalverandering wordt tot stand gebracht door de aandrijfriem handmatig van de ene poelie om de andere te leggen;...
- Seite 14 ELEMENT BEDRADING VAN ARM Blauw = aarde linkerkanaal Uw NAD C 555i/C 552 platenspeler is af fabriek uitgerust met een MM-element Groen = aarde rechterkanaal (Bewegende magneet). Let er bij het opvolgen van de instellingsinstructies op dat de maximale Rood = signaal rechterkanaal naalddruk 1,7 gram voor het element bedraagt.
- Seite 15 SPECIFICATIE ELEMENT C555i: GOLDRING ELECTRA KARAKTERISTIEKEN TRANSDUCTOR Frequentiebereik 20 Hz - 20 kHz ±3dB Kanaalbalans 2 dB bij 1 kHz Kanaalscheiding 20 dB bij 1 kHz Uitgangsniveau 5 mV ±2 dB bij 1 kHz met 5 cm/s Statische compliance 16 mm/N Equivalente tipmassa 0,7 mg Vertical tracking angle...
-
Seite 16: Consejos Y Sugerencias
Este tocadiscos se ha concebido para proporcionar una reproducción musical extremadamente buena. Forman parte del diseño varias prestaciones que mejoran la calidad del sonido y que concentran los costes de fabricación donde más se precisan Ejemplo : El cambio de velocidad se consigue moviendo manualmente la correa de accionamiento desde una polea a otra como se muestra abajo. - Seite 17 CÁPSULA FONOCAPTORA CABLEADO DEL BRAZO Su tocadiscos NAD C 555i/C 552 viene con una cápsula fonocaptora de imán móvil Azul = Tierra izquierda Montado en fábrica. Al seguir las instrucciones de preparación, sírvase tener presente que el peso Verde = Tierra derecha óptimo de seguimiento de pista es de 1,7 gramos para la cápsula fonocaptora.
- Seite 18 ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA CARACTERÍSTICAS DE TRANSDUCTORES Respuesta de frecuencia 20 Hz - 20 kHz ±3dB Equilibrio de canales 2 dB a 1 kHz Separación de canales 20 dB a 1 kHz Nivel de salida 5mV ±2 dB a 1 kHz a 5 cm/s Conformidad estática 16 mm/N...
-
Seite 19: Suggerimenti E Consigli
Questa piattaforma girevole è stata progettata per offrire una riproduzione musicale estremamente buona. Insite nel design, vi sono diverse funzionalità che migliorano la qualità del suono e focalizzano i costi di fabbricazione laddove sono più necessari. Esempio : La modifica della velocità si ottiene manualmente spostando la cinghia di trasmissione da una puleggia all’altra, come illustrato di seguito. - Seite 20 CARTUCCIA CABLAGGIO BRACCIO Blu = terra sin. La piattaforma girevole NAD C 555i/C 552 viene fornita con una testina a spostamento magnetico Verde = terra dx. Montata in fabbrica. Durante la procedura di configurazione, notare che il peso di Rosso = segnale dx.
- Seite 21 SPECIFICHE TESTINA C 555i: GOLDRING ELECTRA CARATTERISTICHE TRASDUTTORE Risposta di frequenza 20Hz - 20 kHz ±3dB Bilanciamento canale 2dB ad 1 kHz Separazione canale 20dB ad 1 kHz Livello uscita 5mV ±2dB ad 1 kHz a 5cm/s Conformità statica 16mm/N Massa punta equivalente 0,7mg.
-
Seite 22: Conselhos E Sugestões
O presente gira-discos foi concebido de forma a proporcionar uma reprodução musical de extrema qualidade. O design tem inerentes inúmeras características que contribuem para melhorar a qualidade do som e focar os custos de fabrico nos pontos em que são mais necessários. Por exemplo: A alteração da velocidade de rotação é... - Seite 23 CÁPSULA FONOCAPTORA LIGAÇÃO DA CABLAGEM O seu gira-discos NAD C 555i/C552 vem equipado de fábrica com um cápsula fonocaptora de íman DO BRAÇO móvel da marca. Aquando da concretização das instruções de instalação, é necessário Azul = Terra esquerda ter em conta que o peso de tracção da agulha ideal para a cápsula fonocaptora é de 1,7 miligramas e, Verde = Terra direita Por consequência, o dispositivo de anti-resvalo deverá...
- Seite 24 ESPECIFICAÇÕES DA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA CARACTERÍSTICAS DO TRANSDUTOR Resposta de frequência 20 Hz - 20 kHz ±3 dB Equilíbrio dos canais 2 dB a 1 kHz Separação dos canais 20 dB a 1 kHz Nível de potência de saída 5 mV ±2 dB a 1 kHz a 5 cm/s Conformidade estática 16 mm/N...
- Seite 25 Denna skivspelare har tagits fram för att ge en extremt god musikalisk återgivning. I konstruktionen finns det flera detaljer som förbättrar ljudkvaliteten och fokusera tillverkningskostnaderna på de detaljer som påverkar ljudet. Ett exempel: Ändring av hastighet sker manuellt genom att man flyttar drivremmen mellan de olika drivhjulen enligt bilden nedan.
- Seite 26 C 555i/C 552 PICKUP KABLAGE I TONARMEN Blå = Vänster jord Din NAD C 555i/C552 skivspelare levereras med en fabriksmonterad moving magnet Green = Höger jord pickup. När du följer instruktionerna bör du ställa in vikten på optimala 1.7 gram för pickupen.
- Seite 27 C 555i PICKUP SPECIFIKATION: GOLDRING ELECTRA ÖVERFÖRINGSKARAKTÄRISTIK Frekvensrespons 20Hz - 20 kHz ±3dB Kanalbalans 2dB vid 1 kHz Kanalseparation 20dB vid 1 kHz Utnivå 5mV ±2dB vid 1 kHz och 5cm/s Statisk komplians 16mm/N Ekvivalent nålmassa 0.7mg Vertikal spårvinkel 26 grader Nålradie Elliptisk ( 1 8 µ...

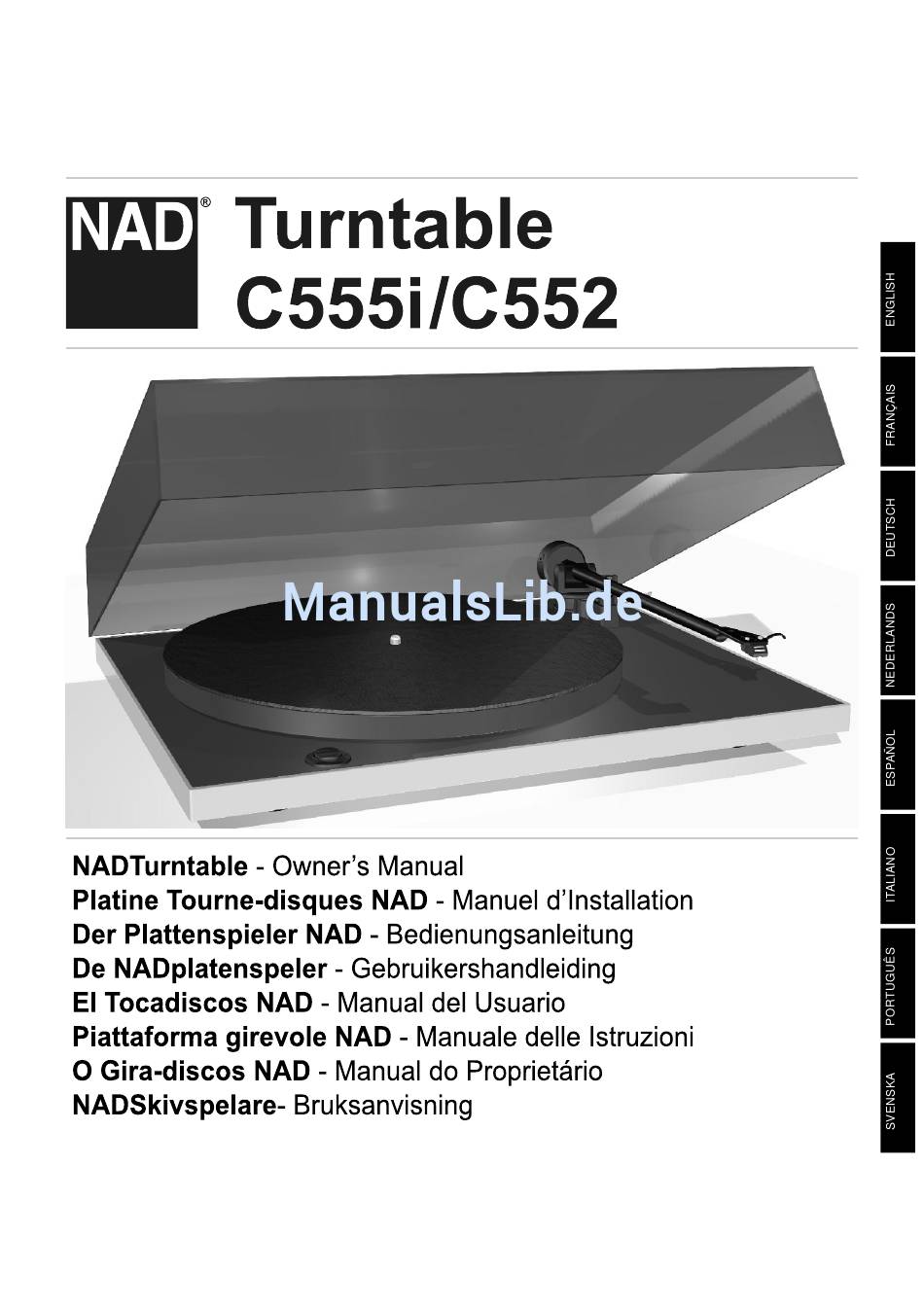

- Seite 28 © NAD ELECTRONICS INTERNATIONAL A DIVISION OF LENBROOK INDUSTRIES LIMITED All rights reserved. No part of this publication may be reproduced, stored or transmitted in any form without the written permi ssion of NAD Electronics International C 555i/C 552 Manual Printed in UK...
