MONTAGE
Einbau der Mittel/Tieftöner
Können Sie den Lautsprecher nicht am
Original-Einbauplatz montieren, ist der
meistgenutzte Ort die Türverkleidung.
Nach der Wahl des entsprechenden
Platzes entfernen Sie vorsichtig die
Verkleidung. Versichern Sie sich, daß
genügend Einbautiefe vorhanden ist und
keine beweglichen Teile (Fenster,
Fensterkurbel) in ihrer Funktion behindert
werden.
V o r s i c h t b e i m E n t f e r n e n v o n
Innenverkleidungen. Die Fahrzeugher-
steller verwenden verschiedenste
Befestigungsteile die bei der Demon-
tage beschädigt werden können.
Schneiden Sie ggf. unter Zuhilfenahme
einer Bohrschablone (nicht beiliegend) ein
entsprechendes Loch in die Verkleidung
und eventuell in das dahinterliegende
Karosserieblech und bohren die Löcher für
die Befestigungsschrauben. Montieren Sie

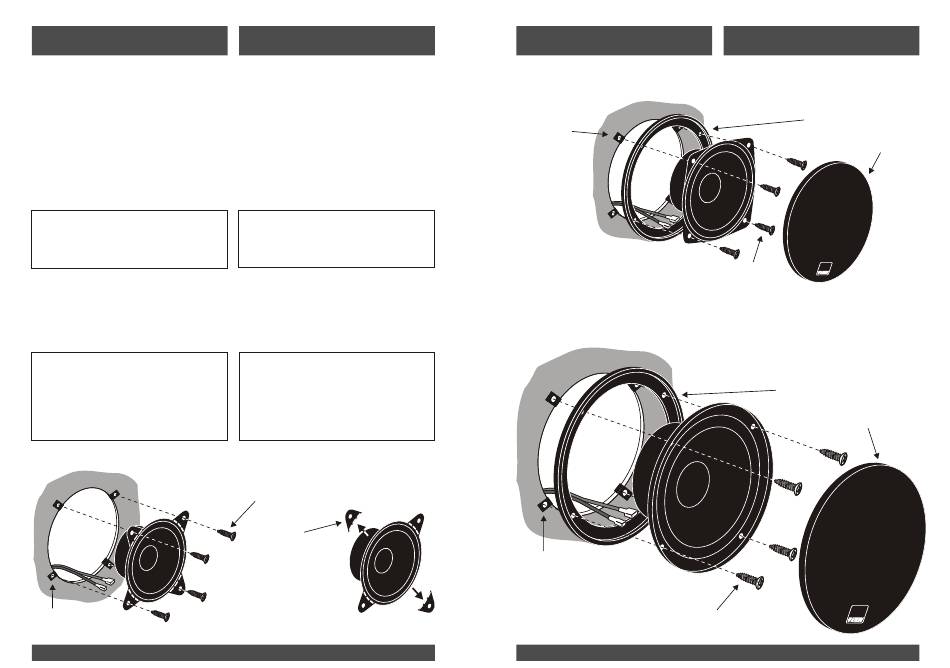

die Teile wie in Abbildung 1 dargestellt.
ACHTUNG!
Sollen Karosseriebleche ausgeschnit-
ten oder entfernt werden, nehmen Sie
Kontakt mit Ihrer Fahrzeug-Vertrags-
werkstatt auf.
Bei Beschädigungen tragender Kar-
osserieteile kann die Betriebserlaubnis
erlöschen.
Abbildung 1
POW 100.2 Compression
Figure 1
Blechmutter
Tinnerman Nut
MECHANICAL INSTALLATION
Installation of Mid/Woofer
If it is not possible to install the loudspeaker
in the original factory speaker location, the
most used position is the door panel.
After choosing a location, carefully remove
the trim panels. Be sure that sufficient
mounting depth is available and that no
moveable mechanical parts (window,
window regulator handle) are restricted in
their functionality.
Caution: Use care when removing
interior trim panels. Car manufacturers
use a variety of fastening devices that
can be damaged in the disassembly
process.
Use, if necesarry, a drilling template (not
included) to cut a suitable hole in the trim
panel and, if necessary, in the sheet metal
behind. Drill holes for the fastening screws.
Mount theparts as shown in figure 1.
ATTENTION!
If sheet metal must be cut or removed
contact your authorized car dealer for
professional advice.
By damage to supporting bodystruc-
tures the safety certificate may be
withdrawn.
Einbau Mittel/Tieftöner
Flush mount of Mid/Woofer
Blechschraube
Self-Threading Screw
Abbrechohren-
wenn nur Platz für
2 oder 3 Anschraub-
punkte ist.
Break off Ears-
if there is space for
2 or 3 mounting
holes only.
5
MONTAGE
Abbildung 1
POW 13 Compression
Figure 1
Blechmutter
Tinnerman Nut
Blechschraube
Self-Threading Screw
Abbildung 1
POW 160.2 Compression
Figure 1
POW 172.2 Compression
POW 200.2 Compression
Blechmutter
Tinnerman Nut
Blechschraube
Self-Threading Screw
MECHANICAL INSTALLATION
Einbau Mittel/Tieftöner
Flush mount of Mid/Woofer
Ring und Gitter
(Zubehör - nicht enthalten)
Ring and grille
(optional - not included)
Einbau Mittel/Tieftöner
Flush mount of Mid/Woofer
Ring und Gitter
(Zubehör - nicht enthalten)
Ring and grille
(optional - not included)
