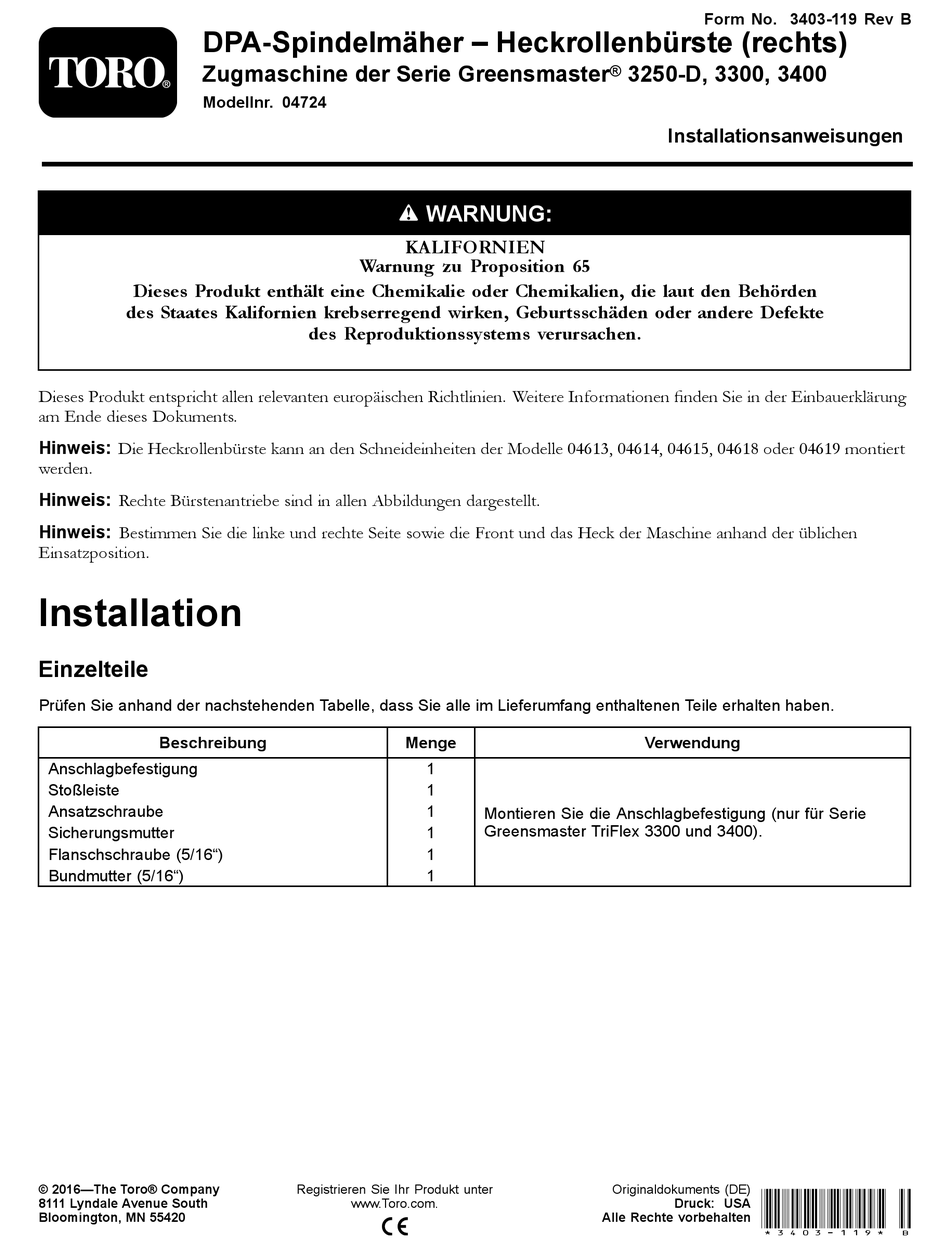

DPA-Spindelmäher – Heckrollenbürste (rechts)
Zugmaschine der Serie Greensmaster
Modellnr. 04724
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung
am Ende dieses Dokuments.
Hinweis: Die Heckrollenbürste kann an den Schneideinheiten der Modelle 04613, 04614, 04615, 04618 oder 04619 montiert
werden.
Hinweis: Rechte Bürstenantriebe sind in allen Abbildungen dargestellt.
Hinweis: Bestimmen Sie die linke und rechte Seite sowie die Front und das Heck der Maschine anhand der üblichen
Einsatzposition.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Anschlagbefestigung
Stoßleiste
Ansatzschraube
Sicherungsmutter
Flanschschraube (5/16")
Bundmutter (5/16")
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Menge
1
1
1
1
1
1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
3250-D, 3300, 3400
Verwendung
Montieren Sie die Anschlagbefestigung (nur für Serie
Greensmaster TriFlex 3300 und 3400).
Originaldokuments (DE)
Alle Rechte vorbehalten *3403-119* B
Form No. 3403-119 Rev B
Installationsanweisungen
Druck: USA
Werbung
Verwandte Anleitungen für Toro Greensmaster 3250-D Serie
Inhaltszusammenfassung für Toro Greensmaster 3250-D Serie
- Seite 1 Ansatzschraube Montieren Sie die Anschlagbefestigung (nur für Serie Greensmaster TriFlex 3300 und 3400). Sicherungsmutter Flanschschraube (5/16“) Bundmutter (5/16“) © 2016—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3403-119* B 8111 Lyndale Avenue South www.Toro.com. Druck: USA...
- Seite 2 Beschreibung Menge Verwendung Rechte Bürstenstütze Rechte Bürstenstützenabdeckung Linke Bürstenstütze Rollenbürste Baugruppe mit 2 Transport-Unterlegscheiben Bürstentreibriemen Antriebsscheibe (mit Sechskantverlängerung) Antriebsscheibe (mit Schlüsselschlitz) Sechskantschraube (¼" x 2¼") Montieren der Heckrollenbürste. Gewindesicherungsschraube (5/16" x 1") Gewindesicherungsschraube (5/16" x 5/8") Bundmutter (5/16") Scheibe Bundlagerbaugruppe Distanzstück Vierkantschlüssel Bürstenantrieb...
- Seite 3 Montieren der Heckrollenbür- Montage an Schneideinheiten ohne Groomer Hinweis: Für Schneideinheiten mit montiertem Groomer finden Sie weitere Informationen unter Montieren an Schneideinheiten mit einem Groomer (Seite 1. Stellen Sie die Maschine auf eine ebene Fläche, aktivieren Sie die Feststellbremse, heben Sie die g016333 Schnittmesser auf die höchste Stellung an, stellen Bild 4...
- Seite 4 Bürstenstütze mit einem Lagerdistanzstück, einer Scheibe und einer Gewindesicherungsschraube am Ansatz des Gegengewichts (Bild D. Befestigen Sie die Rückseite der rechten Bürstenstütze mit zwei Sechskantschrauben und zwei Bundmuttern an der Innenseite der Schneideinheitseitenplatte (Bild 8. Befestigen Sie die Bürste an der rechten Bürstenstütze. A.
- Seite 5 Bürstenantrieb, wie in Bild 8 abgebildet; ziehen Sie sie auf 8-9 N·m an. 11. Ausfluchten der Riemenscheiben: A. Fluchten Sie die Riemenscheiben mit der Spannscheibe und den Riemenscheiben aus; bewegen Sie die Rollenbürste nach vorne und hinten zwischen der rechten und linken Stütze, siehe Bild Wichtig: Wenn die Spannscheiben nicht...
- Seite 6 rechten Bürstenstütze. Ziehen Sie die Schrauben fest 16. Schmieren Sie die Schmiernippel des Lagergehäuses mit Nr. 2 Schmiermittel auf Lithiumbasis ein, siehe Bild Bild 13 Bild 11 1. Schmiernippel 1. Sechskantschraube 4. Spannscheiben- Abdeckplatte 17. Wiederholen Sie diese Schritte an den restlichen 2.
- Seite 7 Bild 15 g016335 Bild 14 1. Gewindesicherungsschraube (5/16" x 1") (2) 1. Verschlusskappe 3. Sicherungsmutter 2. Bundmutter (5/16") (2) 2. Groomerabdeckung 3. Ansatz in Groomerabdeckung 4. Loch in Groomerabdeckung 5. Schneideinheitseitenplatte 4. Montieren Sie die Groomerabdeckung wieder mit den 6. Distanzstück des Lagers vorher entfernten Befestigungen am Mähwerk, siehe Bild 7.
- Seite 8 Bild 16 Bild 17 1. Lager 2. Arretierkragen 1. Bundmutter 4. Linke Bürstenstütze 2. Bürstenwelle 5. Gewindesicherungsschraube 3. Vierkantschlüssel (5/16" x 1") 4. Bürstenwelle 3. Arretierkragen 6. Schneideinheitseitenplatte 5. Antriebsriemenscheibe 6. Gewindesicherungsschraube (5/16" x 5/8") C. Befestigen Sie die linke Bürstenstütze mit zwei Gewindesicherungsschrauben (5/16"...
- Seite 9 Bild 18 1. Bürstenantrieb 3. Sechskantschraube (¼" x 2¼") Bild 19 2. Antriebsscheibe 1. Schneideinheitseitenplatte 3. Sechskantschraube an linker Seite 2. Sechskantschraube an B. Tragen Sie ein Gleitmittel auf das Gewinde der rechter Seite Sechskantschraube auf und befestigen Sie die Antriebsscheibe mit der Sechskantschraube am Bürstenantrieb, wie in Bild 18...
- Seite 10 Bild 21 1. Sechskantschraube 4. Spannscheiben- Abdeckplatte 2. Mutter (nicht abgebildet) 5. Rechte Bürstenstütze 3. Spannscheibe Bild 20 1. Rollenbürste 4. Antriebsriemenscheibe B. Verlegen Sie den Bürstentreibriemen über die 2. Antriebsscheibe 5. Fluchten Sie die Riemenscheiben. Antriebsriemenscheibe aus. C. Wenden Sie eine Kraft von ca. 2 kg auf die 3.
- Seite 11 13. Befestigen Sie die Riemenabdeckung mit den zwei Gewindesicherungsschrauben (5/16" x 5/8") an der rechten Bürstenstütze. Hinweis: Die Riemenabdeckung passt auf die Seitenplatte. 14. Ziehen Sie die Schrauben fest, achten Sie darauf, dass Sie diese nicht überdrehen. 15. Schmieren Sie die Schmiernippel des Lagergehäuses mit Nr.
- Seite 12 Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Schmieren Sie die Schmiermittel nach jeweils 25 Betriebsstunden ein. (Auch nach Alle 25 Betriebsstunden jeder Reinigung.) Einschmieren der Schmiernippel Wartungsintervall: Alle 25 Betriebsstunden (Auch nach jeder Reinigung.) Fetten Sie den Schmiernippel regelmäßig mit Nr. 2 Schmierfett auf Lithiumbasis ein.
- Seite 13 Hinweise:...
- Seite 14 Hinweise:...
- Seite 15 Hinweise:...
- Seite 16 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
