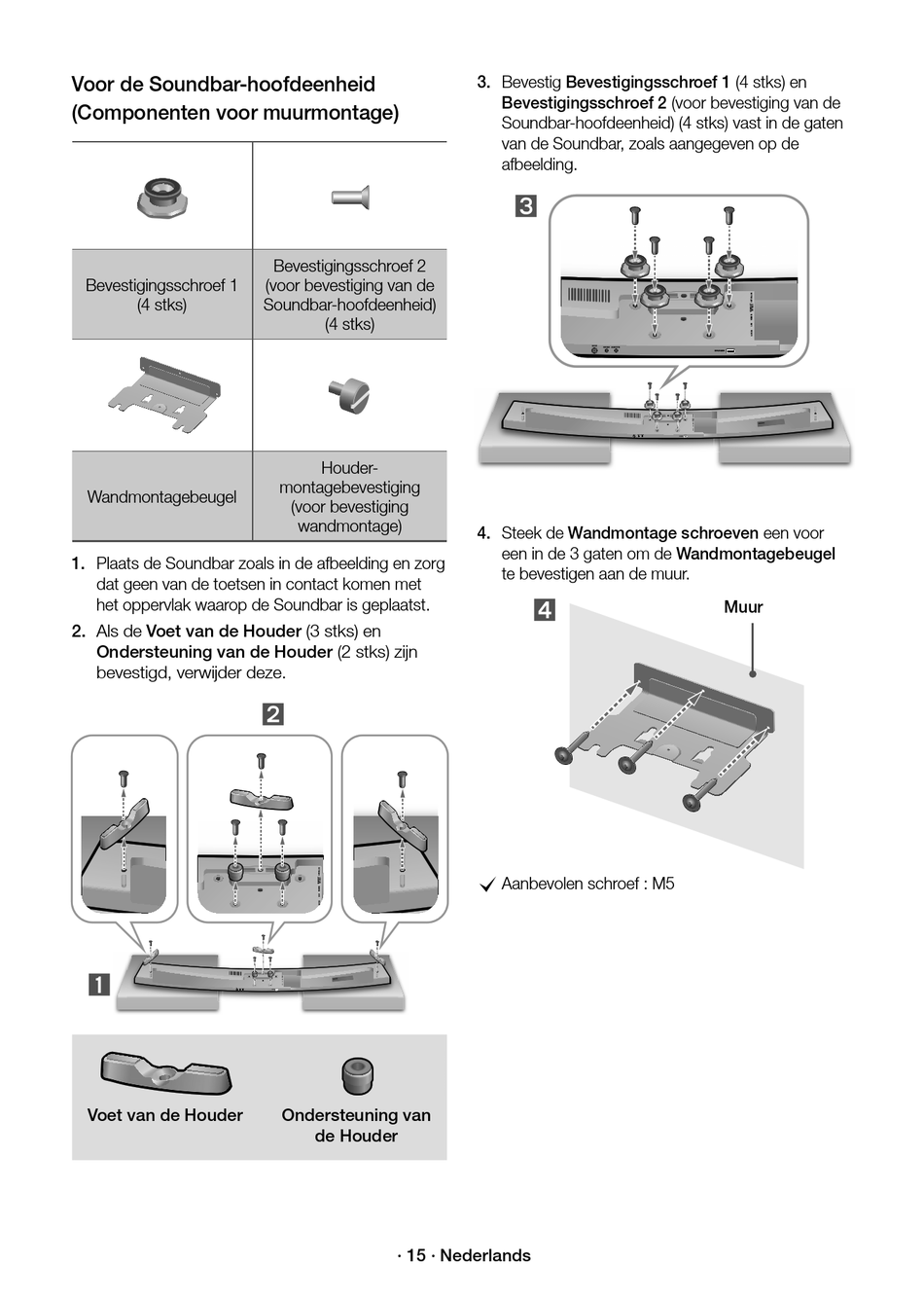

Voor de Soundbar-hoofdeenheid
(Componenten voor muurmontage)
Bevestigingsschroef 1
(4 stks)
Wandmontagebeugel
1. Plaats de Soundbar zoals in de afbeelding en zorg
dat geen van de toetsen in contact komen met
het oppervlak waarop de Soundbar is geplaatst.
2. Als de Voet van de Houder (3 stks) en
Ondersteuning van de Houder (2 stks) zijn
bevestigd, verwijder deze.
Voet van de Houder
Bevestigingsschroef 2
(voor bevestiging van de
Soundbar-hoofdeenheid)
(4 stks)
Houder-
montagebevestiging
(voor bevestiging
wandmontage)
Ondersteuning van
de Houder
· 15 · Nederlands
3. Bevestig Bevestigingsschroef 1 (4 stks) en
Bevestigingsschroef 2 (voor bevestiging van de
Soundbar-hoofdeenheid) (4 stks) vast in de gaten
van de Soundbar, zoals aangegeven op de
afbeelding.
4. Steek de Wandmontage schroeven een voor
een in de 3 gaten om de Wandmontagebeugel
te bevestigen aan de muur.
c Aanbevolen schroef : M5
Muur
