Verwandte Anleitungen für Eurotronic GENIUS LED100
Inhaltszusammenfassung für Eurotronic GENIUS LED100
- Seite 1 GENIUS DER GENIALE ENERGIESPARREGLER INSTALLATION & OPERATION GUIDE GENIUS LED100 Eurotronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Germany www.eurotronic.org...
-
Seite 2: Inhaltsverzeichnis
INHALT GENIUS LED 100 Die folgende Bedienungsanleitung wird Sie bei Inbetriebnahme und Gebrauch Ihres GENIUS LED 100 begleiten und da- bei alle wesentlichen Fragen beantworten. Bitte lesen Sie sich diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren GENIUS LED 100 verwenden. Lieferumfang Warnhinweis Vorwort... -
Seite 3: Lieferumfang
1. LIEFERUMFANG GENIUS LED 100 1x GENIUS LED 100 1x Bedienungsanleitung 3x Adapter (Danfoss RA / RAV / RAVL) 1x Schraube für Adapter RAV Pin* RAVL GENIUS Energiesparregler Schraube * Bei Verwendung des RAV-Adapters, für Adapter benötigen Sie den RAV Pin zur Verlängerung des Ventilstößels. -
Seite 4: Warnhinweis
- GENIUS LED100 ist für die Verwendung in Gebäuden vorgesehen. - Betreiben Sie GENIUS LED100 nur wie in der Bedienungsanleitung beschrieben. - GENIUS LED100 sollte nur an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung in Gebrauch ge- nommen werden. -
Seite 5: Vorwort
3. VORWORT GENIUS LED 100 Vielen Dank, dass Sie sich für ein Produkt der Eurotronic Technology GmbH entschieden haben. Dieses Gerät kann die Temperatur in Ihren Räumen bequem und ganz nach Ihren Wünschen anpassen und kann Ihnen dabei helfen, Ihre Heiz- kosten effektiv zu senken. -
Seite 6: Bedien- Und Anzeigeelemente

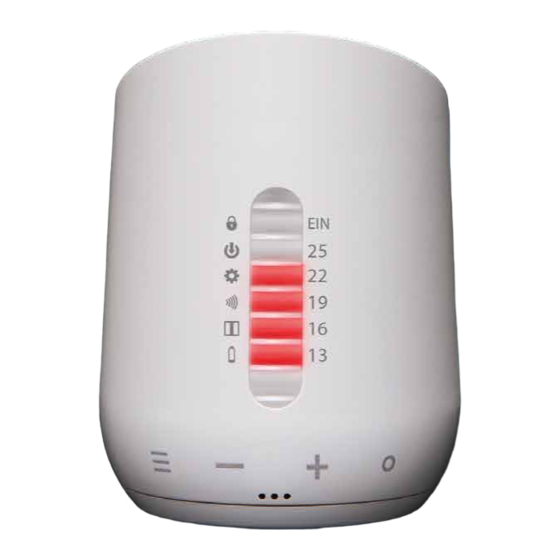

4. BEDIEN- UND ANZEIGEELEMENTE GENIUS LED 100 Um ins Menü zu gelangen, drücken Sie bitte die MENU-Taste. Mit den Tasten PLUS und MINUS können Sie durch das Menü navigieren. Im normalen Modus können Sie mit PLUS und MINUS die Temperatur einstellen. Tastensperre Selbstlernmodus LED-Bargraph:... -
Seite 7: Inbetriebnahme
5. INBETRIEBNAHME GENIUS LED 100 5.1 BATTERIEN EINLEGEN/WECHSELN 1. Entfernen Sie den Batteriedeckel, indem Sie ihn an der Einkerbung nach oben ziehen (Abb. 1). 2. Legen Sie nun die Batterien ein. Achten Sie auf die richtige Polarität! Verwenden Sie keine Akkus! 3. -
Seite 8: Montage Am Heizkörper
GENIUS LED 100 Die Montage von GENIUS LED 100 ist problemlos auf allen bekannten Ventilunterteilen möglich (siehe Adapterliste unter https:/ /eurotronic.org/service/faq). 1. Alten Thermostatkopf ganz aufdrehen, Befestigung lösen und vom Ventil abziehen (Abb.3). 2. Wählen Sie ggf. einen passenden Adapter und montieren Sie ihn auf das Ventil (Abb.4). -
Seite 9: Adapter
M28 x 1,0 mm; Pettinaroli M28 x 1,5 mm; T+A M28 x 1,5 mm; Gampper 1/2/6; Danfoss RA/RAV/RAVL. Weitere kostenpflichtige Messing-Adaptertypen finden Sie unter: http:/ /shop.eurotronic.org Falls Sie nicht sicher sind, welches Ventil Sie haben, schauen Sie unter: https:/ /eurotronic.org/Service/FAQ unter dem Link Adapterliste. -
Seite 10: Adaptierung
5.4 ADAPTIERUNG GENIUS LED 100 Nach vorgenommener Montage kann GENIUS LED 100 mit dem Adaptieren starten. Zum Starten der Adaptierung bitte im Menü den Menüpunkt Montage/Demontage auswählen. Bitte bestätigen Sie die Adaptierung durch langes Drücken der OK/SET-Taste (3 Sekunden). Nach Bestätigung startet die Adaptierung. Das Gerät passt sich jetzt dem Hub Ihres Ventilunterteiles an. -
Seite 11: Hauptfunktionen
6. HAUPTFUNKTIONEN GENIUS LED 100 6.1 TEMPERATUREINSTELLUNG Die Temperatur kann über die Tasten PLUS und MINUS beliebig eingestellt werden. Dabei wird die Temperatur immer in 1,5° Schritten erhöht oder gesenkt. alle 6 LEDs an: > 28° = Heizung AN (Ventil voll geöffnet, keine Regelung) LED 1 bis 5 an, 6 blinkt: 28°... -
Seite 12: Fast-Link-Technologie
Daranhalten des Smartphones auf den Regler übertragen. Um Fast-Link verwenden zu können, benötigen Sie die Eurotronic GENIUS App. Laden Sie sich die kostenlose Applikation „Eurotronic GENIUS“ aus dem Apple App Store (iOS) bzw. Google Play Store (Android) auf Ihr Smartphone oder Tablet herunter. -
Seite 13: Genius App
7. GENIUS APP GENIUS LED 100 Zurück zur Startseite Bitte wählen Sie Ihr Gerät aus: GENIUS LED100 Sie können die Kurzan- leitung überspringen Durch das „weiterwischen“ können Sie sich die Montageanleitung in vier Schritten an- zeigen lassen HINWEIS: Bitte denken Sie daran, die Daten über Fast-Link zu übertragen, sobald Sie in der App eine Änderung vorgenommen haben. -
Seite 14: Temperatur (App)
7.2 TEMPERATUR (APP) GENIUS LED 100 Mit dem Stellrad können Sie Ihre Komfort- und Spartemperatur einstellen, welche dann für Ihre Heizprofile verwendet werden. Oben angezeigte Temperatur ist die, welche derzeitig eingestellt wird. Bestimmen Sie, mit welcher Temperatur während der Heizzeiten geheizt werden soll. -
Seite 15: Urlaub (App)
7.4 URLAUB (APP) GENIUS LED 100 Wählen Sie den Zeitpunkt Ihrer Abreise aus. Wählen Sie den Zeitpunkt Ihrer Rückkehr aus. Bestimmen Sie für die Zeit Ihrer Abwesenheit die Nachdem Sie Raumtemperatur. Ihr Urlaubsprofil erstellt haben, übertragen Sie dieses über Fast- Wählen Sie Ihren Monat und Tag aus Link. -
Seite 16: Weitere Funktionen
8 WEITERE FUNKTIONEN GENIUS LED 100 Fenster-Offen-Erkennung: Wenn Sie ein Fenster öffnen und dadurch die Temperatur stark abfällt, schließt GENIUS LED 100 automatisch das Heizungsventil, um Energie zu sparen. Wenn die Fenster-Offen-Erkennung aktiv ist, leuchtet die LED für Fenster-Offen-Erkennung . Die LED leuchtet bis die eingestellte Zeit abgelaufen ist und das Thermostat wieder in den normalen Modus wechselt. -
Seite 17: Hilfe Und Faq
10. HILFE UND FAQ GENIUS LED 100 Problem Ursache Lösung Heizkörper wird nicht warm. Kesselwassertemperatur O.K.? Ventil Kesselwassertemperatur korrigieren, öffnet nicht, nach der Sommer-Heiz- GENIUS LED 100 demontieren. Ventilstößel pause – verkalkt? mehrmals per Hand / Werkzeug hin- und herbewegen. Erneut adaptieren (siehe „Adaptieren”) Ventil- Heizkörper wird nicht kalt. -
Seite 18: Technische Daten
IP20 Verschmutzungsgrad Technische Änderungen jederzeit vorbehalten. Kompatibilitätsangaben ohne Gewähr. 12. SUPPORT UND KONTAKT Für technischen Support für die Eurotronic Produkte nehmen Sie bitte per Email oder Telefon Kontakt zu Eurotronic auf: Customer Service: Eurotronic Technology GmbH Südweg 1 36396 Steinau-Ulmbach... -
Seite 19: Hinweis Zum Umweltschutz
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Konformitätserklärung: Hiermit erklärt die Eurotronic Technology GmbH, dass der GENIUS LED 100 Heizkörperthermostat erfüllt alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums der Richtlinie 2014/53/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https:/ /eurotro- nic.org/service/downloads. - Seite 20 Eurotronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Germany www.eurotronic.org Stand: 25.10.18...
