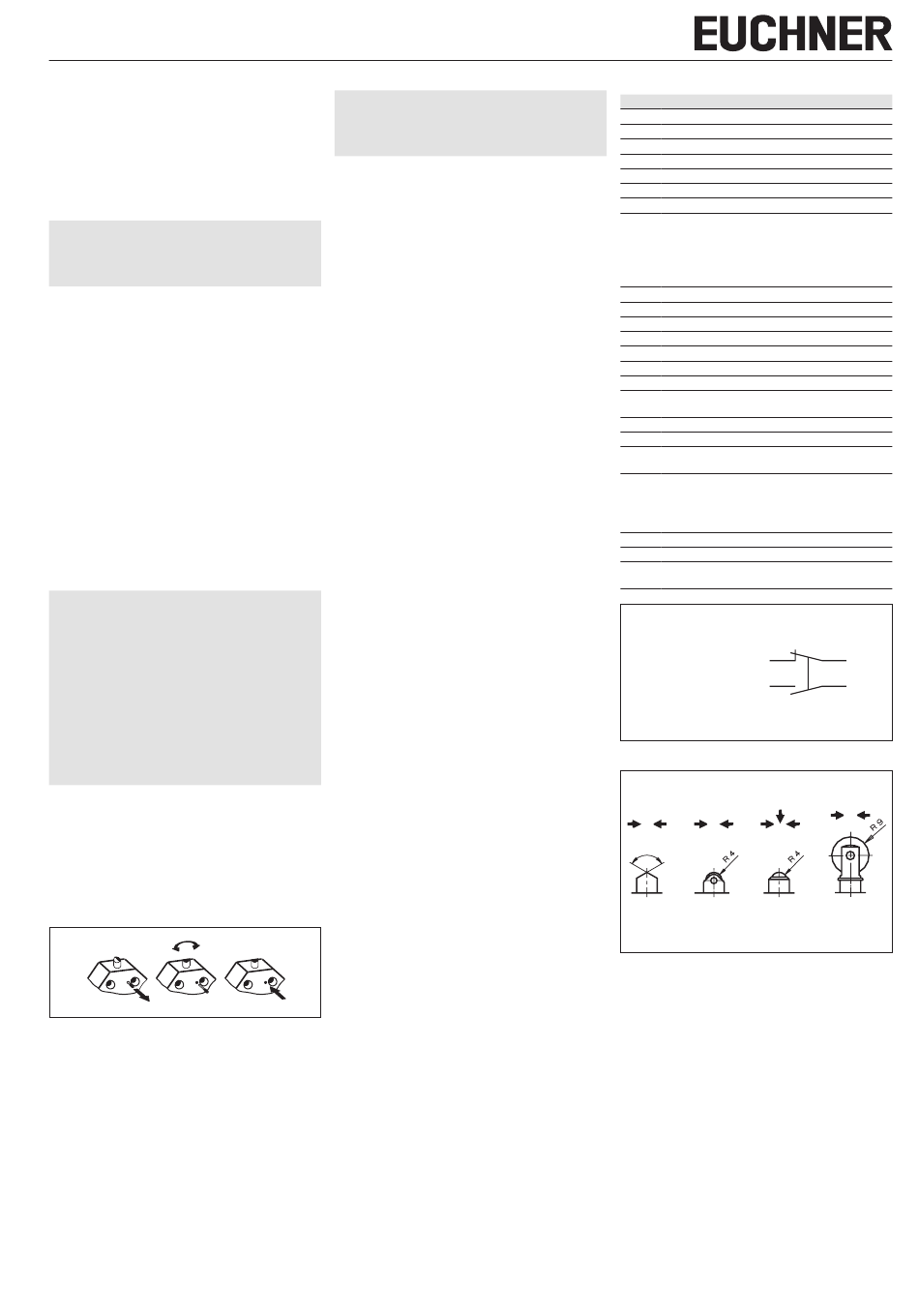

EUCHNER N11 Betriebsanleitung

Betriebsanleitung
Präzisions-Einzelgrenztaster N10/N11
Bestimmungsgemäßer Gebrauch
Präzisions-Einzelgrenztaster werden zum Positionie-
ren und Steuern von Maschinen und Industrieanlagen
eingesetzt.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN 60204-1
f
EN ISO 12100
f
Wichtig!
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Nicht bestimmungsgemäßer Ge-
brauch
Präzisions-Einzelgrenztaster mit Schalt element
ES502V dürfen nicht in Sicherheitsschaltkreisen
eingesetzt werden.
Funktion
Präzisions-Einzelgrenztaster werden zum Positio-
nieren und Steuern im Maschinen- und Anlagenbau
eingesetzt.
Das Schaltelement wird über einen Stößel betätigt.
Entsprechend der Anwendung (Schaltpunktgenauig-
keit und Anfahrgeschwindigkeit) werden verschiedene
Stößel und Steuernocken eingesetzt (siehe Bild 3).
Das Betätigen des Stößels erfolgt durch Steuerno-
cken, die in Nutenprofilen kraftschlüssig befestigt
sind.
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Die Montage darf ausschließlich von autorisiertem
f
Fachpersonal durchgeführt werden.
Schalter und Betätiger dürfen nicht als Anschlag
f
verwendet werden.
Schützen Sie den Schalter vor Beschädigung.
f
Die angegebene IP-Schutzart gilt nur bei korrekt
f
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Schutz vor Umgebungseinflüssen
Entlüftungsventile dienen dem Druckausgleich gegen
Pumpwirkung der Stößel. Sie dürfen nicht mit Farbe
verschlossen werden.
Bei Lackierarbeiten Stößel, Stößelführung, Entlüf-
f
tungsventile und Typenschild abdecken!
Umstellen der Betätigungsrichtung
90°
Bild 1: Umstellen der Betätigungsrichtung
1. Arretierschraube herausschrauben.
2. Gewünschte Richtung einstellen.
3. Arretierschraube wieder einschrauben.
Elektrischer Anschluss
Wichtig!
Isolieren Sie die Einzeldrähte mit einer Länge
f
von 6 mm ab, um einen sicheren Kontakt zu
±1
gewährleisten.
1. Schalterdeckel öffnen.
2. Kabelverschraubung mit entsprechender
Schutzart montieren.
3. Anschließen und Klemmen anziehen (Kontaktbe-
legung siehe Bild 2.
4. Anschlussschrauben der Schaltelemente mit
0,5 Nm anziehen
5. Auf Dichtheit der Leitungseinführung achten.
6. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 0,5 Nm).
Funktionsprüfung
Mechanische Funktionsprüfung
Das Betätigungselement muss sich leicht bewegen
f
lassen.
Stößel betätigen und die Schaltfunktionen über-
f
prüfen.
Elektrische Funktionsprüfung
Korrekten Funktionsablauf prüfen
f
Kontrolle und Wartung
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
einwandfreie Schaltfunktion
f
sichere Befestigung aller Bauteile
f
präzise Justierung von Steuernocken zu Einzel-
f
grenztaster
Beschädigungen, starke Verschmutzung, Ablage-
f
rungen und Verschleiß
Dichtheit der Kabeleinführung
f
gelockerte Leitungsanschlüsse.
f
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be-
triebsanleitung und liegt dem Gerät als separates
Blatt bei.
Die originale EU-Konformitätserklärung finden Sie
auch unter: www.euchner.de
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Deutschland
Servicetelefon:
+49 711 7597-500
E-Mail:
support@euchner.de
Internet:
www.euchner.de
1
Technische Daten
Parameter
Gehäusewerkstoff Aluminium-Druckguss eloxiert
Stößelwerkstoff Stahl, rostfrei
Schutzart IP67
Mech. Schaltspiele ES502V
Schalthäufigkeit ES502V
Umgebungstemperatur ES502V
Einbaulage beliebig
Anfahrgeschwindigkeit max.
Stößel Dach D 40 m/min
Rollen R (Gleitlager) 80 m/min
Kugel K 10 m/min
Rolle lang 20 m/min
Anfahrgeschwindigkeit min. 0,01 m/min
Betätigungskraft ≥ 20 N
Schaltelement 1 Schließer + 1 Öffner
Schaltprinzip Sprungschaltglied
Hysterese 0,8 mm
Kontaktwerkstoff Silberlegierung
Anschlussart Schraubklemmen
Anzugsdrehmoment
0,5 Nm (Schlitzschraube)
Schraubanschluss
Leiterquerschnitt 0,5 ... 1,5 mm
Bemessungsisolationsspannung U = 250 V
i
Bemessungsstoß-
U = 2,5 kV
imp
spannungsfestigkeit
Gebrauchskategorie Schaltelement nach IEC 60947-5-1
AC-12 230 V 16 A
AC-15 230 V 10 A
DC-13 24 V
Schaltstrom min. bei DC 24 V 20 mA
Konv. thermischer Strom I 10 A
th
Kurzschlussschutz nach IEC
16 A gG
60269-1 (Steuersicherung)
ES502V 22
14
Darstellung: Schaltelement nicht betätigt
Bild 2: Schaltelement und Anschlussbelegung
Bevorzugte Anfahrichtungen
120°
-5°
D R K
Dach Rolle Kugel
Gleitlager
Bild 3: Stößel und Anfahrrichtungen
Wert
30 x 10
6
300 min
-1
-5 ... +80°C
2
6 A
21
13
RL
Rolle lang
