Leaf Basic Innenset
Festlegung bei Gerätepaar: welches der
beiden Geräte bei Querlüftung die Luft IN
den Raum (Zuluft) bzw. bei Abluft OUT die
Luft aus dem Raum fördern soll.

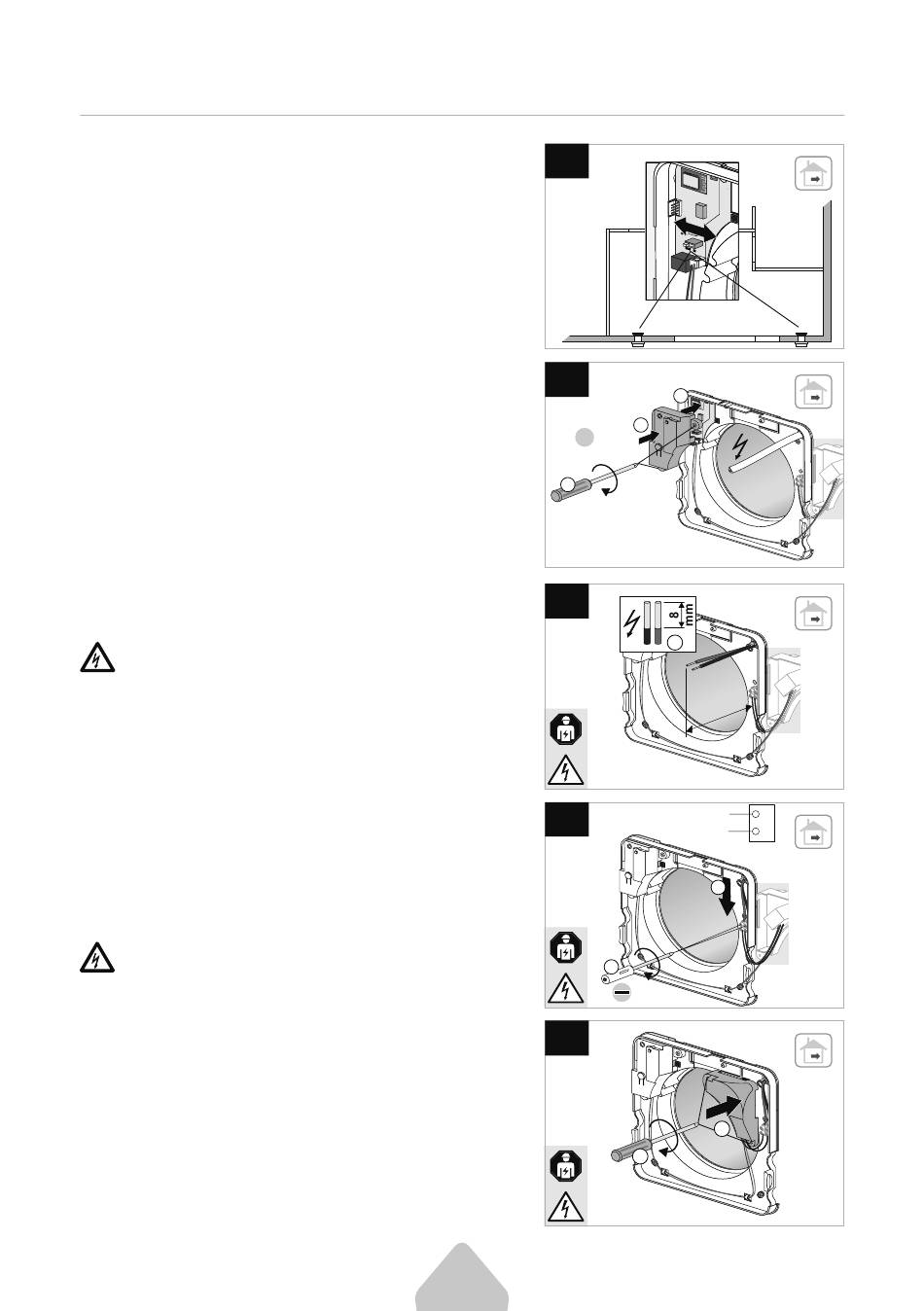

Schrauben Sie den Platinendeckel auf die
dafür vorgesehene Halterung auf der
Platine.
Kürzen Sie die beiden Kabel auf 75 mm
und isolieren Sie die zwei Kabelenden ab.
Achtung! Lassen Sie diesen Schritt nur von
Fachpersonal ausführen und achten Sie
darauf, dass die Leitung stromlos ist.
Anschließend die Kabel entsprechend der
Klemmleiste verschrauben. Im Anschluss
daran schließen Sie bitte die Platine auf
dem Wandanschluss innen an die Strom-
leitung an (Abb. 11).
Achtung! Lassen Sie diesen Schritt nur von
Fachpersonal ausführen und achten Sie
darauf, dass die Leitung stromlos ist.
Schrauben Sie den Trafodeckel auf die
dafür vorgesehene Halterung auf der
Platine (Abb. 12).
Montageanleitung
8
OUT
9
+ +
3
10
11
2
12
6
OUT
IN
IN
1
2
OU T
IN
2
OU T
IN
m
7 5 m
1
L
L
230 V
~ 50 Hz
N
N
OU T
1
IN
1
OU T
IN
1
2
1
