Lieferumfang; Montage; Einbau Des Leaf Basic Innensets (Modul3/3) - Leaf Ventilation Basic 700308 Montageanleitung

Leaf Basic Innenset

2. Lieferumfang

Leaf Basic Innenset Modul 3/3
(Art.-Nr. 700308)

3. Montage

3.1 Einbau des Leaf Basic Innensets (Modul3/3)

Lösen Sie die Innenblende von dem Wand-
anschluss. Drücken Sie die Snap-on
Verbindungen (rechts und links), ziehen
Sie die Innenblende leicht nach vorne
und heben Sie sie nach oben vom Wand-
anschluss ab.
Entfernen Sie die beiden Deckel von Platine
und Trafo durch Lösen der Kreuzschlitz-
schrauben.
Nehmen Sie beiden Deckel ab und ziehen
Sie vorsichtig die darunter befindlichen
Platine und Trafo zur Montage des Wand-
anschlusses ab.
2 2

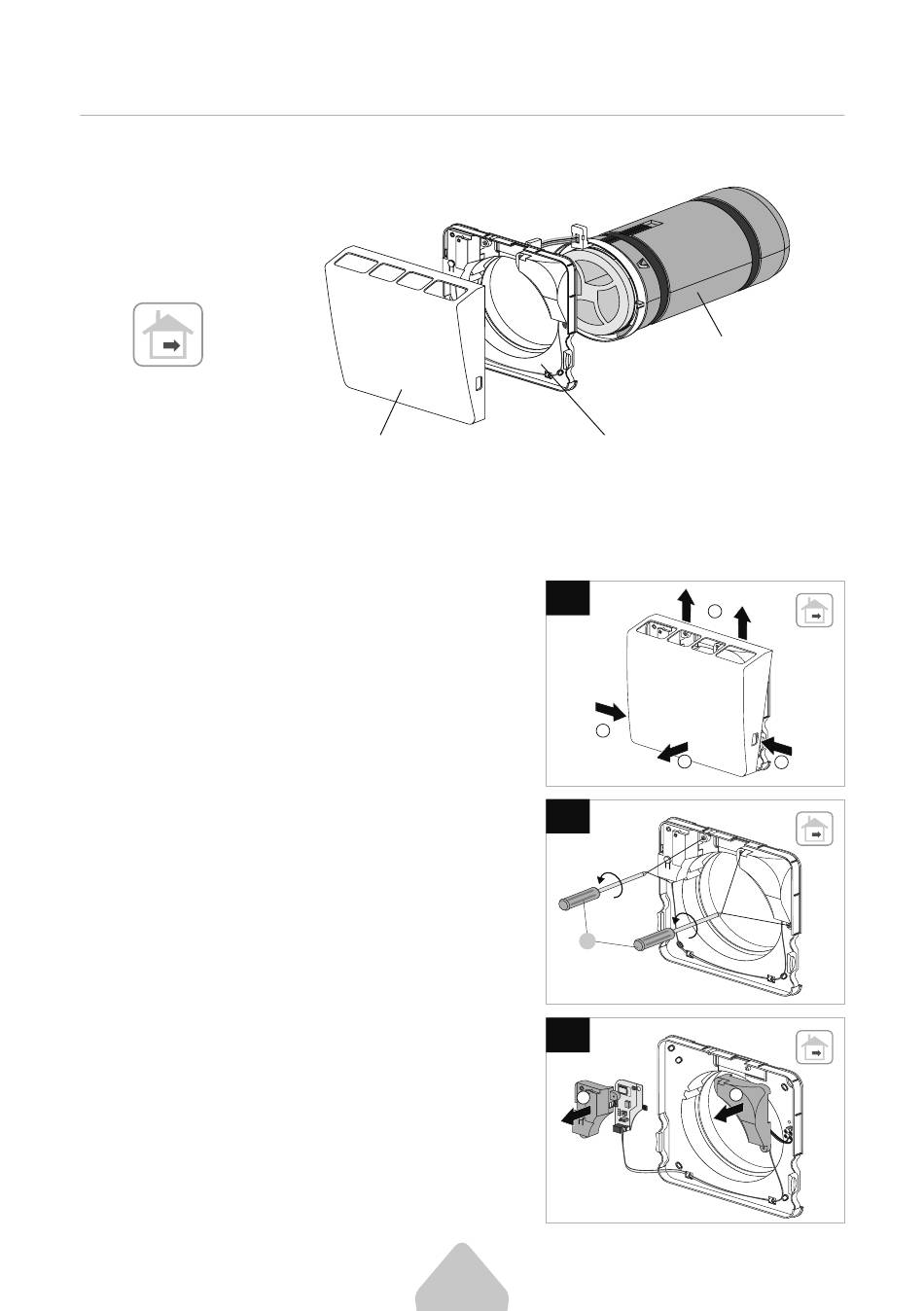

[11] Innenblende – 1 Stck.
4
Montageanleitung
[13] Isolierende Kartusche
(Filter, Keramikblöcke,
Ventilator) – 1 Stck.
[12] Wandanschluss innen,
inkl. Elektronik, Sensoren
und Trafo – 1 Stck.
1
3
2 2
1
2
2
2 2
+ +
3
2
1
OU T
IN
1
