ARS*-B2-IC*
Betrieb
LED-Bezeichnung
Beschreibung
S1 ... Sn
Status der Spurs
Tabelle 4.1
Hinweis!
Weitere Informationen finden Sie im Software-Handbuch oder in den über den Webserver oder
das Asset-Management-Tool bereitgestellten Diagnose-Informationen.
Reset-Taste
Wenn das Gerät im explosionsgefährdeten Bereich installiert ist, kann die Reset-Taste während
des Betriebs betätigt werden.
Neustart des Rail Field Switches
1
PWR A
PWR B
STATUS
P1
P2
P3
P4

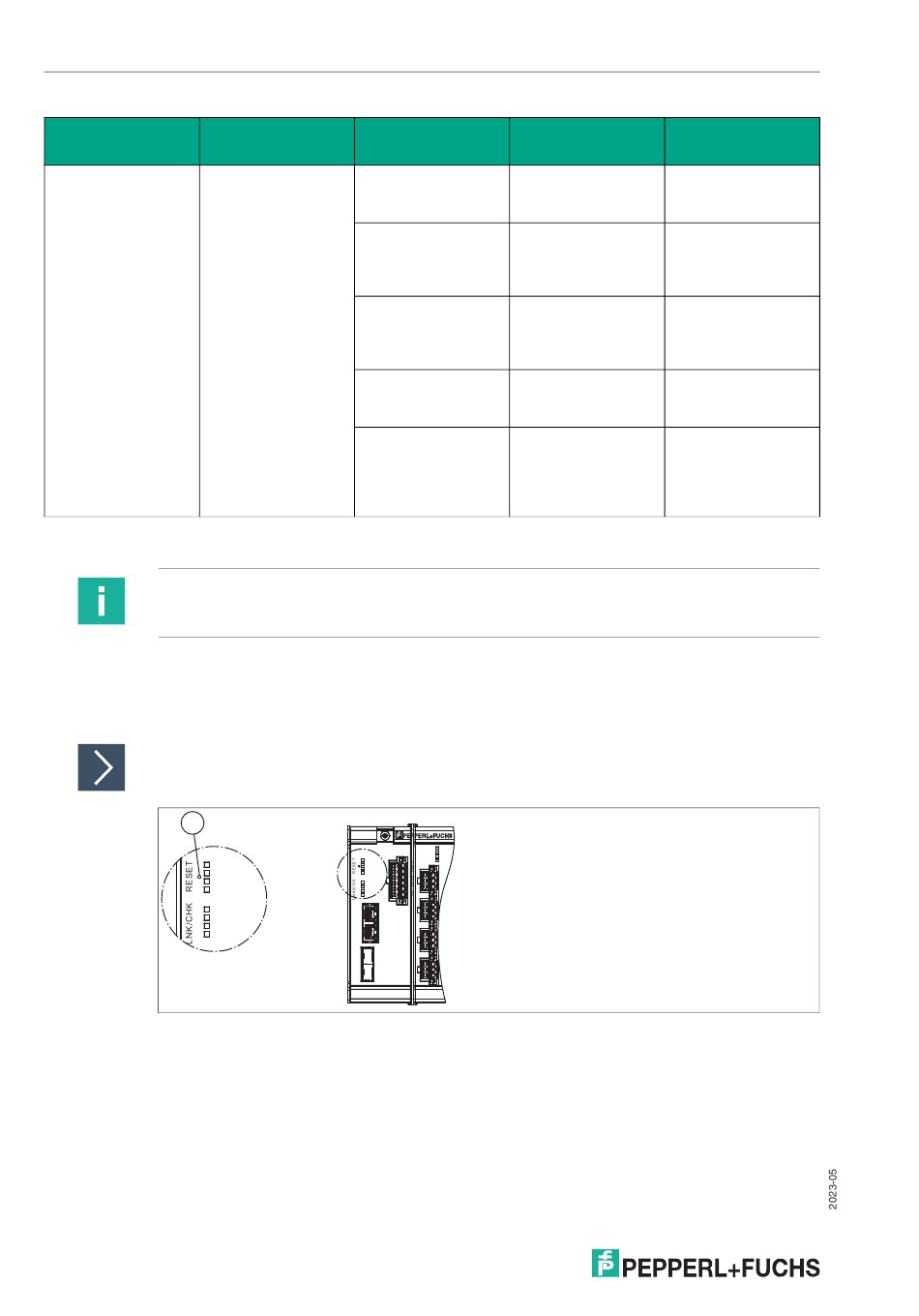

Abbildung 4.1
1
Reset-Taste
1.
Um den Rail Field Switch neu zu starten, drücken Sie mindestens 5 Sekunden lang die Reset-
Taste.
28
Status/Mögliche
Farbe
Ursache
Aus
Keine Kommunikati-
onsverbindung her-
gestellt
Grün ein
Kommunikationsver-
bindung mit Ether-
net-APL-Feldgerät
hergestellt
Grün blinkend
Kommunikationsver-
bindungaktivität mit
Ethernet-APL-Feld-
gerät hergestellt
Gelb blinkend
Kommunikation mit
PROFIBUS PA-Feld-
gerät hergestellt.
Rot blinkend
Funktionskontrolle
Überlastzustand
Kabel ist zu kurz
Feldgerät nimmt zu
viel Strom auf
Serial No:
PA
yyyy
S1
S2
LNK/CHK
S3
PWR A
S4
PWR B
-
S1
+
STATUS
-
S
-
P1
+
P2
+
1
P3
2
P4
S2
S
-
P1
+
S3
P2
S
-
+
P3
S4
S
-
P4
+
Fehlerbehandlung
Prüfen Sie die Ver-
bindung zum Feld-
gerät.
-
-
Siehe Hinweis
