ARS*-B2-IC*
Installation

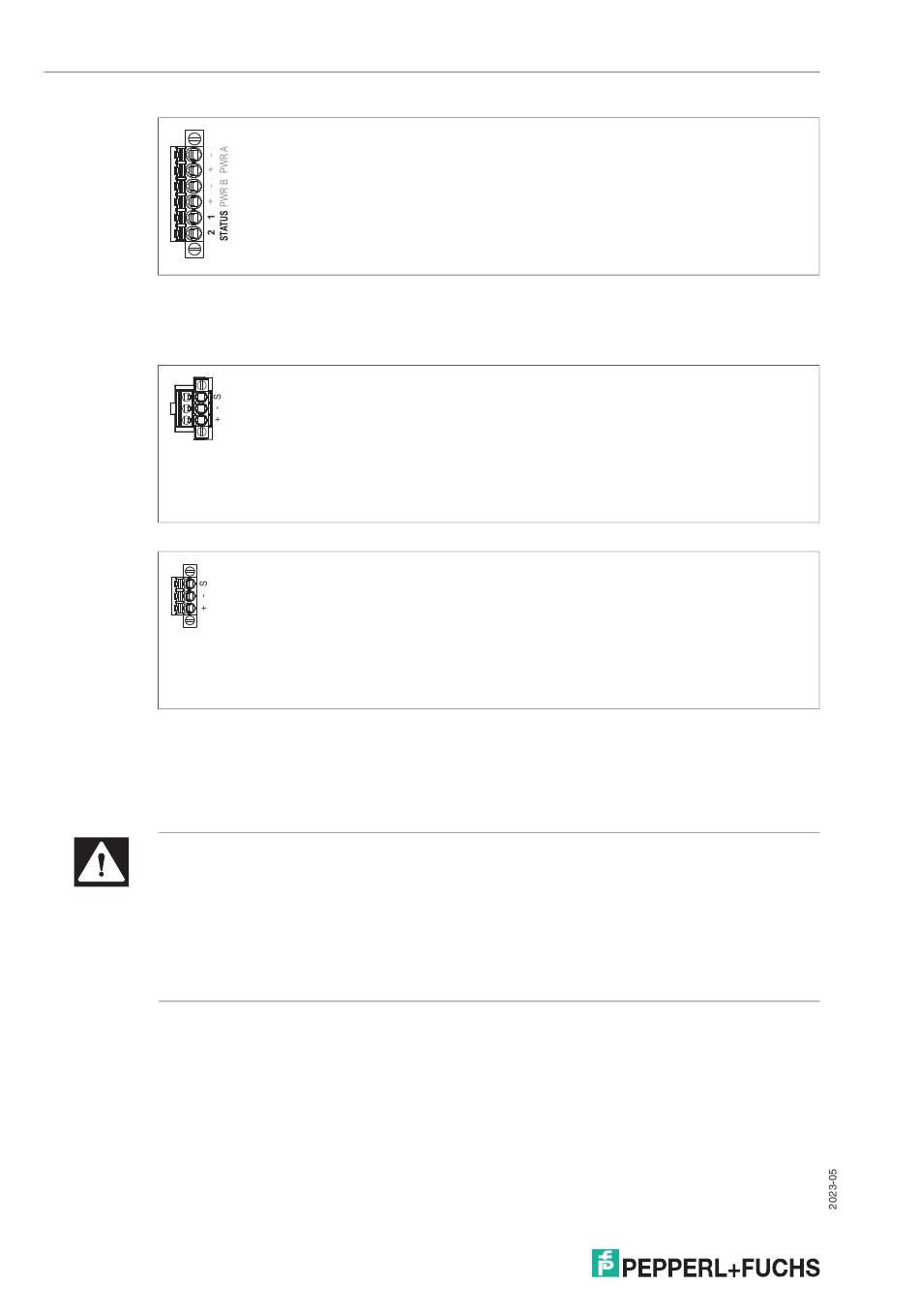

Abbildung 3.9
Der Rail Field Switch verfügt über einen Relaiskontaktausgang zur Statusanzeige.
Spur-Anschluss
Abbildung 3.10 Steckverbinder mit Schraubklemmen
Abbildung 3.11 Steckverbinder mit Federklemmen
Die Ethernet-APL-Feldgeräte werden über einen steckbaren 3-poligen Steckverbinder ange-
schlossen.
3.4
Erdung / Abschirmung
Gefahr!
Explosionsgefahr durch falsche oder fehlende Erdung!
Falsche oder fehlende Erdung kann Funken verursachen. Diese können die umgebende explo-
sionsfähige Atmosphäre entzünden.
•
Erden Sie das Gerät. Beachten Sie die Erdungsanforderungen für die Zündschutzart Ex i
gemäß IEC/EN 60079-14.
•
Stellen Sie sicher, dass externe Erdungsanschlüsse vorhanden, in gutem Zustand und
nicht beschädigt oder korrodiert sind.
24
Steckverbinder mit Federklemmen
