Eldat Easywave RTS40 Kurzanleitung Seite 3

PROGRAMMIERUNG

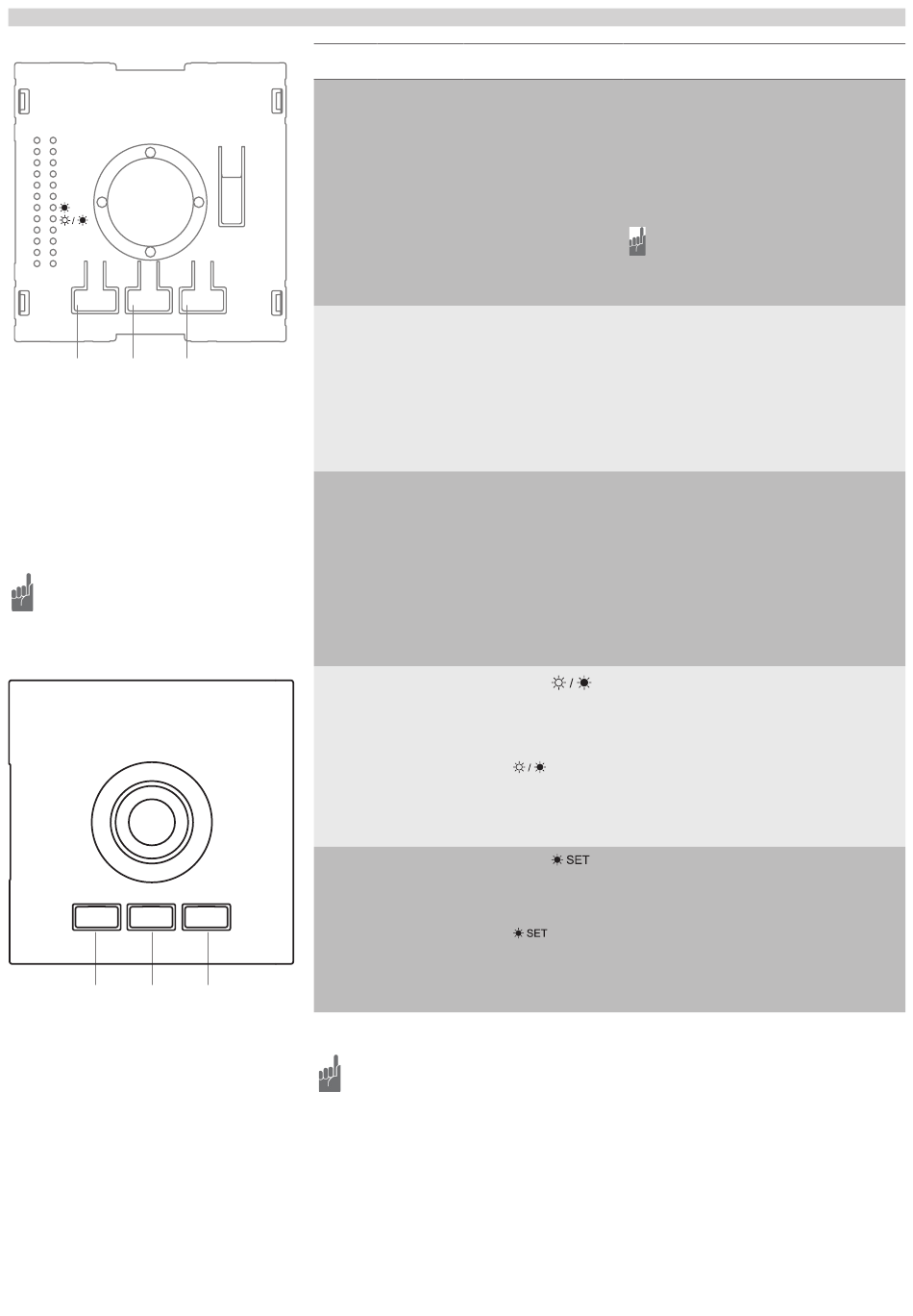

Interne Bedientasten
W F
11 PTx
10 Tx
9
8
7
6
5 SET
4
x
3
2 MIN
1 SEC x5
0
W F
A B
P Programmiertaste
W
Taste W: Werte einstellen oder
Sendecode A senden
LED W: gewählten Wert anzeigen
F Taste F: Funktion wählen oder
Sendecode B senden
LED F: gewählte Funktionen anzeigen
SET Speichern der gemachten Einstellun-
gen
Die LED Tx leuchtet während eines Sen-
devorgangs durch Tastenbetätigung rot.
Externe Bedientasten (nur RTS40E5001B02)
I O
A B
Taste I Verbraucher dauerhaft EIN-Schalten
(Sendecode A)
Bewegungsmelder deaktiviert
Taste O Verbraucher dauerhaft AUS-Schalten
(Sendecode B)
Bewegungsmelder deaktiviert
Taste A Automatikbetrieb
Bewegungsmelder aktiviert
(Schaltverzögerung 5 Sekunden)
(Sendecode B)
Funktion
Nachlaufzeit in Sekunden setzen
Funktion
wählen
Wert
P
setzen
Nachlaufzeit in Minuten setzen
SET
B
Funktion
wählen
Wert
setzen
Zeitmultiplikator setzen
Funktion
wählen
Wert
setzen
Lichtsensor
aktivieren/deaktivieren
Funktion
wählen
Helligkeitsschwelle setzen
A
Funktion
wählen
Wert
setzen
B
Betätigung Anzeige
[Taste drücken]
1. Taste P LED W+F leuchten ent-
sprechend Voreinstellung
2. Taste F bis LED SEC x5 leuchtet
3. Taste W LED W0 bis W11 leuchten
entsprechend Auswahl
4. Taste SET
1. Taste P LED W+F leuchten ent-
sprechend Voreinstellung
2. Taste F bis LED MIN leuchtet
3. Taste W LED W0 bis W11 leuchten
entsprechend Auswahl
4. Taste SET
1. Taste P LED W+F leuchten ent-
sprechend Voreinstellung
2. Taste F bis LED X leuchtet
3. Taste W LED W1 bis W11 leuchten
entsprechend Auswahl
4. Taste SET
1. Taste P
LED W+F leuchten ent-
sprechend Voreinstellung
2. Taste F
bis LED
3. Taste W
LED W4 leuchtet: Sensor AN
LED W4 aus: Sensor AUS
4. Taste SET
1. Taste P LED W+F leuchten ent-
sprechend Voreinstellung
2. Taste F
bis LED
3. Taste W LED W0 bis W11 leuchten
entsprechend Auswahl
4. Taste SET
Es können beliebig viele Einstellungen
gleichzeitig geändert und abschließend
mit der Taste SET gespeichert werden.
Erläuterung
SEC x5
Nachlaufzeit in 5-Sekunden-Schritten einstellen
(max. 55 s)
30 Sekunden nach letzter Tastenbetätigung automa-
tischer Abbruch
in Stufen von 5 Sekunden
(W0 = 0 s, W1 = 5 s, W2 = 10 s ... W11 = 55 s)
Wenn 0 Minuten eingestellt sind, gilt bei der Ein-
stellung W0 die kleinstmögliche Nachlaufzeit
von 5 Sekunden.
Auswahl gespeichert
MIN Nachlaufzeit in Minuten von 1 min bis 11 min
einstellen
30 Sekunden nach letzter Tastenbetätigung
automatischer Abbruch
in Stufen von 1 Minute
(W0 0 min, W1 1 min, W2
= =
Auswahl gespeichert
X
Eingestellte Nachlaufzeit (Minuten+Sekunden) mal
gewünschten Multiplikator (1 bis 11)
max. Zeit: 11 x (55 s+11 min) = 131 min (2 h+11 min)
30 Sekunden nach letzter Tastenbetätigung automa-
tischer Abbruch
gesetzte Zeit x Multiplikator
W1 = x 1, W2 = x 2 ... W11 = x 11
(W0 = Triggerfunktion, s. Seite 1)
Auswahl gespeichert
Bei ausgeschaltetem Lichtsensor ist der Bewegungs-
melder unabhängig vom gewählten Helligkeitswert
aktiv.
30 Sekunden nach letzter Tastenbetätigung
automatischer Abbruch
leuchtet
Auswahl gespeichert
Setzen des Helligkeitswertes, unterhalb dem der
Bewegungsmelder schaltet
30 Sekunden nach letzter Tastenbetätigung
automatischer Abbruch
Blinkende LED W zeigt aktuell gemessene Helligkeit
leuchtet
W0 bis W11 = 1 lx bis 150 lx
Auswahl gespeichert
2 min ... W11 11 min)
= =
