Eldat Easywave RTS40 Kurzanleitung

Bewegungsmelder RTS40
DE

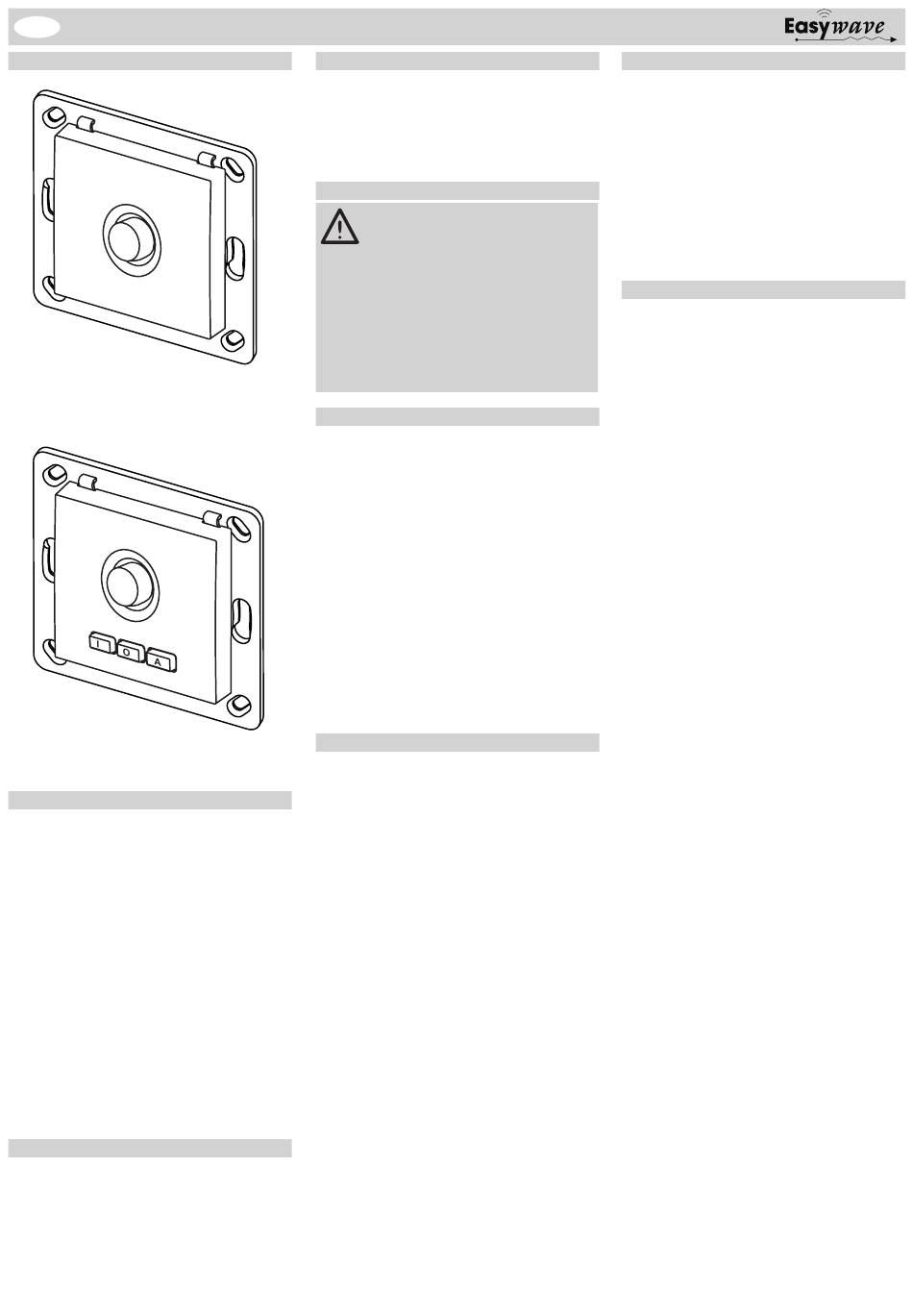

Ausführung
RTS40E5001B01 AUTOMATIK
RTS40E5001B02
EIN/AUS/AUTO
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,89 mW
Modulation: FSK
Codierung: Easywave A/B
EasywavePlus
POTA
Spannungs-
versorgung: 1x 3-V-Batterie, CR2032
Betriebstemperatur: -20 °C bis +60 °C
Funk-Reichweite: im Freien:
im Gebäude: ca. 30 m
Helligkeitsbereich: 1 lx bis 150 lx
Nachlaufzeit: 5 s bis 131 min
Überwachungsbereich: ca. 16 m²
Abmessungen (B/L/H): 55 / 55 / 17,5 mm
Montageplatte: 71 / 71 / 1,5 mm
Gewicht: 30 g
Lieferumfang
Sendemodul, Batterie CR2032, Abdeckung,
Montageplatte, Klebepad, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät ausschließlich als Be-
wegungsmelder und nur zum Schalten von Easy-
wave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der Funksteuerungen.
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen.
Bewahren Sie Batterien außerhalb der Reich-
weite von Kindern auf.
Funktion
Der RTS40 ist ein batteriebetriebener Funk-Be-
wegungsmelder für den Innenbereich. Detektierte
Bewegungen werden via Easywave-Telegramm
übertragen und die eingelernten Easywave-Funk-
empfänger entsprechend ihrer ausgewählten Be-
triebsart geschaltet. Die Bewegungserkennung
kann optional auch helligkeitsabhängig erfolgen.
Es stehen zwei Gerätevarianten zur Verfügung:
AUTOMATIK-Betrieb (RTS40E5001B01)
Diese Version arbeitet immer im Automatikbetrieb
und reagiert gemäß der vorgenommenen Einstel-
lungen.
EIN/AUS/AUTO-Betrieb (RTS40E5001B02)
Die Funktion des Bewegungsmelders kann dau-
erhaft EIN (Taste I), dauerhaft AUS (Taste O)
oder auf Automatikbetrieb (Taste A) geschaltet
werden.
Nachlaufzeit
Der Bewegungsmelder sendet beim Erkennen ei-
ner Bewegung ein EIN-Telegramm (A) und nach
Ablauf der einstellbaren Nachlaufzeit ein AUS-
Telegramm (B).
Die Nachlaufzeit kann im Bereich von 5 Sekun-
den bis 131 Minuten eingestellt werden.
Legen Sie hierzu über die Einstellung „SEC x5"
die Anzahl der Sekunden (in 5er Schritten) und
über die Einstellung „MIN" die gewünschte Anzahl
an Minuten fest. Die so eingestellte Nachlaufzeit
kann optional über den Zeitmultiplikator „x" um ei-
nen Faktor von 1 bis 11 multipliziert werden.
Die Nachlaufzeit kann retriggert werden. Wird
ca. 150 m
während des Ablaufs der Nachlaufzeit eine wei-
tere Bewegung erkannt, startet die Nachlaufzeit
wieder von vorn. Der Lichtsensor wird hierbei
nicht ausgewertet.
Lichtsensor
Der Bewegungsmelder verfügt über einen zu-
schaltbaren Lichtsensor.
Sobald der Lichtsensor aktiviert ist, lösen erkann-
te Bewegungen nur noch einen Schaltbefehl aus,
wenn die gemessene Helligkeit unter der einstell-
baren Helligkeitsschwelle liegt.
Die Helligkeitsschwelle kann in 12 Stufen, im Be-
reich von 1lx bis 150lx, eingestellt werden.
Beim retriggern der Nachlaufzeit wird der Licht-
sensor grundsätzlich nicht ausgewertet, da die
geschaltete Lichtquelle i.d.R. Einfluss auf den ge-
messenen Wert hat.
Triggerfunktion
Die Triggerfunktion wird für die Ansteuerung von
Treppenlichtautomaten oder der TIMER-Funktion
von Easywave-Empfängern verwendet.
Zum Auswählen der Triggerfunktion, stellen Sie
den Multiplikator x auf 0 (s. „Programmierung",
Seite 3). In diesem Modus sendet der Bewe-
gungsmelder bei jeder erkannten Bewegung ein
Telegramm (A) an den Empfänger. Dieses Tele-
gramm kann, zusammen mit den entsprechen-
den Easywave-Empfängern, zum Retriggern der
TIMER-Funktion oder z. B. eines Treppenlichtau-
tomaten verwendet werden.
Die eingestellte Nachlaufzeit gibt in diesem Mo-
dus das minimale Intervall zwischen zwei Sende-
vorgängen vor. Ist die Nachlaufzeit z. B. auf 2 Mi-
nuten und 30 Sekunden eingestellten, so sendet
der Bewegungsmelder maximal alle 2,5 Minuten
ein Signal aus, solange eine Bewegung erkannt
wird. Wird nach Ablauf der Nachlaufzeit keine Be-
wegung mehr erkannt, wird auch kein Telegramm
ausgesendet.
Das Sendeintervall kann minimal 5 Sekunden
und maximal 11:55 Minuten betragen.
Der Lichtsensor kann in diesem Modus normal
verwendet werden.
Zum Deaktivieren der Triggerfunktion, stellen Sie
den Multiplikator auf einen Wert > 0 (1-11).
