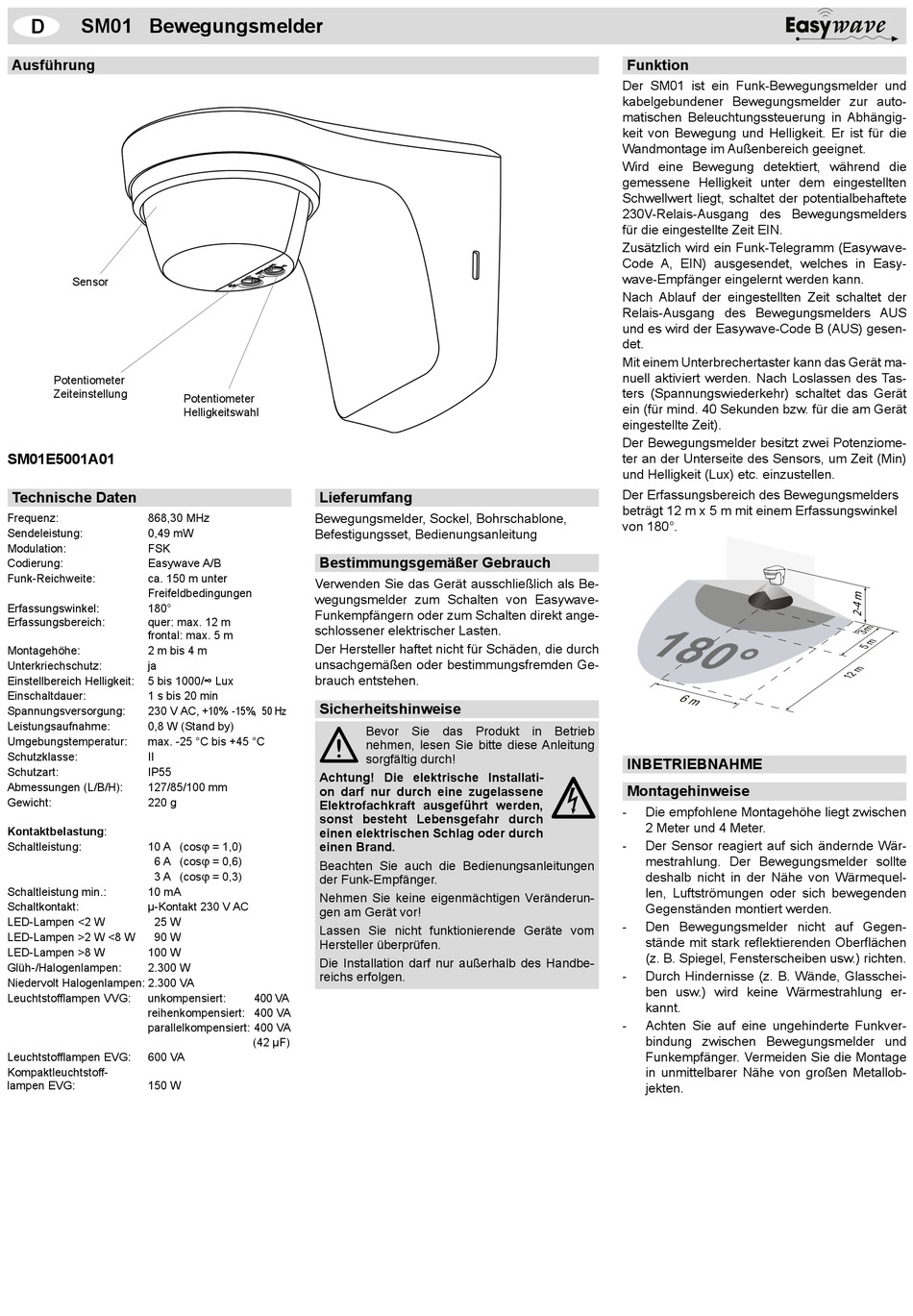

Eldat SM01 Bedienungsanleitung

SM01 Bewegungsmelder
D
Ausführung
Sensor
Potentiometer
Zeiteinstellung
SM01E5001A01
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,49 mW
Modulation: FSK
Codierung: Easywave A/B
Funk-Reichweite: ca. 150 m unter
Freifeldbedingungen
Erfassungswinkel: 180°
Erfassungsbereich: quer: max. 12 m
frontal: max. 5 m
Montagehöhe: 2 m bis 4 m
Unterkriechschutz: ja
Einstellbereich Helligkeit: 5 bis 1000/∞ Lux
Einschaltdauer: 1 s bis 20 min
Spannungsversorgung: 230 V AC, +10% -15%, 50 Hz
Leistungsaufnahme: 0,8 W (Stand by)
Umgebungstemperatur: max. -25 °C bis +45 °C
Schutzklasse: II
Schutzart: IP55
Abmessungen (L/B/H): 127/85/100 mm
Gewicht: 220 g
Kontaktbelastung:
Schaltleistung: 10 A (cos
6 A (cos
3 A (cos
Schaltleistung min.: 10 mA
Schaltkontakt: µ-Kontakt 230 V AC
LED-Lampen <2 W 25 W
LED-Lampen >2 W <8 W 90 W
LED-Lampen >8 W 100 W
Glüh-/Halogenlampen: 2.300 W
Niedervolt Halogenlampen: 2.300 VA
Leuchtstofflampen VVG: unkompensiert:
reihenkompensiert: 400 VA
parallelkompensiert: 400 VA
Leuchtstofflampen EVG: 600 VA
Kompaktleuchtstoff-
lampen EVG: 150 W
Potentiometer
Helligkeitswahl
Lieferumfang
Bewegungsmelder, Sockel, Bohrschablone,
Befestigungsset, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät ausschließlich als Be-
wegungsmelder zum Schalten von Easywave-
Funkempfängern oder zum Schalten direkt ange-
schlossener elektrischer Lasten.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Achtung! Die elektrische Installati-
on darf nur durch eine zugelassene
Elektrofachkraft ausgeführt werden,
sonst besteht Lebensgefahr durch
einen elektrischen Schlag oder durch
ϕ einen Brand.
= 1,0)
ϕ
= 0,6)
Beachten Sie auch die Bedienungsanleitungen
ϕ
= 0,3)
der Funk-Empfänger.
Nehmen Sie keine eigenmächtigen Veränderun-
gen am Gerät vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen.
Die Installation darf nur außerhalb des Handbe-
reichs erfolgen.
400 VA
(42 μF)
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
Funktion
Der SM01 ist ein Funk-Bewegungsmelder und
kabelgebundener Bewegungsmelder zur auto-
matischen Beleuchtungssteuerung in Abhängig-
keit von Bewegung und Helligkeit. Er ist für die
Wandmontage im Außenbereich geeignet.
Wird eine Bewegung detektiert, während die
gemessene Helligkeit unter dem eingestellten
Schwellwert liegt, schaltet der potentialbehaftete
230V-Relais-Ausgang des Bewegungsmelders
für die eingestellte Zeit EIN.
Zusätzlich wird ein Funk-Telegramm (Easywave-
Code A, EIN) ausgesendet, welches in Easy-
wave-Empfänger eingelernt werden kann.
Nach Ablauf der eingestellten Zeit schaltet der
Relais-Ausgang des Bewegungsmelders AUS
und es wird der Easywave-Code B (AUS) gesen-
det.
Mit einem Unterbrechertaster kann das Gerät ma-
nuell aktiviert werden. Nach Loslassen des Tas-
ters (Spannungswiederkehr) schaltet das Gerät
ein (für mind. 40 Sekunden bzw. für die am Gerät
eingestellte Zeit).
Der Bewegungsmelder besitzt zwei Potenziome-
ter an der Unterseite des Sensors, um Zeit (Min)
und Helligkeit (Lux) etc. einzustellen.
Der Erfassungsbereich des Bewegungsmelders
beträgt 12 m x 5 m mit einem Erfassungswinkel
von 180°.
INBETRIEBNAHME
Montagehinweise
- Die empfohlene Montagehöhe liegt zwischen
2 Meter und 4 Meter.
- Der Sensor reagiert auf sich ändernde Wär-
mestrahlung. Der Bewegungsmelder sollte
deshalb nicht in der Nähe von Wärmequel-
len, Luftströmungen oder sich bewegenden
Gegenständen montiert werden.
- Den Bewegungsmelder nicht auf Gegen-
stände mit stark reflektierenden Oberflächen
(z. B. Spiegel, Fensterscheiben usw.) richten.
- Durch Hindernisse (z. B. Wände, Glasschei-
ben usw.) wird keine Wärmestrahlung er-
kannt.
- Achten Sie auf eine ungehinderte Funkver-
bindung zwischen Bewegungsmelder und
Funkempfänger. Vermeiden Sie die Montage
in unmittelbarer Nähe von großen Metallob-
jekten.
