Eldat Easywave RTS40 Kurzanleitung Seite 2
INBETRIEBNAHME
Allgemeine Hinweise

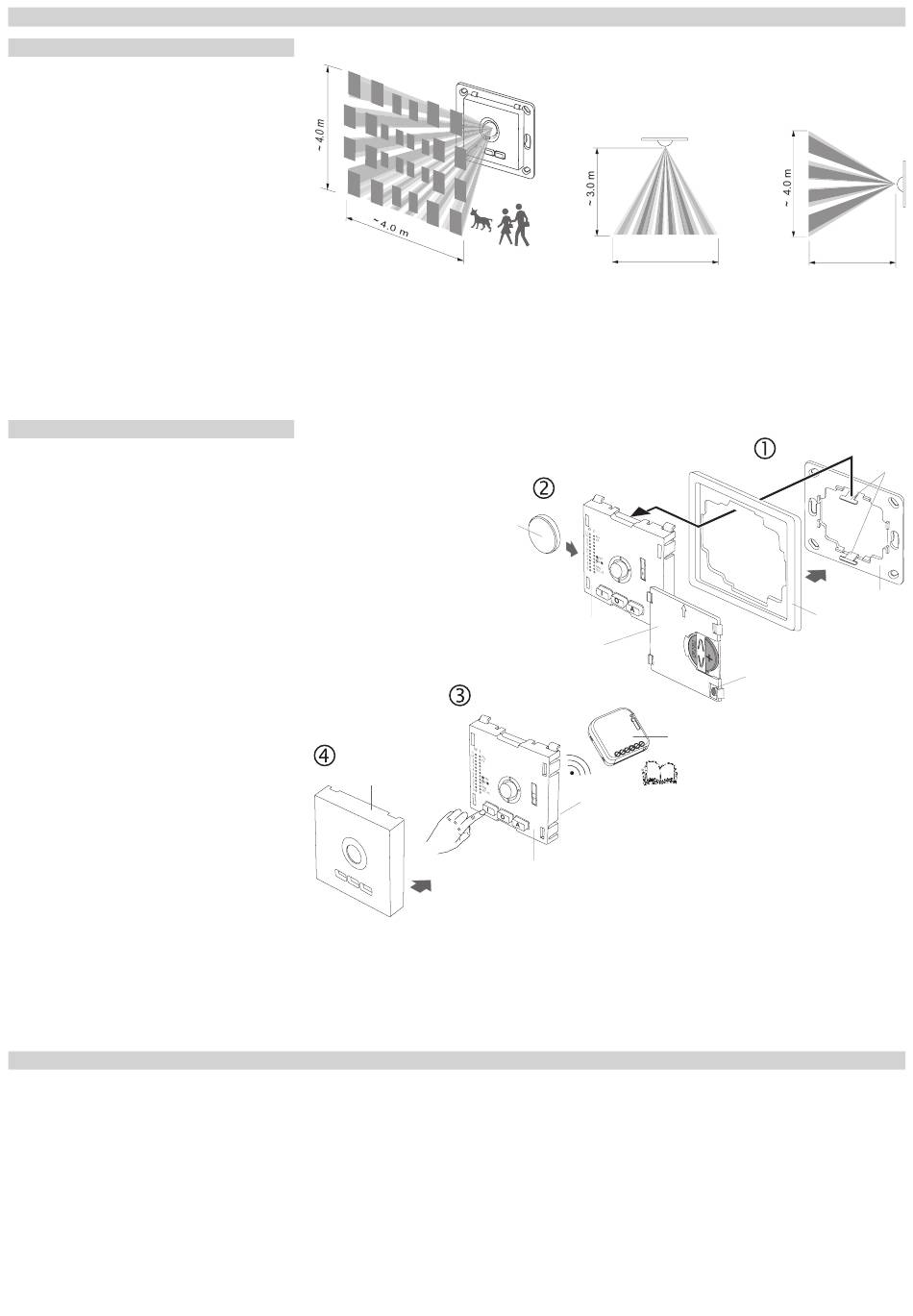

(Abbildung 1)
Der Bewegungsmelder ist mit einem PIR-Sensor
ausgestattet und für die Decken- und Wandmon-
tage geeignet. Der Sensor reagiert auf sich än-
dernde Wärmestrahlung. Der Bewegungsmelder
sollte deshalb nicht in der Nähe von Wärmequel-
len, Luftströmungen oder sich bewegenden Ge-
genständen montiert werden.
Der Montageabstand zu Lichtquellen sollte min-
destens 0,5 m betragen.
Durch Hindernisse (Wände, Glasscheiben usw.)
wird keine Wärmestrahlung erkannt.
Achten Sie auf eine ungehinderte Funkverbin-
dung zwischen Bewegungsmelder und Empfän-
ger. Vermeiden Sie die Montage in unmittelbarer
Nähe von großen Metallobjekten, auf dem Boden
oder in dessen Nähe.
Der Bewegungssensor ist 10 Sekunden nach dem
Einlegen der Batterie betriebsbereit.
Montage
(Abbildung 2)
1. Schrauben oder kleben Sie die Montageplatte
(E) an den Montageort.
2. Legen Sie die beiliegende Batterie (C) in das
Sendemodul (B).
Der Pluspol muss sichtbar sein!
3. Lernen Sie den Sendecode in den Funkemp-
fänger (G) ein. Bringen Sie hierfür den Emp-
fänger in den Lernmodus. Lesen Sie hierzu
bitte die Bedienungsanleitung des Empfän-
gers.
Drücken Sie dann am Sendemodul die Taste
W (Sendecode A) oder F (Sendecode B).
Nehmen Sie die gewünschten Zeit- und Hel-
ligkeitseinstellungen vor oder nutzen Sie die
Werkseinstellungen (s. „Programmierung").
4. Setzen Sie den Abdeckrahmen (D) auf die
Montageplatte (E), rasten Sie das Sendemo-
dul (B) auf die Rasthaken (F) und stecken Sie
die Abdeckung (A) auf das Sendemodul (B).
PROGRAMMIERUNG
Starten Sie den Programmiermodus durch drü-
cken der Programmiertaste P. Die Program-
miertaste befindet sich unter der Abdeckung des
Bewegungsmelders (s. Abbildung 2). Die aktuelle
Nachlaufzeit wird pausiert und die Einstellungen
des Bewegungsmelders können geändert wer-
den.
Wählen Sie mit der Taste F die einzustellende
Funktion und anschließend mit der Taste W den
gewünschten Wert.
Abbildung 1
A
Abbildung 2
Um die gemachten Einstellungen (siehe Tabelle
S. 3) zu speichern, beenden Sie den Program-
miermodus mit der Taste SET.
Die Nachlaufzeit wird dabei mit den aktuellen Ein-
stellungen neu gestartet.
Die Programmierung bricht nach Ablauf von
30 Sekunden ohne Tastenbetätigung oder durch
erneute Betätigung der Programmiertaste P ab.
Hierdurch werden alle gemachten Einstellungen
verworfen und die vorherige Nachlaufzeit gilt wie-
der.
Deckenmontage
~
4.0 m
C
B
1
B
2
G
B
2
B
1
Bei jedem Verlassen des Programmiermodus
ignoriert der Bewegungsmelder für 5 Sekun-
den alle Bewegungen und wird erst nach dieser
Schaltverzögerung wieder aktiv. So kann der Er-
fassungsbereich des Bewegungsmelders nach
der Programmierung verlassen werden, ohne ihn
auszulösen.
Werksseitig ist der RTS40 wie folgt voreingestellt:
-
Lichtsensor deaktiviert
-
Nachlaufzeit sieben Minuten.
Wandmontage
~
3.0 m
F
E
D
PTx
A
Abdeckung
B
Sendemodul Vorderseite
1
B
Sendemodul Rückseite
2
PTx
POTA-Lerntaste
C
Batterie CR2032
D
Abdeckrahmen
(nicht im Lieferumfang)
E
Montageplatte
F
Rasthaken
G
Funkempfänger Easywave
