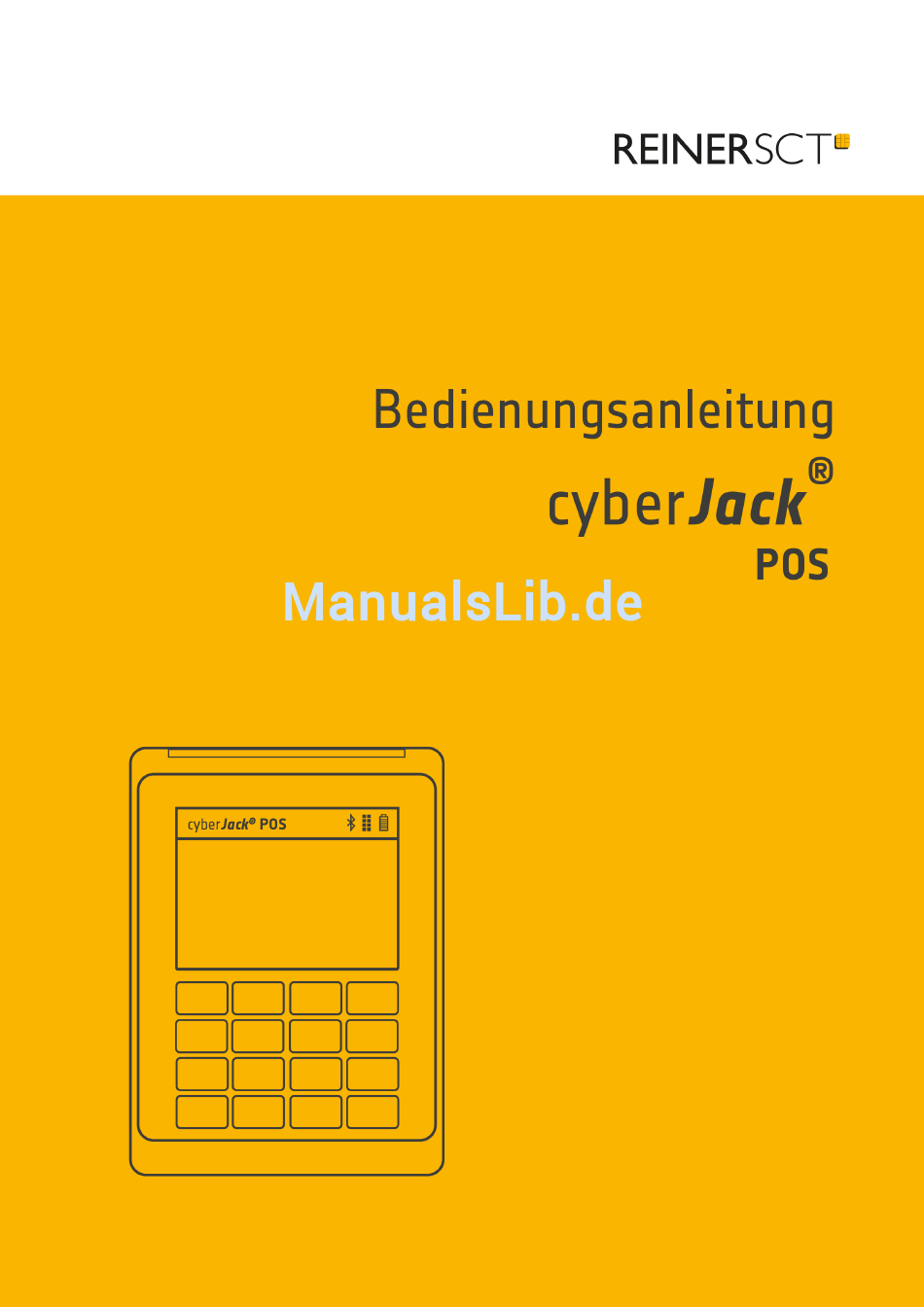

Reiner cyberJack POS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reiner cyberJack POS

Inhaltszusammenfassung für Reiner cyberJack POS

  • Seite 2: Inhaltsverzeichnis

    POS Bedienungsanleitung Inhaltsverzeichnis Vorwort Systemvoraussetzungen Gerätebeschreibung 3.1 cyberJack POS ....................3 3.1.1 Überblick ................................. 3 3.1.2 Chipkartenleser in Betrieb nehm en ................................. 3 3.1.3 Statusanzeigen ................................. 7 Funktionsbeschreibung 4.1 Gerätemenü ....................8 4.2 Zahlungsablauf ....................14 4.3 Sicherheitsfunktion ....................14...

  • Seite 3: Vorwort

    Vorwort 1 Vorwort Liebe Kundin, lieber Kunde, ® vielen Dank, dass Sie sich für den Chipkartenleser REINER SCT cyberJack POS entschieden haben. Die Highlights auf einen Blick · TFT Display und drucksensitive Touch-Tastatur · Mobiler Chipkartenleser der Sicherheitsklasse 3 ·...

  • Seite 4: Systemvoraussetzungen

    2 cyberJack® POS Bedienungsanleitung Systemvoraussetzungen · Bluetooth 4LE · Internetzugang, auch bei der Einrichtung · Betriebssystem: Android 5.0 oder höher iOS 9.2 oder höher...

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung 3 Gerätebeschreibung cyberJack POS 3.1.1 Überblick ® Das cyberJack POS ist ein smartes Kartenterminal für alle, die einfach, mobil und günstig Zahlungen mit der girocard entgegen nehmen wollen. Es ist eine echte Alternative für kleine Händler, Gastro-Betriebe, Dienstleister und Handwerker, denen ein Kartenterminal bisher zu groß...
  • Seite 6 4 cyberJack® POS Bedienungsanleitung Achten Sie vor jeder Inbetriebnahme darauf, dass die beiden links und rechts am Gerät aufgebrachten Sicherheitssiegel unbeschädigt sind und der Abbildung auf dem Bild 1) entsprechen. 1) Unbeschädigtes Siegel bei Tageslicht 2) Unbeschädigtes Siegel unter UV-Licht Die Hintergrundfarbe des Siegels muss in unbeschädigtem Zustand und bei Tageslicht einheitlich grau sein.
  • Seite 7 Gerätebeschreibung 5 Geräteübersicht Vorderseite Beschreibung der Bedienelemente Tastenbezeichnung Beschriftung Funktion C-Taste Einzelne Zeichen löschen oder im Menü zurück Clear-Taste Löschen des Inhalts des Eingabefensters OK-Taste Bestätigung Ihrer Eingabe / Auswahl Menü-Taste Aufruf des Gerätemenüs ‡ ˆ Pfeiltasten Navigieren durch das Menü...

  • Seite 8: Rückseite

    6 cyberJack® POS Bedienungsanleitung Rückseite Beschreibung der Funktionen Bezeichnung Funktion Ein- / Aus- Taste Zum Ein- bzw. Ausschalten des Lesers hier drücken. Langes Drücken des Tasters schaltet den Leser in jeder Situation aus. Chipkarteneinschub Hier die Chipkarte einstecken, Kartenposition siehe Symbol. Das vollständige Einstecken der Chipkarte schaltet den Leser ein.

  • Seite 9: Statusanzeigen

    Gerätebeschreibung 7 3.1.3 Statusanzeigen Batteriestatus-Anzeige Akku Füllstandanzeige ® Der cyberJack POS läuft im Akku-Betrieb Der Akku wird über USB geladen Der Akku ist voll aufgeladen und an USB angeschlossen Karten-Statusanzeige keine Karte eingesteckt Kontaktbehaftete Chipkarte eingesteckt Zugriff auf kontaktbehaftete Chipkarte Verbindungs-Statusanzeige keine aktive Verbindung Aktive Bluetooth-Verbindung...

  • Seite 10: Funktionsbeschreibung

    8 cyberJack® POS Bedienungsanleitung Funktionsbeschreibung Gerätemenü Im Gerätemenü können Sie verschiedenste Einstellungen vornehmen und Anwendungen starten. Gehen Sie bitte dabei folgendermaßen vor. Um ins Gerätemenü zu gelangen, drücken Sie bei eingestecktem Gerät die -Taste. Im Display wird folgendes angezeigt. Mit den Pfeiltasten können Sie durch das Menü navigieren. Mit der OK-Taste gelangen Sie in das jeweilige Untermenü.
  • Seite 11 Funktionsbeschreibung 9 ® Im Menü Einstellungen finden Sie Untermenüs, um verschiedene Einstellungen an Ihrem cyberJack POS vorzunehmen.
  • Seite 12 10 cyberJack® POS Bedienungsanleitung Funk Flugmodus: Schaltet alle Drahtlosverbindungen ab (Bluetooth und RFID/NFC). Auf dem Startbildschirm ® des cyberJack POS erscheint zusätztlich folgendes Symbol: Bluetooth LE: Bluetooth 4.0 ein bzw. ausschalten. Auf dem Bildschirm erscheint zusätzlich folgendes Symbol: RFID/NFC: Leseeinheit für kontaktlose Karten ein- bzw. ausschalten. Ist RFID/NFC abgeschaltet, ®...
  • Seite 13 Funktionsbeschreibung 11 Geräteliste ® In der Geräteliste werden alle Geräte angzeigt, die bisher mit dem cyberJack POS verbunden wurden. ® Zum Löschen eines Gerätes, die entsprechende Ziffer auf der Tastatur des cyberJack POS drücken und mit der OK-Taste bestätigen. ® ®...
  • Seite 14 12 cyberJack® POS Bedienungsanleitung ® Standardmäßig ist die USB-Funktion abgeschaltet, da der cyberJack POS dies noch nicht unterstützt. Erlauben: Eine Verbindung über die USB-Schnittstelle wird erlaubt und steht dann dauerhaft zur Verfügung. Trennen: Eine bestehende USB-Verbindung wird getrennt. Auf dem Bildschirm erscheint zusätzlich folgendes Symbol: Nie Erlauben: Es wird keine Verbindung über die USB-Schnittstelle zugelassen.
  • Seite 15 Funktionsbeschreibung 13 Unter dem Menüpunkt können Sie die die Frequenz (Höhe und Tiefe) und die Dauer des Tastentones ändern. Um die Frequenz des Tastentons zu ändern, drücken Sie die 1 auf der Tastatur des Kartenlesers. Mit den Pfeiltasten kann dann die gewünschte Frequenz des Vibration eingestellt werden. Um die Dauer des Tastentons zu ändern, drücken Sie die 2 auf der Tastatur des Kartenlesers.

  • Seite 16: Zahlungsablauf

    14 cyberJack® POS Bedienungsanleitung Zahlungsablauf Wie ein grundlegender Zahlungsablauf abläuft, zeigt Ihnen das folgende Schaubild. Sicherheitsfunktion Der Akku muss regelmäßig geladen werden, da sich ansonsten die elektronischen Schlüssel im Gerät löschen können (Sicherheitsfunktion).

  • Seite 17: Bluetooth Kopplung

    Damit Sie Zahlungen entgegennehmen können, müssen Sie Ihr cyberJack POS mit dem Endgerät per Bluetooth koppeln. Bei einer Erstinstallation der REINER SCT girocard smart POS App werden Sie von einem Einrichtungsassistenten durch die Konfiguration geführt. Geben Sie Ihre per Mail erhaltene Terminal-ID ein. Klicken Sie auf Weiter.
  • Seite 18 16 cyberJack® POS Bedienungsanleitung ® Geben Sie den angezeigten Kopplungscode in den cyberJack POS ein und bestätigen Sie diesen. ® Das cyberJack POS ist nun mit Ihrem Gerät gekoppelt.
  • Seite 19 Bluetooth Kopplung 17 Starten Sie die Konfiguration. Die Terminal-ID wird an den Leser übertragen. Die Konfiguration ist nun aktuell.
  • Seite 20 18 cyberJack® POS Bedienungsanleitung Ab sofort können Sie überall Kartenzahlungen mit der girocard entgegennehmen. ® Wie Sie die Kopplung eines weiteren cyberJack POS unter Ihrem Betriebssystem vornehmen, erklären wir im Folgenden.
  • Seite 21 Bluetooth Kopplung 19 ® Stecken Sie eine Karte in den cyberJack POS und starten Sie die App auf Ihrem smartPhone oder Tablet. Gehen Sie zu den Einstellungen (1). Wechseln in das Menü Kartenleser (2).
  • Seite 22 20 cyberJack® POS Bedienungsanleitung Wechseln Sie dann in das Untermenü Kartenleser (3).
  • Seite 23 Bluetooth Kopplung 21 Unter gefundene Leser wählen Sie den entsprechenden Leser aus. Es kommt eine ® Kopplungsanforderung. Geben Sie den angezeigten Kopplungscode (5) an Ihrem cyberJack POS ein...
  • Seite 24 22 cyberJack® POS Bedienungsanleitung und bestätigen Sie ihn mit der OK-Taste. Der Leser taucht nun unter verwendete Leser (6) auf und kann verwendet werden. Unter Apple iOS erfolgt die Kopplung von Bluetooth 4 LE-Geräten nicht unter Einstellungen/Bluetooth, sondern ausschließlich direkt in der App.

  • Seite 25: Sicherheitshinweise

    REINER SCT übernimmt keine Haftung bei Missbrauch oder nicht ordnungsgemäßem Gebrauch des Produkts sowie der Zusatzgeräte / Zubehörteile. REINER SCT haftet nicht für Schäden an USB- Geräten, die nicht mit den USB-Spezifikationen im Einklang sind. REINER SCT haftet nicht für Schäden aus Verbindungsabbrüchen wegen leerer Akkus oder Überschreiten des Bluetooth...

  • Seite 26: Produktschäden Und Störungen Vermeiden

    24 cyberJack® POS Bedienungsanleitung · Verwenden Sie ausschließlich die von REINER SCT empfohlenen und dazu passenden Ladegeräte (Lieferumfang). · Setzen Sie dem Akku / dem Gerät keiner Nässe aus. · Schalten Sie das Produkt nach dem Gebrauch aus. · Laden Sie das Gerät bei einer Umgebungstemperatur von +10 °C bis +40 °C.
  • Seite 27 Sicherheitshinweise 25 Hiermit erklärt die Reiner Kartengeräte GmbH & Co. KG., dass das POS-Terminal cyberJack®POS der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.reiner-sct.com/manual...

  • Seite 28: Technische Referenz

    Ihr installierter Chipkartenleser identifiziert (z.B. zum Abgleich mit Zertifizierungsdokumenten) sich jederzeit eindeutig. Sollten Sie Zweifel an der Authentizität Ihres Gerätes haben, können Sie sich diesbezüglich mit den folgenden Daten unter support@reiner-sct.com bei REINER SCT rückversichern. Anzeige von Typ und Version im Display des Chipkartenlesers ®...

  • Seite 29: Support

    REINER SCT leistet für Material und Herstellung des Chipkartenlesers eine Gewährleistung von 24 Monaten ab der Übergabe. Dem Käufer steht das Recht zur Nachbesserung zu. REINER SCT kann, statt nachzubessern, Ersatzgeräte liefern. Ausgetauschte Geräte gehen in das Eigentum von REINER SCT über.

  • Seite 30: Index

    cyberJack® POS Bedienungsanleitung Index - A - Auspacken und Anschließen - B - Bluetooth - D - Display - K - Kontrast Kopplung - S - Sicherheitshinweise Support Gewährleistung Service Systemvoraussetzungen...
  • Seite 31 Stand: 07-2017 REINER Kartengeräte GmbH & Co. KG Baumannstr. 14 78120 Furtwangen Germany Tel.: +49 (7723) 5056-0 info@reiner-sct.com www.reiner-sct.com...
