Wanbo X1 Handbuch

Wichtige Sicherheitshinweise

Die folgenden Sicherheitshinweise gewährleisten eine lange Lebensdauer des Geräts und vermeiden Feuer oder Stromschläge. Bitte lesen Sie alle folgenden Warnhinweise sorgfältig durch und beachten Sie sie.

Nicht an Orten mit schlechter Belüftung installieren

Belüftungsöffnung nicht blockieren
(Einlass oder Auslass)

Nicht in der Nähe von Temperatur- oder Rauchsensoren installieren
(Kann zu Sensorfehlern führen)

Nicht an heißen und feuchten Orten installieren

Nicht in staubigen und rauchigen Bereichen installieren

Nicht in Bereichen installieren, die direkt von kalter und warmer Klimaanlagenluft angeblasen werden
(Andernfalls kann es aufgrund von Wasserdampfkondensation oder Temperaturanstieg zu Fehlfunktionen kommen)

Auf Wärmeableitung achten

Bitte lassen Sie mindestens 30 cm Abstand zwischen Projektoren und umgebenden Objekten, um die Leistung und Zuverlässigkeit der Projektoren zu gewährleisten.

Achtung
Bitte vermeiden Sie es, direkt in das Objektiv zu blicken, um Augenschäden zu vermeiden, da Projektoren eine sehr hohe Helligkeit haben.

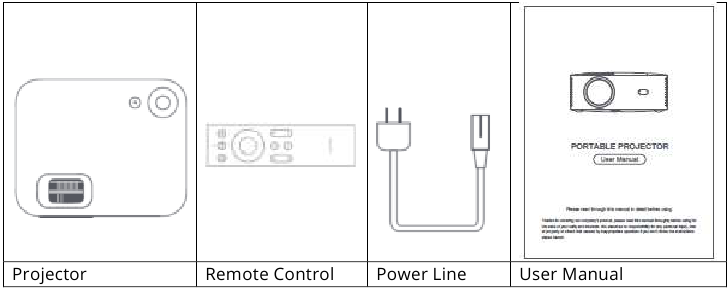

Lieferumfang

Bitte prüfen Sie beim Öffnen, ob Zubehör fehlt. Wenden Sie sich bei fehlenden Teilen an Ihren Händler.

Grundlegende Parameter

Produktübersicht

Bitte überprüfen Sie die Komponenten und Funktionen des Projektors vor der Verwendung.

Fernbedienung

Projektionsgröße/Abstand

Installation und Einstellung

Installation

Sie können den Projektor horizontal aufstellen oder mittels einer Halterung installieren.
Hinweis: Die Halterung ist kein mitgeliefertes Zubehör!

Brennweite einstellen

Erzielen Sie eine zufriedenstellende Bilddarstellung, indem Sie den Trapezkorrekturring und das Fokusrad am Gerät einstellen. Wenn eine Trapezverzerrung auftritt (gemäß Diagramm 1), wird empfohlen, den Trapezkorrekturring einzustellen; wenn das Bild unscharf ist (gemäß Diagramm 2), wird empfohlen, das Fokusrad einzustellen, um die Bildschärfe zu verbessern. Wenn die gewünschte Klarheit nach den oben genannten Schritten nicht erreicht werden kann, bewegen Sie das Produkt entsprechend vor- oder zurück.

Sicheres Herunterfahren

1. Drücken Sie die Taste auf der Fernbedienung, um das Gerät auszuschalten.
2. Drücken Sie die Taste auf der Rückseite des Geräts, um das Gerät auszuschalten.

Hinweis: Bitte ziehen Sie den Stecker rechtzeitig, um Energie zu sparen, sobald das Gerät ausgeschaltet ist.

Handybildschirm/Bildschirmspiegelung

Mit iOS-Telefon verbinden
WEG 1:

1. Klicken Sie auf WLAN und suchen Sie "WANBO X1-xxxxxx", geben Sie dann das Passwort "12345678" auf Ihrem iPhone ein.
2. Klicken Sie auf "Screen Mirroring" (Bildschirmspiegelung) auf Ihrem iPhone.

WEG 2:

1. Klicken Sie auf "OK" (OK klicken) auf der Fernbedienung, verbinden Sie das Heim-WLAN; Verbinden Sie dann dasselbe WLAN auf Ihrem iPhone.
2. Klicken Sie auf "Screen Mirroring" (Bildschirmspiegelung) auf Ihrem iPhone.

Mit iOS-Telefon verbinden:

Mit Android verbinden:

1. Klicken Sie auf "Wireless Projection" (Drahtlose Projektion) auf Ihrem Telefon.
2. Wählen Sie "WANBO X1" (WANBO X1 auswählen), schließen Sie die Bildschirmfreigabe ab.

Mit Kabeln verbinden:

1. Verbinden Sie iPhone und Projektor über den "USB"-Anschluss mit einem Telefon-USB-Kabel.
2. Klicken Sie auf "Trust" (Vertrauen).

Details zur Projektionseinstellungsfunktion (Android)

Installationsmodus

Es gibt vier Installationsmodi (Frontprojektion, Rückprojektion, Rückprojektion Deckenmontage, Frontprojektion Deckenmontage). Benutzer können den Installationsmodus durch Drücken der linken und rechten Richtungstasten der Fernbedienung auswählen und den Projektor nach Belieben installieren.

Trapezkorrektur

Die Trapezkorrektur umfasst die Vier-Punkt-Trapezkorrektur und die vertikale Trapezkorrektur. Benutzer können die Vier-Punkt-Trapezkorrektur oder die vertikale Trapezkorrektur durch Drücken der Bestätigungstaste oder der linken und rechten Richtungstaste auf der Fernbedienung unter der Option Trapezkorrektur auswählen.
Unter der Option Vier-Punkt-Trapezkorrektur: Wählen Sie die manuelle Trapezkorrektur, drücken Sie die Bestätigungstaste auf der Fernbedienung, um die manuelle Trapezoberfläche aufzurufen, und bedienen Sie das Gerät dann gemäß den Bildschirmanweisungen.
Unter der Option Vertikale Trapezkorrektur: Die Bildschirmoption zeigt unendlichen Zoom und manuelle Trapezkorrektur. Der unendliche Zoom kann den Bildschirm mit einem Einstellbereich zwischen 80 % und 100 % verkleinern oder vergrößern. Die manuelle Trapezkorrektur passt den Wert über die linken und rechten Richtungstasten der Fernbedienung an, um die Bilder optimal darzustellen.
Beschreibung der WLAN-Verbindung: Rufen Sie die Einstellungsoption auf, klicken Sie auf Netzwerkeinstellungen, öffnen Sie den WLAN-Einstellungsschalter, wählen Sie das benötigte Netzwerk aus. Wenn kein WLAN angezeigt wird, können wir WLAN manuell suchen und hinzufügen.
Beschreibung der Bluetooth-Verbindung: Rufen Sie die Einstellungsoption auf, klicken Sie auf Bluetooth-Einstellung, öffnen Sie den Bluetooth-Schalter, wählen Sie das zu koppelnde Bluetooth-Gerät aus (Hinweis: Bluetooth kann nur Audio verbinden, aber kein Mobiltelefon).
Schärfeeinstellung: Stellen Sie zuerst den Fokus ein und passen Sie dann den Aufstellungsabstand an, falls das Bild nicht klar ist.

Handy-Projektion/Bildschirmspiegelung (Android-Version)

Stellen Sie zunächst sicher, dass sich Projektor und Mobiltelefon im selben WLAN befinden, öffnen Sie Eshare auf dem Projektor und öffnen Sie dann Video-Apps auf Ihrem Mobiltelefon (wie Youtube, Netflix), klicken Sie auf das TV-Symbol in der oberen rechten Ecke des Videos, um es zu projizieren).
Das iPhone verwendet Airplay Mirror für Bildschirmspiegelung und Projektion; Android-Telefone können direkt mit Eshare projizieren, Android-Computer können Eshare herunterladen oder ein HDMI-Kabel verwenden, um die Projektion abzuschließen.
Hinweis: Die oben genannten Vorgänge müssen im selben WLAN erfolgen, alle Geräte sollten mit demselben WLAN (drahtlosen Netzwerk) verbunden sein.

System-Upgrade (Android-Version)

Online-Upgrade
Online-Update über das System-Upgrade.

U-Disk-Upgrade (Lokales Upgrade)
Kopieren Sie die Upgrade-Firmware in das Hauptverzeichnis des U-Disks im FAT32-Format, stecken Sie den U-Disk in die USB-Schnittstelle des Projektors und wählen Sie dann U-Disk-Upgrade aus.

Zwangsupgrade
Kopieren Sie die Upgrade-Firmware in das Hauptverzeichnis des U-Disks im FAT32-Format. Stecken Sie den U-Disk bei ausgeschaltetem Projektor in die USB-Schnittstelle und drücken Sie gleichzeitig die Ein-/Aus-Taste des Geräts 5 Sekunden lang, um das automatische Upgrade zu starten.
