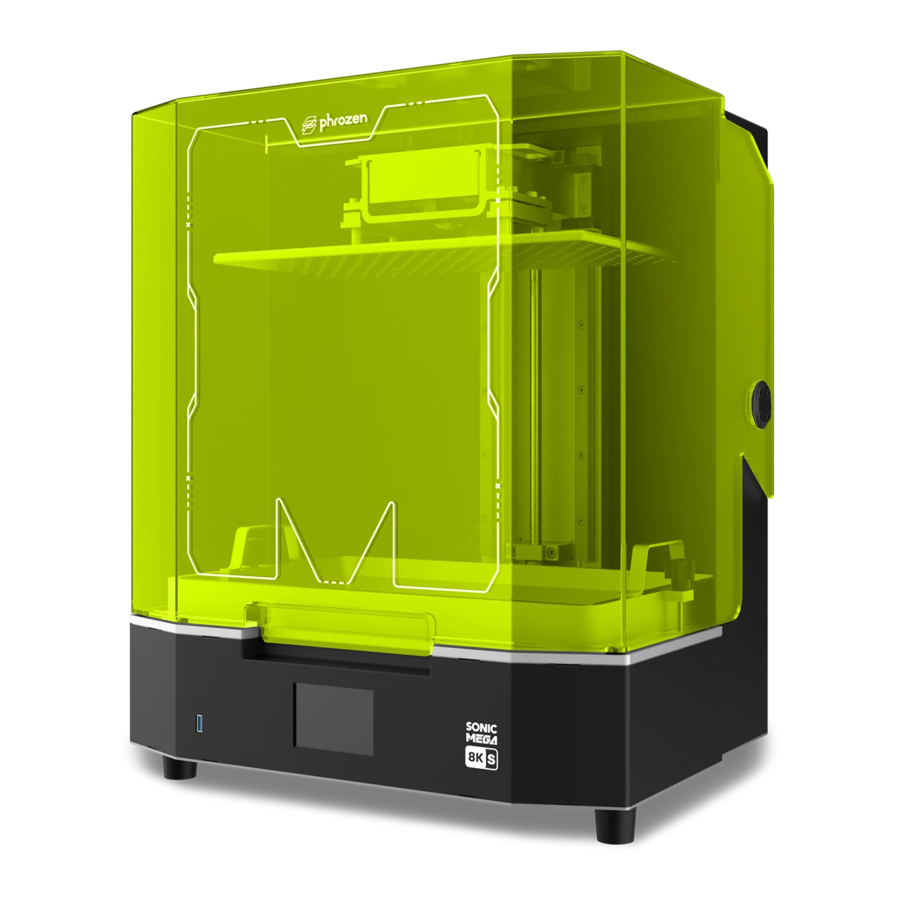

Phrozen Sonic Mega 8K S Handbuch

Einleitung

Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf. Beachten Sie besonders die Sicherheitshinweise. Bei Fragen oder Anmerkungen zum Gerät wenden Sie sich bitte an die Kundenhotline.
www.alza.co.uk/kontakt
✆ +44 (0)203 514 4411
Importeur Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz
Bitte lesen Sie das Handbuch des Sonic Mega 8K S gründlich durch und befolgen Sie die Anweisungen Schritt für Schritt, um das beste Druckerlebnis zu erzielen.

Druckerkomponenten

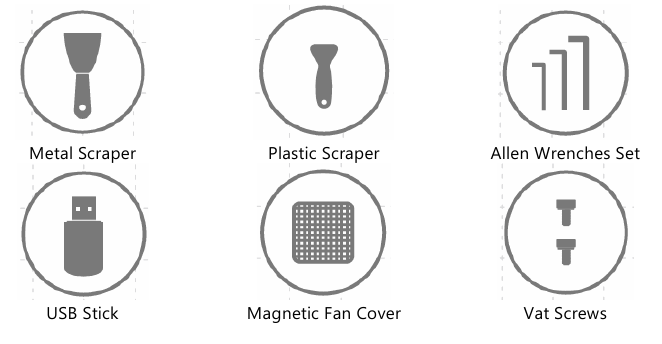

Der Werkzeugkasten

Betrieb

Druckspezifikationen

Hardwarespezifikationen

Alle Spezifikationen wurden in einem Labor getestet und können ohne vorherige Ankündigung geändert werden. Für die neuesten Updates besuchen Sie bitte die offizielle Website von Phrozen.
Das mit dem Hauptgerät gelieferte Netzkabelset darf nicht mit anderen elektrischen Geräten als dem angegebenen Gerät verwendet werden.

Wichtige Hinweise vor dem Start

Stabile Druckumgebung

Lagern Sie Ihren 3D-Drucker in einer trockenen und gut belüfteten Umgebung. Stellen Sie ihn auf eine ebene Fläche und vermeiden Sie direkte Sonneneinstrahlung.

Schutzmaßnahmen

Stellen Sie beim Drucken und Verwenden von Harz sicher, dass Sie Handschuhe, Masken, Schutzbrillen und langärmlige Kleidung tragen.

Wartung

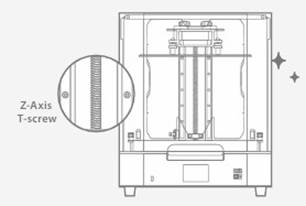

Z-Achse reinigen
Wischen Sie zuerst die T-Schraube der Z-Achse mit Reinraumtüchern ab. Tragen Sie dann eine dünne Schicht Gleitmittel auf, damit sie sich reibungslos dreht.
3D-Drucker reinigen
Verwenden Sie Desinfektionsalkohol und Seidenpapier, um den Drucker, den Harzbehälter und die Bauplatte vorsichtig zu reinigen.

Z-Achsen-Kalibrierung

Der Sonic Mega 8K S wird mit einer vorkalibrierten Bauplatte geliefert, sodass Sie sofort mit dem Drucken beginnen können.
Wenn Sie die Trennfolie wechseln oder Zubehör installieren müssen, kalibrieren Sie Ihre Z-Achse anschließend neu.

Bei technischen Fragen scannen Sie bitte die QR-Codes, um unser Support-Team zu kontaktieren.

Ihren 3D-Drucker vorbereiten

Für die erste Verwendung befolgen Sie bitte die folgenden Schritte genau, um den LCD-Test durchzuführen und sicherzustellen, dass Ihr 3D-Drucker druckbereit ist.

LCD-Test

1. Klicken Sie auf "TOOLS" (Werkzeuge). Klicken Sie dann auf "LCD TEST" (LCD-Test).
2. Prüfen Sie, ob der LCD-Bildschirm dasselbe Bild anzeigt wie auf dem Touchpanel.
3. Wenn der LCD-Bildschirm alle Bilder klar anzeigt, ist der LCD TEST (LCD-Test) abgeschlossen.

Bitte beachten Sie die tatsächliche Betriebssituation basierend auf der Druckeranzeige.

Ihren ersten Druck erstellen

Dateiformat

Der Sonic Mega 8K S ist mit den Formaten .PRZ und .CTB kompatibel. Verwenden Sie die Slicer-Software Ihrer Wahl, um Ihre .STL- oder .OBJ-Dateien in .PRZ- oder .CTB-Dateien zu konvertieren.

Ihre 3D-Datei vorbereiten

1. Importieren Sie auf Ihrem Computer die .STL- oder .OBJ-Datei in die Slicer-Software Ihrer Wahl.
2. Klicken Sie auf "SETTINGS" (Einstellungen), um einen neuen Drucker hinzuzufügen, und wählen Sie "Sonic Mega 8K S". Stellen Sie dann Ihre Druckparameter entsprechend dem von Ihnen verwendeten Harz ein.
3. Slicen Sie die 3D-Datei und speichern Sie sie als .CTB/.PRZ-Datei, bevor Sie sie auf einen USB-Stick übertragen.

Testdateien für Ihren ersten Druck

1. Der im Werkzeugkasten enthaltene USB-Stick enthält sowohl .STL- als auch .CTB-Dateien von zwei Testmodellen: "Phrozen test" (Phrozen Test) und "Phrozen_XP Finder" (Phrozen_XP Finder).
2. Sie können die .CTB-Dateien auf dem USB-Stick direkt mit Aqua-Gray 8K/TR300 Resin drucken.
3. Wenn Sie mit anderen Harzen drucken, slicen Sie die .STL-Dateien mit den für Ihr Harz erforderlichen kompatiblen Parametereinstellungen.
   Slicer herunterladen

   Harzprofil

   Phrozen_XP_Finder


Bitte beachten Sie das Harzprofil für die aktualisierten Druckparameter und verwenden Sie die XP_finder-Datei auf dem USB-Stick, um den optimalen Druckparameter zu finden.

Ihren ersten Druck durchführen

Dieser Drucktest ist mit Aqua-Gray 8K und der Phrozen XP Finder Testdatei durchzuführen.

1. Ziehen Sie die Schrauben an Ihrem Harzbehälter und der Bauplatte fest. Stellen Sie sicher, dass beide frei von Rückständen sind.
2. Schütteln Sie die Harzflasche 1 Minute lang. Achten Sie beim Einfüllen darauf, dass das Harz die Markierung am Harzbehälter nicht überschreitet.
3. Stecken Sie Ihren USB-Stick in den Drucker und wählen Sie "print" (Drucken). Wählen Sie die Datei Phrozen_XP_Finder_Mega8KS_AQ8K.ctb aus und starten Sie den Druck.
4. Halten Sie während des Drucks den Deckel geschlossen, um Lichteinwirkung zu vermeiden, die Ihre Ausdrucke beeinträchtigen könnte.
5. Sobald der Druck abgeschlossen ist, entfernen Sie vorsichtig die Bauplatte und verwenden Sie einen Metallschaber, um Ihren Druck vorsichtig zu entfernen.
6. Verwenden Sie 95%igen Desinfektionsalkohol oder Phrozen Wash Resin Cleaner, um Ihre gedruckten Modelle zu reinigen. Nachdem sie vollständig trocken sind, härten Sie Ihre Modelle mit einer Aushärtungsstation nach.

HINWEIS: Achten Sie beim Einsetzen des Harzbehälters darauf, die Schrauben an der Unterseite des Harzbehälters mit den Nuten der Plattform auszurichten, um Schäden durch Kratzer der Schrauben am LCD-Panel zu vermeiden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Phrozen Sonic Mega 8K S Handbuch herunterladen
