ZTE MC801A Handbuch

Produktübersicht

Achtung
Bevor Sie Wartungsarbeiten am MC801A-Gerät durchführen, müssen Sie überprüfen, ob sich das MC801A in einem sicheren Netzwerk befindet.

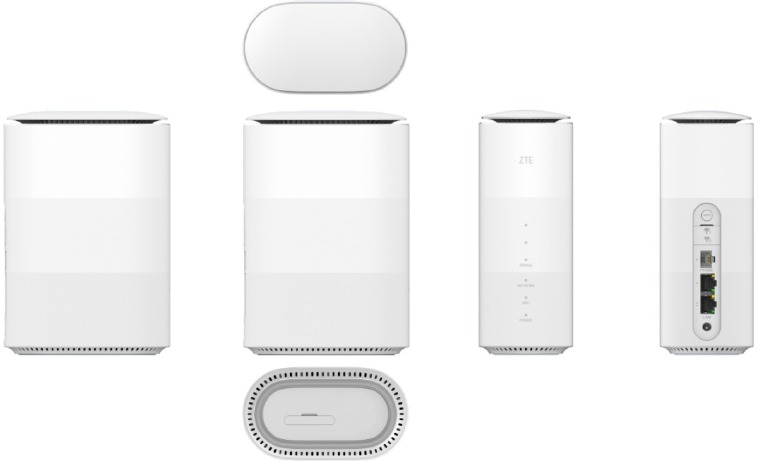

Produktübersicht

HINWEIS:
Das Bild dient nur als Referenz. Das tatsächliche Produkt kann abweichen.

Standardkonfiguration

Spezifikationen

Funktionstest

NFF-Test

Testablaufdiagramm	Testelement	Testmethode und Anforderungen	Testgerät
	Grundlegende Anforderungen	Das Zubehör ist vollständig. Das Anti-Demontage-Etikett ist unbeschädigt. Das wasserdichte Etikett weist keine Farbänderungen auf. Das Gerät ist nicht physisch beschädigt. Das Gerät ist noch unter Garantie.	Keine
	Fehlerwiederholung	(Optional) Überprüfen Sie, ob der Bildschirm leuchtet. (Optional) Testen Sie den Touchscreen und bestätigen Sie dessen Funktionalität. Testen Sie die vom Kunden beschriebenen Fehler und bestätigen Sie, dass die Fehler nicht erneut auftreten.	Testkarte
	Netzwerkverbindungstest	Verbinden Sie sich über WLAN mit MC801A. Öffnen Sie die Web-Benutzeroberfläche des MC801A und bestätigen Sie, dass die Web-Benutzeroberflächenseiten zugänglich sind.	Testkarte Computer
	WLAN-Verbindungstest	Verwenden Sie ein Mobiltelefon, um eine Verbindung zum WLAN-Netzwerk des MC801A herzustellen. Überprüfen Sie, ob das Telefon verbunden werden kann und ob der Internetzugang möglich ist.	Testkarte Mobiltelefon
Zusammenfassung	Führen Sie die Schritte 1 bis 4 aus. Tritt bei einem Schritt ein Fehler auf, beenden Sie den Test. Dieses Endgerät ist fehlerhaft. Wird bis zum Abschluss des Tests kein Fehler gefunden, wird NFF festgestellt.

HINWEIS:
Für Testelemente, die nicht in den Schritten 1 bis 4 enthalten sind, siehe das Benutzerhandbuch des MC801A.

Web-Benutzeroberfläche testen

1. Verbinden Sie sich mit dem MC801A auf eine der folgenden Arten:
   • „ Verbindung über LAN-Kabel
     Verbinden Sie den **LAN1**-Anschluss oder den **LAN2**-Anschluss des MC801A mit dem Computer über das LAN-Kabel.
     HINWEIS:
     Sie müssen die IP-Adresse als **Obtain an IP address automatically** (IP-Adresse automatisch beziehen) einstellen. Alternativ müssen Sie die IP-Adresse manuell auf **192.168.0.x** (x: 2~255) einstellen.
   • „ Verbindung über WLAN
     1. Aktivieren Sie die WLAN-Funktion auf Ihrem Computer, Mobiltelefon oder Tablet.
     2. Wählen Sie den WLAN-Hotspot-Namen des MC801A (SSID).
     3. Geben Sie das WLAN-Passwort ein, um eine Verbindung zum MC801A herzustellen.
        HINWEIS:
        Die standardmäßige WLAN-SSID und das Passwort finden Sie auf der Unterseite des MC801A.
2. Öffnen Sie die Web-Benutzeroberfläche.
   1. Öffnen Sie den Browser und rufen Sie die Adresse **192.168.0.1** auf dem Client auf, um die Web-Benutzeroberfläche zu öffnen.
   2. Geben Sie das Verwaltungs-Passwort ein, um sich bei der Web-Benutzeroberfläche anzumelden.
      HINWEIS:
      Überprüfen Sie das Standard-Verwaltungs-Passwort auf der Unterseite des Geräts.
3. Bestätigen Sie, dass jede Funktion verfügbar ist, einschließlich Internetverbindung, Einstellungen usw.
   HINWEIS:
   Eine gültige Nano-SIM-Karte ist für den Internetzugang erforderlich.

Software-Download

Vorbereitungen

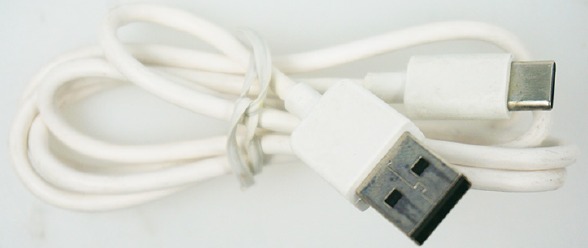

• USB Typ-C Kabel

• Service-Software

  Typ	Name/Version	Beschreibung
  Treiber	AS_PCDrvSetupV1.0.0B03	Die Softwareversionen dienen nur als Referenz. Bitte verwenden Sie die neuesten Versionen für den Software-Download.
  Download-Plattform	ZTSUFV1.0.1B10
  Plug-in	SUF_DL_MC801AV1.00.00
  Software	MC801AV1.0.0B01

Treiber installieren

1. Entpacken Sie das Treiberpaket **AS_PCDrvSetupV1.0.0B03.zip**.
2. Suchen und doppelklicken Sie auf **ZTEDrvSetup.exe**, um die Installation zu starten.

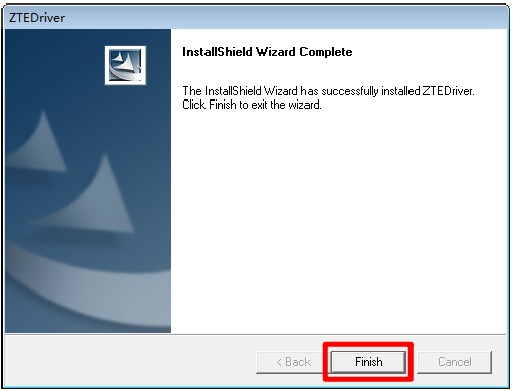

3. Warten Sie, bis die Installation abgeschlossen ist, und klicken Sie auf **Finish** (Beenden).


Download-Plattform installieren

1. Entpacken Sie das Paket der Download-Plattform und doppelklicken Sie auf das Programmsymbol **Setup.exe**, um die Installation zu starten.
2. Wählen Sie die Installationssprache und klicken Sie auf **OK** (OK).

3. Klicken Sie auf **Next** (Weiter).

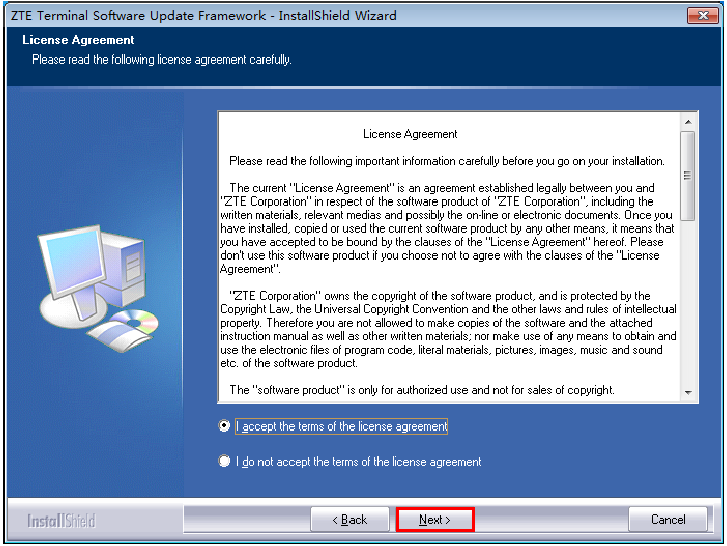

4. Akzeptieren Sie die Bedingungen der Lizenzvereinbarung und klicken Sie auf **Next** (Weiter).

5. Geben Sie den Benutzernamen und den Firmennamen ein und klicken Sie auf **Next** (Weiter).

6. Wählen Sie das Installationsverzeichnis und klicken Sie auf **Next** (Weiter).

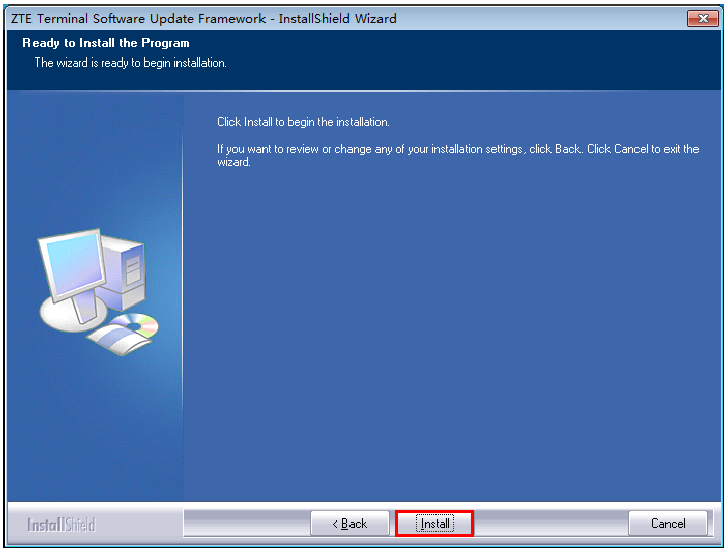

7. Klicken Sie auf **Install** (Installieren).

8. Wenn die Installation abgeschlossen ist, klicken Sie auf **Finish** (Beenden).


Plug-in installieren

1. Entpacken Sie das Plug-in-Paket und doppelklicken Sie auf **SUF_DL_MC801AV1.00.00.zas**, um die Installation zu starten.
2. Klicken Sie auf **Install** (Installieren), um das Plug-in in die Download-Plattform zu importieren.

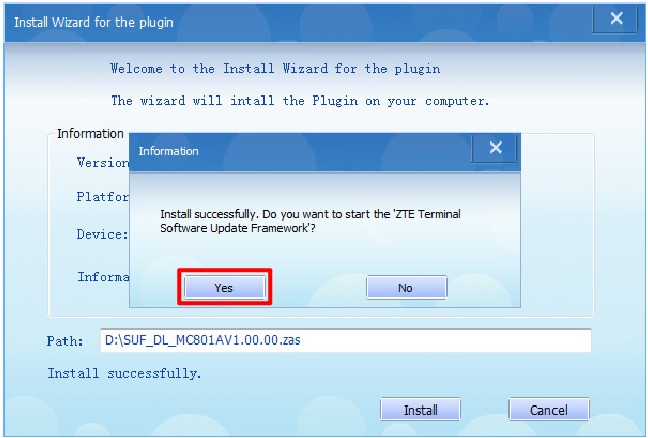

3. Wenn die Installation abgeschlossen ist, klicken Sie auf **Yes** (Ja), um die Download-Plattform auszuführen.

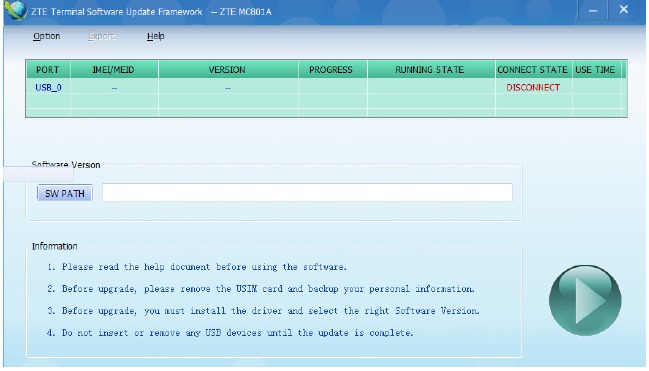

Die Hauptschnittstelle der Download-Plattform sieht wie folgt aus.

Software herunterladen

1. Entpacken Sie das Softwarepaket.

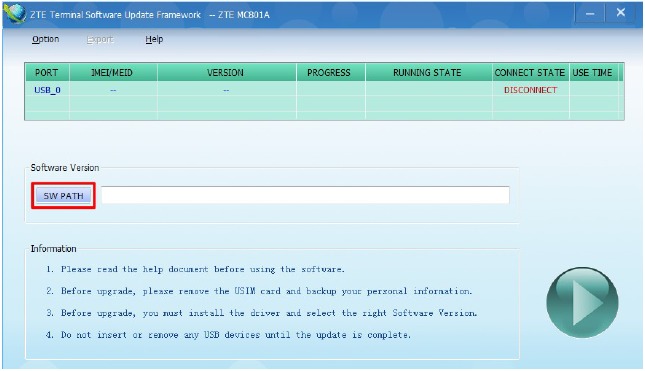

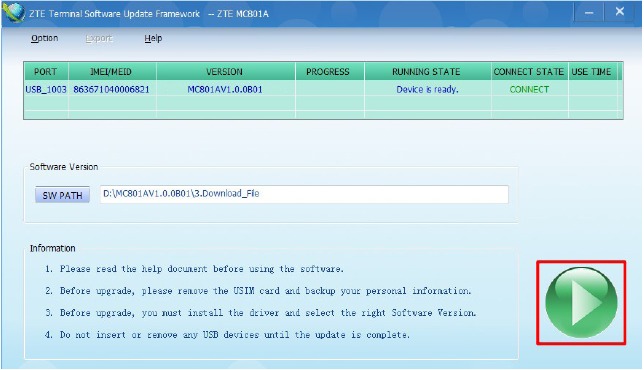

2. Öffnen Sie die Download-Plattform und klicken Sie auf **SW PATH** (SW-PFAD), um **3.Download_File** im Softwarepaket als Softwareverzeichnis auszuwählen.

3. Verbinden Sie das MC801A mit einer Stromquelle und über USB mit dem Computer. Warten Sie, bis das Gerät von der Download-Plattform identifiziert wird, und klicken Sie auf die Start-Schaltfläche, um den Download zu starten.

4. Warten Sie, bis der Download abgeschlossen ist, wie auf der Fortschrittsanzeige angegeben.

5. Nachdem der Download abgeschlossen ist, starten Sie das MC801A neu.

Demontage

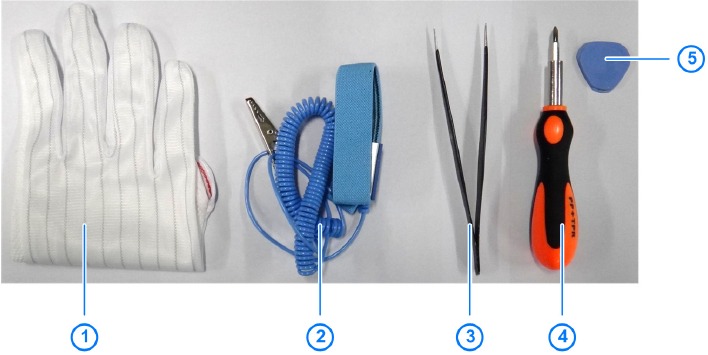

Demontagewerkzeuge

HINWEIS:
Zusätzlich zu den oben genannten gängigen Werkzeugen benötigen Sie eine Kunststoffstange.

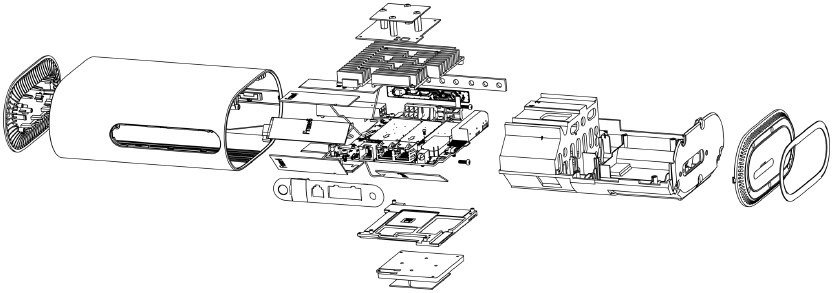

Explosionszeichnung

Demontageschritte

Das Gerät für die Demontagedemonstration dient nur als Referenz. Es ist möglicherweise nicht vollständig identisch mit Ihrem Gerät.

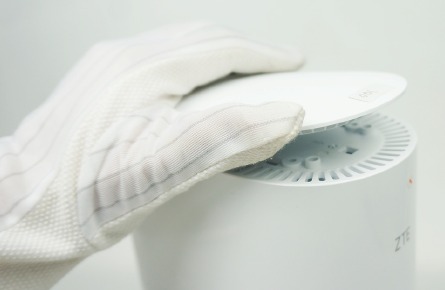

1. Die obere Abdeckung entfernen.

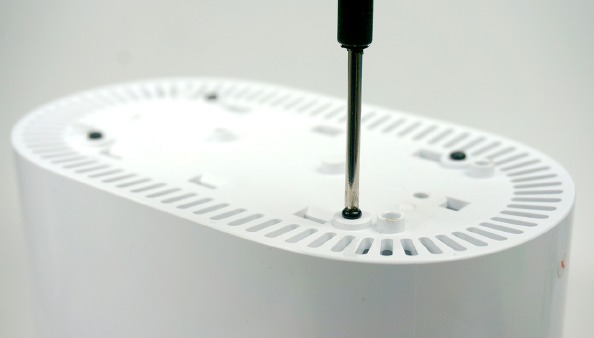

2. Die 4 Schrauben von der Oberseite der Frontabdeckung entfernen.

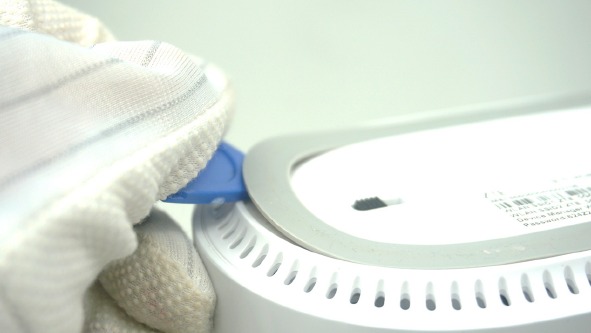

3. Die Fußplatte von der Unterseite des Geräts trennen.

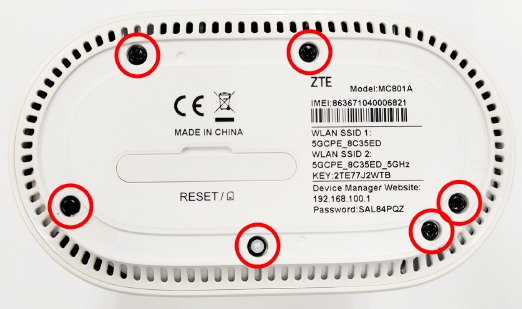

4. Die 6 Schrauben von der Unterseite der unteren Abdeckung entfernen.

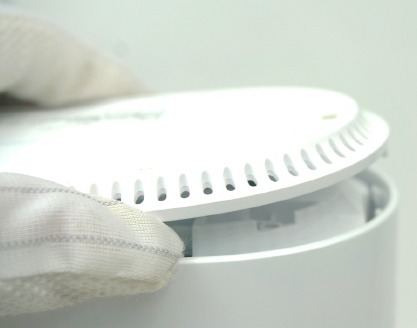

5. Die untere Abdeckung entfernen.

6. Die dekorative Schnittstellenplatte entfernen.
   HINWEIS:
   Verwenden Sie ein Kunststoffhebelwerkzeug. Die Verwendung eines Metallhebelwerkzeugs kann die Schnittstellenplatte zerkratzen.

7. Die Hauptplatinenhalterung von der Unterseite der Frontabdeckung herausziehen und entfernen.

8. Die 4 Schrauben der Richtantenne 2 entfernen.

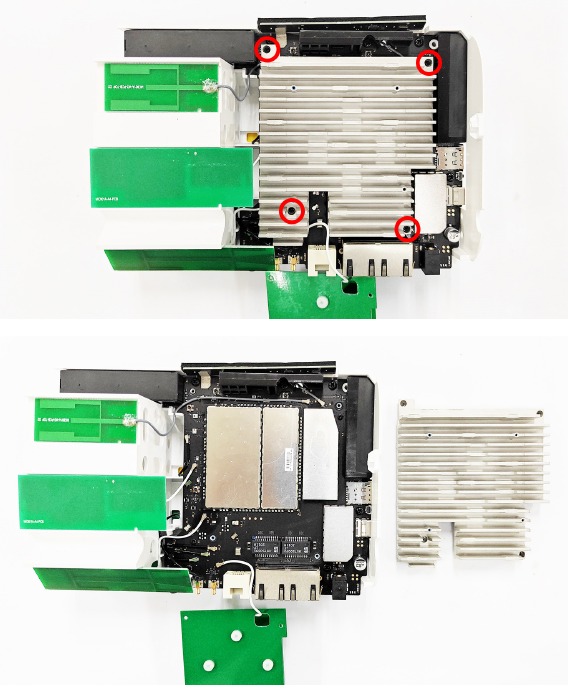

9. Die 4 Schrauben des Kühlkörpers 2 entfernen und den Kühlkörper 2 abnehmen.

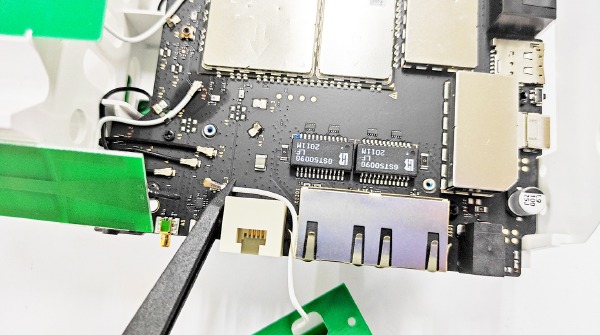

10. Das HF-Kabel der Richtantenne 2 von der Hauptplatine trennen.

11. Die HF-Kabel von der Hauptplatine trennen und die Antennen A4, A6 und W2 entfernen.

12. Die Hauptantenne 1 von der Hauptplatinenhalterung entriegeln und entfernen.

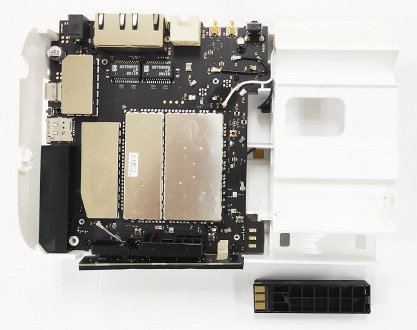

13. Die HF-Kabel von der Hauptplatine trennen.

14. Die Antennen A5 und A8 von der anderen Seite der Halterung entfernen.

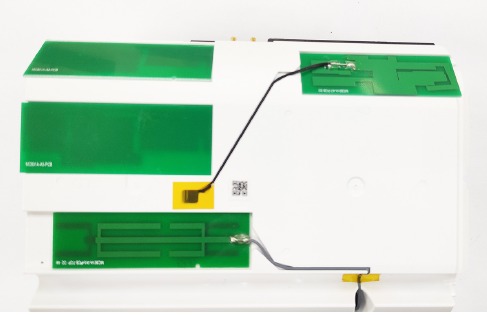

15. Die HF-Kabel von der Hauptplatine entfernen.

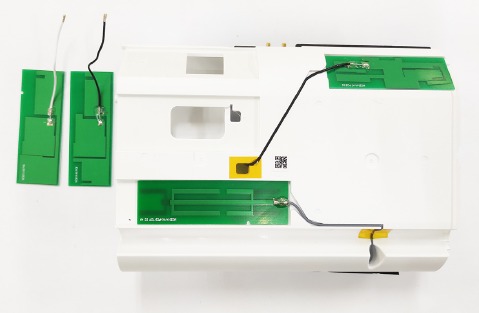

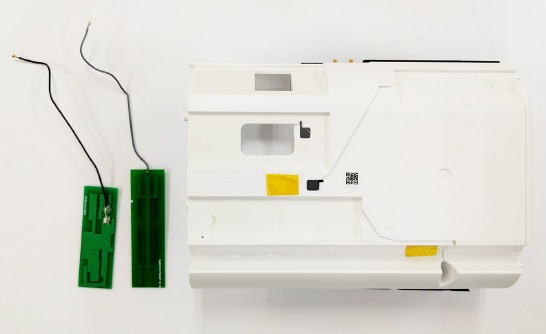

16. Von der anderen Seite der Halterung die Isolierbänder und die Antennen W1 und A7 entfernen.

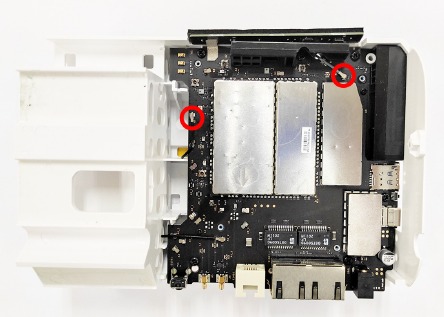

17. Die 6 Schrauben entfernen, die die Hauptplatine an der Halterung befestigen.

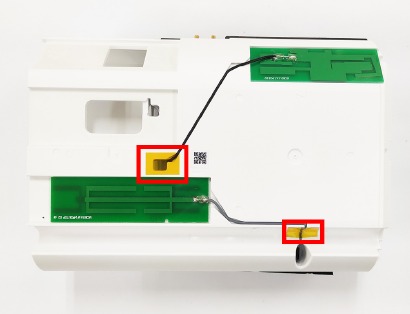

18. Die Hauptplatine aus der Halterung nehmen.

19. Die LED-Zusatzplatine von der Hauptplatine trennen.

20. Das leitfähige Tuch auf der Zusatzplatine und der Hauptplatine entfernen.

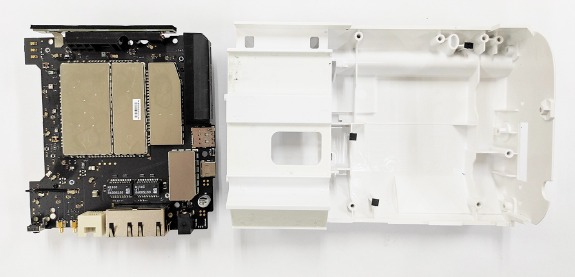

21. Die Diversity-Antenne und die Hauptantenne 2 entriegeln und entfernen.

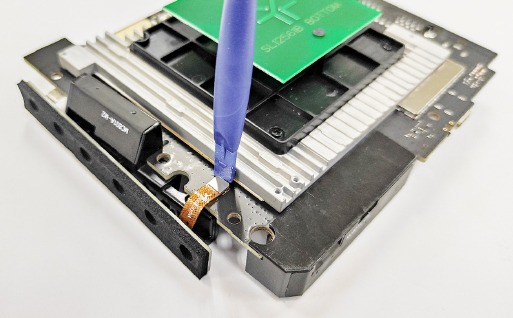

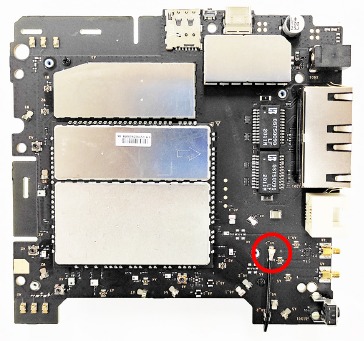

22. Das HF-Kabel von der Hauptplatine trennen.

23. Auf der anderen Seite die Schrauben der Richtantenne 1 entfernen und die Antenne abnehmen.

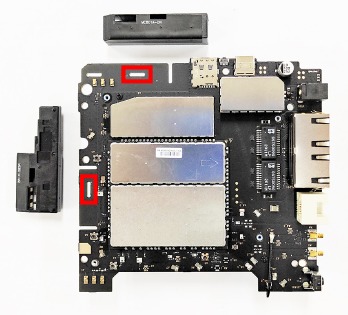

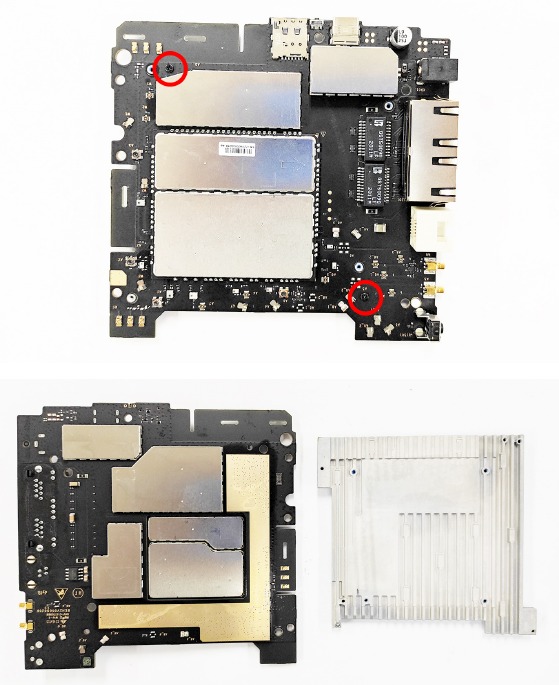

24. Die Schrauben von der Hauptplatine entfernen und den Kühlkörper 1 abnehmen.


Zusammensetzen

Prinzip und Logikplatinen

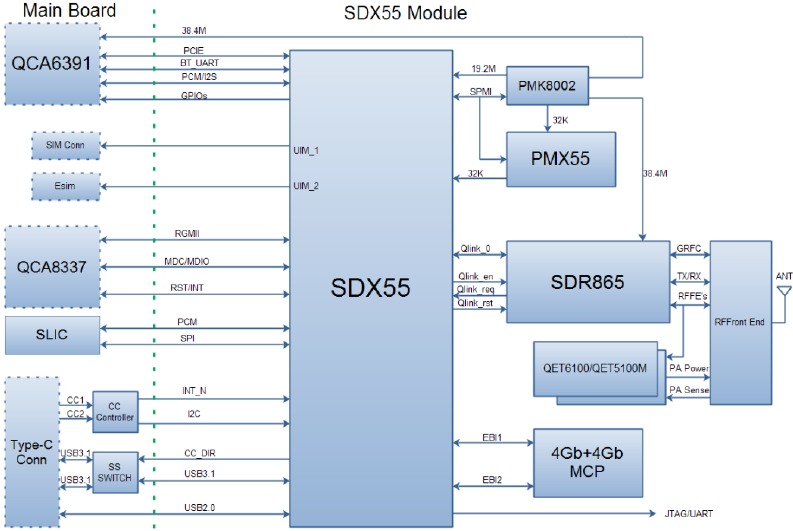

Prinzip-Blockschaltbild

Verteilung der Hauptkomponenten

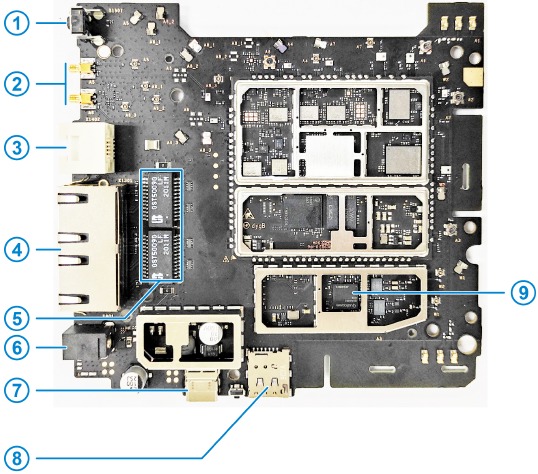

• Hauptplatine, Ansicht von oben


  Nr.	Name
  1	WPS-Taste
  2	Anschlüsse für externe Antennen
  3	RJ11-Schnittstelle
  4	RJ45-Schnittstellen
  5	Ethernet-Transformator
  6	Gleichstromanschluss
  7	USB Typ-C Buchse
  8	nano-SIM-Kartensteckplatz
  9	Bluetooth-/Wi-Fi-Chip

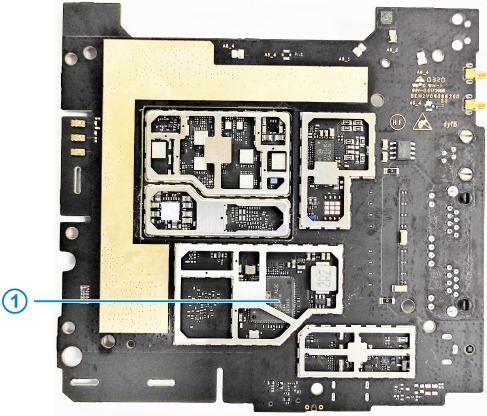

• Hauptplatine, Ansicht von unten


  Nr.	Name
  1	Ethernet-Switch

Fehlerbehebung

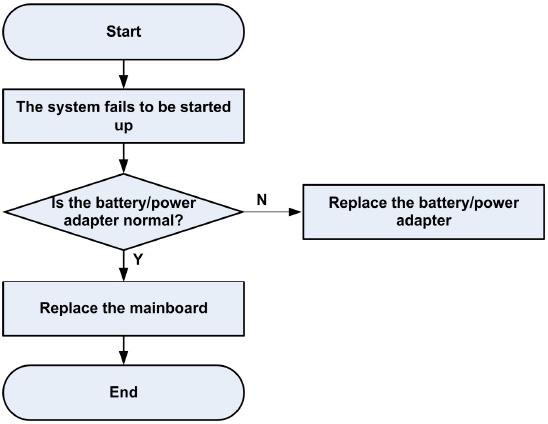

Startfehler

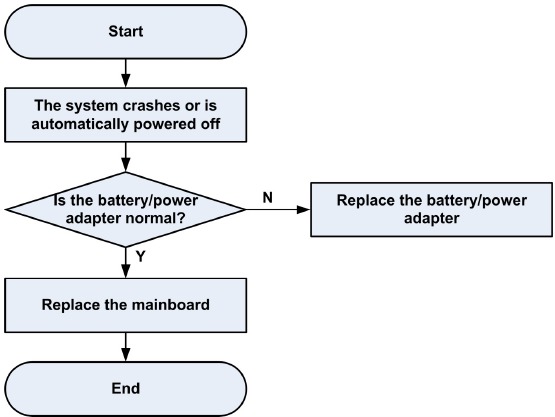

Systemabstürze/Automatische Abschaltung

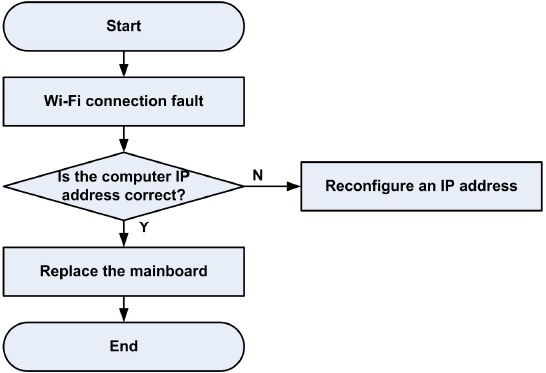

Wi-Fi-Verbindungsfehler

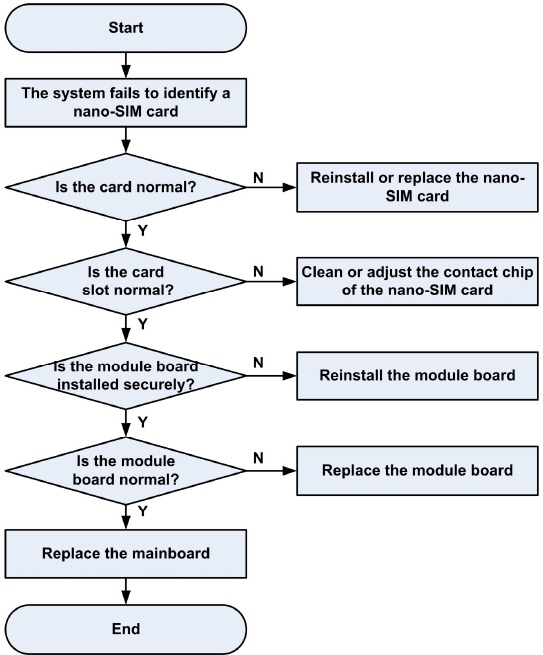

nano-SIM-Karte nicht erkannt

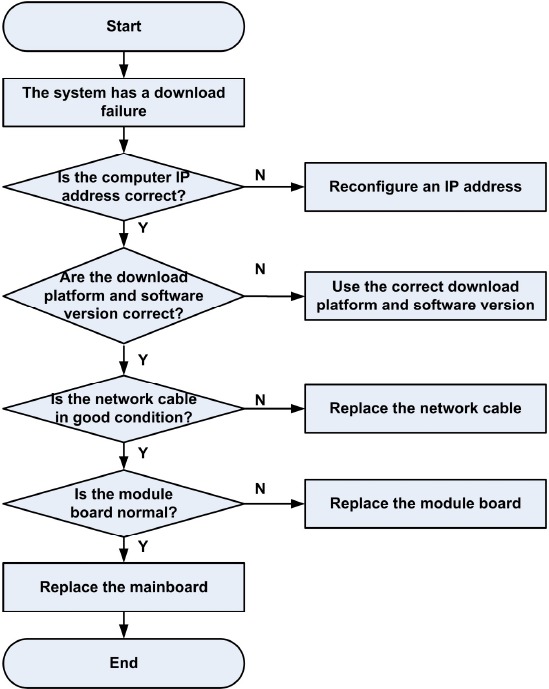

Download-Fehler

Anormale Anzeigen

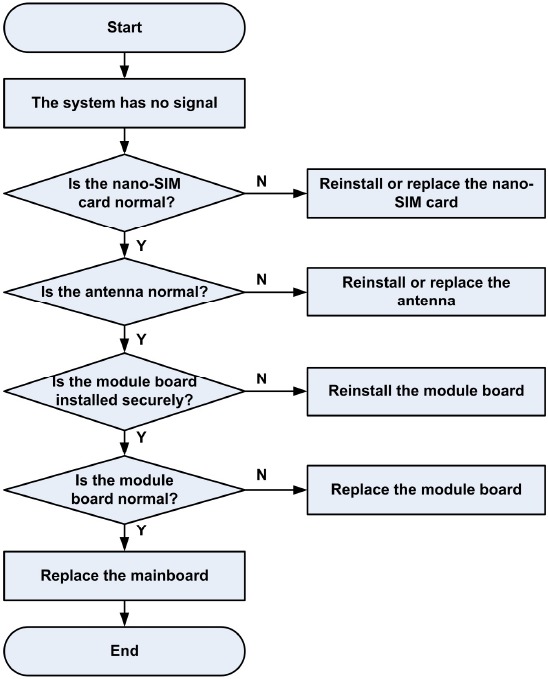

Kein Signal

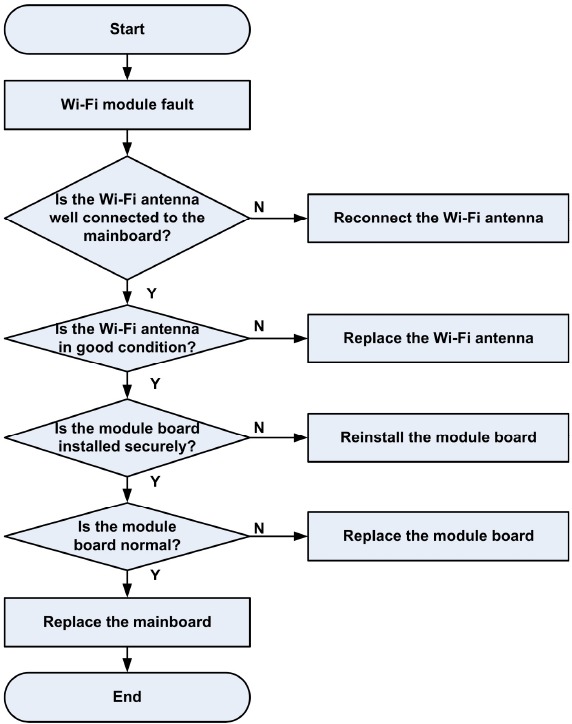

Wi-Fi-Modulfehler

Kontaktieren Sie uns

• Webseite
  Sie erhalten Produktvorstellungen und Service-Support auf unserer Terminal-Webseite (https://www.ztedevices.com). Sie können auch Produkthandbücher und Software herunterladen und die FAQs überprüfen. Ihre Online-Anfrage wird innerhalb von 24 Stunden beantwortet.
• E-Mail
  Wenn Sie Ratschläge, Vorschläge oder Anforderungen zu unseren Produkten haben, senden Sie diese bitte an mobile@zte.com.cn. Antworten erfolgen innerhalb von 2 Werktagen.
• Hotline

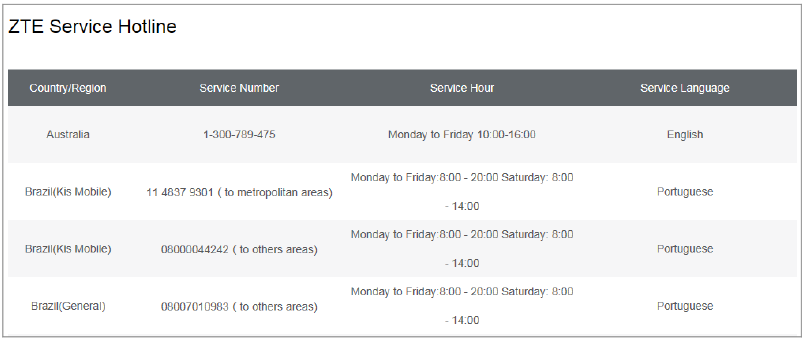

  Um Informationen zur Hotline und den Servicezeiten für Ihr Land oder Ihre Region zu erhalten, besuchen Sie bitte https://www.ztedevices.com/en/support/hotlines.

Sie können auch die ZTE Kundendienst-Hotline für Terminals +86-755-26779999 (Servicezeiten (China): 8:30 - 20:30 Uhr) anrufen, um mehr über unseren technischen Support für ZTE Terminals zu erfahren.
