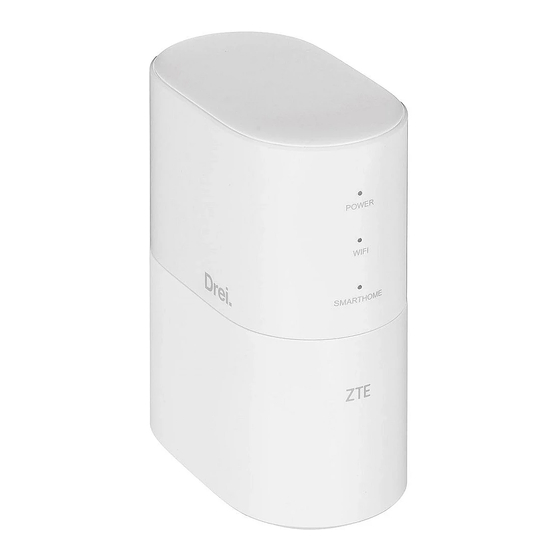

ZTE MF18A Schnellstartanleitung

ZTE MF18A Schnellstartanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MF18A
Schnellstartanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZTE MF18A

Inhaltszusammenfassung für ZTE MF18A

  • Seite 1 MF18A Schnellstartanleitung...

  • Seite 3: Lernen Sie Ihr Neues Gerät Kennen

    1. Lernen Sie Ihr neues Gerät kennen Erstes Kennenlernen Ihres MF18A Die folgende Abbildung dient lediglich Referenzzwecken.
  • Seite 4 LED Anzeigen WPS-Taste • H alten Sie die Taste für etwa 2 Sekunden gedrückt, wenn Sie ein Mesh-Netzwerk erstellen, um ein weiteres neues Gerät zu koppeln. • H alten Sie die Taste für etwa 2 Sekunden gedrückt, um nach dem Erstellen des Mesh-Netzwerks die WPS- Funktion zu aktivieren. WAN/LAN1-Anschluss Verbinden Sie sich über ein Netzwerkkabel mit dem WAN. LAN2-Anschluss Verbinden Sie sich über ein Netzwerkkabel mit einem PC. 5. USB-Anschluss Typ-C Schließen Sie das Original-Ladegerät an, (output: 5V, 2.1A). HINWEIS: Bitte verwenden Sie nur das Original-Ladegerät und das USB- Typ-C-Kabel mit dem Gerät.

  • Seite 5: Led-Anzeigen

    LED Anzeigen Anzeige Status Beschreibung Durchgehend blau Das Ladegerät ist angeschlossen und EIN/AUS- funktioniert normal. TASTE Licht aus Das Ladegerät wurde getrennt. Durchgehend blau Das WLAN funktioniert ordnungsgemäß. Langsam blau Das Mesh-Netzwerk wurde nicht blinkend erfolgreich erstellt. Schnell blau • W PS ist aktiv. blinkend • D as Mesh-Netzwerk wird erstellt. WIFI Lila Das WLAN-Signal ist schlecht.

  • Seite 6: Verbindungsmöglichkeiten

    * Wenn die Software aktualisiert wird, blinken WIFI und INTERNET abwechselnd. Schalten Sie Ihr Gerät während des Software-Upgrades nicht aus. Verbindungsmöglichkeiten Dieses Gerät unterstützt die Mesh-Funktion, ist aber auch als Router einsetzbar. • W enn Sie bereits ein anderes Gerät haben, das die Mesh-Funktion unterstützt, können Sie den MF18A als Erweiterungsgerät verwenden, um Ihr WLAN-Mesh-Netz zu erweitern. Entsprechende Informationen zum Erweitern des WLAN-Mesh-Netzes mit einem neuen Gerät finden Sie in Kapitel 4. • S ie können auch den MF18A als Ausgangsgerät verwenden, um ein WLAN-Mesh-Netzwerk zu erstellen und dann weitere kompatible Geräte hinzufügen. Informationen zum Erstellen eines Mesh-Netzwerks finden Sie in den Kapiteln 2 bis 5.
  • Seite 7 • W enn Sie den MF18A mit keinem anderen WLAN-Mesh- Gerät in Ihrem Haus verbinden wollen, können Sie dieses Gerät auch als normalen Router verwenden. Lesen Sie bitte Kapitel 2 und Kapitel 6, um Ihr Gerät als Router einzurichten. HINWEISE: Lesen Sie in der Bedienungsanleitung Ihres alten Geräts nach, ob das Gerät die Mesh-Netzwerkfunktion unterstützt oder nicht. Mesh-Netzwerk Mit einem weiteren MF18A Mesh-Router können Sie ein größeres WLAN-Netzwerk in Ihrem Haus erstellen, welches eine lückenlose WLAN-Abdeckung im ganzen Haus gewährleistet. Wenn Sie sich zum ersten Mal auf der Konfigurationsseite des MF18A anmelden, lesen Sie bitte die Eingabeaufforderungen für die Einstellungen. Sie haben folgende zwei Möglichkeiten, um Ihr Mesh-Netzwerk mit dem Internet zu verbinden. • Verbindung über Netzwerkkabel • Kabellose Verbindung über WLAN Die folgenden Abbildungen dienen lediglich Referenzzwecken.
  • Seite 8 Verbindung über Netzwerkkabel  Verbinden Sie den WAN/LAN1-Anschluss Ihres Mesh-Routers via Netzwerkkabel mit dem WAN-Anschluss Ihres Internet- Routers.
  • Seite 9 Kabellose Verbindung über WLAN  Verbinden Sie Ihren Mesh-Router mit dem WLAN-Netzwerk Ihres Internet-Routers. Dazu betätigen Sie die WPS-Taste Ihres Internet-Routers sowie die WPS-Taste des Mesh-Routers.
  • Seite 10 Nur Router Sie können Ihr Gerät auch als normalen Router verwenden. Verbindung über Netzwerkkabel  Verbinden Sie den WAN/LAN1-Anschluss Ihres Mesh-Routers via Netzwerkkabel mit dem WAN-Anschluss Ihres Internet- Routers.
  • Seite 11 Kabellose Verbindung über WLAN  Verbinden Sie Ihren Mesh-Router mit dem WLAN-Netzwerk Ihres Internet-Routers. Dazu betätigen Sie die WPS-Taste Ihres Internet-Routers sowie die WPS-Taste des Mesh-Routers.
  • Seite 12 2. Mit Ihrem neuen Gerät verbinden Schließen Sie das Original-Ladegerät an Ihr neues Gerät 2. S uchen Sie nach der WLAN SSID Ihres Gerätes auf einem Smartphone, Tablet oder Laptop. 3. G eben Sie das Kennwort ein und verbinden Sie sich mit Ihrem neuen Gerät.
  • Seite 13 HINWEISE: • D ie Standard-SSID- und Kennwort entnehmen Sie dem Geräteaufkleber. • S ie können Ihren Computer auch über ein Netzwerkkabel mit dem LAN2-Port verbinden.
  • Seite 14 3. Ihr Mesh-Netzwerk erstellen 1. V erbinden Sie Ihren Laptop, Ihr Smartphone oder andere Clients mit Ihrem Gerät. 2. S tarten Sie den Internetbrowser, und geben Sie http://192.168.18.1 in die Adressleiste ein. 3. G eben Sie das Kennwort ein, um sich auf der MF18A- Konfigurationsseite anzumelden. HINWEIS: Das Standardkennwort entnehmen Sie dem Geräteaufkleber.
  • Seite 15 4. K licken Sie auf , wählen Sie Haupt-Node und klicken Sie auf " Anwenden ". 5. S tellen Sie Ihre WLAN-Parameter für das Mesh-Netzwerk ein, wenn Sie die Standardeinstellungen ändern möchten und klicken Sie dann auf " Anwenden ".
  • Seite 16 HINWEIS: Bitte merken Sie sich die von Ihnen festgelegten WLAN- Parameter. Ihr Smartphone, Tablet, Laptop oder andere Clients werden sie nutzen, um in Ihrem Mesh-Netzwerk beizutreten. 6. K licken Sie auf , um zurück auf die Startseite zu gelangen. 7. K licken Sie auf , wählen Sie den Internetverbindungsmodus. Der Standardverbindungsmodus ist Dynamische IP. PPPoE/Statische IP/Dynamische IP: Sie müssen das  Internet über Netzwerkkabel mit dem WAN/LAN1-Port verbinden.
  • Seite 17 WLAN: Klicken Sie auf Scannen, um nach dem WLAN-  Hotspot zu suchen, der Sie mit dem Internet verbinden kann oder klicken Sie auf Hotspot hinzufügen, um die WLAN-Informationen hinzuzufügen und diesem dann beizutreten. 4. Neues Gerät zu Ihrem Mesh-Netzwerk hinzufügen Sie können ein neues Gerät des gleichen Modells zu Ihrem Mesh-Netzwerk hinzufügen. Bitte wählen Sie eine der folgenden Methoden. Methode 1: 1. D rücken Sie die WPS-Taste auf dem Basisgerät oder auf einem beliebigen Gerät in Ihrem Mesh-Netzwerk.
  • Seite 18 2. D rücken Sie die WPS-Taste auf einem neuen Gerät innerhalb von 2 Minuten. Basisgerät Erweiterungsgerät Methode 2: 1. M elden Sie sich auf der MF18A Konfigurationsseite auf Ihrem neuen Gerät an. 2. K licken Sie auf , klicken Sie auf Scannen, um nach dem Mesh-Netzwerk zu suchen oder klicken Sie auf Hotspot hinzufügen, um die Mesh-Netzwerkinformationen hinzuzufügen und treten Sie dann bei.
  • Seite 19 HINWEIS: Wenn Sie die WLAN-Einstellungen des Mesh-Netzwerks ändern, verwenden Sie bitte die Parameter, die Sie für die Verbindung zu Ihrem Mesh-Netzwerks festgelegt haben. Wenn nicht, entnehmen Sie die Standardinformationen dem Geräteaufkleber. 5. Ihr Mesh-Netzwerk nutzen 1. S uchen Sie auf Ihrem Smartphone, Tablet, Laptop oder einem anderen Client nach dem Mesh-Netzwerk. 2. W ählen Sie die SSID und geben Sie das Kennwort Ihres Mesh-Netzwerks ein. 3. S ie sind mit dem Internet verbunden. HINWEIS: Wenn Sie die WLAN-Einstellungen des Mesh-Netzwerks ändern, verwenden Sie bitte die Parameter, die Sie für die Verbindung zu Ihrem Mesh-Netzwerks festgelegt haben. Wenn nicht, entnehmen Sie die Standardinformationen dem Geräteaufkleber.
  • Seite 20 6. Ihr Gerät als Router nutzen 1. V erbinden Sie Ihren Laptop, Ihr Smartphone oder andere Clients mit Ihrem Gerät. 2. S tarten Sie den Internetbrowser, und geben Sie http://192.168.18.1 in die Adressleiste ein. 3. G eben Sie das Kennwort ein, um sich auf der MF18A Konfigurationsseite anzumelden. HINWEIS: Das Standardkennwort entnehmen Sie dem Geräteaufkleber.
  • Seite 21 4. K licken Sie auf , um das Mesh-Netzwerk auszuschalten. 5. K licken Sie auf , wählen Sie den Internetverbindungsmodus. Der Standardverbindungsmodus ist Dynamische IP.
  • Seite 22 PPPoE/Statische IP/Dynamische IP: Sie müssen das  Internet über Netzwerkkabel mit dem WAN/LAN1-Port verbinden. WLAN: Klicken Sie auf Scannen, um nach dem WLAN-  Hotspot zu suchen, der Sie mit dem Internet verbinden kann oder klicken Sie auf Hotspot hinzufügen, um die WLAN-Informationen hinzuzufügen und diesem dann beizutreten. 6. Das Internet steht jetzt zu Ihrer Verfügung.

  • Seite 23: Rechtliche Informationen

    RECHTLICHE INFORMATIONEN Copyright © 2019 ZTE CORPORATION. Alle Rechte vorbehalten. Teile dieses Benutzerhandbuchs dürfen ohne die vorherige schriftliche Zustimmung der ZTE Corporation in keiner Form entnommen, vervielfältigt, übersetzt oder in irgendeiner Form und unter Verwendung beliebiger Mittel, ob elektronisch oder mechanisch, inklusive der Erstellung von Fotokopien und Mikrofilmen, verwendet werden. Die Anleitung wird von der ZTE Corporation herausgegeben. Wir behalten uns das Recht vor, Druckfehler und Angaben ohne vorherige Benachrichtigung zu korrigieren oder zu ändern. Version-Nr.: R1.0...

  • Seite 24: Fehlerbehebung

    Fehlerbehebung Problem Empfohlene Aktion Mein Gerät • V ergewissern Sie sich, dass das angeschlossene funktioniert nicht Ladegerät ein Original Ladegerät ist. richtig. • Ü berprüfen Sie die Software und aktualisieren Sie die Software auf die neueste Version. Mein • S tellen Sie sicher, dass das Basisgerät Erweiterungsgerät eingeschaltet ist. kann sich nicht mit • D er Abstand zwischen Basisgerät und dem Basisgerät Erweiterungsgerät ist zu groß, um sie miteinander verbinden. zu koppeln.
  • Seite 25 • D ie Geschwindigkeit hängt von der Signalstärke Übertragungsrate ab. Überprüfen Sie die WLAN-Signalstärke. beim Hochladen • W eitere Hilfestellungen erhalten Sie von Ihrem und Herunterladen Internetanbieter. ist sehr gering. Ich kann die MF18A • D ie richtige Adresse eingeben. Die Konfigurationsseite Standardadresse lautet: http://192.168.18.1. nicht aufrufen. • N ur einen Netzwerkadapter für Ihren Computer verwenden. • V erwenden Sie keinen Proxyserver. Die WLAN- • V ergewissern Sie sich, dass die WLAN-Funktion Verbindung auf beiden Geräten aktiv ist.
  • Seite 26 Ü berprüfen Sie die Software auf jedem Gerät und aktualisieren Sie die Software auf die neueste Version. • D rücken Sie die WPS-Taste auf jedem Gerät in Ihrem Mesh-Netzwerk und drücken Sie dann die WPS-Taste auf dem neuen Gerät innerhalb von 2 Minuten. • P latzieren Sie die beiden Geräte beim Koppeln näher zueinander. • D rücken Sie die WPS-Taste während der Kopplung nicht auf anderen Geräten. Informationen zum • D as Kennwort für die WLAN-Verbindung befindet Kennwort sich auf dem Geräteaufkleber. • D as Standard-Kennwort der MF18A Konfigurationsseite entnehmen Sie bitte dem Geräteaufkleber. • W enn Sie Ihre eigenen WLAN-Parameter festlegen, merken Sie sich diese bitte.

  • Seite 27: Weitergehende Hilfe

    Weitergehende Hilfe Auf die folgenden Arten können Sie Hilfe zu Ihrem Produkt erhalten: • Senden Sie eine E-Mail an mobile@zte.com.cn • Besuchen Sie www.ztedevices.com Warnung und Hinweis Sicherheitsvorkehrungen • M anche elektronischen Geräte sind anfällig für elektromagnetische Störungen. Das Gerät möglichst weit entfernt von Fernsehern, Radios und anderen elektronischen Geräten aufstellen, um elektromagnetische Störungen zu vermeiden. • D as Gerät kann die Funktion von medizinischen Geräten wie Hörgeräten oder Herzschrittmachern beeinträchtigen. Wenden Sie sich vor dem Einsatz des Geräts an einen Arzt oder den Hersteller Ihres medizinischen Geräts. • B itte halten Sie mindestens 20 Zentimeter Abstand von Ihrem Gerät.
  • Seite 28 • V erwenden Sie Ihr Gerät nicht in gefährlichen Umgebungen wie Ölhäfen oder Chemiefabriken, in denen explosive Gase oder explosive Produkte verarbeitet werden. • V erwenden Sie ausschließlich Original-Zubehör oder von ZTE autorisiertes Zubehör. Nicht autorisiertes Zubehör kann die Leistung des Geräts beeinträchtigen, das Gerät beschädigen oder Sie in Gefahr bringen. • V ersuchen Sie nicht, das Gerät zu zerlegen. Es enthält keine Bauteile, die vom Benutzer gewartet werden können. • L assen Sie das Gerät und sein Zubehör niemals mit Flüssigkeiten oder Feuchtigkeit in Berührung kommen. Tauchen Sie das Gerät nicht in Flüssigkeiten. • L egen Sie keine Objekte auf dem Gerät ab. Das Gerät kann sonst zu heiß werden. • D as Gerät muss in einer gut belüfteten Umgebung verwendet werden. • S etzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus, und lagern Sie es nicht an heißen Orten. Hohe...

  • Seite 29: Reinigen Und Warten

    • L assen Sie Kinder nicht mit dem Gerät oder Ladegerät spielen. • D as Gerät ist nur für den Gebrauch in Innenbereichen bestimmt. Verwenden Sie das Gerät nicht im Freien. • Z ubehör mit Steckverbindung sollte sich bei Betrieb in der Nähe des Netzanschlusses befinden und leicht zugänglich sein. Reinigen und Warten • V erwenden Sie zur Reinigung der Karte ein antistatisches Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden, da diese das Kunststoffgehäuse beschädigen. Schalten Sie Ihr Gerät aus, bevor Sie es reinigen. • V erwenden Sie das Gerät innerhalb des Temperaturbereichs von –10°C bis +55°C und die Temperaturbereich für die Lagerung liegt zwischen -40°C und +70°C. Luftfeuchtigkeit: 5 % bis 95 %. • V erwenden Sie Ihr Gerät nicht während eines Gewitters. Ziehen Sie den Netzstecker aus der Steckdose.

  • Seite 30: Eingeschränkte Garantie

    Eingeschränkte Garantie Diese Garantie deckt keine durch die folgenden Ursachen hervorgerufenen Defekte oder Fehlleistungen des Geräts ab: Reguläre Abnutzungserscheinungen. ii. N ichtbefolgung der von ZTE bereitgestellten Installations-, Betriebs- und Wartungsanleitungen durch den Endbenutzer. iii. U nsachgemäßer Umgang, unsachgemäße Verwendung, Nachlässigkeit oder unsachgemäße Installation, Zerlegung, Wartung oder fehlerhafte Bedienung des Produkts durch den Endbenutzer. iv. Ä nderungen oder Reparaturen, die nicht durch ZTE oder durch ZTE zertifiziertes Personal vorgenommen wurden.
  • Seite 31 J edwede andere Fehlerquelle, die auf die Verwendung des Produkts für nicht vorgesehene Verwendungszwecke zurückzuführen ist. Unter den oben beschriebenen Umständen haben Endbenutzer keinerlei Recht, ein ZTE-Produkt zurückzuweisen, zurückzugeben, oder eine Rückerstattung für ein solches Produkt zu erhalten. Diese Garantie stellt für Endbenutzer das einzige Rechtsmittel und für ZTE die einzige Haftbarkeit zu defekten oder fehlerhaften Produkten dar. Sie gilt anstelle aller anderen ausdrücklichen, stillschweigenden oder gesetzlichen Garantien, u. a. der stillschweigenden Garantien der Marktgängigkeit und der Eignung für einen bestimmten Zweck, sofern dies nicht durch Gesetze anders bestimmt ist.

  • Seite 32: Haftungsbeschränkung

    Haftungsbeschränkung ZTE kann für keinerlei Gewinnverluste oder indirekte, besondere, anfallende oder Folgeschäden haftbar gemacht werden, die auf der Verwendung dieses Produkts beruhen oder sich im Zusammenhang mit dieser Verwendung ergeben, unabhängig davon, ob ZTE über die Möglichkeit solcher Schäden informiert wurde, davon wusste oder davon hätte wissen sollen, einschließlich, jedoch nicht darauf beschränkt, verlorene Profite, Geschäftsausfälle, Kapitalkosten, Kosten, die durch Austauschdienste oder -produkte entstehen, sowie alle auf Betriebsausfällen basierenden Kosten. Hochfrequenzbelastung Dieses Gerät entspricht den CE-Vorgaben zu Strahlungsbelastung in nicht kontrollierter Umgebung. Dieses Gerät muss in einem Mindestabstand von 20 Zentimetern zwischen Strahlungsquelle und Personen installiert und betrieben werden.

  • Seite 33: Technische Angaben

    Technische Angaben Dieses Funkgerät verwendet die folgenden Frequenzbänder und die maximale Radiofrequenzenergie. HINWEIS: Die Leistung sämtlicher Produkte von ZTE entspricht den vorgegebenen Grenzwerten der Europäischen Union. Die vom Produkt unterstützten Frequenzbereiche sind modellabhängig. 802.11 a/b/g/n/ac:2.4GHz Band < 20 dBm 5GHz Band I/II/III < 20 dBm CE-Warnung Sachgemäße Verwendung Wie in diesem Handbuch beschrieben, kann Ihr Gerät nur an dafür geeigneten Standorten verwendet werden. Den Antennenbereich des Geräts nicht berühren.

  • Seite 34: Entsorgung Von Altgeräten

    Entsorgung von Altgeräten 1. M it dem Symbol eines durchgestrichenen Mülleimers versehene Produkte erfüllen die europäische Richtlinie 2012/19/EU. 2. S ämtliche elektrischen und elektronischen Produkte müssen gesondert vom Hausmüll entsorgt werden. Sie müssen bei den von der jeweiligen Kommune dafür eingerichteten Sammelstellen abgegeben werden. 3. D as ordnungsgemäße Entsorgen von Altgeräten trägt dazu bei, negative Folgen für Umwelt und Gesundheit zu verhindern. Bitte senden Sie für auf der WEEE-Richtlinie basierende Recycling-Informationen zum vorliegenden Produkt eine E-Mail an weee@zte.com.cn.

  • Seite 35: Eu-Konformitätserklärung

    EU-KONFORMITÄTSERKLÄRUNG Die ZTE Corporation erklärt hiermit, dass das Funkgerät Typ ZTE MF18A den Vorgaben der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung: http://certification.ztedevices.com Dieses Gerät ist im Frequenzbereich zwischen 5150 und 5350 MHz auf die Verwendung im Innenbereich beschränkt.
  • Seite 36 ZTE CORPORATION NO. 55, Hi-tech Road South, Shenzhen, V.R.China Postleitzahl: 518057...
