Behringer FLOW 8 Handbuch

Inhalt

FLOW 8 Bedienelemente

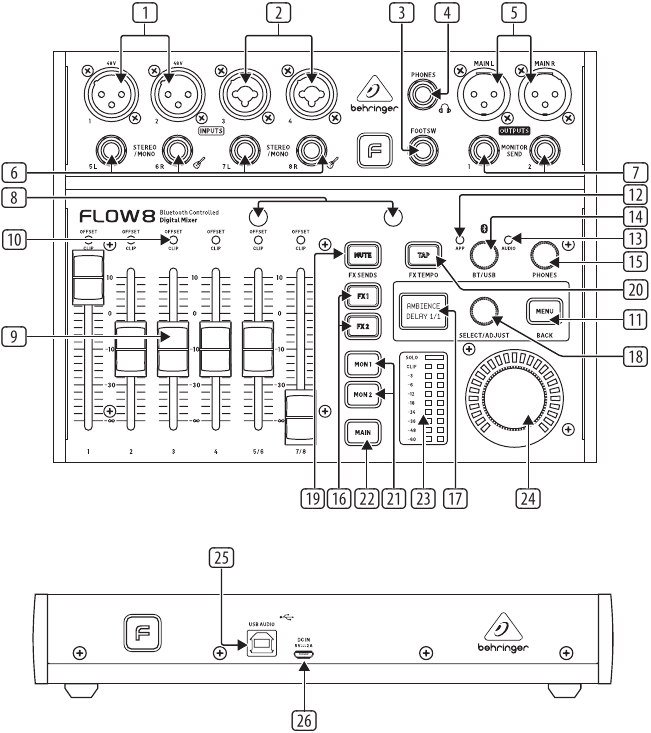

Übersicht der Bedienelemente

  1. MIC 1/MIC 2 Eingänge empfangen Audiosignale über Kabel mit symmetrischen XLR-Anschlüssen. Beide XLR-Buchsen verfügen über individuell wählbare Phantomspeisung für Kondensatormikrofone. Die Phantomspeisung kann in der Steuerungs-App aktiviert werden.
  2. MIC3/MIC 4 Kombibuchsen empfangen Audiosignale von Line-Pegel-Quellen oder dynamischen Mikrofonen über Kabel mit symmetrischen XLR-, symmetrischen ¼"-TRS- oder unsymmetrischen ¼"-TS-Anschlüssen. Um Kondensatormikrofone mit diesen Eingängen zu betreiben, benötigen Sie einen externen Vorverstärker oder eine Phantomspeisung, die +48 V liefert, wie zum Beispiel den Behringer PS400.
    Hinweis: Diese Eingänge bieten KEINE Phantomspeisung!
  3. FOOTSW Buchse zum Anschluss eines externen Einzel- oder Doppelfußschalters über einen ¼"-TRS-Anschluss.
  4. PHONES Buchse zum Anschluss von Kopfhörern über einen ¼"-TRS-Stereostecker.
  5. MAIN L/MAIN R Anschlüsse senden den finalen Stereomix über Kabel mit symmetrischen XLR-Anschlüssen aus.
  6. STEREO/MONO Eingänge können entweder Stereo-Line-Pegel-Signale (5/6 und 7/8 Stereopaare) oder ein Monosignal (5L und 7L für Mono-Line-Pegel-Quellen, 6R und 8R für Mono-Hi-Z-Signale von Gitarren und Bässen) empfangen.
  7. MONITOR SEND (MON 1/MON 2) Buchsen bieten zwei Monitorausgänge. Diese Ausgänge akzeptieren Kabel mit symmetrischen ¼"-TRS- oder unsymmetrischen ¼"-TS-Anschlüssen.
  8. HOLDING POSTS ermöglichen es Ihnen, Ihr Smartphone direkt auf dem Mischpult zu platzieren, um Pegel und Einstellungen in der Smartphone-Steuerungs-App bequem anzuzeigen.
  9. CHANNEL FADERS stellen die Mischpegel für die jeweiligen Kanäle ein. Diese Fader können auch verwendet werden, um die Send-Pegel an die MON 1/MON 2 Ausgangsbuchsen oder die internen FX 1/FX 2 Busse zu steuern, wenn dies in der Steuerungs-App oder durch Drücken der entsprechenden Hardware-Taste der Menüebene (siehe [16], [21] und [22]) ausgewählt wird.
  10. OFFSET/CLIP LEDs zeigen an, wenn die Eingangsverstärkung den Kanal-Headroom übersteuert oder wenn die Hardware-Fader sich in einer anderen Position befinden als der in der Steuerungs-App angezeigte Fader-Pegel (die LEDs erlöschen, wenn die Hardware-Fader auf den in der Steuerungs-App angezeigten Pegel zurückgestellt werden).
  11. MENU (MENÜ) Taste öffnet den Menümodus, wenn die Menüebene MAIN, MON 1 oder MON 2 ausgewählt ist. Erneutes Drücken der MENU (MENÜ)-Taste beendet den Menümodus.
  12. APP LED beginnt zu blinken, wenn die Bluetooth-Kopplung für die Steuerungs-App läuft. Wenn die Kopplung erfolgreich ist, leuchtet die LED dauerhaft. Wenn die Bluetooth-Verbindung fehlschlägt oder deaktiviert wird, erlischt die LED. Weitere Informationen finden Sie in den Bluetooth-Anweisungen unter "Getting Started" (Erste Schritte).
  13. AUDIO LED leuchtet auf, um anzuzeigen, wenn die Bluetooth-Kopplung für Audio-Streaming aktiv ist. Weitere Informationen finden Sie in den Bluetooth-Anweisungen unter "Getting Started" (Erste Schritte).
  14. BT/USB Regler stellt die Lautstärke für digitales Audio ein, das über Bluetooth oder den hinteren USB AUDIO-Anschluss in das Mischpult geleitet wird.
  15. PHONES Regler steuert die Kopfhörerlautstärke.
  16. FX 1/FX 2 Tasten schalten zwischen den beiden FX-Engines für Patch-Auswahl und Parametereinstellung um. Wenn die FX 1- oder FX 2-Menütasten ausgewählt sind, werden die Kanal-Fader zur Einstellung der Send-Pegel an die FX-Engines verwendet.
  17. MENU SCREEN (MENÜ-BILDSCHIRM) zeigt die Namen der aktuell aktiven Effekte für die beiden FX-Engines an und ermöglicht den Zugriff auf die FX-Preset-Liste, wenn die FX1- oder FX2-Taste gedrückt wird. Drücken Sie die MENU (MENÜ)-Taste, um den Menümodus zu öffnen und zu schließen. Drehen Sie den SELECT/ADJUST (AUSWÄHLEN/EINSTELLEN)-Drehgeber, um in Untermenüs zu navigieren, und drücken Sie ihn dann, um bestimmte Menüpunkte auszuwählen.
  18. SELECT/ADJUST (AUSWÄHLEN/EINSTELLEN) Drehgeber wird zum Navigieren in Menüs (drehen) und zum Bestätigen/Eingeben (drücken) verwendet.
  19. MUTE (STUMM) Taste schaltet das gesamte Audio aus dem FX-Bereich stumm.
  20. TAP (TAP) Taste ermöglicht es Ihnen, ein Tempo einzutippen, um zeitbasierte Effekte schnell anzupassen.
  21. MON 1/MON 2 Tasten wählen einen der Monitormixe für direktes Monitoring und Pegelanpassung anstelle des Hauptmixes. Um zum Hauptmix zurückzukehren, drücken Sie die MAIN (HAUPT)-Taste.
  22. MAIN (HAUPT) Taste wählt den Hauptmix für den finalen Ausgang. Drücken Sie die MAIN (HAUPT)-Taste, um zum Hauptmix zurückzukehren, nachdem Sie Monitormixe mit den MON 1- und MON 2-Tasten ausgewählt und überprüft haben.
  23. VU METER zeigt die Pegel für den Hauptmix, Monitormixe oder FX-Sendsignale an. Im SOLO-Modus ermöglicht dieses Meter eine detailliertere Gain-Einstellung auf einzelnen Eingangskanälen.
  24. MAIN Regler steuert die Master-Lautstärke für den aktuell ausgewählten Bus – FX 1, FX 2, MON 1, MON 2 oder MAIN. Die finale Lautstärkeeinstellung wird durch den LED-Ring um den Regler angezeigt. Beim Anpassen der Master-Lautstärke des aktuell ausgewählten Busses über die Smartphone-App ändert sich der LED-Ring, um die in der App für diesen Bus ausgewählte Lautstärkeeinstellung anzuzeigen.
  25. USB AUDIO Buchse ermöglicht den Anschluss an einen Computer für Audio-Streaming, Firmware-Updates und MIDI-Steuerung. Diese USB-Verbindung ermöglicht es auch, FLOW 8 als Mehrkanal-Audio-Interface für die Aufnahme auf dem Computer zu verwenden.
  26. DC IN Buchse verwendet einen Micro-USB-Anschluss zur Stromversorgung des Geräts. Die Stromversorgung sollte entweder über das mitgelieferte externe Netzteil oder eine USB-Powerbank mit Micro-USB-Anschluss erfolgen.

FLOW 8 Erste Schritte

Bluetooth-Verbindung: Streaming und Steuerung

Um Audio von einem Bluetooth-fähigen Gerät zu streamen, benötigen Sie ein Smartphone, Tablet oder einen Computer mit grundlegender Bluetooth-Audio-Konnektivität.

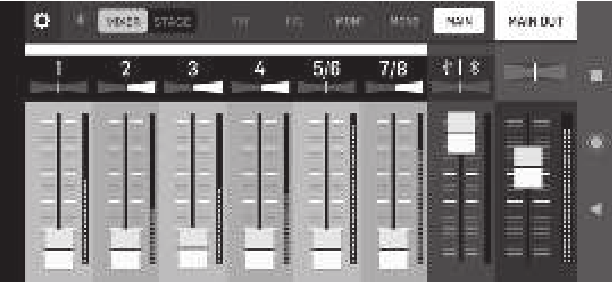

Der Mixer kann nur über die Android- oder iOS-Steuerungs-App gesteuert und bearbeitet werden. Es kann jeweils nur ein Bluetooth-Gerät verwendet werden, um den Mixer über die Steuerungs-App zu steuern.
Audio kann von einem separaten Bluetooth-Gerät oder von demselben Gerät, auf dem die Steuerungs-App läuft, gestreamt werden. Es ist jedoch maximal ein Audiogerät und ein Gerät mit der Steuerungs-App gleichzeitig zulässig.
HINWEIS: FLOW 8 verwendet zwei Arten von Bluetooth gleichzeitig: Bluetooth Low Energy (BLE) für die Steuerungs-App und reguläres Bluetooth Audio für drahtloses Audio-Streaming.

Bluetooth-Kopplung für die Steuerungs-App
Um FLOW 8 über die App von Ihrem Bluetooth-Gerät aus zu steuern, gehen Sie wie folgt vor:

  1. Laden Sie die kostenlose FLOW Steuerungs-App aus dem Apple Store oder Google Play Store herunter und installieren Sie sie.
  2. Aktivieren Sie Bluetooth auf Ihrem Smartphone oder Tablet.
  3. Drücken Sie die MENU-Taste (Menü) an der FLOW 8 Mixer-Hardware und wählen Sie das BT PAIRING-Menü (BT-Kopplung), indem Sie den SELECT/ADJUST-Drehregler (AUSWÄHLEN/EINSTELLEN) drehen. Drücken Sie den Drehregler, um dieses Untermenü aufzurufen.
  4. Wählen Sie PAIR REMOTE (FERNBEDIENUNG KOPPELN) mit dem SELECT/ADJUST-Drehregler (AUSWÄHLEN/EINSTELLEN) und drücken Sie dann den Drehregler, um die Suche nach einem Bluetooth-Gerät zu starten.
  5. Starten Sie die FLOW Steuerungs-App auf Ihrem Bluetooth-Gerät (innerhalb von 60 Sekunden). Die Steuerungs-App erkennt FLOW 8 automatisch und verbindet sich. Nach erfolgreicher Verbindung wechselt das Bluetooth-Symbol in der Steuerungs-App die Farbe von grau (inaktiv) zu blau (aktiv), und die blaue APP-LED an der Mixer-Hardware leuchtet dauerhaft.
  6. Im Falle einer nicht erfolgreichen Verbindung drücken Sie die RETRY-Taste (WIEDERHOLEN) in der App und folgen Sie den Anweisungen auf dem Bildschirm.

Bluetooth-Kopplung für Audio-Streaming
Um Audio von Ihrem Bluetooth-Gerät an Ihren FLOW 8 Mixer zu streamen, gehen Sie wie folgt vor:

  1. Aktivieren Sie Bluetooth auf Ihrem Smartphone oder Tablet (falls noch nicht geschehen).
  2. Drücken Sie die MENU-Taste (Menü) an der FLOW 8 Mixer-Hardware und wählen Sie das BT PAIRING-Menü (BT-Kopplung), indem Sie den SELECT/ADJUST-Drehregler (AUSWÄHLEN/EINSTELLEN) drehen. Drücken Sie den Drehregler, um dieses Untermenü aufzurufen.
  3. Wählen Sie PAIR AUDIO (AUDIO KOPPELN) mit dem SELECT/ADJUST-Drehregler (AUSWÄHLEN/EINSTELLEN) und drücken Sie dann den Drehregler, um die Suche nach einem Bluetooth-Gerät zu starten.
  4. Gehen Sie zum Bluetooth-Menü Ihres Smartphones oder Tablets.
  5. Wählen Sie "FLOW 8 (Audio)" (FLOW 8 (Audio)) auf Ihrem Smartphone oder Tablet, um eine Kopplung durchzuführen.
    HINWEIS: Wählen Sie "FLOW 8 Audio (Unnamed)" (FLOW 8 Audio (Unbenannt)) auf Ihrem Smartphone oder Tablet, um eine Kopplung durchzuführen.
    (Der angezeigte Name kann je nach System leicht abweichen.)
  6. Wenn die Kopplung erfolgreich ist, zeigt das Menü auf Ihrem Smartphone oder Tablet den Erfolg an, und die blaue AUDIO-LED an der Mixer-Hardware leuchtet dauerhaft.
  7. Starten Sie die Audiowiedergabe auf Ihrem Smartphone oder Tablet (z. B. eine Radio-App oder Medienplayer-App). Audio wird drahtlos in Stereo an Ihren FLOW 8 Mixer gestreamt.
  8. Nehmen Sie die endgültigen Pegelanpassungen vor. Sie können den Bluetooth-Wiedergabepegel auf vier verschiedene Arten anpassen:
    • Hardware-Tasten für Lautstärke erhöhen/verringern auf Ihrem Smartphone oder Tablet
    • Pegelregelung innerhalb Ihrer Audiowiedergabe-App
    • BT/USB-Pegelregler an der FLOW 8 Mixer-Hardware
    • Innerhalb der FLOW Steuerungs-App am BT/USB-Stereo-Kanal in der Mixer-Ansicht

HINWEIS: Einige Smartphone- oder Tablet-Apps, wie z. B. YouTube, stoppen die Audiowiedergabe, wenn Sie den Bildschirm wechseln (z. B. Wechsel zum Bildschirm der FLOW Steuerungs-App). Um Audio ohne Unterbrechung zu streamen, empfehlen wir die Verwendung einer "reinen" Audio-App.

Fußschalter-Betrieb
Durch die Verwendung eines Fußschalters mit der FOOTSW-Buchse können Sie Effekte stummschalten, ein Tempo für zeitbasierte Effekte eintippen oder den nächsten oder vorherigen Snapshot auswählen:

  • Fußschalter-Modus "FX" (Standardmodus):
    Schalter 1 = MUTE (Stummschaltung) (beide FX-Engines), Schalter 2 = TAP TEMPO (Tap-Tempo) (beide FX-Engines)
  • Fußschalter-Modus "SNAPSHOT":
    Schalter 1 = Snapshot Up (nächster), Schalter 2 = Snapshot Down (vorheriger)

FX-Menü-Navigation

  • Wenn die FX1- oder FX2-Menüebene auf der Mixer-Hardware ausgewählt ist, sehen Sie das aktuell ausgewählte Effekt-Preset. Dieses Preset kann durch Drehen und Drücken des SELECT/ADJUST-Drehreglers (AUSWÄHLEN/EINSTELLEN) geändert werden.
  • Durch Drücken der MENU-Taste (Menü) im FX1- oder FX2-Layer werden die bearbeitbaren Parameter (zwei pro Effekt) zur Anpassung geöffnet.
    • Durch Drehen des SELECT/ADJUST-Drehreglers (AUSWÄHLEN/EINSTELLEN) können Sie den Wert des oberen/ersten Parameters ändern.
    • Durch Drücken des SELECT/ADJUST-Drehreglers (AUSWÄHLEN/EINSTELLEN) erhalten Sie Zugriff auf den unteren/zweiten Parameter, wodurch Sie zwischen 2 möglichen Werten/Zuständen umschalten können.
  • Durch erneutes Drücken der MENU-Taste (Menü) gelangen Sie zurück zur Preset-Auswahlseite.

MIDI-Implementierung

ÜBERSICHT

Bereich Eingangskanäle MIDI Ch. Bereich Busse MIDI Ch. Bereich FX-Slots MIDI Ch. Bereich globale Steuerung MIDI Ch.
Eingangskanal 1 1 MAIN BUS 8 FX1 13 SNAPSHOTS - gesamter Mixer 16
Eingangskanal 2 2 MON1 BUS 9 FX2 14 FX1/FX2 - gemeinsame Steuerung "
Eingangskanal 3 3 MON2 BUS 10
Eingangskanal 4 4 FX1 BUS 11 [MIDI-Kanal 15 = nicht verwendet]
Eingangskanal 5/6 5 FX2 BUS 12
Eingangskanal 7/8 6
Eingangskanal USB/BT 7

EINGANGSKANÄLE

Abschnitt MIDI Ch. Befehl Min. Wert Max. Wert Parameter Min. Wert Max. Wert. Anmerkungen Kommentar
Eingangskanal 1* 1* CC 7 0, 1 127 Kanallautstärke
(zu MAIN)		 AUS, -70 dB +10 dB Wert 0 = AUS, Wert 1~127 = die tatsächliche Lautstärkeregelung von -70 bis +10 dB
" " CC 10 0 127 Kanal BALANCE
(zu MAIN)		 1.0 LINKS 1.0 RECHTS Wert 64 = "0.0 CENTER" (0.0 MITTE)
" " CC 5 0 1-127 MUTE KEIN MUTE MUTE Schalter; Wert 0 = "MUTE OFF" (MUTE AUS); Wert 1-127 = "MUTE" (MUTE EIN)
" " CC 6 0 1-127 SOLO KEIN SOLO SOLO Schalter; Wert 0 = "SOLO OFF" (SOLO AUS); Wert 1-127 = "SOLO" (SOLO EIN)
" " CC 1 0 127 EQ TIEFEN -15 dB +15 dB Kontinuierliche Steuerung; Wert 64 = "0.0 dB" (0.0 dB) (Mittelstellung)
" " CC 2 " " EQ TIEFE MITTEN " " "
" " CC 3 " " EQ HOHE MITTEN " " "
" " CC 4 " " EQ HÖHEN " " "
" " CC 8 0 127 GAIN -20 dB +60 dB NICHT auf Kanal USB/BT Kontinuierliche Steuerung
" " CC 9 0 127 LOW CUT 20 Hz 600 Hz NICHT auf Kanal USB/BT Kontinuierliche Steuerung
" " CC 11 0 100-127 COMP 0% 100% NICHT auf Kanal USB/BT Kontinuierliche Steuerung; Werte 101-127 = identisch zum Maximalwert = 100%
" " CC 12 0 1-127 48 V AUS EIN NUR auf Kanal 1 + 2 Schalter; Wert 0 = "48V OFF" (48V AUS); Wert 1-127 = "48V ON" (48V EIN)
" " CC 13 0 1-127 KANALSTATUS VERSTECKT AKTIV Schalter; Wert 0 = "HIDDEN" (VERSTECKT); Wert 1-127 = "ACTIVE" (AKTIV)
" " CC 14 0, 1 127 SEND-PEGEL zu MON1 AUS, -70 dB +10 dB Wert 0 = AUS, Wert 1~127 = die tatsächliche Pegelregelung von -70 bis +10 dB
" " CC 15 0, 1 127 SEND-PEGEL zu MON2 AUS, -70 dB +10 dB "
" " CC 16 0, 1 127 SEND-PEGEL zu FX1 AUS, -70 dB +10 dB "
" " CC 17 0, 1 127 SEND-PEGEL zu FX2 AUS, -70 dB +10 dB "

* Jeder Eingangskanal ist einem spezifischen MIDI-Kanal zugewiesen.

BUSSE

Abschnitt MIDI-Kanal Befehl Min. Wert Max. Wert Parameter Min. Wert Max. Wert. Hinweise Kommentar
MAIN BUS** 8** CC 7 0, 1 127 BUS LEVEL OFF, -70 dB +10 dB Wert 0 = OFF (AUS), Werte 1~127 = die tatsächliche Pegelregelung von -70 bis +10 dB
" " CC 10 0 127 BUS BALANCE 1.0 LEFT 1.0 RIGHT NUR auf MAIN BUS Wert 64 = "0.0 CENTER" (0.0 MITTE)
" " CC 8 0 127 BUS LIMITER -30 dB 0 dB NICHT auf FX1/2 BUS Kontinuierliche Steuerung
" " CC 11 0 127 9-BAND EQ 62 Hz -15 dB +15 dB NICHT auf FX1/2 BUS Kontinuierliche Steuerung; Wert 64 = "0.0 dB" (0.0 dB)
(Mittelposition)
" " CC 12 " " 9-BAND EQ 125 Hz " " " "
" " CC 13 " " 9-BAND EQ 250 Hz " " " "
" " CC 14 " " 9-BAND EQ 500 Hz " " " "
" " CC 15 " " 9-BAND EQ 1 kHz " " " "
" " CC 16 " " 9-BAND EQ 2 kHz " " " "
" " CC 17 " " 9-BAND EQ 4 kHz " " " "
" " CC 18 " " 9-BAND EQ 8 kHz " " " "
" " CC 19 " " 9-BAND EQ 16 kHz " " " "

** Jeder BUS ist einem spezifischen MIDI-Kanal zugewiesen.

FX-STEUERUNG

Abschnitt MIDI-Kanal Befehl Min. Wert Max. Wert Parameter Min. Wert Max. Wert. Kommentar
FX1/FX2 13/14 Prog. Chg. 1 16 EFFEKT-PRESET 1 16 Program Change 0 & 17-127 = ignoriert
" " CC 1 0 100-127 PARAMETER 1 0% 100% Kontinuierliche Steuerung; Werte 101-127 = identisch zum Maximalwert = 100%
" " CC 2 0 1-127 PARAMETER 2 Value A Value B Schalter; MIDI-Wert 0 = "Value A" (Wert A); MIDI-Wert 1-127 = "Value B" (Wert B)

> Jeder FX-Slot ist einem spezifischen MIDI-Kanal zugewiesen.

GLOBALE STEUERUNG

Abschnitt MIDI-Kanal Befehl Min. Wert Max. Wert Parameter Min. Wert Max. Wert. Hinweise Kommentar
SNAPSHOT 16 Prog. Chg. 1 16 MIXER-SNAPSHOT laden 1 16 Laden #16 = ZURÜCKSETZEN! Program Change 0 & 17-127 = ignoriert; Presets = 1-15; RESET = Prog. Chg. #16
FX1/FX2 " CC 1 0 1-127 FX MUTE NO MUTE MUTE Schaltet BEIDE FX-Sends stumm Schalter; Wert 0 = "MUTE OFF" (MUTE AUS); Wert 1-127 = "MUTE" (STUMM)
FX1/FX2 " Note 0 (C -1) Velocity 1 Velo. 127 TAP TEMPO 50 BPM 250 BPM Siehe unten! Niedrigste MIDI-Note für Tempo-Tapping; Velocity 0 ignorieren, jede Velo. zw. 1-127 = OK

> ALLE globalen Steuerungen arbeiten auf MIDI-Kanal 16.
Hinweise zu TAP TEMPO:

  1. Der Note On Befehl wird zur Steuerung des FX-Tempos verwendet; Note Off wird ignoriert.
  2. Jede Note Velocity von 1-127 ist zum Auslösen geeignet, Velocity 0 wird ignoriert (da sie oft als "Note off" (Note Aus) Befehl missbraucht wird).
  3. Die Tempoberechnung erfolgt durch Messung des Zeitintervalls zwischen wiederholtem Anschlag der MIDI-Note 0 (gleiche Logik wie beim Hardware-MUTE-Button am Mixer).
  4. TAP TEMPO beeinflusst generell beide FX-Slots, es ist also ein "global tempo" (globales Tempo) (obwohl derzeit NUR der FX2-Slot die TAP-Funktion nutzt).
  5. TAP TEMPO ist nur für Delay/Echo-Effekte nutzbar, die diesen Parameter anbieten (derzeit: FX2 > Presets Nr. 1-12).

Spezifikationen

Mikrofon-Eingänge
Typ 2 x XLR, symmetrisch
2 x XLR/1/4"" TRS Kombi-Buchsen, symmetrisch
Mikrofon E.I.N. @ +60 dB Verstärkung (20 Hz bis 20 kHz)
@ 0 Ω Quellwiderstand -125 dB A-bewertet
@ 50 Ω Quellwiderstand -124.5 dB A-bewertet
@ 150 Ω Quellwiderstand -124 dB A-bewertet
Frequenzgang (-1 dB) 20 Hz bis 20 kHz (-0.5 dB)
Verstärkungsbereich -20 dB bis +60 dB
Max. Eingangspegel +19.5 dB Verstärkung
Impedanz 10 kΩ symmetrisch, 5 kΩ unsymmetrisch
Signal-Rausch-Verhältnis "89 dB A-weighted
(0 dBu in @ +10 dB gain)" (89 dB A-bewertet
(0 dBu Eingang bei +10 dB Verstärkung))
Verzerrung (THD+N) 0.003%, A-bewertet
Phantomspeisung +48 V, schaltbar
Line-Eingänge
Typ 2 x 1/4" TRS-Anschluss, symmetrisch, Kanäle 5L/7L
Impedanz 20 kΩ symmetrisch, 10 kΩ unsymmetrisch
Verstärkungsbereich -20 dB bis +60 dB
Max. Eingangspegel +19.5 dBu
Gitarren- (Hi-Z) Eingänge
Typ 2 x 1/4" TRS-Anschluss, symmetrisch, Kanäle 6R/8R
Impedanz 2 MΩ symmetrisch, 1 MΩ unsymmetrisch
Max. Eingangspegel +19.5 dBu
Kanal-EQ
Tief ±14.6 dB bei 20 Hz, shelving
Tiefmitten ±14.8 dB bei 300 Hz
Hochmitten ±14.8 dB bei 1.5 kHz
Hoch +14.1/-14.9 dB bei 20 kHz, shelving
Monitor-Ausgänge
Typ 2 x 1/4" TRS, symmetrisch
Impedanz 75 Ω, symmetrisch
Max. Ausgangspegel +14.4 dBu
Hauptausgänge
Typ 2 x XLR, symmetrisch
Impedanz 150 Ω, symmetrisch
Max. Ausgangspegel +14.5 dBu
Kopfhörerausgang
Typ 1 x 1/4" TRS-Anschluss, symmetrisch
Max. Ausgangspegel +18 dBm/40 Ω
USB
Anschluss Typ B
Bittiefe 24-bit/48 kHz
Kanäle 8 x 2
Bluetooth
Frequenzbereich 2402 MHz ~ 2480 MHz
Kanalanzahl 79
Version Bluetooth Spezifikation 4.0 konform
Kompatibilität Unterstützt A2DP 1.2 Profil
Max. Reichweite 30 m (ohne Störungen)
Max. Ausgangsleistung 8 dBm
Hauptmix Systemdaten (Rauschen)
Hauptmix bei -∞, Kanal-Fader bei -∞ -95 dB A-bewertet
Hauptmix bei 0 dB, Kanal-Fader bei -∞ -95 dB A-bewertet
Hauptmix bei 0 dB, Kanal-Fader bei 0 dB -90 dB A-bewertet
Stromversorgung/Spannung
Stromversorgung 5 VDC 2A Stromeingang
Leistungsaufnahme 10 W Max.
Abmessungen/Gewicht
Abmessungen (H x B x T) 229 x 172 x 48 mm (9.0 x 6.8 x 1.9")
Gewicht 1.4 kg (3.1 lbs)

Wichtige Informationen

  1. Online registrieren.
    Bitte registrieren Sie Ihr neues Music Tribe Equipment sofort nach dem Kauf unter behringer.com. Die Registrierung Ihres Kaufs über unser einfaches Online-Formular hilft uns, Ihre Reparaturansprüche schneller und effizienter zu bearbeiten. Lesen Sie gegebenenfalls auch die Garantiebedingungen.
  2. Fehlfunktion.
    Sollte sich Ihr     Music Tribe Authorized Reseller nicht in Ihrer Nähe befinden, können Sie sich an den autorisierten Music Tribe Vertriebspartner für Ihr Land wenden, der unter „Support“ auf behringer.com aufgeführt ist. Sollte Ihr Land nicht aufgeführt sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online-Support“ behoben werden kann, den Sie ebenfalls unter „Support“ auf behringer.com finden. Alternativ reichen Sie bitte VOR der Rücksendung des Produkts einen Online-Garantieantrag unter behringer.com ein.
  3. Stromanschlüsse.
    Bevor Sie das Gerät an eine Steckdose anschließen, vergewissern Sie sich bitte, dass Sie die richtige Netzspannung für Ihr spezielles Modell verwenden. Defekte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und der gleichen Nennleistung ersetzt werden.

Wichtige Sicherheitshinweise

ACHTUNG
GEFAHR EINES STROMSCHLAGS!
NICHT ÖFFNEN!
Stromschlaggefahr Klemmen, die mit diesem Symbol gekennzeichnet sind, führen elektrischen Strom in ausreichender Stärke, um eine Stromschlaggefahr darzustellen. Verwenden Sie nur hochwertige professionelle Lautsprecherkabel mit vorinstallierten 1/4" TS- oder Drehverriegelungssteckern. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Personal durchgeführt werden.
Stromschlaggefahr Dieses Symbol weist Sie, wo immer es erscheint, auf das Vorhandensein von nicht isolierter gefährlicher Spannung im Gehäuse hin – Spannung, die ausreichen kann, um eine Stromschlaggefahr darzustellen.
Warnung Dieses Symbol weist Sie, wo immer es erscheint, auf wichtige Betriebs- und Wartungsanweisungen in der beiliegenden Dokumentation hin. Bitte lesen Sie die Anleitung.
ACHTUNG
Um das Risiko eines Stromschlags zu verringern, entfernen Sie nicht die obere Abdeckung (oder das hintere Teil). Im Inneren befinden sich keine vom Benutzer zu wartenden Teile. Überlassen Sie Wartungsarbeiten qualifiziertem Personal.
ACHTUNG
Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Das Gerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie Vasen, auf dem Gerät platziert werden.
ACHTUNG
Diese Serviceanweisungen sind ausschließlich für qualifiziertes Servicepersonal bestimmt. Um das Risiko eines Stromschlags zu verringern, führen Sie keine anderen Wartungsarbeiten durch, als die in der Bedienungsanleitung enthaltenen. Reparaturen müssen von qualifiziertem Servicepersonal durchgeführt werden.

  1. Lesen Sie diese Anweisungen.
  2. Bewahren Sie diese Anweisungen auf.
  3. Beachten Sie alle Warnungen.
  4. Befolgen Sie alle Anweisungen.
  5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
  6. Reinigen Sie es nur mit einem trockenen Tuch.
  7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
  8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
  9. Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose ersetzen zu lassen.
  10. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der sie aus dem Gerät austreten.
  11. Verwenden Sie nur vom Hersteller spezifizierte Zusatzgeräte/Zubehör.
  12. Verwenden Sie es nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, seien Sie vorsichtig beim Bewegen der Wagen-/Gerätekombination, um Verletzungen durch Umkippen zu vermeiden.
  13. Ziehen Sie den Netzstecker dieses Geräts bei Gewitter oder wenn es längere Zeit nicht benutzt wird.
  14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.
  15. Das Gerät muss an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen werden.
  16. Wenn der NETZSTECKER oder eine Geräteklinke als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.
  17. Installieren Sie es nicht in einem beengten Raum, wie z. B. einem Bücherregal oder einer ähnlichen Einheit.
  18. Stellen Sie keine offenen Flammenquellen, wie z. B. brennende Kerzen, auf das Gerät.
  19. Bitte beachten Sie die Umweltaspekte der Batterieentsorgung. Batterien müssen an einer Batteriesammelstelle entsorgt werden.
  20. Verwenden Sie dieses Gerät in tropischen und/oder gemäßigten Klimazonen.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Behringer FLOW 8 Handbuch herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für Behringer FLOW 8

Inhaltsverzeichnis
