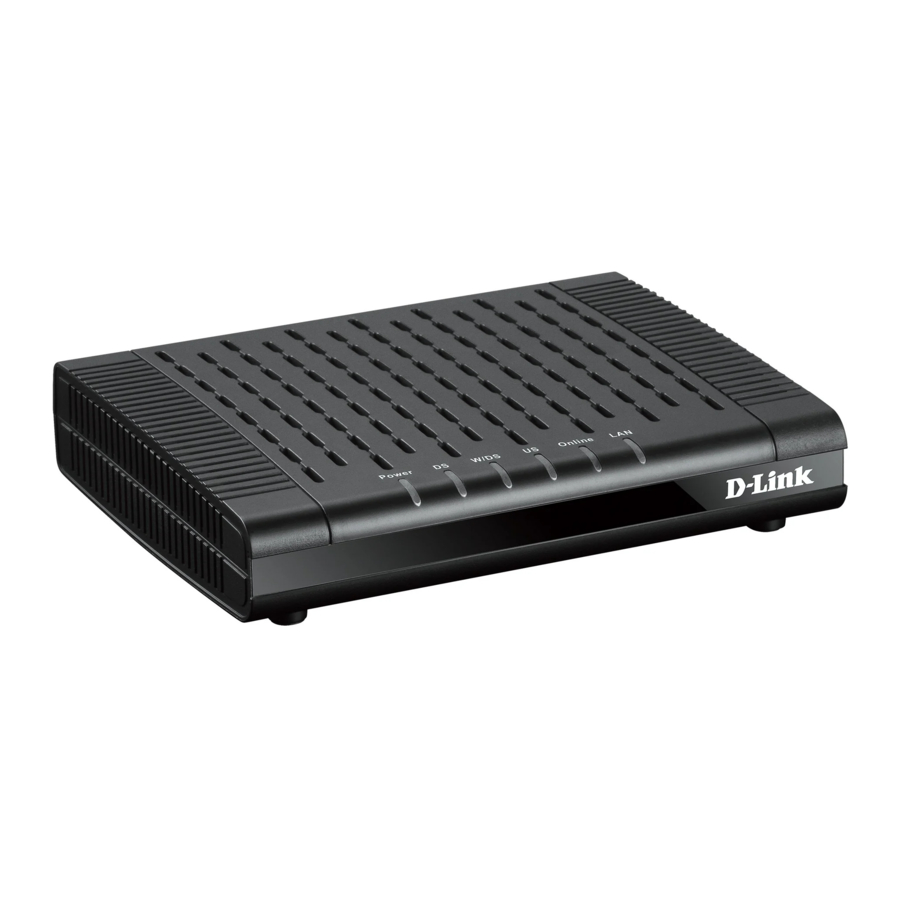

D-Link DCM-301 Handbuch

Inhalt

Lieferumfang

  • DCM-301 Breitband-Kabelmodem
  • Ethernet-Kabel
  • Netzteil
  • Standfuß
  • Kurzanleitung zur Installation

Sollten oben genannte Artikel fehlen, wenden Sie sich bitte an Ihren Händler.

Systemanforderungen

Stellen Sie vor Beginn der Installation sicher, dass Sie die folgenden Artikel besitzen:

  • Ein Kabelverteiler (nicht im Lieferumfang enthalten), wenn Sie das Kabelmodem und einen Fernseher an dieselbe Kabelwandsteckdose anschließen möchten.
  • Eine aktive bidirektionale Kabelleitung
  • Abonnement bei einem Kabel-Internetdienstanbieter (ISP)

Einleitung

Das Kabelmodem ermöglicht Ihrem Netzkabelbetreiber, Ihnen Breitbandanwendungen wie Telekommunikation, IP-Dedikation für Ihr Small Office/Home Office (SOHO) oder schnellen Internetzugang für Privathaushalte bereitzustellen. Die DES-Datenverschlüsselung trägt dazu bei, die Vertraulichkeit der übertragenen Informationen zu gewährleisten. Ein weiteres charakteristisches Merkmal des Kabelmodems ist seine einfache Installation, da DHCP- und TFTP-Clients über das Modem automatischen Zugriff auf die IP-Adresse und Konfiguration von ihren Netzwerkservern erhalten können. SNMP-Agenten ermöglichen die Fernkonfiguration und -überwachung von einer Managementstation, die mit einem SNMP-Server ausgestattet ist.

Warnung Hinweis: Für den Internetzugang ist ein Abonnement bei einem Kabelanbieter erforderlich.

Funktionen

  • Voll ausgestattetes, kompaktes, wirtschaftliches Kabelmodem mit Ethernet-Port.
  • DOCSIS 3.0-konform.
  • Der RJ-45 10/100/1000BaseT Ethernet-Port bietet eine herkömmliche Industriestandard-Verbindung.
  • Umfassende Unterstützung für SNMP-Management: MIB-II.
  • Ethernet-ähnliche MIB, Bridge MIB, Cable Device MIB, Baseline Privacy Interface MIB, RF Interface MIB.
  • Gut ablesbare LEDs auf der Vorderseite zeigen deutlich den Netzwerkstatus und die Aktivität an.

Hardware-Übersicht

LEDs der Vorderseite

Die LEDs am Kabelmodem zeigen an:

  • Die aktuelle Leistung des Kabelmodems.
  • Den Zustand der Netzwerkverbindung zwischen dem Kabelmodem und Ihrem Kabeldienstanbieter.
  • Den Zustand der Verbindung zwischen Ihrem Kabelmodem und der Stromversorgung.

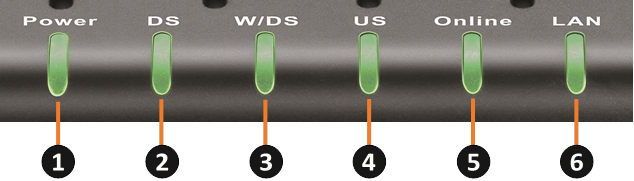

    Hardware-Übersicht - LEDs der Vorderseite
1 Power-LED Ein durchgehend grünes Licht zeigt eine ordnungsgemäße Verbindung zur Stromversorgung an. Das Licht blinkt während des Bootvorgangs.
2 Downstream (DS) LED Ein durchgehend grünes Licht zeigt eine erfolgreich hergestellte nicht gebündelte (Einzelkanal-)Verbindung an. Das Licht blinkt während der Suche nach einer Downstream-Verbindung.
3 W/DS LED Ein durchgehend grünes Licht zeigt eine erfolgreich hergestellte gebündelte (Mehrkanal-)Verbindung an.
4 Upstream (US) LED Ein durchgehend grünes Licht zeigt eine erfolgreiche Upstream-Verbindung an. Das Licht blinkt während des Upstream-Ranging.
5 Online-LED Ein durchgehend grünes Licht zeigt eine Verbindung zum Internet an.
6 LAN-LED Ein durchgehend grünes Licht zeigt die Konnektivität zu Ihrem Router oder Computer an.

Anschlüsse der Rückseite

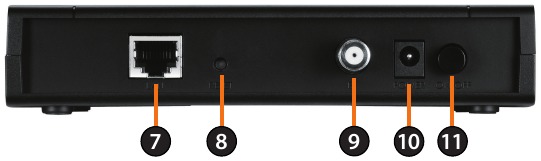

Hardware-Übersicht - Anschlüsse der Rückseite

7 Ethernet-Port Verbinden Sie den WAN- (Internet-) Port Ihres Routers oder einen Ethernet-Port Ihres Computers mit einem Ethernet-Kabel.
8 Reset-Taste Halten Sie die Reset-Taste mit einer Büroklammer 10 Sekunden lang gedrückt, um den Router auf die Werkseinstellungen zurückzusetzen.
9 Koaxialanschluss Verbinden Sie das Koaxialkabel mit diesem Anschluss. Wenn Sie diese Verbindung mit einem Fernseher teilen, müssen Sie einen Koaxialverteiler (nicht im Lieferumfang enthalten) verwenden.
10 Stromanschluss Schließen Sie das mitgelieferte Netzteil an.
11 Power-Taste Drücken Sie, um das Modem ein- oder auszuschalten.

Bevor Sie beginnen

Lokaler Kabelnetzwerkdienst

Vor der Installation des Modems:

  • Suchen Sie die Seriennummer, RF- und Ethernet-Adresse, die sich auf einem Aufkleber am Kabelmodem befinden, und notieren Sie sie.
  • Wenden Sie sich an Ihren lokalen Kabelnetzbetreiber, um Internet-/Kabelnetzwerkzugang zu erhalten. Ihr lokaler Kabelnetzbetreiber prüft die Verfügbarkeit des Kabelzugangs in Ihrer Region, installiert bei Bedarf eine Kabelleitung, stellt Ihnen ein Zugangskonto bereit, richtet die Konfiguration ein und überprüft weitere technische Details.
  • Fragen Sie Ihren lokalen Kabeldienstanbieter nach dem Hinzufügen weiterer IP-Adressen zu Ihrem Konto. Weitere Informationen finden Sie unter "Which Installation to Use?" (Welche Installation ist zu verwenden?).

Bereiten Sie Ihren Arbeitsbereich vor

So bereiten Sie Ihren Arbeitsbereich vor:

  • Positionieren Sie das Kabelmodem so, dass es sich in der Nähe des Computers und der Kabelwandsteckdose befindet. Es sollte genügend Platz vorhanden sein, um die Kabel vom Kabelmodem wegzuführen, ohne sie zu knicken.

Bereiten Sie das Kabelmodem vor:

  • Für die horizontale Installation: Platzieren Sie das Kabelmodem auf einer ebenen Fläche.
  • Für die vertikale Installation: Befestigen Sie den Standfuß am Kabelmodem und stellen Sie es auf eine ebene Fläche.
  • Blockieren Sie nicht die Luftzirkulation um das Kabelmodem.

Installation

Das D-Link DCM-301 DOCSIS™ 3.0 Kabelmodem bietet einen Hochgeschwindigkeits-Internetzugang. Sie können Ihr Kabelmodem verwenden, um einen Computer in Ihrem Netzwerk direkt mit dem Internet zu verbinden oder es an einen Breitbandrouter anzuschließen, damit mehrere Geräte das Internet gemeinsam nutzen können.

Nach der Installation des Kabelmodems müssen Sie Ihren Kabelanbieter (ISP) kontaktieren und die MAC-Adresse registrieren. Die MAC-Adresse befindet sich auf dem Etikett an der Unterseite des Modems.

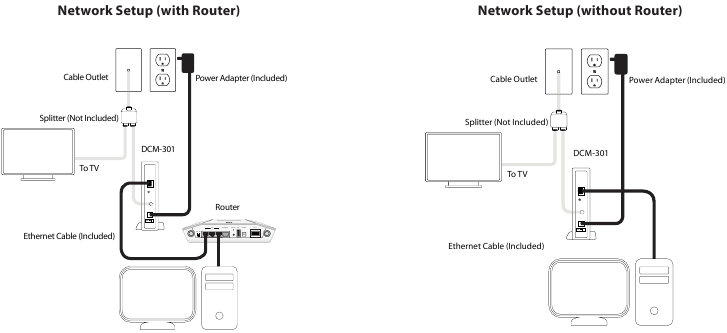

Unten sind zwei gängige Methoden dargestellt, um Ihr DCM-301 Modem an Ihr Netzwerk anzuschließen. Das Diagramm links zeigt die Verbindung mit einem Breitbandrouter. Das Diagramm rechts zeigt die direkte Verbindung zu einem Computer. Beachten Sie, dass das DCM-301 horizontal oder vertikal mit dem mitgelieferten Standfuß platziert werden kann (wie in den Diagrammen unten dargestellt).
Installation

Kabelmodem anschließen (mit Router)

Schritt 1:
Schalten Sie Ihren Router aus.

Schritt 2:
Wenn Sie das Modem austauschen, trennen Sie alle Kabel und ziehen Sie den Netzstecker Ihres alten Modems.

Schritt 3:
Verbinden Sie das Koaxialkabel von Ihrer Wand mit dem CATV-Kabelanschluss des Kabelmodems. Wenn Sie das Kabel sowohl mit einem Fernseher als auch mit dem Kabelmodem verbinden möchten, müssen Sie eine Kabelweiche verwenden (nicht im Lieferumfang enthalten).

Schritt 4:
Stecken Sie das Netzteil des Kabelmodems in eine Steckdose oder einen Überspannungsschutz und in den Stromanschluss des Kabelmodems.

Schritt 5:
Stecken Sie ein Ende des Ethernet-Kabels in den Ethernet-Port des Kabelmodems und das andere Ende des Kabels in den WAN- oder Internet-Port Ihres Routers.

Schritt 6:
In den meisten Fällen müssen Sie Ihren Kabelanbieter (Internet Provider) anrufen und die MAC-Adresse des D-Link Modems registrieren. Die MAC-Adresse befindet sich auf einem Etikett an der Unterseite des Modems.

Schritt 7:
Wenn das Modem ordnungsgemäß funktioniert, leuchten alle LEDs (Power, DS, US, Online und LAN).

Warnung Hinweis: Denken Sie daran, Ihren Internet Service Provider (ISP) zu kontaktieren, um die MAC-Adresse des DCM-301 zu registrieren, da Sie sich sonst NICHT mit dem Internet verbinden können.

Kabelmodem anschließen (ohne Router)

Schritt 1:
Schalten Sie Ihren Computer aus.

Schritt 2:
Wenn Sie das Modem austauschen, trennen Sie alle Kabel und ziehen Sie den Netzstecker Ihres alten Modems.

Schritt 3:
Verbinden Sie das Koaxialkabel von Ihrer Wand mit dem CATV-Kabelanschluss des Kabelmodems. Wenn Sie das Kabel sowohl mit einem Fernseher als auch mit dem Kabelmodem verbinden möchten, müssen Sie eine Kabelweiche verwenden (nicht im Lieferumfang enthalten).

Schritt 4:
Stecken Sie das Netzteil des Kabelmodems in eine Steckdose oder einen Überspannungsschutz und in den Stromanschluss des Kabelmodems.

Schritt 5:
Stecken Sie ein Ende des Ethernet-Kabels in den Ethernet-Port des Kabelmodems und das andere Ende des Kabels in den Ethernet-Adapter Ihres Computers.

Schritt 6:
In den meisten Fällen müssen Sie Ihren Kabelanbieter (Internet Provider) anrufen und die MAC-Adresse des D-Link Modems registrieren. Die MAC-Adresse befindet sich auf einem Etikett an der Unterseite des Modems.

Schritt 7:
Wenn das Modem ordnungsgemäß funktioniert, leuchten alle LEDs (Power, DS, US, Online und LAN).

Warnung Hinweis: Denken Sie daran, Ihren Internet Service Provider (ISP) zu kontaktieren, um die MAC-Adresse des DCM-301 zu registrieren, da Sie sich sonst NICHT mit dem Internet verbinden können.

Fehlerbehebung

  1. Die Power-LED leuchtet nicht.
    • Überprüfen Sie, ob das Netzteil in eine funktionierende Steckdose oder Steckdosenleiste gesteckt und fest im Stromanschluss sitzt.
    • Drücken Sie die Ein-/Aus-Taste auf der Rückseite des Modems.
  2. Keine Verbindung zum Internet möglich.
    • Sie müssen Ihren Internetanbieter kontaktieren und die MAC-Adresse des Modems (an der Unterseite des Modems) registrieren. Wenn Sie diesen Schritt überspringen, können Sie keine Verbindung herstellen.
    • Überprüfen Sie, ob alle Kabel ordnungsgemäß angeschlossen sind.
    • Wenn die LEDs am Modem anzeigen, dass Sie mit dem Internet verbunden sind (von Ihrem Internetanbieter bestätigt) und Sie mit einem Router verbunden sind, müssen Sie Ihren Router möglicherweise zurücksetzen und neu konfigurieren.

Technische Daten

Konformer Standard

  • DOCSIS 1.0
  • DOCSIS 1.1
  • DOCSIS 2.0
  • DOCSIS 3.0

Schnittstelle

  • 10/100/1000BASE-T (Half-/Full-Duplex, Auto-Sensing) 1 Port
  • F-Typ Buchse 75

Empfänger:

  • Demodulation: 64/256QAM
  • Max. Geschwindigkeit: 240 Mbps 64QAM/344Mbps (256QAM)
  • Frequenzbereich: 50 bis 1002 MHz ±30 kHz (Mitte)
  • Bandbreite: 6 MHz
  • Signalpegel: -15 dBmV bis +15 dBmV

Sender:

  • Modulation: 64/256QAM TDMA: QPSK, 8QAM, 16QAM, 32QAM, 64QAM S-CDMA: QPSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM
  • Max. Geschwindigkeit: 30 Mbps (TDMA); 160 Mbps (S-CDMA, 64QAM, 4 U/S-Kanalbündelung)
  • Frequenzbereich: 5 bis 42 MHz (Rand zu Rand)
  • Bandbreite: 0,2, 0,4, 0,8, 1,6, 3,2 MHz TDMA: 200, 400, 800, 1600, 3200 und 6400 kHz S-CDMA: 1600, 3200 und 6400 kHz
  • TDMA: +8 bis +54 dBmV (32QAM, 64QAM) +8 bis +55 dBmV (8QAM, 16QAM) +8 bis +58 dBmV (QPSK) S-CDMA: +8 bis +53 dBmV (alle Modulationen)
    (Der Ausgangspegel des CM kann durch die Power-Ranging-Funktion automatisch vom CMTS gesteuert werden), Schritt: 1 dB
  • Ausgangsrückflussdämpfung: > 6 dB (5-42 MHz) und (91~857 MHz)

Max. Anzahl der CPEs:

  • 32 (32 MAC-Adressen)

Filterung:

  • LLC: 16
  • IP: 32

Frequenzsuche:

  • Frequenz-Cache: 4 Einträge Frequenz
  • Kanalplan: 250 kHz Schritt

Anzahl der SIDs: 16

Sicherheit:

  • EN60950, UL1950, UL1310 (AC-DC-Adapter)

EMV:

  • EN55022 (Emission), EN55024 (Immunität) FCC Teil 15 Klasse B

Stromversorgung:

  • AC-DC-Adapter: 12V/1A, 50/60Hz
  • Leistungsaufnahme: 12W

OSS:

  • Protokoll: ICMP/SNMP V1, V2c, V3
  • MIB: MIB II / MCNS MIB

Umgebung:

  • Betriebstemperatur: 0°C (32°F) bis 40°C (104°F)
  • Betriebsfeuchtigkeit: 10% bis 90% (nicht kondensierend)
  • Lagertemperatur: -20°C (-4°F) bis 60°C (140°F)

LEDs:

  • Power, DS, W/DS, US, Online, LAN

Abmessungen (ohne Netzteil):

  • 159 mm x 133 mm x 32,5 mm (Ungefähr)

Gewicht:

  • 220g +/- 10g (Ungefähr)

Technischen Support kontaktieren

D-Link bietet kostenlosen technischen Support für Kunden in den Vereinigten Staaten und Kanada für die Dauer der Garantiezeit dieses Produkts. US-Kunden können den technischen Support von D-Link über unsere Website oder telefonisch kontaktieren.

Bevor Sie den technischen Support kontaktieren, halten Sie bitte Folgendes bereit:

  • Modellnummer des Produkts (z.B. DCM-301)
  • Hardwarerevision (befindet sich auf dem Etikett an der Unterseite des Modems (z.B. rev E1))
  • Seriennummer (s/n-Nummer befindet sich auf dem Etikett an der Unterseite des Modems).

Software-Updates und Benutzerdokumentation sowie häufig gestellte Fragen und Antworten zu technischen Problemen finden Sie auf der D-Link-Website.

Für Kunden in den Vereinigten Staaten:

Telefonischer Support:
(877) 453-5465

Internet-Support:
http://support.dlink.com

Registrierung

Registrieren Sie Ihr Produkt online unter http://registration.dlink.com
