ETC Echo Handbuch

Übersicht

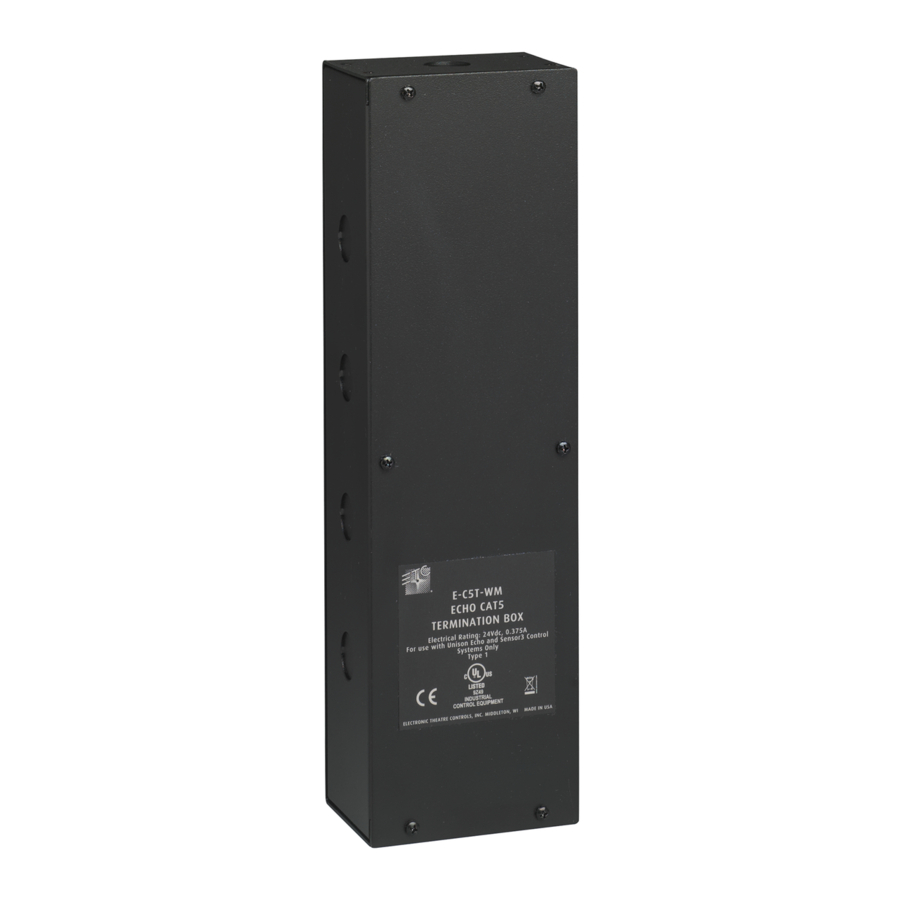

Die EchoConnect Cat5 Abschlussdose ist für die Installation an einer Wand oder einer flachen vertikalen Oberfläche vorgesehen, typischerweise in der Nähe oder direkt neben einer wandmontierten Echo Stations-Stromversorgung.

Diese Abschlussdose ermöglicht den Anschluss von bis zu 16 Leitungen des Kategorie 5 (oder gleichwertig) Kabels am EchoConnect Kommunikationsbus.

Für eine einfache Installation ist folgendes Zubehör im Lieferumfang enthalten:

• 1,8 m (6 ft) Belden 8471 Kabel
• Sechspoliger Schraubklemmenanschluss J3263-F (x1)

Zur Verwendung mit ETC Echo Steuerungssystemen, betrieben mit einer Echo Stations-Stromversorgung.

Dose an der Wand montieren

Diese Abschlussdose ist mit vier Ausbrüchen an jeder langen Seite versehen, die dieselben Kabeleinführungspositionen wie die wandmontierte Echo Stations-Stromversorgung nutzen. Alle Kabelanschlüsse sind von vorne zugänglich, wenn die Abdeckung entfernt ist. Wenn Sie diese Dose direkt neben der wandmontierten Echo Stations-Stromversorgung montieren, verwenden Sie geeignetes Befestigungsmaterial und Kabelschutzmaterial (nicht im Lieferumfang enthalten).

1. Entfernen Sie die sechs Schrauben, mit denen die vordere Abdeckung an der Dose befestigt ist.
2. Richten Sie das Gerät an der Wand aus und markieren Sie die Befestigungslöcher. Alternativ siehe die Bemaßungszeichnung rechts.
3. Bohren Sie die Befestigungslöcher und installieren Sie das Befestigungsmaterial (nicht im Lieferumfang enthalten). Lassen Sie mindestens 19 mm (3/4 Zoll) Gewinde für die Montage des Geräts frei.
4. Befestigen Sie die Abschlussdose am Befestigungsmaterial, sodass die Rückseite des Geräts bündig mit der Wand abschließt, und ziehen Sie dann das Befestigungsmaterial fest.

Vorbereitung für Kabelkanal und Verkabelung

Hinweis: NEC Klasse 2 Produkte müssen gemäß NEC Artikel 725 und den Anforderungen der örtlichen Gerichtsbarkeit verdrahtet werden. Befolgen Sie alle lokalen Vorschriften und Einschränkungen.

Anschlüsse umfassen:

• EchoConnect (Belden 8471 Twisted-Pair) installiert zwischen dieser Abschlussdose und der angrenzenden Echo Stations-Stromversorgung. Dieses Drahtpaar ist im Lieferumfang enthalten.
• Kategorie 5 (oder gleichwertiges) Kabel, installiert zwischen dieser Abschlussdose und jeder EchoConnect Kabelstrecke. Es werden bis zu 16 EchoConnect Strecken unterstützt. Weitere Informationen finden Sie unter etcconnect.com/Support/CableCross-Database.aspx.
• ESD-Erdungskabel, 2,5 mm (14 AWG) wird empfohlen, zwischen dieser Abschlussdose (ESD-Erdungsschiene) und jedem Echo-Produkt (nur Klasse 2) am Kommunikationsbus, das nicht vollständig in geerdetem Metallrohr installiert ist.

Verkabelung anschließen

Cat5-Eingänge anschließen

Echo-Produkte, die für die Verwendung mit Cat5-Steuerkabeln für den EchoConnect Kommunikationsbus installiert werden, werden mit einem Cat5 Station Termination Kit (ETC Teilenummer 7186A1237) geliefert. Dieses Anschlusskit enthält alle Teile und Anweisungen, die erforderlich sind, um EchoConnect-Anschlüsse bei Verwendung von Cat5-Kabeln zu vollenden.

Die letzte Station im EchoConnect Kabelstrang erfordert nicht die Verwendung des zweiten achtpoligen Klemmanschlusses (Teilenummer J30243), der im Cat5 Station Termination Kit enthalten ist. Schließen Sie den Ersatzanschluss gemäß den folgenden Anweisungen an:

1. Beschriften Sie Ihre Kabel (z.B. E1) und isolieren Sie 50 mm (2 Zoll) des äußeren Kabelmantels ab.

2. Falten oder schneiden Sie die Abschirmung zurück, um an die Leiter zu gelangen.

3. Spreizen Sie die Drähte auf, wobei Sie das verdrillte Paar so nah wie möglich am Stecker halten.

4. Isolieren Sie die Enden jedes Drahtes 10 mm (0,4 Zoll) ab.

5. Führen Sie die Leiter ein. Stellen Sie sicher, dass alle acht Leiter angeschlossen sind.
   1. Bei Massivdraht den Leiter einfach einstecken.
   2. Bei Litzenkabel einen kleinen Schlitzschraubendreher mit 3 mm (1/8 Zoll) verwenden, um den entsprechenden Knopf nach unten zu drücken.


Verwenden Sie den Ersatzanschluss, um die EchoConnect Kabelstrecke an der Cat5 Abschlussdose anzuschließen.

1. Verbinden Sie den von Ihnen vorbereiteten Klemmanschluss mit den Cat5-Kabeln mit einer der 16 verfügbaren Cat5-Eingangsbuchsen.
2. Wiederholen Sie dies für jede EchoConnect Kabelstrecke, die Cat5-Steuerkabel im System verwendet.
3. Wenn ein Echo-Produkt (nur Klasse 2) am Kommunikationsbus nicht in geerdetem Metallrohr installiert ist, verbinden Sie ein ESD-Erdungskabel (2,5 mm² [14 AWG] wird empfohlen) zwischen dem Produkt und der ESD-Erdungsschiene. Ziehen Sie diese Verbindung mit 20 lb-in fest.

EchoConnect an die Echo Stations-Stromversorgung anschließen

1. Führen Sie das mitgelieferte Belden 8471 Twisted-Pair-Kabel zwischen dieser Abschlussdose und der angrenzenden Echo Stations-Stromversorgung.
2. Entfernen Sie den sechsstelligen Schraubanschluss aus der unteren Position der Abschlussdose.
3. Isolieren Sie 9–10 mm (3/8 Zoll) von jedem Drahtende des mitgelieferten Belden 8471 ab.
4. Halten Sie die Drahtverdrillung so nah wie möglich an der Verbindung und stecken Sie dann den weißen Draht in den Daten + Anschluss (1) und den schwarzen Draht in den Daten - Anschluss (2). Ziehen Sie die Schrauben an jedem Draht fest an und bringen Sie dann den Stecker wieder an der Platine an.
5. Entfernen Sie den zweipoligen Schraubanschluss von der Anschlussplatine der Echo Stations-Stromversorgung.
6. Halten Sie die Drahtverdrillung so nah wie möglich an der Verbindung und stecken Sie dann den weißen Draht in den Daten + Anschluss (1) und den schwarzen Draht in den Daten - Anschluss (2). Ziehen Sie die Schrauben an jedem Draht fest an und bringen Sie dann den Stecker wieder an der Buchse auf der Platine an.

Endgültige Installation

Bringen Sie die Abdeckung der Abschlussdose wieder an und befestigen Sie sie mit den zuvor entfernten sechs Schrauben. Siehe die zugehörige Installationsdokumentation der Stations-Stromversorgung für Einschalt- und Testverfahren.

Web etcconnect.com

Support support.etcconnect.com

Kontakt etcconnect.com/contactETC
