Einführung in die Fernmessung

Dieses Dokument führt in die Fernmessung bei Kundeninstallationen ein, wo Spannung oder Leistung am Hauptzählerschrank gemessen werden muss, um die Anforderungen von IEEE-1547 2018 oder andere Installationsanforderungen zu erfüllen.
Das kommerzielle PV-System von Enphase ist kompatibel mit Energieverbrauchszählern von Drittanbietern, die dem SunSpec Modbus-Protokoll über TCP entsprechen. Beachten Sie, dass Versorgungsunternehmen, wie die California Energy Commission, eine Liste zugelassener Zähler haben können: https://solarequipment.energy.ca.gov/Home/MeterList.
Dieses Dokument konzentriert sich auf die Fernmessung für ein einzelnes Gateway-PV-System mit weniger als 276 IQ8P-3P Mikro-Wechselrichtern.
Installateure sind für die Beschaffung kompatibler Zähler und der Stromwandler (CTs) verantwortlich. Enphase empfiehlt den folgenden Fernzähler, der auf Kompatibilität getestet und validiert wurde: Measurlogic DTS-310.
Bei Verwendung mit einem Enphase Energiesystem wird davon ausgegangen, dass der Fernzähler am Punkt der gemeinsamen Kopplung (PCC) misst, unmittelbar nach dem Versorgungszähler.
HINWEIS: Wir empfehlen, die Zähler und Stromwandler (CTs) im Voraus zu bestellen, um Lieferverzögerungen zu vermeiden.

Wann ist Fernmessung erforderlich?

Fernmessung ist für die folgenden Anwendungsfälle erforderlich.

Vorhandensein eines Transformators

Das IQ Gateway verfügt über einen internen Verbrauchszähler, der die gleiche Spannung wie das PV-Netz (120/208 Y) misst. Wenn der Netzanschluss anders ist (und ein Transformator vor Ort zur Verbindung des PV-Systems verwendet wird), ist ein Fernzähler zur Überwachung des PCC erforderlich.

PCC-Leistungsbemessung ist größer als 600 A

Die mit dem IQ Gateway kompatiblen Verbrauchswandler (CTs) sind für maximal 600 A ausgelegt. Ein größerer Anschluss erfordert einen Fernzähler und höher bewertete Stromwandler (CTs) oder Rogowski-Spulen.

PCC-Standort ist weit vom IQ Gateway entfernt

Es kann bequem oder kostengünstig sein, das PV-System an einem Ort zu platzieren, der nicht an den Netzanschlusspunkt angrenzt. Die Platzierung eines Fernzählers in der Nähe des PCC und die Verlegung eines Ethernet-Kabels zum IQ Gateway kann einfacher und kostengünstiger sein und zu genaueren Messungen führen, als die CT-Verbindungen über die gleiche Entfernung zu verlängern.

Hinzufügen von Fernmessung zu einem Enphase Energiesystem

Enphase unterstützt SunSpec Modbus TCP-Zähler über Ethernet. Die Verbindung zwischen dem Fernzähler und dem IQ Gateway Commercial 2 erfolgt über den Ethernet-Port. Beachten Sie, dass dies den Ethernet-Port des IQ Gateway belegt, sodass die Internetverbindung über Wi-Fi oder ein USB-Mobilfunkmodem hergestellt wird. Enphase empfiehlt nicht, den Zähler in einem gemeinsam genutzten externen Netzwerk zu platzieren. Es ist möglich, ein privates Subnetz für das IQ Gateway Commercial 2 und den Fernzähler zu erstellen und gleichzeitig den Internetzugang über Ethernet aufrechtzuerhalten, dies liegt jedoch außerhalb des Umfangs dieses Dokuments.

Anschlussdiagramm für Fernmessung

Enphase empfiehlt, den Fernzähler direkt über Ethernet mit dem IQ Gateway zu verbinden und entweder Wi-Fi oder ein USB-Mobilfunkmodem für die Internetverbindung zu verwenden. Im Folgenden finden Sie das Anschlussdiagramm für den Fernzähler.

IP-Konfiguration des Fernzählers

Die folgenden Anweisungen zeigen, wie ein Measurlogic DTS 310 TCP-Zähler konfiguriert und an das Enphase System angeschlossen wird. Die folgenden Softwarepakete sind zur Konfiguration von Measurlogic-Zählern erforderlich. Sie stehen auf der Measurlogic-Website zum Download bereit: https://www.measurlogic.com/software-drivers/.

• DTS Toolbox, version 1.01aA or later
• DTS Config, version 1.48.0.295 or later

Wenn Sie andere Zähler verwenden, beachten Sie die Konfigurationsanweisungen des jeweiligen Herstellers.

Verbinden des Fernzählers mit einem Computer

Der Measurlogic DTS 310 Ethernet-Zähler wird mit einer statischen IP-Adresse von 192.168.1.150 ausgeliefert. Um ihn direkt mit dem IQ Gateway zu verbinden, muss die statische IP-Adresse des Zählers auf 169.254.1.150 aktualisiert werden. Ein separater Computer wird verwendet, um den Zähler durch Konfiguration seiner Netzwerk- und Messeinstellungen einzurichten.
Verwenden Sie ein Ethernet-Kabel, um den DTS 310 direkt mit einem Computer zu verbinden. Diese Anweisungen gehen von einem Windows 10- oder 11-Computer aus.

Aktualisieren der IP-Einstellungen des Fernzählers

Mit der DTS Toolbox von Measurlogic können Sie die IP-Einstellungen des Zählers anzeigen und ändern, auch wenn der Computer nicht im selben Subnetz ist.
Wenn der Zähler direkt mit dem Computer verkabelt ist, öffnen Sie die DTS Toolbox. Sie wird nach sichtbaren Zählern suchen und diese auflisten. Da der neue Zähler im 192.168.xxx.xxx Subnetz startet und die direkte Verbindung des Computers standardmäßig 169.254.xxx.xxx sein sollte, wird die Anzeige „CONNECTIVITY“ (Konnektivität) blau statt grün sein. Klicken Sie auf das Zahnrad-Symbol rechts, um die Einstellungen zu konfigurieren.

Wählen Sie im neuen Popup-Fenster „Network Settings“ (Netzwerkeinstellungen) aus.

Aktualisieren Sie in den „Device Network Settings“ (Gerätenetzwerkeinstellungen) die IP-Adresse auf 169.254.1.150, die Netzmaske auf 255.255.0.0 und das Standard-Gateway auf 169.254.1.150, wie abgebildet. Wählen Sie „Update IP Settings“ (IP-Einstellungen aktualisieren).

Wenn Sie dazu aufgefordert werden, wählen Sie „Change and restart“ (Ändern und neu starten).

Nach einigen Sekunden verliert die DTS Toolbox die Verbindung zum Zähler, da dieser seine IP-Adresse ändert.

Nach einigen weiteren Sekunden erkennt DTS den Zähler unter einer neuen, automatisch zugewiesenen Adresse, spiegelt jedoch nicht die statische Adresse wider, die wir gerade zugewiesen haben.

Die Ethernet-Verbindung muss zurückgesetzt werden, damit die neue Adresse wirksam wird. Ziehen Sie das Ethernet-Kabel vom Computer ab. Nach einigen Sekunden zeigt die DTS Toolbox eine verlorene Verbindung zum Zähler an.

Warten Sie weiter, und die DTS Toolbox löscht die Geräteliste.

Stecken Sie das Ethernet-Kabel vom Zähler wieder in den Computer ein. Die DTS Toolbox erkennt den Zähler unter seiner korrekt zugewiesenen IP-Adresse.

Sie können die DTS Toolbox nun schließen.

Fernzähler verbinden und konfigurieren

Verwenden Sie DTS Config von Measurlogic, um die Messparameter des Zählers einzustellen. Wählen Sie in DTS Config „Connect“ (Verbinden) und geben Sie die IP-Adresse des Zählers (169.254.1.150) ein.

Nachdem die Verbindung hergestellt ist, wählen Sie „Configure“ (Konfigurieren), um die CT- und Topologie-Optionen aufzurufen.

Klicken Sie auf „Show Advanced Electrical Settings“ (Erweiterte elektrische Einstellungen anzeigen).

Wenn Sie Stromwandler (CTs) verwenden, geben Sie den Nennstrom für den vollen Messbereich ein. Wenn Sie Rogowski-Spulen verwenden, geben Sie den Nennstrom für den vollen Messbereich ein und wählen Sie den entsprechenden Stromsensor aus.
Bei 3-Phasen-Wye- und Delta-Systemen lassen Sie die „Wiring Topology“ (Verdrahtungstopologie) als „3-Phase 3/4-Wire WYE (ABC&n)**SIGNldquo;. Wenn Sie fertig sind, klicken Sie auf „Apply Changes“ (Änderungen übernehmen). Sie können zum „Monitor“-Bildschirm (Überwachung) zurückkehren, um die Messungen zu bestätigen.
Nachdem der Zähler konfiguriert ist. Schließen Sie DTS Config. Trennen Sie das Ethernet-Kabel vom Zähler und Computer und verbinden Sie den Zähler mit dem IQ Gateway. Die Konfiguration wird in der Enphase Installer App fortgesetzt.

Fernzähler-Konfiguration (Enphase Installer App)

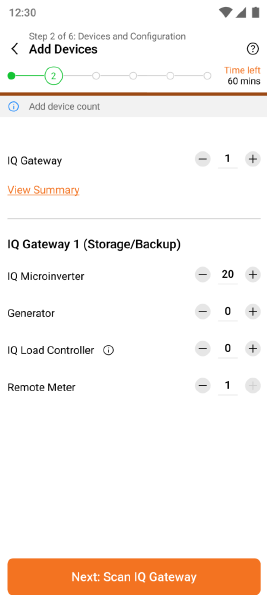

Geben Sie in der Enphase Installer App beim Hinzufügen von Geräten die Menge des Fernzählers als 1 an.

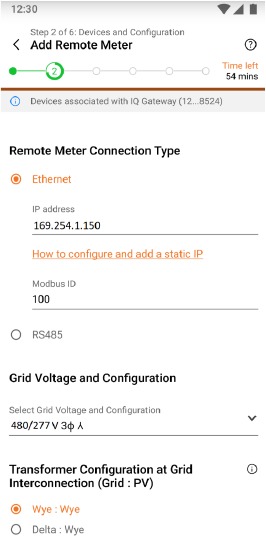

Geben Sie in Schritt 2 der Enphase Installer App die Details des Fernzählers ein.
Wählen Sie „Remote Meter Connection Type“ (Verbindungstyp des Fernzählers) als „Ethernet“.
Geben Sie „169.254.1.150“ als IP-Adresse ein.
Lassen Sie die „Modbus ID“ bei 100 für den Measurlogic DTS 310 Zähler.
Wählen Sie die Konfiguration des ankommenden Stromnetzes, an das der Zähler angeschlossen ist.
Wenn sich ein Transformator zwischen dem Netz und dem PV-System befindet, wählen Sie dessen Konfiguration aus.

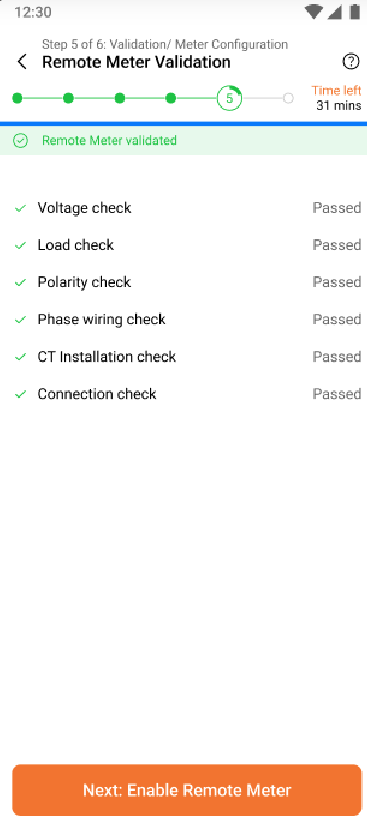

Nach Abschluss der Bereitstellung führt das System während der Fernzählerprüfung Überprüfungen von Spannung, Last, Polarität, Phasenverdrahtung, CT-Installation und -Verbindung durch, je nach Anwendbarkeit für Wye (Stern)- oder Delta (Dreieck)-Konfigurationen. Diese Überprüfungen gewährleisten genaue Zählerstände und eine ordnungsgemäße Systemeinrichtung. Sollten Probleme auftreten, werden Fehlerbehebungsinformationen direkt in der App bereitgestellt.

Visualisierung der Fernzählerdaten im Enphase Installer Portal

Die am Punkt der gemeinsamen Kopplung (PCC) vorgenommenen Fernzählermessungen stellen den Nettverbrauch des Standorts dar. Wie bei der Standardverbrauchsmessung ist der aggregierte Leistungsfluss im Enphase Installer Portal unter „Live Status“ (Live-Status), „System View“ (Systemansicht), „Graphs“ (Diagramme) und „Reports“ (Berichte) sichtbar.

Fehlerbehebung

Der Fernzähler ist für einen verbundenen Computer nicht sichtbar
Verwenden Sie die Measurlogic DTS Toolbox, um den DTS 310 Zähler zu identifizieren, sich mit ihm zu verbinden und seine Netzwerkkonfiguration zu aktualisieren.

Fernzähler ist in der Enphase Installer App nicht sichtbar, wenn ausgewählt
Bestätigen Sie, dass dem Fernzähler die IP-Adresse 169.254.1.150 zugewiesen wurde und dass der Fernzähler direkt an den Ethernet-Port des IQ Gateway angeschlossen ist.
Wenn Sie den Fernzähler und das IQ Gateway in einem größeren Ethernet-Netzwerk konfigurieren, müssen beiden Adressen im selben Subnetz zugewiesen werden. Wenden Sie sich an Ihren Netzwerkadministrator bezüglich der Netzwerkadresszuweisungen.

Automatische Fernzählerprüfung kann nicht ausgeführt werden
Die Zählerprüfroutinen hängen davon ab, eine kontrollierte PV-Produktion auf jeder Phase anzuwenden und die resultierenden Leistungsmessungen zwischen dem Produktionszähler und dem Fernzähler zu korrelieren. Diese Ergebnisse können durch Laständerungen am Standort beeinflusst werden. Wenn die Umgebungsbelastung am Standort im Vergleich zur Produktionskapazität des PV-Systems groß ist, ist die Validierungsroutine möglicherweise nicht zuverlässig. Entfernen Sie, wenn möglich, große Lasten vom Standort, bevor Sie den Validierungsschritt versuchen. Es ist möglich, den Fernzähler ohne den automatischen Validierungsschritt zu aktivieren, aber die Verbindungen müssten visuell überprüft werden, und die Phasenbeziehung zwischen den Zählern könnte schwierig zu bestätigen sein.
Die Zählerprüfung muss während der Tageslichtstunden durchgeführt werden, um eine ausreichende Produktion zu erzielen, die zuverlässig erkannt und von dynamischen Lasten unterschieden werden kann.
