SwitchBot W1201500 Handbuch

Lieferumfang

• Kontaktsensor
• Magnet
• AAA-Batterien x 2
• Benutzerhandbuch
• Schraubenpaket
• Aufkleber (am Kontaktsensor angebracht)
• Aufkleber (am Magneten angebracht)

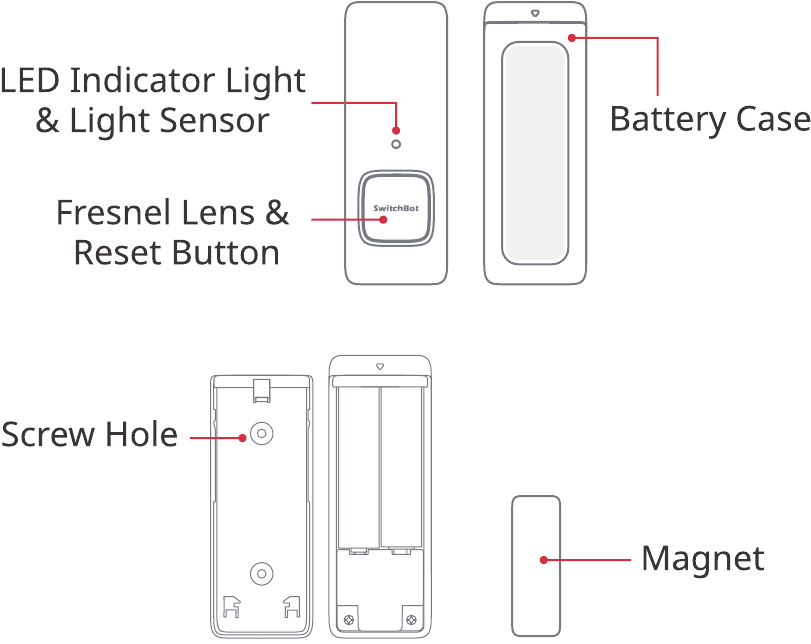

Geräteanleitung

Vorbereitung

• Ein Smartphone oder Tablet mit Bluetooth 4.2 oder höher
• Laden Sie die SwitchBot App herunter

• Erstellen Sie ein SwitchBot Konto und melden Sie sich an
• (Optional) Wenn Sie die Cloud-Dienstfunktion nutzen möchten,

müssen Sie einen SwitchBot Hub Mini (separat erhältlich) einrichten und Ihr Telefon mit dem Internet verbinden

Erste Schritte

1. Entfernen Sie das Batteriefach. Legen Sie zwei AAA-Batterien gemäß den + und - Zeichen in das Batteriefach ein. Setzen Sie dann das Batteriefach wieder ein.
2. Öffnen Sie die SwitchBot App und melden Sie sich an.
3. Tippen Sie in der App auf das „+“-Symbol oben rechts auf der Startseite. Tippen Sie auf das "Contact Sensor" (Kontaktsensor)-Symbol und folgen Sie den Anweisungen, um die Einrichtung abzuschließen.


Erfassungsbereich

Maximale Erfassungsdistanz: 5m
Maximaler Erfassungsbereich (Horizontal): 90º

Maximaler Erfassungsbereich (Vertikal): 55º

Die oben genannten Daten stammen aus Laborexperimenten, die bei 25°C (77°F) durchgeführt wurden.

Lichtsensor

Der Lichtsensor wird verwendet, um zu erkennen, ob es in der Zielumgebung hell oder dunkel ist. Sie können den Schwellenwert für hell oder dunkel in der App festlegen. Navigieren Sie in der App zur Einstellungsseite des Kontaktsensors, um weitere Informationen zu erhalten.

Installation

An einer Tür oder einem Fenster anbringen

Ziehen Sie die Schutzfolie vom Kontaktsensor und Magneten ab.

Richten Sie den Kontaktsensor und den Magneten an der Tür oder dem Fenster aus und stellen Sie sicher, dass der Magnet mit der Unterseite des Kontaktsensors bündig ist.
Kleben Sie den Kontaktsensor an die Tür/das Fenster und den Magneten an den Rahmen oder umgekehrt. Stellen Sie sicher, dass der Spalt zwischen Sensor und Magnet weniger als 30 mm beträgt, wenn die Tür oder das Fenster geschlossen ist.
Üben Sie 60 Sekunden lang Druck auf den Kontaktsensor und den Magneten aus, damit sie fest haften.

Mit Schrauben an einer Oberfläche befestigen

Entfernen Sie das Batteriefach vom Kontaktsensor. Befestigen Sie das Batteriefach mit den mitgelieferten Schrauben an der Zieloberfläche. Sie müssen während dieses Vorgangs die Schutzfolie nicht abziehen. Setzen Sie den Kontaktsensor wieder in das Batteriefach ein, das an der Zieloberfläche befestigt wurde. Richten Sie den Kontaktsensor und den Magneten an der Tür oder dem Fenster aus und stellen Sie sicher, dass der Magnet mit der Unterseite des Kontaktsensors bündig ist.
Ziehen Sie die Schutzfolie vom Magneten ab und kleben Sie ihn auf die Oberfläche in der Nähe des Kontaktsensors. Stellen Sie sicher, dass der Spalt zwischen Sensor und Magnet weniger als 30 mm beträgt, wenn die Tür oder das Fenster geschlossen ist.

Üben Sie 60 Sekunden lang Druck auf den Magneten aus, damit er fest haftet.

• Stellen Sie sicher, dass die Zieloberfläche trocken und sauber ist.
• Vermeiden Sie Wärmequellen, wie z.B. Glühbirnen.
• Vermeiden Sie es, das Gerät auf eine Glastür oder ein Fenster zu richten, um Reflexionen und Störungen zu reduzieren.
• Vermeiden Sie es, das Gerät auf sich ständig bewegende Objekte zu richten.

Batteriewechsel, Firmware-Update und Zurücksetzen auf Werkseinstellungen

Batteriewechsel
Entfernen Sie das Batteriefach. Befolgen Sie die „+“- und „-“-Markierungen, ersetzen Sie die alten Batterien durch neue.
Setzen Sie das Batteriefach wieder ein.

Firmware-Update
Bitte stellen Sie sicher, dass Sie die aktuellste Firmware haben, indem Sie rechtzeitig ein Upgrade durchführen.

Zurücksetzen auf Werkseinstellungen
Drücken Sie die Reset-Taste 15 Sekunden lang oder bis die LED-Anzeige leuchtet.

Hinweis: Nach dem Zurücksetzen des Geräts werden alle Einstellungen auf die Standardwerte zurückgesetzt und die Aktivitätsprotokolle gelöscht.

Fragen & Antworten

F: Gibt es einen Unterschied bei der Verwendung des Kontaktsensors an einer Tür oder einem Fenster?
A: Wenn an einem Fenster installiert, wird die Bewegungserkennungsfunktion automatisch deaktiviert, da kalte oder warme Luft den eingebauten Bewegungssensor unter der Reset-Taste stören und Fehlalarme auslösen kann.

F: Wie aktiviere ich den Cloud-Dienst?
A: Sie müssen einen SwitchBot Hub Mini (separat erhältlich) erwerben und ihn unter Ihrem Konto einrichten.
Navigieren Sie dann zur Startseite der App.

Wenn Sie ein Wolkensymbol auf der Gerätekachel des Kontaktsensors sehen, bedeutet dies, dass es vom Hub Mini gescannt wird. Navigieren Sie zur Einstellungsseite des Kontaktsensors, um den Cloud-Dienst dort zu aktivieren.

Scannen Sie den untenstehenden QR-Code, um weitere Lösungen anzuzeigen.

https://support.switch-bot.com

Spezifikation

Modellnummer: WI 201500

Größe:
70,5 mm x 25,5 mm x 23 mm (Kontaktsensor);
35 mm x 12 mm x 12,5 mm (Magnet)

Gewicht:
43 g (Kontaktsensor mit Batterien);
13 g (Magnet)

Batterielebensdauer: 2 x AAA-Batterien, ca. 3 Jahre (jeweils 80-mal Tür öffnen & schließen, 40-mal Tastendruck und Lichterfassung, 20-mal durch lokale Szenen bei 25°C (77°F) bei täglichem Gebrauch)

Betriebsbedingungen: -10°C~60°C (14°F~140°F), 20~85% relative Luftfeuchtigkeit

Maximale Erfassungsdistanz: 5 m, Ergebnisse aus Laborexperimenten bei 25°C (77°F)

Maximaler Erfassungsbereich: 90° horizontal und 55° vertikal, Ergebnisse aus Laborexperimenten bei 25°C (77°F).

Kontakt und Support

Einrichtung und Fehlerbehebung: support.switch-bot.com

Support-E-Mail: support@wondertechlabs.com

Feedback: Wenn Sie Bedenken oder Probleme bei der Verwendung unserer Produkte haben, senden Sie uns bitte Feedback über die Seite Profile > Feedback (Profil > Feedback) in der SwitchBot App.

Sicherheitshinweise

• Halten Sie das Gerät von feuchten oder heißen Umgebungen fern.
• Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.
• Versuchen Sie nicht, das Gerät zu zerlegen, zu reparieren oder zu modifizieren.
• Verwenden Sie keine anderen Batterien als die empfohlenen.

www.www.switch-bot.com
