Acer X34 Handbuch

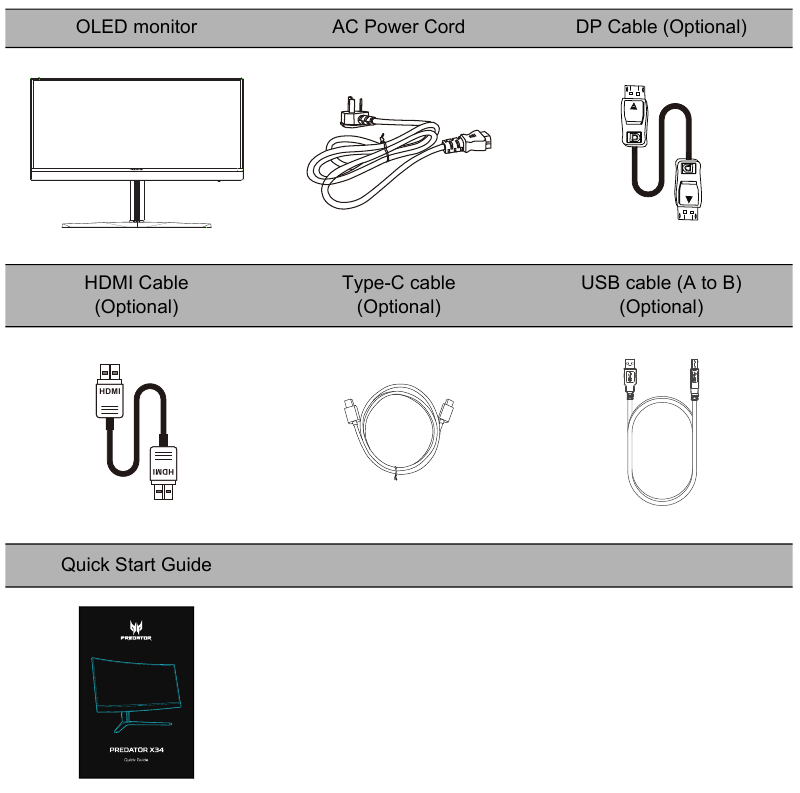

PACKUNGSINHALT

Bitte überprüfen Sie, ob die folgenden Artikel beim Auspacken der Verpackung vorhanden sind, und bewahren Sie die Verpackungsmaterialien auf, falls Sie den Monitor zukünftig versenden oder transportieren müssen.

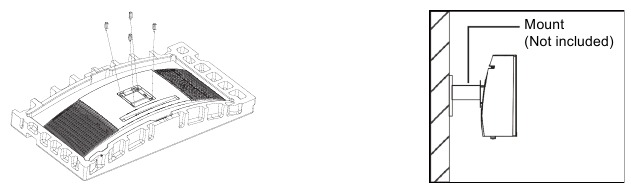

Anbringen des Monitors an der Basis

1. Packen Sie die Box aus. Nehmen Sie das Styropor nebeneinander heraus und legen Sie es flach auf den Schreibtisch.


2. Nehmen Sie das Styropor mit dem Display aus der Verpackung.


3. Entfernen Sie das obere Styropor.


4. Installieren Sie den Standfuß auf der Basis und befestigen Sie ihn mit der Rändelschraube von der Unterseite der Basis.


5. Befestigen Sie die Basis aus Schritt 4 sicher an der Schnellverschlusskerbe des OLED-Monitors.


6. Drehen Sie den OLED-Monitor um, damit er auf dem Schreibtisch, wo er verwendet werden soll, aufrecht steht. (Hinweis: Drücken Sie NICHT auf den Bildschirm, um jederzeit Schäden zu vermeiden.)


Anbringen des Monitors an der Wand

1. Verbinden Sie das VESA-Adapter-Montageset mit Schrauben (M4x16mm 4 Stück).

2. Befestigen Sie den Monitor an der Wand.

Hinweis:

• Bitte überprüfen Sie das Gewicht des Monitors im Voraus, um eine geeignete Tragfähigkeit des VESA-Monitorarms zu wählen.
• Entsorgen Sie die Originalschrauben nicht, da diese möglicherweise für zukünftige Verwendungen benötigt werden.

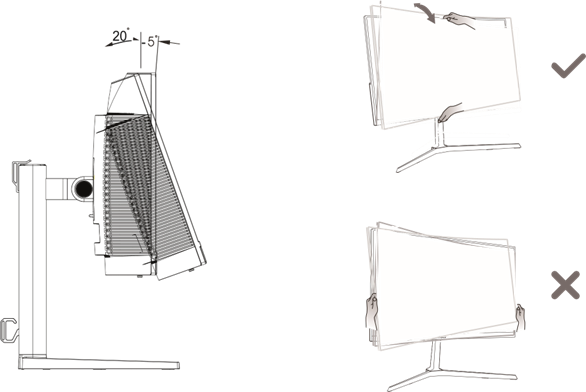

ANPASSUNG DER BILDSCHIRMPOSITION

Um die Betrachtungsposition zu optimieren, können Sie die Neigung des Monitors einstellen, indem Sie die Ränder des Monitors mit beiden Händen halten. Der Monitor kann um 20 Grad nach oben oder 5 Grad nach unten geneigt werden.

Neigung

Hinweis: Drücken Sie NICHT mit den Fingern auf den Bildschirm.
Greifen Sie NICHT an den Ecken oder den linken und rechten Seiten des Monitors, um die Neigung einzustellen.

ANSCHLIESSEN DES NETZKABELS

• Dieser Monitor verfügt über ein Universalnetzteil, das den Betrieb in einem Spannungsbereich von 100/120 V AC oder 220/240 V AC ermöglicht. Es ist keine Benutzereinstellung erforderlich.

Anschließen des Adapters und des Netzkabels

• Überprüfen Sie zuerst, ob das von Ihnen verwendete Netzkabel dem für Ihre Region erforderlichen Typ entspricht.
• Der Monitor verfügt über ein Universalnetzteil, das den Betrieb in einem Spannungsbereich von 100/120 V AC oder 220/240 V AC ermöglicht. Es ist keine Benutzereinstellung erforderlich.
• Stecken Sie ein Ende des Netzkabels in den Adapter und das andere Ende in eine Netzsteckdose.
• Für Geräte, die 120 V AC verwenden:
• Verwenden Sie ein UL-gelistetes Kabelsatz, Typ SVT-Kabel und Stecker mit einer Nennleistung von 10 A/125 V.
• Für Geräte, die 220/240 V AC verwenden:
• Verwenden Sie einen Kabelsatz bestehend aus H05VV-F Kabel und Stecker mit einer Nennleistung von 10 A/250 V. Der Kabelsatz sollte die entsprechenden Sicherheitszulassungen für das Land besitzen, in dem das Gerät installiert wird.

ENERGIESPAREN

Die Energiesparzustände bleiben erhalten, bis ein Steuersignal erkannt oder die Tastatur oder Maus aktiviert wird. Die Wiederherstellungszeit vom aktiven AUS-Zustand zurück in den EIN-Zustand beträgt etwa 3 Sekunden.

Zustand	LED-Anzeige
EIN	Blau
Energiesparmodus	Blau blinkend

Display Data Channel (DDC)

Um Ihre Installation zu erleichtern, ist der Monitor Plug and Play-fähig mit Ihrem System, wenn Ihr System auch das DDC-Protokoll unterstützt. Das DDC (Display Data Channel) ist ein Kommunikationsprotokoll, über das der Monitor das Hostsystem automatisch über seine Fähigkeiten informiert, zum Beispiel unterstützte Auflösungen und entsprechende Zeitintervalle. Der Monitor unterstützt den DDC2B-Standard.

20-poliges Farbanzeige-Signalkabel

PIN-NR.	BESCHREIBUNG	PIN-NR.	BESCHREIBUNG
1	DP_3.3V	2	GND
3	HPD	4	AUX_CH_N
5	GND	6	AUX_CH_P
7	GND	8	GND
9	ML_LANE0_P	10	GND
11	ML_LANE0-N	12	ML_LANE1-P
13	GND	14	ML_LANE1-N
15	ML_LANE2-P	16	GND
17	ML_LANE2-N	18	ML_LANE3-P
19	GND	20	ML_LANE3-N

19-poliges Farbanzeige-Signalkabel

PIN-NR.	BESCHREIBUNG	PIN-NR.	BESCHREIBUNG
1	DATA2-	2	GND
3	DATA2+	4	DATA1-
5	GND	6	DATA1+
7	DATA0-	8	GND
9	DATA0+	10	DCLK-
11	GND	12	DCLK+
13	NC	14	NC
15	HDMI_SCL	16	HDMI_SDA
17	HDMI_DET	18	HDMI15V
19	HDMI_HPD

STANDARD-TIMING-TABELLE

Modus	Auflösung
VGA	640 x 480	60 Hz
	640 x 480	72 Hz
	640 x 480	75 Hz
MAC	640 x 480	66.66 Hz
VESA	720 x 400	70 Hz
SVGA	800 x 600	56 Hz
	800 x 600	60 Hz
	800 x 600	72 Hz
	800 x 600	75 Hz
XGA	1024 x 768	60 Hz
	1024 x 768	70 Hz
	1024 x 768	75 Hz
VESA	1152 x 864	75 Hz
	1280 x 960	60 Hz
SXGA	1280 x1024	60 Hz
	1280 x1024	75 Hz
VESA	1280 x 720	60 Hz
WXGA+	1440 x 900	60 Hz
WSXGA+	1680 x 1050	60 Hz
FHD	1920 x 1080	60 Hz
QHD	2560 x 1440	60 Hz
	2560 x 1440	120 Hz
WQHD	3440 x 1440	60 Hz
	3440 x 1440	100 Hz
	3440 x 1440	144 Hz
	3440 x 1440	175 Hz

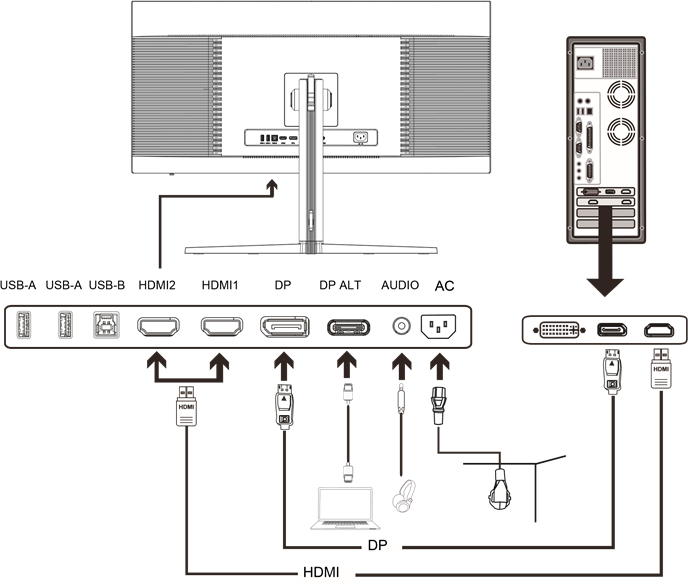

Anschließen Ihres Monitors an einen Computer

1. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
2. DP-Kabel anschließen (Nur DP-Eingangsmodell)
   1. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
   2. Schließen Sie das DP-Kabel an den Computer an.
3. HDMI-Kabel anschließen (Nur HDMI-Eingangsmodell)
   1. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
   2. Schließen Sie das HDMI-Kabel an den Computer an.
4. Type-C-Kabel anschließen (Nur DP ALT-Eingangsmodell)
   1. Schließen Sie das Type-C-Kabel an den Computer an.
5. Stecken Sie die Netzkabel Ihres Computers und Ihres Monitors in eine nahe gelegene Steckdose.

Hinweis:

1. Die Audioausgabefunktion hängt von den Modellen ab. Weitere Informationen finden Sie im Benutzerhandbuch.
2. DP: Unterstützt max. Timing-Auflösung 3440x1440-175Hz, unterstützt auch FreeSync Premium und HDR-Funktion.
3. DP ALT: Unterstützt max. Timing-Auflösung 3440x1440-175Hz, unterstützt auch FreeSync Premium.
4. HDMI1/2: Unterstützt max. Timing-Auflösung 3440x1440-100Hz, unterstützt auch FreeSync Premium und HDR-Funktion.

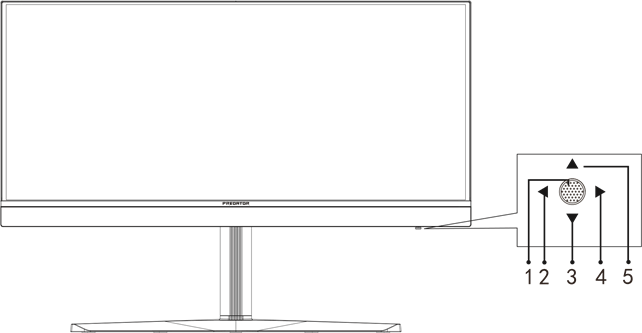

Externe Bedienelemente

Nr.	Element	Beschreibung
1	Power (Ein-/Aus)-Taste	Drücken Sie die Taste, um den Monitor einzuschalten, und drücken Sie sie länger als 5 Sekunden, um ihn auszuschalten.
2	Exit/Left (Verlassen/Links)-Taste	Beenden oder zum vorherigen Menü zurückkehren.
3	Down (Abwärts)-Taste	Im Menü nach unten bewegen.
4	Menu (Menü)-Taste	Untermenüs aufrufen.
5	Up (Aufwärts)-Taste	Im Menü nach oben bewegen.

FreeSync Premium (Nur HDMI/DP):
Es ermöglicht einer FreeSync Premium-unterstützten Grafikquelle, die Bildwiederholfrequenz des Displays dynamisch an typische Inhaltsbildraten anzupassen, für eine energieeffiziente, praktisch ruckelfreie Anzeige mit geringer Latenz.

Verwenden des Schnellzugriffsmenüs

Der folgende Inhalt dient nur als allgemeine Referenz. Die tatsächlichen Produktspezifikationen können variieren. Das OSD (On Screen Display) kann verwendet werden, um die Einstellungen Ihres OLED-Monitors anzupassen. Drücken Sie die Taste, um das OSD zu öffnen. Sie können das OSD verwenden, um die Bildqualität, die OSD-Position und die allgemeinen Einstellungen anzupassen. Für erweiterte Einstellungen beachten Sie bitte die folgende Seite:

Hauptseite

1. Main Menu (Hauptmenü)
2. Hot Key1 (Direktzugriffstaste 1): Modes (Modi), Brightness (Helligkeit), Volume (Lautstärke), Gamma, Contrast (Kontrast), USB Port Select (USB-Port auswählen)
3. Hot Key2 (Direktzugriffstaste 2): Modes (Modi), Brightness (Helligkeit), Volume (Lautstärke), Gamma, Contrast (Kontrast), USB Port Select (USB-Port auswählen)
4. Input (Eingang)

Input (Eingang)
Öffnen Sie die Input (Eingang)-Steuerung und wählen Sie die DP- oder HDMI-Eingangsquelle aus. Wenn Sie fertig sind, verwenden Sie um eine Ebene zurückzugehen.

Hot key1 (Direktzugriffstaste 1) (Standard: Mode (Modus))
Zum Auswählen des Szenariomodus (G1, G2, G3), welcher benutzerdefinierte Profile verwendet werden sollen, oder des Szenariomodus (User (Benutzer), Standard, ECO, Graphics (Grafik), HDR).

Hot key2 (Direktzugriffstaste 2) (Standard: Brightness (Helligkeit))
Öffnen Sie die Brightness (Helligkeit)-Steuerung und wählen Sie die Helligkeitseinstellung aus. Wenn Sie fertig sind, verwenden Sie um eine Ebene zurückzugehen.

Main Menu (Hauptmenü)

Die Funktionenseite

Öffnen Sie die Funktionenseite, um eine Menüfunktion auszuwählen und die gewünschten Einstellungen mit den Pfeiltasten anzupassen. Auf dieser Seite können Sie auch die Systeminformationen Ihres Monitors einsehen. Wenn Sie fertig sind, verwenden Sie um eine Ebene zurückzugehen.

1. Drücken Sie die TasteMain Menu (Hauptmenü), um das OSD zu öffnen.
2. Verwenden Sie die Richtungstaste nach oben oder unten, um Picture (Bild) aus dem OSD auszuwählen. Drücken Sie dannEnter (Eingabe), um das Element aufzurufen, das Sie anpassen möchten.
3. Verwenden Sie die Richtungstaste nach links oder rechts, um die Schieberegler anzupassen.

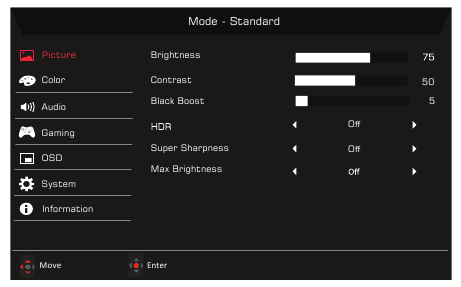

1. Drücken Sie die MENU (Menü)-Taste, um das OSD aufzurufen.
2. Verwenden Sie die Taste, wählen Sie Picture (Bild) aus dem OSD aus. Navigieren Sie dann zu der Einstellung, die Sie ändern möchten.
3. Verwenden Sie die Tasten, um die Schieberegler anzupassen.
4. Öffnen Sie die Picture (Bild)-Seite, um Brightness (Helligkeit), Contrast (Kontrast), Black Boost (Schwarzwert), HDR und Super Sharpness (Super Schärfe), Max Brightness (Maximale Helligkeit) anzupassen.
5. Helligkeit: Passen Sie die Helligkeit von 0 bis 100 an.
   Hinweis: Passt das Gleichgewicht zwischen hellen und dunklen Farbtönen an.
6. Kontrast: Passen Sie den Kontrast von 0 bis 100 an.
   Hinweis: Legt den Grad des Unterschieds zwischen hellen und dunklen Bereichen fest.
7. Black Boost (Schwarzwert): Passen Sie den Schwarzwert von 0 bis 10 an. Verbessert Schatten, indem die Helligkeit erhöht wird, ohne hellere Farbtöne zu verändern.
   Hinweis: Wenn das Bild sehr hell ist oder nur wenige Schattenbereiche aufweist, führt die Anpassung dieser Einstellung möglicherweise zu keinen spürbaren Änderungen am Bild.
8. HDR: Kann gesteuert werden (off (aus) / Auto (Automatisch)), die Standardeinstellung ist off (aus), bei Einstellung auf Auto (Automatisch) wird das HDR-Signal automatisch erkannt und verarbeitet.
   Hinweis:
   1. Wenn HDR = Auto (Automatisch), werden die Modes (Modi) ebenfalls automatisch auf "HDR" (HDR) eingestellt.
   2. Wenn HDR = Auto (Automatisch), sind einige Parameter: (ACM, Gamma, Contrast (Kontrast), Black Boost (Schwarzwert)...) Funktionen ausgegraut und deaktiviert, und wenn Sie andere einstellbare Parameter ändern, springen die "Modes" (Modi) nicht in den "User" (Benutzer)-Modus.
   3. Da Xbox derzeit HDR bei FHD-Auflösung nicht unterstützt, kann die HDR-Funktion nicht aktiviert werden, wenn Sie mit einer Xbox verbunden sind.
9. Super Sharpness (Super Schärfe)-Technologie kann hochauflösende Bilder simulieren, indem die Pixeldichte der Originalquelle erhöht wird. Dadurch können Bilder schärfer und klarer werden.
10. Max Brightness (Maximale Helligkeit): Standard ist off (aus).
    Hinweis: Aus Umweltgründen ist die Standardhelligkeit des Displays niedrig. Sie kann mit den folgenden Schritten an Ihre Vorlieben angepasst werden:
    1. Gehen Sie zum OSD-Menü > picture (Bild) > Max Brightness (Maximale Helligkeit), und stellen Sie Off (Aus) auf On (Ein), um die Helligkeit zu erhöhen.
    2. Sobald Max Brightness (Maximale Helligkeit) eingeschaltet ist, passen Sie den Brightness (Helligkeits)-Wert zwischen 0-100 nach Ihren Wünschen an.

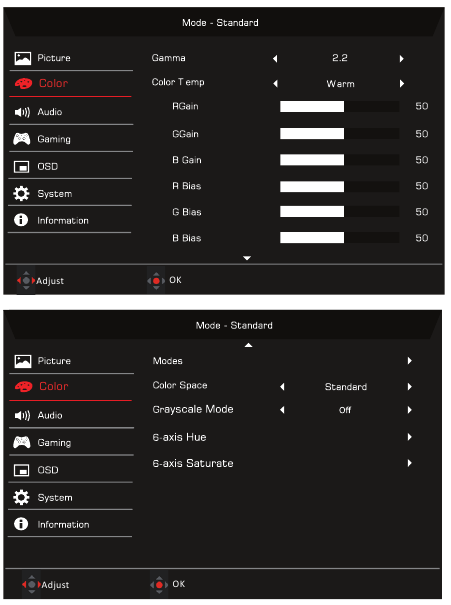

Farbe

1. Drücken Sie die MENU (Menü)-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Taste, wählen Sie Color (Farbe) aus dem OSD aus. Navigieren Sie dann zu der Einstellung, die Sie anpassen möchten.
3. Verwenden Sie die Taste, um die Einstellung auszuwählen.
4. Der Gamma-Modus ermöglicht Ihnen die Anpassung des Luminanztons. Der Standardwert ist 2.2 (Standardwert für Windows).
5. Farbtemperatur: Standard ist Warm. Sie können Normal, User (Benutzer), Bluelight (Blaulicht), Cool (Kalt) und Warm auswählen.
6. Modes (Modi): Wählen Sie Ihren bevorzugten Modus aus Action (Aktion), Racing (Rennen), Sports (Sport), User (Benutzer), Standard, ECO, Graphics (Grafik) und HDR.
7. Farbraum: Sie können Standard, SMPTE-C, DCI, EBU, HDR, Rec.709 oder sRGB wählen.
   Hinweis:
   1. Wenn der Farbraum "HDR" (HDR) ist, wird Modes (Modi) automatisch auf "HDR" (HDR) eingestellt.
   2. Wenn der Farbraum nicht "HDR" (HDR) ist, wird Modes (Modi) auf "Standard" (Standard) eingestellt.
8. Grayscale Mode (Graustufenmodus): Schalten Sie den Graustufenmodus On (Ein) oder Off (Aus). Standard ist off (aus).
9. 6-Achsen-Farbton: Passen Sie den Farbton von Rot, Grün, Blau, Gelb, Magenta und Cyan an.
10. 6-Achsen-Sättigung: Passen Sie die Sättigung von Rot, Grün, Blau, Gelb, Magenta und Cyan an.

Audio

1. Drücken Sie die MENU (Menü)-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Taste, wählen Sie Audio (Audio) aus dem OSD aus. Navigieren Sie dann zu der Einstellung, die Sie anpassen möchten.
3. Verwenden Sie die Taste, um die Einstellung auszuwählen.
4. Lautstärke: Passt die Lautstärke an.
5. Stummschalten: Wählen Sie On (Ein) oder Off (Aus).

Gaming

1. Drücken Sie die MENU-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Taste, um Gaming (Gaming) im OSD auszuwählen. Navigieren Sie dann zu der Einstellung, die Sie anpassen möchten.
3. Verwenden Sie die Taste, um die Einstellung auszuwählen.
4. FreeSync Premium: Standard ist On (Ein), es kann Off (Aus) gewählt werden.
5. Refresh Rate Num: Zeigt die aktuelle Bildwiederholfrequenz des Panels auf dem Bildschirm an.
   Hinweis: Wenn FreeSync Premium auf "On" (Ein) eingestellt ist, können Sie die Änderungen der V-Frequenz im OSD sehen.
6. Ultra-Low Latency: Auf On (Ein) setzen, um die Verarbeitungszeit des Anzeigewechselvorgangs zu beschleunigen.
   Hinweis:
   • Ultra-Low Latency unterstützt den Video-Interlaced-Modus nicht.
   • Ultra-Low Latency unterstützt keine V-Frequenz unter 48Hz.
   • Ultra-Low Latency unterstützt keine Auflösungen unter 800x600.
   • Ultra-Low Latency unterstützt nur Wide Mode = Full und ist ausgegraut.
   • Wenn AMD FreeSync Premium auf "Off" (Aus) steht, kann Ultra-Low Latency auf "On" (Ein) oder "Off" (Aus) eingestellt werden.
   • Wenn AMD FreeSync Premium auf "On" (Ein) steht, wird Ultra-Low Latency automatisch auf "On" (Ein) gesetzt und ist ausgegraut.
   • Detaillierte Funktionsdefinitionen und Informationen entnehmen Sie bitte der Acer Ultra-Low Latency Spezifikation.
7. Black Boost Pro: Ist Black Boost Pro (Black Boost Pro) eingeschaltet, kompensiert es die Helligkeit des dunklen Niveaus, damit Objekte im dunklen Bereich deutlich sichtbar werden.
   Hinweis:
   • Black Boost Pro ist standardmäßig auf "Off" (Aus) eingestellt.
   • Wenn Black Boost Pro auf "On" (Ein) steht, wird HDR automatisch auf Off (Aus) gesetzt.
8. Aim Point: Zeigt einen Zielpunkt auf dem Bildschirm für Schießspiele an.
9. Sniper Mode: Zugänglichkeitsfunktion für Spiele.
   • Scope Mode
   • Scope Ratio: Zur Steuerung des Inhaltsvergrößerungsverhältnisses.
   • Scope Size: Zur Steuerung der Größe des Zielfernsterfensters.

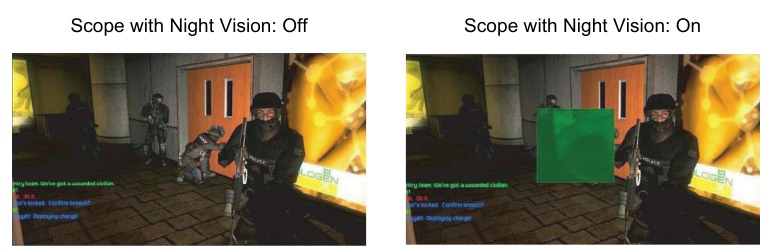

   • Scope with Night Vision: Zur Steuerung des Nachtsichteffekts.
   • Scope Ratio: Wählen Sie das Zielfernrohrverhältnis (1,5x, 2x, 4x), Standard ist 2x.
   • Scope Size: Wählen Sie die Zielfernrohrgröße (Klein, Mittel, Groß), Standard ist Mittel.
   • Scope with Night Vision: Zum Filtern des R&B-Kanals.

10. Timer: Das OSD zeigt den Timer auf der oben-linken Seite des Monitors an.
    Hinweis:
    1. Wenn der Benutzer 30 Min. auswählt, zählt das OSD den Timer von 30:00 bis 00:00 herunter.
    2. Wenn der Timer auf On (Ein) gestellt ist, sind Aim Point und Refresh Rate Num ausgegraut.

OSD

1. Drücken Sie die MENU-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Taste, um System (System) im OSD auszuwählen. Navigieren Sie dann zu der Einstellung, die Sie anpassen möchten.
3. Verwenden Sie die Taste, um die Einstellung auszuwählen.
4. Language: Legt die Sprache des OSD-Menüs fest.
5. OSD Timeout: Passt die Verzögerung an, bevor das OSD-Menü ausgeschaltet wird.
6. Transparency: Wählen Sie die Transparenz bei Verwendung des Gaming-Modus. Die Transparenz kann 20%, 40%, 60%, 80% oder Off (Aus) betragen.
7. OSD Lock: Die OSD Lock (OSD-Sperre) Funktion wird verwendet, um zu verhindern, dass OSD-Tasten versehentlich gedrückt werden.

Hinweis:

1. OSD Locked (OSD Gesperrt):
   Stellen Sie die OSD-Sperre im OSD auf "On" (Ein) und drücken Sie "Enter" (Eingabetaste).
   Die Meldung "OSD Locked" (OSD Gesperrt) wird in der Mitte des Bildschirms angezeigt, und die LED-Leuchten blinken blau.
   Beim Drücken einer beliebigen Taste wird die Meldung "OSD Locked" (OSD Gesperrt) angezeigt.
2. OSD Unlocked (OSD Entsperrt):
   Drücken Sie die zweite OSD-Taste 3 Sekunden lang ununterbrochen, um das OSD zu entsperren. Die Meldung "OSD Unlocked" (OSD Entsperrt) wird in der Mitte des Bildschirms angezeigt, und die LED-Leuchten werden blau.

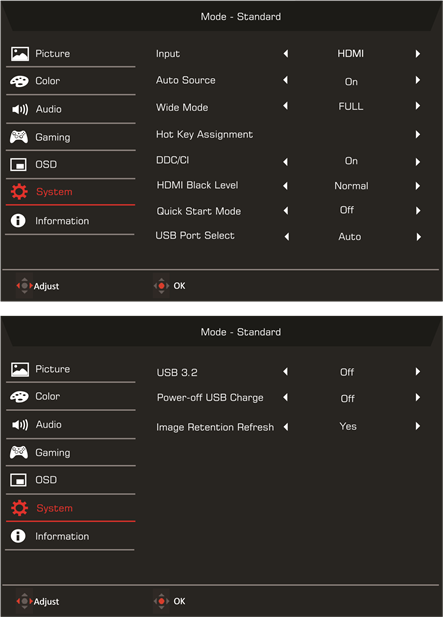

System

1. Das Systemmenü kann verwendet werden, um Signaleingangsquellen und andere wichtige Einstellungen, einschließlich der Eingangstypen, auszuwählen.
2. Drücken Sie die MENU-Taste, um das OSD zu öffnen.
3. Verwenden Sie die Taste, wählen Sie OSD aus dem OSD. Navigieren Sie dann zu der Einstellung, die Sie anpassen möchten.
4. Verwenden Sie die Taste, um die Einstellung auszuwählen.
5. Eingang: Wählen Sie die Quelle aus HDMI1, HDMI2, DP, DP ALT.
6. Auto-Quelle: Sucht automatisch nach verfügbaren Eingangsquellen.
7. Breitbildmodus: Sie können auswählen, welches Bildschirmseitenverhältnis Sie verwenden. Die Optionen sind Full, Aspect, 1:1 und 21:9.
8. Schnelltastenbelegung: Wählen Sie die Funktion von Hot Key 1 oder Hot Key 2.
9. DDC/CI: Ermöglicht die Einstellung der Monitoreinstellungen über die Software auf dem PC.
   Hinweis: DDC/CI, kurz für Display Data Channel/Command Interface, ermöglicht die Übertragung von Monitorsteuerbefehlen über Software.
10. HDMI-Schwarzpegel: Sie können den Schwarzpegel unter HDMI-Quelle auswählen.
11. Schnellstartmodus: Wählen Sie Aus oder Ein. Die Standardeinstellung ist "Off" (Aus). Einschalten, um die Startgeschwindigkeit zu beschleunigen.
12. USB-Port-Auswahl: Stellen Sie den USB-Port-Typ auf C-Type oder B-Type oder Automatisch ein.
13. USB 3.2: Die Standardeinstellung ist "On" (Ein). Es kann die USB-Bandbreite bestimmen.
    • USB 3.2 = "On" (Ein) ist die Standardeinstellung.
14. USB-Laden bei ausgeschaltetem Gerät: Wählen Sie "On" (Ein), um den USB-Port mit Strom zu versorgen und wählen Sie "Off" (Aus), um den DC-Aus-/Stromsparmodus zu aktivieren.
    Hinweis:
    Um internationale Energiestandards zu erfüllen, ist dieses Display derzeit auf den Stromsparmodus eingestellt, der bestimmte Funktionen deaktiviert, wenn das Display in den Schlafmodus (Standby) versetzt wird und den Status 'ausgeschaltet' (DC off) hat.
    Das Umschalten von "Power-off USB Charge" (USB-Ladefunktion bei ausgeschaltetem Gerät) auf "On" (Ein) aktiviert alle Displayfunktionen und kann mehr Strom verbrauchen.

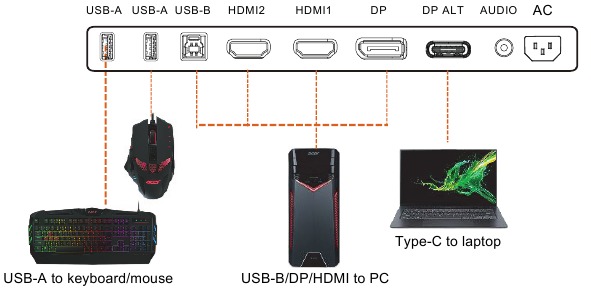

    KVM-Einrichtung

    1. Sie können die folgende Anweisung befolgen, um KVM für Ihren Monitor einzurichten:
       • Schließen Sie Type-C/USB-B an Ihren Computer an.
       • Wählen Sie Type-C/USB-B unter USB-Port-Auswahl im OSD aus.
       • Empfohlene Einrichtung:

         Hinweis: Wenn Sie zwei Computer an den Monitor anschließen, konfigurieren Sie die USB-Einstellungen über das OSD-Menü, um ein einziges Set aus Tastatur und Maus, das an den Monitor angeschlossen ist, zwischen zwei Computern zu teilen.

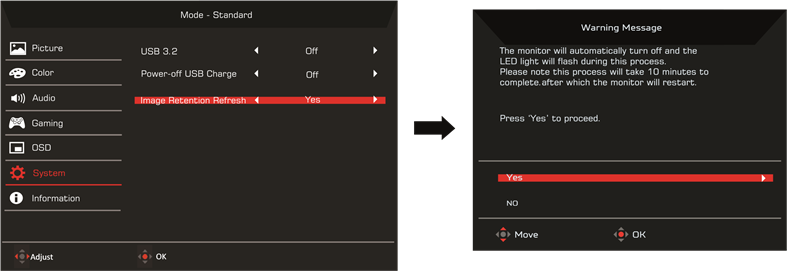

15. Bildnachleucht-Auffrischung: Um das Risiko des Auftretens von Bildnachleuchten zu reduzieren, startet die Bildnachleucht-Auffrischung automatisch, wenn der Monitor länger als 4 Stunden in Gebrauch war, nachdem der Monitor ausgeschaltet wurde. Sie können die Bildnachleucht-Auffrischung auch manuell über das OSD-Menü starten. Wenn der Prozess der Bildnachleucht-Auffrischung beginnt, zeigt der Monitor eine Warnmeldung an und die Power-LED beginnt abwechselnd blaues und bernsteinfarbenes Licht zu blinken. Wenn die Power-LED erlischt, zeigt dies an, dass der Prozess der Bildnachleucht-Auffrischung abgeschlossen ist, die Dauer der Bildnachleucht-Auffrischung beträgt etwa 5 Minuten.
    Hinweis: Schalten Sie den Monitor während des Prozesses der Bildnachleucht-Auffrischung nicht aus und ziehen Sie nicht das Netzkabel ab.

Produktinformationen

1. Drücken Sie die MENU-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Tasten, wählen Sie Information, um die grundlegenden Informationen für Ihren Monitor und die aktuelle Eingabe anzuzeigen.
3. Alle Einstellungen zurücksetzen: Setzt alle Einstellungen auf die Werkseinstellungen zurück.

Einstellungen speichern unter... (Nur Benutzermodus)

1. Drücken Sie die MENU-Taste, um das OSD zu öffnen.
2. Verwenden Sie die Taste, wählen Sie "Save Setting to..." (Einstellungen speichern unter...) aus dem OSD. Wählen Sie dann den bevorzugten Modus aus.
3. Einstellungen im Spielmodus speichern: Es sind drei benutzerdefinierte Profile verfügbar (Action, Racing und Sports). Speichern Sie Ihre angepassten Einstellungen im Spielmodus, um diese Einstellungen später automatisch zu übernehmen, wenn Sie ihn auswählen.

FEHLERBEHEBUNG

Bevor Sie Ihren OLED-Monitor zur Wartung einsenden, überprüfen Sie bitte die unten stehende Fehlerbehebungsliste, um festzustellen, ob Sie das Problem selbst diagnostizieren können.

HDMI/DP-Modus (Optional)

Probleme	Aktueller Status	Abhilfe
Kein Bild	Blau	Passen Sie Helligkeit und Kontrast über das OSD auf das Maximum an oder setzen Sie sie auf die Standardeinstellungen zurück. Überprüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist, was durch Ein- und Ausstecken des Kabels festgestellt werden kann. Überprüfen Sie, ob der PC ordnungsgemäß funktioniert oder sich im Ruhezustand (Hibernate-Modus) befindet. Um den PC aus dem Schlafmodus (Sleep-Modus) zu wecken, können Sie die Maus anklicken oder eine beliebige Taste auf der Tastatur drücken.
	LED AUS	Überprüfen Sie den Netzschalter. Überprüfen Sie, ob das Netzkabel korrekt an den Monitor angeschlossen ist.

Informationen für Ihre Sicherheit und Ihren Komfort

Sicherheitshinweise
Lesen Sie diese Anweisungen sorgfältig durch. Bewahren Sie dieses Dokument zum späteren Nachschlagen auf. Befolgen Sie alle Warnungen und Anweisungen, die auf dem Produkt angebracht sind.

Besondere Hinweise zu OLED-Monitoren
Die folgenden Punkte sind bei OLED-Monitoren normal und stellen kein Problem dar.

• Aufgrund der Art des Leuchtstoffs kann der Bildschirm während der ersten Nutzung flimmern. Schalten Sie den Netzschalter aus und dann wieder ein, um sicherzustellen, dass das Flimmern verschwindet.
• Je nach verwendetem Desktop-Muster kann es zu einer leicht ungleichmäßigen Helligkeit auf dem Bildschirm kommen.
• Der OLED-Bildschirm verfügt über 99,99 % oder mehr effektive Pixel. Er kann Fehlstellen von 0,01 % oder weniger aufweisen, wie z. B. ein fehlendes Pixel oder ein Pixel, das ständig leuchtet.
• Aufgrund der Beschaffenheit des OLED-Bildschirms kann nach dem Bildwechsel ein Nachbild des vorherigen Bildschirms bestehen bleiben, wenn dasselbe Bild stundenlang angezeigt wird. In diesem Fall erholt sich der Bildschirm langsam, indem das Bild gewechselt oder der Netzschalter für einige Stunden ausgeschaltet wird.

Reinigen Ihres Monitors
Bitte befolgen Sie diese Richtlinien sorgfältig, wenn Sie den Monitor reinigen:

• Ziehen Sie den Monitor immer vom Stromnetz, bevor Sie ihn reinigen.
• Verwenden Sie ein weiches Tuch, um den Bildschirm sowie die Vorder- und Seitenflächen des Gehäuses abzuwischen.

Zugänglichkeit
Stellen Sie sicher, dass die Steckdose, in die Sie das Netzkabel stecken, leicht zugänglich und so nah wie möglich am Bediener des Geräts liegt. Wenn Sie die Stromzufuhr zum Gerät unterbrechen müssen, ziehen Sie unbedingt das Netzkabel aus der Steckdose.

Sicheres Hören
Zum Schutz Ihres Gehörs befolgen Sie diese Anweisungen.

• Erhöhen Sie die Lautstärke schrittweise, bis Sie sie klar und angenehm und ohne Verzerrung hören können.
• Nachdem Sie die Lautstärke eingestellt haben, erhöhen Sie sie nicht weiter, nachdem sich Ihre Ohren daran gewöhnt haben.
• Begrenzen Sie die Zeit, in der Sie Musik mit hoher Lautstärke hören.
• Vermeiden Sie es, die Lautstärke zu erhöhen, um eine laute Umgebung auszublenden.
• Reduzieren Sie die Lautstärke, wenn Sie Personen in Ihrer Nähe nicht sprechen hören können.

• Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
• Stellen Sie dieses Produkt nicht auf einen instabilen Wagen, Ständer oder Tisch. Wenn das Produkt herunterfällt, könnte es ernsthaft beschädigt werden.
• Schlitze und Öffnungen dienen der Belüftung, um einen zuverlässigen Betrieb des Produkts zu gewährleisten und es vor Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder abgedeckt werden. Die Öffnungen sollten niemals durch Platzieren des Produkts auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche blockiert werden. Dieses Produkt sollte niemals in der Nähe oder über einem Heizkörper oder Heizregister oder in einer eingebauten Installation platziert werden, es sei denn, es ist eine ausreichende Belüftung gewährleistet.
• Stecken Sie niemals Gegenstände jeglicher Art durch die Gehäuseschlitze in dieses Produkt, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen könnten, was zu einem Brand oder elektrischen Schlag führen könnte. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf oder in das Produkt.
• Um Schäden an internen Komponenten zu vermeiden und ein Auslaufen der Batterie zu verhindern, stellen Sie das Produkt nicht auf eine vibrierende Oberfläche.
• Verwenden Sie es niemals in einer Sport-, Trainings- oder einer anderen vibrierenden Umgebung, die wahrscheinlich unerwartete Kurzschlüsse oder Schäden an internen Geräten verursachen könnte.

Verwendung von elektrischem Strom

• Dieses Produkt sollte mit der Art von Strom betrieben werden, die auf dem Kennzeichnungsetikett angegeben ist. Wenn Sie sich über die verfügbare Stromart nicht sicher sind, wenden Sie sich an Ihren Händler oder das örtliche Stromversorgungsunternehmen.
• Wenn ein Verlängerungskabel mit diesem Produkt verwendet wird, stellen Sie sicher, dass die Gesamtstromstärke der an das Verlängerungskabel angeschlossenen Geräte die Stromstärke des Verlängerungskabels nicht überschreitet. Stellen Sie außerdem sicher, dass die Gesamtleistung aller an die Steckdose angeschlossenen Produkte die Sicherungsleistung nicht überschreitet.
• Überlasten Sie eine Steckdose, eine Steckerleiste oder eine Mehrfachsteckdose nicht, indem Sie zu viele Geräte anschließen. Die Gesamtlast des Systems darf 80 % der Leistung des Stromkreises nicht überschreiten. Werden Steckerleisten verwendet, darf die Last 80 % der Eingangsleistung der Steckerleiste nicht überschreiten.

Hinweis: Der Erdungsstift bietet auch einen guten Schutz vor unerwarteten Geräuschen, die von anderen in der Nähe befindlichen elektrischen Geräten erzeugt werden und die Leistung dieses Produkts beeinträchtigen könnten.

Wartung des Produkts
Versuchen Sie nicht, dieses Produkt selbst zu warten, da das Öffnen oder Entfernen von Abdeckungen Sie gefährlichen Spannungspunkten oder anderen Risiken aussetzen kann. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
Ziehen Sie dieses Produkt aus der Steckdose und überlassen Sie die Wartung qualifiziertem Servicepersonal, wenn:

• das Netzkabel oder der Stecker beschädigt, geschnitten oder ausgefranst ist
• Flüssigkeit in das Produkt gelangt ist
• das Produkt Regen oder Wasser ausgesetzt war
• das Produkt heruntergefallen ist oder das Gehäuse beschädigt wurde
• das Produkt eine deutliche Leistungsänderung aufweist, die einen Servicebedarf anzeigt
• das Produkt nach Befolgung der Bedienungsanleitung nicht normal funktioniert

Hinweis: Nehmen Sie nur Einstellungen an den Bedienelementen vor, die in der Bedienungsanleitung beschrieben sind, da eine unsachgemäße Einstellung anderer Bedienelemente zu Schäden führen kann und oft umfangreiche Arbeiten durch einen qualifizierten Techniker erfordert, um das Produkt wieder in den Normalzustand zu versetzen.

Potenziell explosive Umgebungen
Schalten Sie Ihr Gerät in Bereichen mit potenziell explosiver Atmosphäre aus und befolgen Sie alle Zeichen und Anweisungen. Potenziell explosive Atmosphären umfassen Bereiche, in denen Ihnen normalerweise geraten würde, Ihren Fahrzeugmotor abzuschalten. Funken in solchen Bereichen könnten eine Explosion oder einen Brand verursachen, die zu Körperverletzungen oder sogar zum Tod führen könnten. Schalten Sie das Gerät in der Nähe von Zapfsäulen an Tankstellen aus. Beachten Sie die Einschränkungen für die Verwendung von Funkgeräten in Treibstofflagern, Lager- und Verteilungsbereichen; Chemieanlagen; oder wo Sprengarbeiten durchgeführt werden. Bereiche mit potenziell explosiver Atmosphäre sind oft, aber nicht immer, gekennzeichnet. Dazu gehören unter Deck auf Booten, chemische Transfer- oder Lagereinrichtungen, Fahrzeuge, die Flüssiggas (wie Propan oder Butan) verwenden, und Bereiche, in denen die Luft Chemikalien oder Partikel wie Getreide, Staub oder Metallpulver enthält.

Zusätzliche Sicherheitsinformationen
Ihr Gerät und dessen Erweiterungen können Kleinteile enthalten. Bewahren Sie diese außerhalb der Reichweite von kleinen Kindern auf.

OLED-Pixelaussage
Die OLED-Einheit wird mit hochpräzisen Fertigungstechniken hergestellt. Dennoch können einige Pixel gelegentlich fehlerhaft sein oder als schwarze oder rote Punkte erscheinen. Dies hat keinen Einfluss auf das aufgezeichnete Bild und stellt keine Fehlfunktion dar.
Dieses Produkt wurde mit aktivierter Energieverwaltung ausgeliefert:

• Aktivieren Sie den Schlafmodus (Sleep-Modus) des Displays innerhalb von 5 Minuten nach Inaktivität des Benutzers.
• Wecken Sie den Monitor, wenn er sich im aktiven Ausschaltmodus (Active Off mode) befindet, indem Sie die Maus bewegen oder eine beliebige Tastaturtaste drücken.

OLED-Design zur Einbrennvermeidung: Image Retention Refresh
Um das Risiko des Auftretens von Bildeinbrennen (Image Retention) zu reduzieren, startet Image Retention Refresh automatisch, nachdem der Monitor ausgeschaltet wurde, wenn der Monitor länger als 4 Stunden verwendet wurde. Sie können Image Retention Refresh auch manuell über das OSD-Menü starten.
Wenn der Image Retention Refresh-Prozess beginnt, zeigt der Monitor eine Warnmeldung an und die Betriebs-LED beginnt abwechselnd blau und gelb zu blinken.
Wenn die Betriebs-LED erlischt, zeigt dies an, dass der Image Retention Refresh-Prozess abgeschlossen ist; die Dauer des Image Retention Refresh beträgt etwa 5 Minuten.
Hinweis:

• Schalten Sie den Monitor während des Image Retention Refresh-Prozesses nicht aus und trennen Sie ihn nicht vom Stromnetz.
• Image Retention Refresh kann nur gedrückt werden, wenn der Bildschirm länger als 4 Stunden verwendet wurde; bevor die Zeit überschritten wird, ist die Option ausgegraut.

Tipps und Informationen für eine komfortable Nutzung
Computerbenutzer können nach längerer Nutzung über Augenbelastung und Kopfschmerzen klagen. Benutzer sind auch einem Risiko für körperliche Verletzungen ausgesetzt, nachdem sie lange Stunden vor einem Computer gearbeitet haben. Lange Arbeitszeiten, schlechte Haltung, schlechte Arbeitsgewohnheiten, Stress, unzureichende Arbeitsbedingungen, persönliche Gesundheit und andere Faktoren erhöhen das Risiko körperlicher Verletzungen erheblich.
Eine falsche Computernutzung kann zu Karpaltunnelsyndrom, Tendinitis, Tenosynovitis oder anderen muskuloskelettalen Erkrankungen führen. Die folgenden Symptome können in Händen, Handgelenken, Armen, Schultern, Nacken oder Rücken auftreten:

• Taubheitsgefühl oder ein brennendes oder kribbelndes Gefühl
• Schmerzen, Wundsein oder Empfindlichkeit
• Schmerzen, Schwellungen oder Pulsieren
• Steifheit oder Engegefühl
• Kälte oder Schwäche

Wenn Sie diese Symptome oder andere wiederkehrende oder anhaltende Beschwerden und/oder Schmerzen im Zusammenhang mit der Computernutzung haben, konsultieren Sie sofort einen Arzt und informieren Sie die Gesundheits- und Sicherheitsabteilung Ihres Unternehmens.
Der folgende Abschnitt enthält Tipps für eine komfortablere Computernutzung.

Ihre Komfortzone finden
Finden Sie Ihre Komfortzone, indem Sie den Betrachtungswinkel des Monitors anpassen, eine Fußstütze verwenden oder Ihre Sitzhöhe erhöhen, um maximalen Komfort zu erreichen. Beachten Sie die folgenden Tipps:

• vermeiden Sie es, zu lange in einer festen Haltung zu verharren
• vermeiden Sie es, sich nach vorne zu beugen und/oder sich nach hinten zu lehnen
• stehen Sie regelmäßig auf und gehen Sie umher, um die Belastung Ihrer Beinmuskulatur zu verringern

Pflege Ihres Sehvermögens
Lange Betrachtungszeiten, das Tragen falscher Brillen oder Kontaktlinsen, Blendung, übermäßige Raumbeleuchtung, schlecht fokussierte Bildschirme, sehr kleine Schriftarten und kontrastarme Displays können Ihre Augen belasten. Die folgenden Abschnitte geben Vorschläge, wie Sie die Augenbelastung reduzieren können.

Augen

• Entspannen Sie Ihre Augen häufig.
• Gönnen Sie Ihren Augen regelmäßige Pausen, indem Sie vom Monitor wegschauen und sich auf einen entfernten Punkt konzentrieren.
• Blinzeln Sie häufig, um ein Austrocknen der Augen zu verhindern.

Bildschirm

• Halten Sie Ihren Bildschirm sauber.
• Halten Sie Ihren Kopf höher als die Oberkante des Bildschirms, sodass Ihre Augen nach unten zeigen, wenn Sie auf die Mitte des Displays blicken.
• Passen Sie die Helligkeit und/oder den Kontrast des Displays auf ein angenehmes Niveau an, um die Lesbarkeit von Texten und die Klarheit von Grafiken zu verbessern.
• Beseitigen Sie Blendung und Reflexionen, indem Sie:
• Ihr Display so platzieren, dass die Seite dem Fenster oder einer Lichtquelle zugewandt ist
• die Raumbeleuchtung durch die Verwendung von Vorhängen, Jalousien oder Rollos minimieren
• eine Arbeitsplatzleuchte verwenden
• den Betrachtungswinkel des Displays ändern
• einen Blendschutzfilter verwenden
• einen Bildschirmblendschutz verwenden, wie z. B. ein Stück Pappe, das von der oberen Vorderkante des Displays ausgeht
• Vermeiden Sie es, Ihr Display in einem unbequemen Betrachtungswinkel einzustellen.
• Vermeiden Sie es, über längere Zeiträume helle Lichtquellen, wie offene Fenster, anzusehen.

Gute Arbeitsgewohnheiten entwickeln
Entwickeln Sie die folgenden Arbeitsgewohnheiten, um Ihre Computernutzung entspannter und produktiver zu gestalten:

• Machen Sie regelmäßig und oft kurze Pausen.
• Führen Sie einige Dehnübungen durch.
• Atmen Sie so oft wie möglich frische Luft.
• Treiben Sie regelmäßig Sport und pflegen Sie einen gesunden Körper.

Stellen Sie einen OLED-Monitor niemals an einem instabilen Ort auf. Ein OLED-Monitor kann herunterfallen und schwere Personenschäden oder den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie zum Beispiel:

• Verwenden von Schränken oder Ständern, die vom Hersteller des OLED-Monitors empfohlen werden.
• Nur die Verwendung von Möbeln, die den OLED-Monitor sicher tragen können.
• Sicherstellen, dass der OLED-Monitor nicht über die Kante des tragenden Möbels hinausragt.
• Den OLED-Monitor nicht auf hohe Möbel (z. B. Schränke oder Bücherregale) stellen, ohne sowohl die Möbel als auch den OLED-Monitor an einer geeigneten Halterung zu befestigen.
• Den OLED-Monitor nicht auf Stoffe oder andere Materialien stellen, die sich zwischen dem OLED-Monitor und den tragenden Möbeln befinden könnten.
• Kinder über die Gefahren des Kletterns auf Möbel aufzuklären, um den OLED-Monitor oder seine Bedienelemente zu erreichen.

Wenn der vorhandene OLED-Monitor behalten und umgestellt werden soll, sollten die gleichen Überlegungen wie oben angewendet werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Acer X34 Handbuch herunterladen

Verfügbare Sprachen
