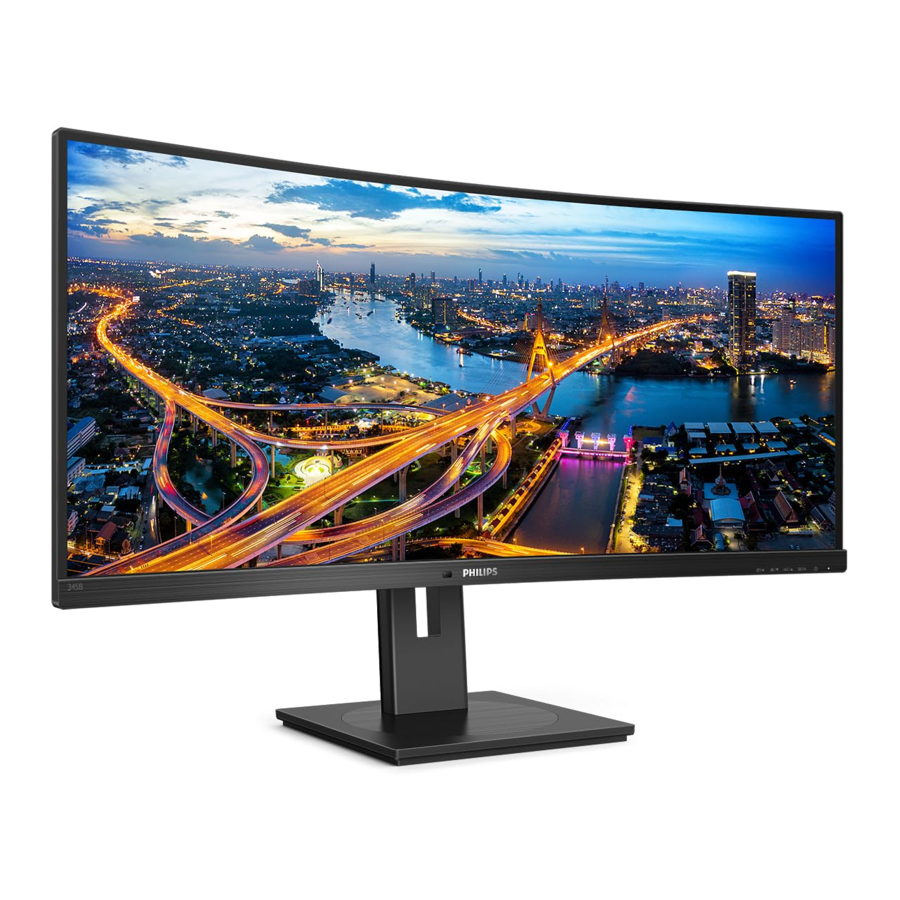

Philips 345B1C Handbuch

So lesen Sie diese Anweisung

Verwendung von Symbolen:
Symbole werden verwendet, um die Aufmerksamkeit des Lesers auf bestimmte Informationen zu lenken. Die Bedeutung jedes Symbols ist in der folgenden Tabelle beschrieben:
Hinweis:
Ein "Hinweis" (note) liefert Informationen, die nicht unbedingt erforderlich sind, aber dennoch für den Leser wertvoll sein können, wie z. B. Tipps und Tricks.

Eine "Vorsicht" (caution) wird verwendet, wenn die Gefahr besteht, dass der Leser durch unsachgemäße Handhabung Geräte beschädigen, Daten verlieren, ein unerwartetes Ergebnis erzielen oder (einen Teil) eines Verfahrens neu starten muss.

Eine "Warnung" (warning) wird verwendet, wenn die Gefahr von Personenschäden besteht.

Explosionszeichnung mit Stückliste

PHILIPS 34BIC EXPLOSIONSZEICHNUNG
Explosionszeichnung mit Stückliste

ARTIKEL BESCHREIBUNG T/N MENGE ANMERKUNG
1 PANEL
2 MITTELRAHMEN Q34G9368 1
3 STROMLINSE Q33G1112 1 SHARE 499P9
4 TASTE Q33G1401 1
5 TASTEN-LEITERPLATTE 1
6 SENSORLINSE Q33G1402 1
7 P/S LEITERPLATTE 1 SHARE 252B9
8 MYLAR 1 NEU
9 NETZTEILPLATINE 1
10 SCALER-PLATINE 2
11 HAUPTRAHMEN Q15G4107 1
12 LAUTSPRECHER 1
13 RÜCKABDECKUNG Q34G9369 1
14 E/A-ABDECKUNG Q34G9370 1
15 HAS Q37G1104 1 FULFILL
S1 M3X4 0M1G3030-4-120 11 MITTELRAHMEN AN PANEL
S1 M3X4 0M1G3030-4-120 2 HAUPTRAHMEN AN PANEL
S2 Q2X2 Q1G6019-1-120 1 SENSORPLATINE
S3 M4X6 QM1G38400601200ARA 1 PWB, MASSE
S4 M3X6 0D1G1030 6120 8 LEITERPLATTE AN HAUPTRAHMEN
S5 Q3X6 0Q1G1030 6120 4 SPK
S6 M4X10 0M1G2940 10225 4 RÜCKABDECKUNG AN HAUPTRAHMEN

Demontage-SOP

Empfohlene Werkzeuge

Hier sind einige Werkzeuge, die für die Wartung und Reparatur des LCD-Monitors verwendet werden können.
Kreuzschlitzschraubendreher
Verwenden Sie einen Kreuzschlitzschraubendreher, um die K- oder B-Schrauben zu befestigen/zu entfernen

T/N: N/A

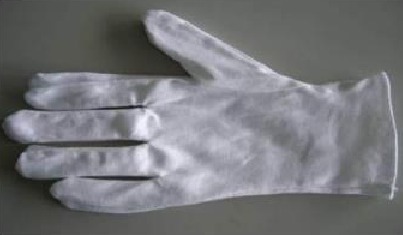

Handschuhe
Zum Schutz des LCD-Panels und Ihrer Hand

T/N: (L) N/A (M) N/A
C/D-Demontagewerkzeug
Verwenden Sie das C/D-Demontagewerkzeug, um die Gehäuseabdeckung zu öffnen und Kratzer zu vermeiden.

T/N: N/A
Abstandshalter-Schraubendreher
Verwenden Sie einen Abstandshalter-Schraubendreher, um Abstandsschrauben oder Sechskantschrauben zu befestigen/zu entfernen.

T/N: N/A

Demontageverfahren

  1. Halten Sie die Entriegelungstaste gedrückt, kippen Sie den Fuß und schieben Sie ihn heraus.
    Demontage - Schritt 1
  2. Entfernen Sie die Schrauben.
    Demontage - Schritt 2 - Schrauben entfernen
  3. Verwenden Sie das Demontagewerkzeug, um alle Riegel entlang der Kante der hinteren Abdeckung zu öffnen.
    Demontage - Schritt 3 - Alle Riegel öffnen
  4. Entfernen Sie das Klebeband und den Stecker und nehmen Sie dann die hintere Abdeckung ab.
    Demontage - Schritt 4 - Klebeband entfernen
  5. Entfernen Sie die Klebebänder und trennen Sie die Stecker.
    Demontage - Schritt 5 - Stecker trennen
  6. Schrauben entfernen.
    Demontage - Schritt 6
  7. Entfernen Sie das Klebeband und trennen Sie den Stecker.
    Demontage - Schritt 7
  8. Mylar entfernen.
    Demontage - Schritt 8 - Mylar entfernen
  9. Entfernen Sie Schrauben, um die Hauptplatine und die Netzteilplatine zu entnehmen.
    Demontage - Schritt 9
  10. Entfernen Sie Schrauben, um den Mittelrahmen und das Panel zu entnehmen.
    Demontage - Schritt 10

Allgemeine Sicherheitshinweise


Diese Demontageinformationen sind ausschließlich für erfahrene Reparaturtechniker bestimmt und nicht für die allgemeine Öffentlichkeit gedacht. Sie enthalten keine Warnungen oder Vorsichtshinweise, die nicht-technische Personen auf potenzielle Gefahren bei dem Versuch hinweisen, ein Produkt zu warten. Produkte, die mit Elektrizität betrieben werden, sollten nur von erfahrenen professionellen Technikern gewartet oder repariert werden. Jeder Versuch, das Produkt oder die Produkte, die in diesen Demontageinformationen behandelt werden, durch eine andere Person zu warten oder zu reparieren, könnte zu schweren Verletzungen oder zum Tod führen.

Allgemeine Richtlinien

Beachten Sie bei der Wartung die ursprüngliche Leitungsführung. Wenn ein Kurzschluss festgestellt wird, ersetzen Sie alle Teile, die überhitzt oder durch den Kurzschluss beschädigt wurden.
Stellen Sie nach der Wartung sicher, dass alle Schutzvorrichtungen wie Isolationsbarrieren, Isolationspapierschirme ordnungsgemäß installiert sind.
Führen Sie nach der Wartung die folgenden Leckstromprüfungen durch, um zu verhindern, dass der Kunde Stromschlaggefahren ausgesetzt wird.

  1. Kaltprüfung des Leckstroms
  2. Heißprüfung des Leckstroms
  3. Verhinderung elektrostatischer Entladung (ESD) bei elektrostatisch empfindlichen Geräten

Beachten Sie die Vorschriften und Warnungen
Am wichtigsten ist es, die potenziellen Gefahren oder Risiken für das Servicepersonal beim Öffnen und Zerlegen der Geräte aufzulisten. Zum Beispiel müssen wir ordnungsgemäß beschreiben, wie die Möglichkeit eines Stromschlags durch die stromführende Stromversorgung oder geladene elektrische Teile (auch bei ausgeschaltetem Strom) vermieden werden kann.

Vorsicht vor elektrischem Schlag
Um Schäden durch elektrischen Schlag oder Feuer zu vermeiden, setzen Sie diesen Monitor weder Regen noch übermäßiger Feuchtigkeit aus. Dieser Monitor darf keinem Tropf- oder Spritzwasser ausgesetzt werden, und mit Flüssigkeit gefüllte Gegenstände, wie Vasen, dürfen nicht auf oder über dem Monitor platziert werden.

Elektrostatische Entladung (ESD)
Einige Halbleiterbauelemente (Festkörperbauelemente) können leicht durch statische Elektrizität beschädigt werden. Solche Komponenten werden gemeinhin als elektrostatisch empfindliche (ES) Bauelemente bezeichnet. Die folgenden Techniken sollten angewendet werden, um die Häufigkeit von Komponentenschäden durch elektrostatische Entladung (ESD) zu reduzieren.

Über bleifreies Lot (PbF)
Dieses Produkt wird mit bleifreiem Lot hergestellt, als Teil einer Bewegung innerhalb der gesamten Konsumgüterindustrie, um umweltbewusst zu handeln. Bleifreies Lot muss bei der Wartung und Reparatur dieses Produkts verwendet werden.

Verwenden Sie die Originalteile (spezifizierte Teile)
Es werden spezielle Teile verwendet, die dem Brandschutz (Widerstände), hoher Klangqualität (Kondensatoren), geringem Rauschen (Widerstände) usw. dienen.
Achten Sie beim Austausch von Komponenten darauf, nur vom Hersteller spezifizierte Teile zu verwenden, die in der Teileliste aufgeführt sind.

Sicherheitsprüfung nach der Reparatur
Bestätigen Sie, dass die Schrauben, Teile und Verkabelung, die zur Wartung entfernt wurden, wieder in den ursprünglichen Positionen angebracht sind, oder ob es an den gewarteten Stellen Bereiche gibt, die beschädigt wurden oder nicht. Überprüfen Sie die Isolation zwischen dem Antennenanschluss oder externem Metall und den AC-Kabelsteckerstiften. Und stellen Sie die Sicherheit dessen sicher.

Allgemeine Vorsichtsmaßnahmen bei der Wartung

  1. Ziehen Sie immer das AC-Netzkabel des Geräts von der AC-Stromquelle ab, bevor Sie;
    1. Komponenten, Leiterplattenmodule oder andere Baugruppen des Geräts entfernen oder wieder einbauen.
    2. Elektrische Stecker oder andere elektrische Verbindungen des Geräts trennen oder wieder anschließen.
    3. Einen Prüfersatz parallel zu einem Elektrolytkondensator im Gerät anschließen.


Ein falscher Teileaustausch oder eine fehlerhafte Polaritätsinstallation von Elektrolytkondensatoren kann zu einer Explosionsgefahr führen.

  1. Prüfen Sie Hochspannung nur, indem Sie sie mit einem geeigneten Hochspannungsmessgerät oder einem anderen Spannungsmessgerät (DVM, FETVOM usw.), das mit einer geeigneten Hochspannungssonde ausgestattet ist, messen. Testen Sie Hochspannung nicht durch "Ziehen eines Lichtbogens" (drawing an arc).
  2. Sprühen Sie keine Chemikalien auf oder in die Nähe dieses Geräts oder seiner Baugruppen.
  3. Umgehen Sie keine Stecker-/Buchsen-B+-Spannungssperren, mit denen die in diesem Servicehandbuch behandelten Geräte möglicherweise ausgestattet sind.
  4. Legen Sie keine Wechselspannung an dieses Instrument und/oder an
  5. Schließen Sie immer die Masseleitung des Prüfempfängers an das Gehäuse des Empfängers an, bevor Sie die positive Leitung des Prüfempfängers anschließen. Entfernen Sie die Masseleitung des Prüfempfängers immer zuletzt. Kondensatoren können zu einer Explosionsgefahr führen.
  6. Verwenden Sie mit diesem Gerät nur die in diesem Servicehandbuch angegebenen Prüfvorrichtungen.

    Verbinden Sie den Masseanschluss der Prüfvorrichtung nicht mit einem Kühlkörper in diesem Gerät.
  7. Der Isolationswiderstand zwischen den Kabelsteckeranschlüssen und dem außen liegenden Metall sollte mit dem 500V Isolationswiderstandsmessgerät mehr als Mohm betragen.

Elektrostatisch empfindliche (ES) Bauelemente
Einige Halbleiterbauelemente (Festkörperbauelemente) können leicht durch statische Elektrizität beschädigt werden. Solche Komponenten werden gemeinhin als elektrostatisch empfindliche (ES) Bauelemente bezeichnet. Beispiele für typische ES-Bauelemente sind integrierte Schaltkreise und einige Feldeffekttransistoren sowie Halbleiter-"Chip"-Komponenten (chip). Die folgenden Techniken sollten angewendet werden, um das Auftreten von Komponentenschäden durch statische Elektrizität zu reduzieren.

  1. Unmittelbar vor dem Umgang mit Halbleiterkomponenten oder Halbleiterbestückten Baugruppen entladen Sie statische Aufladungen an Ihrem Körper, indem Sie einen bekannten Erdungspunkt berühren. Alternativ besorgen und tragen Sie ein handelsübliches Entlade-Handgelenkband, das entfernt werden sollte, um potenzielle Stromschlaggefahren vor dem Anlegen von Spannung an das zu prüfende Gerät zu vermeiden.
  2. Legen Sie nach dem Entfernen einer elektrischen Baugruppe, die mit ES-Bauelementen ausgestattet ist, die Baugruppe auf eine leitfähige Oberfläche, wie z. B. Aluminiumfolie, um den Aufbau elektrostatischer Ladung oder die Exposition der Baugruppe zu verhindern.
  3. Verwenden Sie zum Löten oder Entlöten von ES-Bauelementen nur einen geerdeten Lötkolben.
  4. Verwenden Sie nur ein antistatisches Lötentfernungsgerät. Einige Lötentfernungsgeräte, die nicht als "antistatisch" (anti-static) klassifiziert sind, können elektrische Ladungen erzeugen, die ausreichen, um ES-Bauelemente zu beschädigen.
  5. Verwenden Sie keine mit FCKW angetriebenen Chemikalien. Diese können elektrische Ladungen erzeugen, die ausreichen, um ES-Bauelemente zu beschädigen.
  6. Entfernen Sie ein Ersatz-ES-Bauelement erst unmittelbar vor der Installation aus seiner Schutzverpackung.
    (Die meisten Ersatz-ES-Bauelemente sind mit elektrisch kurzgeschlossenen Anschlüssen durch leitfähigen Schaumstoff, Aluminiumfolie oder vergleichbares leitfähiges Material verpackt).
  7. Unmittelbar vor dem Entfernen des Schutzmaterials von den Anschlüssen eines Ersatz-ES-Bauelements berühren Sie das Schutzmaterial mit dem Chassis oder der Schaltbaugruppe, in die das Bauelement eingebaut werden soll.

    Stellen Sie sicher, dass keine Spannung am Chassis oder der Schaltung anliegt, und beachten Sie alle anderen Sicherheitsvorkehrungen.
  8. Minimieren Sie Körperbewegungen beim Umgang mit unverpackten Ersatz-ES-Bauelementen. (Andernfalls harmlose Bewegungen wie das Aneinanderreiben Ihrer Kleidung oder das Anheben des Fußes von einem Teppichboden (floor) können statische Elektrizität erzeugen, die ausreicht, um ein ES-Bauelement zu beschädigen.)

Bestellung von Ersatzteilen
Bitte geben Sie bei der Bestellung von Teilen die folgenden Informationen an. (Insbesondere den Versionsbuchstaben)

  1. Modellnummer, Seriennummer und Softwareversion
    Die Modellnummer und Seriennummer finden Sie auf der Rückseite jedes Produkts und die Softwareversion in der Ersatzteilliste.
  2. Ersatzteilnummer und Beschreibung
    Sie finden diese in der Ersatzteilliste

In diesem Handbuch verwendete Fotos
Die in diesem Handbuch verwendeten Abbildungen und Fotos basieren möglicherweise nicht auf dem endgültigen Design der Produkte, die in mancher Hinsicht von Ihren Produkten abweichen können.
