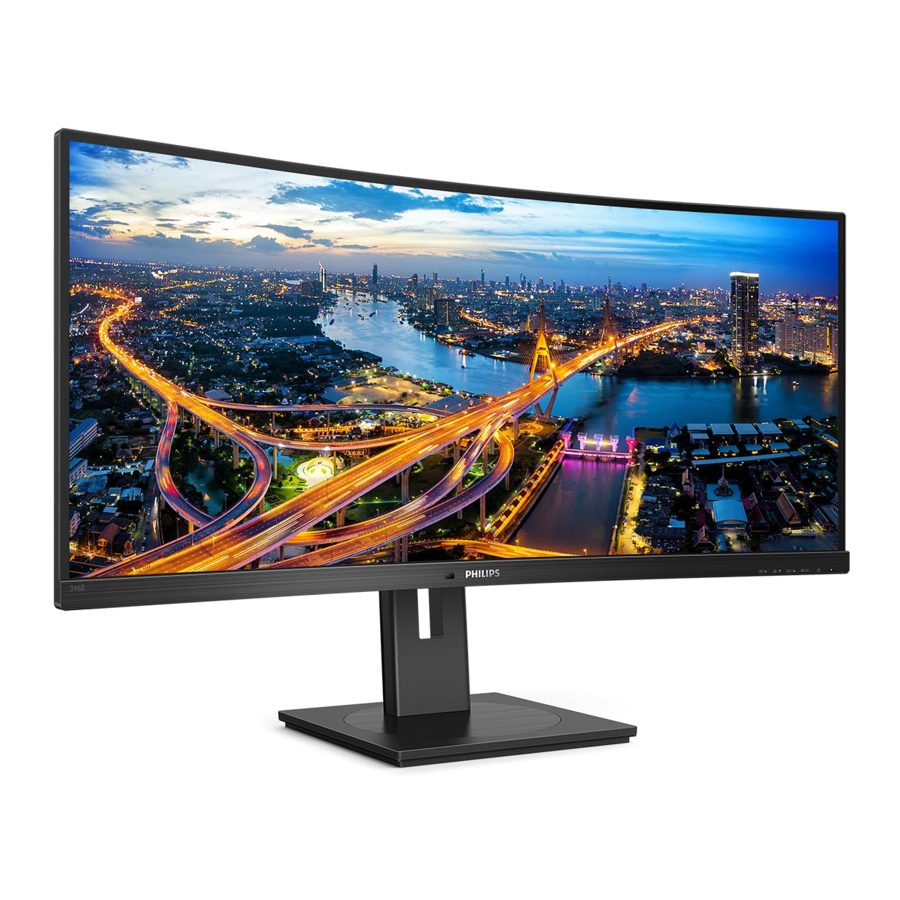

Philips 346B1C Handbuch

Einleitung

Diese Demontageinformationen sind ausschließlich für erfahrene Reparaturtechniker bestimmt und nicht für die allgemeine Öffentlichkeit.
Sie enthalten keine Warnungen oder Hinweise, um nicht-technische Personen vor potenziellen Gefahren bei dem Versuch, ein Produkt zu warten, zu warnen. Produkte, die mit Elektrizität betrieben werden, sollten nur von erfahrenen professionellen Technikern gewartet oder repariert werden. Jeder Versuch, das Produkt oder die Produkte, die in diesen Demontageinformationen behandelt werden, durch Dritte zu warten oder zu reparieren, könnte zu schweren Verletzungen oder zum Tod führen.

So lesen Sie diese Anleitung

Verwendung von Symbolen:
Symbole werden verwendet, um die Aufmerksamkeit des Lesers auf spezifische Informationen zu lenken. Die Bedeutung jedes Symbols ist in der untenstehenden Tabelle beschrieben:

Hinweis:
Ein "note" (Hinweis) liefert Informationen, die nicht unbedingt erforderlich sind, aber dennoch für den Leser wertvoll sein können, wie z. B. Tipps und Tricks.

Ein "caution" (Vorsicht) wird verwendet, wenn die Gefahr besteht, dass der Leser durch falsche Handhabung Geräte beschädigen, Daten verlieren, ein unerwartetes Ergebnis erhalten oder (einen Teil) eines Vorgangs neu starten muss.

Eine "warning" (Warnung) wird verwendet, wenn die Gefahr von Personenschäden besteht.

Referenz:
Eine "reference" (Referenz) verweist den Leser auf andere Stellen in diesem Ordner oder in diesem Handbuch, wo er/sie zusätzliche Informationen zu einem bestimmten Thema findet.

Explosionszeichnung mit Stückliste

Demontage SOP

Empfohlene Werkzeuge

Hier sind einige Werkzeuge, die für die Wartung und Reparatur des LCD-Monitors verwendet werden können.

Kreuzschlitzschraubendreher
Verwenden Sie einen Kreuzschlitzschraubendreher, um die K- oder B-Schrauben zu befestigen/zu entfernen.

P/N:N/A

Handschuhe
Zum Schutz des LCD-Panels und Ihrer Hand

P/N: (L) N/A (M) N/A

C/D Demontagewerkzeug
Verwenden Sie das C/D Demontagewerkzeug, um die Gehäuseabdeckung zu öffnen und Kratzer zu vermeiden.

P/N: N/A

Abstandsschraubendreher
Verwenden Sie einen Abstandsschraubendreher, um Abstandsschrauben oder Sechskantschrauben zu befestigen/zu entfernen.

P/N: N/A

Demontageverfahren

1. Halten Sie die Entriegelungstaste gedrückt, kippen Sie die Basis und schieben Sie sie heraus.


2. Entfernen Sie die Schrauben.

3. Verwenden Sie das Demontagewerkzeug, um alle Riegel entlang der Kante der hinteren Abdeckung zu öffnen.

4. Entfernen Sie das Klebeband und den Stecker, und nehmen Sie dann die hintere Abdeckung ab.

5. Entfernen Sie die Klebebänder und trennen Sie die Stecker.

6. Schrauben entfernen.

7. Entfernen Sie das Klebeband und trennen Sie den Stecker.

8. Mylar entfernen.

9. Entfernen Sie die Schrauben, um die Hauptplatine und die Stromversorgungsplatine zu entnehmen.

10. Entfernen Sie die Schrauben, um den Mittelrahmen und das Panel zu entnehmen.


Allgemeine Sicherheitshinweise

Allgemeine Richtlinien

Beachten Sie bei der Wartung die ursprüngliche Leitungsverlegung. Wenn ein Kurzschluss festgestellt wird, ersetzen Sie alle Teile, die überhitzt oder durch den Kurzschluss beschädigt wurden.
Stellen Sie nach der Wartung sicher, dass alle Schutzvorrichtungen wie Isolationsbarrieren, Isolationspapierschilde ordnungsgemäß installiert sind.
Führen Sie nach der Wartung die folgenden Leckstromprüfungen durch, um den Kunden vor Stromschlaggefahren zu schützen.

1. Kaltprüfung des Leckstroms
2. Heißprüfung des Leckstroms
3. Verhinderung elektrostatischer Entladung (ESD) bei elektrostatisch empfindlichen Bauteilen

Wichtiger Hinweis

1. Beachten Sie die Vorschriften und Warnungen
   Das Wichtigste ist, die potenziellen Gefahren oder Risiken für das Servicepersonal beim Öffnen und Zerlegen der Geräte aufzulisten. Zum Beispiel müssen wir richtig beschreiben, wie die Möglichkeit eines Stromschlags durch die stromführende Stromversorgung oder geladene elektrische Teile (auch wenn der Strom ausgeschaltet ist) vermieden werden kann.
2. Vorsicht vor Stromschlag
   Um Schäden zu vermeiden, die zu Stromschlag oder Brand führen könnten, setzen Sie dieses Fernsehgerät weder Regen noch übermäßiger Feuchtigkeit aus. Dieses Fernsehgerät darf keinem tropfenden oder spritzenden Wasser ausgesetzt werden, und mit Flüssigkeit gefüllte Gegenstände, wie Vasen, dürfen nicht auf oder über dem Fernsehgerät platziert werden.
3. Elektrostatische Entladung (ESD)
   Einige Halbleiter (Festkörper)-Bauelemente können durch statische Elektrizität leicht beschädigt werden. Solche Komponenten werden üblicherweise als elektrostatisch empfindliche (ES) Bauelemente bezeichnet. Die folgenden Techniken sollten angewendet werden, um die Häufigkeit von Bauteilschäden durch elektrostatische Entladung (ESD) zu reduzieren.
4. Über bleifreies Lot (PbF)
   Dieses Produkt wird unter Verwendung von bleifreiem Lot hergestellt, als Teil einer Bewegung innerhalb der Konsumgüterindustrie, um umweltfreundlich zu handeln. Bleifreies Lot muss bei der Wartung und Reparatur dieses Produkts verwendet werden.
5. Verwenden Sie die genewing Teile (spezifizierte Teile)
   Es werden spezielle Teile verwendet, die brandschützende (Widerstände), hochwertige Klangeigenschaften (Kondensatoren), geringes Rauschen (Widerstände) usw. aufweisen.
   Achten Sie beim Austausch von Komponenten darauf, nur die vom Hersteller spezifizierten Teile zu verwenden, die in der Teileliste aufgeführt sind.
6. Sicherheitsprüfung nach der Reparatur
   Vergewissern Sie sich, dass die Schrauben, Teile und Kabel, die für die Wartung entfernt wurden, wieder an ihren ursprünglichen Positionen angebracht sind und dass die Bereiche um die gewarteten Stellen nicht beschädigt sind. Überprüfen Sie die Isolierung zwischen der Antennenklemme oder dem externen Metall und den Klingen des AC-Netzsteckers. Und stellen Sie die Sicherheit dessen sicher.

Allgemeine Vorsichtsmaßnahmen bei der Wartung

1. Ziehen Sie immer das AC-Netzkabel des Empfängers von der AC-Stromquelle ab, bevor Sie;

   1. Komponenten, Leiterplattenmodule oder andere Empfängerbaugruppen entfernen oder wieder einbauen.
   2. Elektrische Stecker des Empfängers oder andere elektrische Verbindungen trennen oder wieder anschließen.
   3. Einen Testersatz parallel zu einem Elektrolytkondensator im Empfänger anschließen.

      Ein falscher Teilaustausch oder eine fehlerhafte Polaritätsinstallation von Elektrolytkondensatoren kann zu Explosionsgefahr führen.
2. Testen Sie Hochspannung nur durch Messung mit einem geeigneten Hochspannungsmessgerät oder einem anderen Spannungsmessgerät (DVM, FETVOM, etc.), das mit einer geeigneten Hochspannungssonde ausgestattet ist.
   Testen Sie Hochspannung nicht durch "drawing an arc" (Erzeugen eines Lichtbogens).
3. Sprühen Sie keine Chemikalien auf oder in die Nähe dieses Empfängers oder seiner Baugruppen.
4. Deaktivieren Sie keine Stecker-/Buchsen-B+-Spannungsverriegelungen, mit denen Empfänger, die von diesem Servicehandbuch abgedeckt sind, möglicherweise ausgestattet sind.
5. Schließen Sie keine Wechselstromversorgung an dieses Instrument und/oder ein
6. Schließen Sie immer die Masseverbindung des Testempfängers an das Gehäusemasse des Empfängers an, bevor Sie die positive Verbindung des Testempfängers anschließen.
   Entfernen Sie die Masseverbindung des Testempfängers immer zuletzt. Kondensatoren können zu Explosionsgefahr führen.
7. Verwenden Sie mit diesem Empfänger nur die in diesem Servicehandbuch spezifizierten Testvorrichtungen.

   Schließen Sie das Erdungsband der Testvorrichtung nicht an Kühlkörper in diesem Empfänger an.
8. Der Isolationswiderstand zwischen den Klemmen des Netzsteckers und dem dauerhaft freiliegenden Metall sollte bei Verwendung des 500V-Isolationswiderstandsmessgeräts mehr als Mohm betragen.

Elektrostatisch empfindliche (ES) Bauelemente
Einige Halbleiter (Festkörper)-Bauelemente können durch statische Elektrizität leicht beschädigt werden. Solche Komponenten werden üblicherweise als elektrostatisch empfindliche (ES) Bauelemente bezeichnet. Beispiele für typische ES-Bauelemente sind integrierte Schaltungen sowie einige Feldeffekttransistoren und Halbleiter-"chip" (Chip)-Komponenten. Die folgenden Techniken sollten angewendet werden, um die Häufigkeit von Bauteilschäden durch statische Elektrizität zu reduzieren.

1. Unmittelbar vor dem Umgang mit Halbleiterkomponenten oder mit Halbleitern bestückten Baugruppen leiten Sie jegliche elektrostatische Ladung von Ihrem Körper ab, indem Sie eine bekannte Erdung berühren. Alternativ besorgen und tragen Sie ein handelsübliches Entladungshandgelenkband, das vor dem Anlegen von Strom an das zu prüfende Gerät entfernt werden sollte, um potenzielle Stromschlaggefahren zu vermeiden.
2. Nach dem Entfernen einer elektrischen Baugruppe, die mit ES-Bauelementen ausgestattet ist, legen Sie die Baugruppe auf eine leitfähige Oberfläche, wie z. B. Aluminiumfolie, um eine elektrostatische Aufladung oder Exposition der Baugruppe zu verhindern.
3. Verwenden Sie nur einen geerdeten Lötkolben, um ES-Bauelemente zu löten oder zu entlöten.
4. Verwenden Sie nur ein antistatisches Lötentfernungsgerät. Einige Lötentfernungsgeräte, die nicht als YantistaticY klassifiziert sind, können elektrische Ladungen erzeugen, die ausreichen, um ES-Bauelemente zu beschädigen.
5. Verwenden Sie keine mit Freon angetriebenen Chemikalien. Diese können elektrische Ladungen erzeugen, die ausreichen, um ES-Bauelemente zu beschädigen.
6. Entfernen Sie ein Ersatz-ES-Bauelement erst unmittelbar vor der Installation aus seiner Schutzverpackung. (Die meisten Ersatz-ES-Bauelemente werden mit elektrisch kurzgeschlossenen Anschlüssen durch leitfähigen Schaumstoff, Aluminiumfolie oder vergleichbares leitfähiges Material verpackt.)
7. Unmittelbar vor dem Entfernen des Schutzmaterials von den Anschlüssen eines Ersatz-ES-Bauelements berühren Sie das Schutzmaterial am Chassis oder an der Schaltungsbaugruppe, in die das Gerät eingebaut werden soll.

   Stellen Sie sicher, dass keine Spannung am Chassis oder der Schaltung anliegt, und beachten Sie alle anderen Sicherheitsvorkehrungen.
8. Minimieren Sie Körperbewegungen beim Umgang mit unverpackten Ersatz-ES-Bauelementen. (Ansonsten harmlose Bewegungen wie das Aneinanderreiben Ihrer Kleidung oder das Anheben Ihres Fußes von einem Teppich-Qoor können statische Elektrizität erzeugen, die ausreicht, um ein ES-Bauelement zu beschädigen.)

7. Ersatzteilbestellung
   Bitte geben Sie bei Ihrer Bestellung von Teilen die folgenden Informationen an. (Insbesondere den Versionsbuchstaben)
   1. Modellnummer, Seriennummer und Softwareversion
      Die Modellnummer und Seriennummer finden Sie auf der Rückseite jedes Produkts und die Softwareversion in der Ersatzteilliste.
   2. Ersatzteil-Nr. und Beschreibung
      Sie finden diese in der Ersatzteilliste.
8. Im Handbuch verwendetes Foto
   Die in diesem Handbuch verwendeten Abbildungen und Fotos basieren möglicherweise nicht auf dem endgültigen Produktdesign und können in gewisser Weise von Ihren Produkten abweichen.
