COMICA VM30 Handbuch

Hauptmerkmale

• Wegweisendes Richtrohrmikrofon mit integriertem Wireless-Modul
• Unterstützt Dual-Modus Kabel/Kabellos mit Ein-Knopf-Umschaltung - 48kHz/24bit Supernieren-Aufnahme, Klangqualität auf Sendungsniveau
• Digital-/Analogausgang, universell für Kamera, Smartphone, Computer
• Intelligenter 3,5mm Ausgang mit automatischer Erkennung und Leistungsschalter
• Zwei Tiefpassfiltermodi 75/150Hz, Hochfrequenz-Boost
• Unterstützt Gain-Regelung, Sicherheitsmodus, Echtzeit-Monitoring und Stummschaltung
• OLED-Bildschirm für Monitoring und visuelle Bedienung
• Eingebauter wiederaufladbarer Lithium-Akku, unterstützt Laden während des Betriebs
• Akkulaufzeit bis zu 38 Stunden im kabelgebundenen Modus, bis zu 14 Stunden im kabellosen Modus
• Geringe Latenz <20ms, kabellose Reichweite bis zu 100m (offenes Gelände)
• Vollmetallmaterial, Superabschirmung, stabil und langlebig

Hinweis

• Wenn es für längere Zeit verwendet werden soll, kann es an eine externe Stromquelle angeschlossen werden, um das Laden während des Gebrauchs zu ermöglichen. AC/DC-Strom wird nicht unterstützt, um Rauschprobleme zu vermeiden
• Blockieren Sie die Antennenposition nicht, um eine schlechte Signalgenerierung zu vermeiden
• Im kabellosen Modus, für einen besseren Aufnahmeeffekt, stellen Sie bitte zuerst die Verstärkung des Richtrohrmikrofons ein. Nachdem das Richtrohrmikrofon auf den maximalen Verstärkungspegel eingestellt wurde, passen Sie die Verstärkung des Empfängers entsprechend an
• Dieses Produkt gehört zu hochpräzisen Instrumenten, bitte vermeiden Sie Stürze, Kollisionen oder Schläge
• Verwenden Sie dieses Gerät nicht in der Nähe von Wärmequellen oder Störquellen, wie Heizkörpern, Öfen, Kühlschränken oder Klimaanlagen
• Wenn der Aufnahmeabstand gering ist oder bei Verwendung im Freien, setzen Sie bitte den Windschutz auf, um Klangübersteuerungen zu vermeiden oder Windgeräusche zu reduzieren. Verwenden Sie das Gerät nicht bei Regen oder in feuchter Umgebung, um Kurzschlussgefahren zu vermeiden

Bitte bleiben Sie bei der Verwendung einander zugewandt und drehen dem Empfänger nicht den Rücken zu, da es sonst leicht zu Verbindungsabbrüchen kommen kann

Blockieren Sie die Antennenposition nicht, um eine schlechte Signalgenerierung zu vermeiden

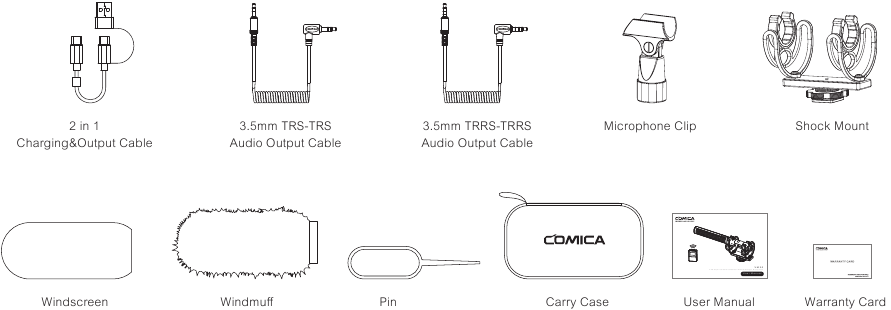

Lieferumfang

Hauptteile

Zubehör:

Komponenten und Anleitung

Richtrohrmikrofon (Sender)

1. Mikrofonkapsel
2. Tiefpassanzeige: Entsprechende Anzeige leuchtet blau, wenn eingeschaltet
3. Hochfrequenz-Boost-Anzeige: Blaues Licht an, wenn eingeschaltet
4. Modus-Umschalttaste: Kurz drücken, um zwischen 75/150Hz Tiefpass- und Hochfrequenz-Boost-Funktionen zu wechseln; Lange drücken, um den "Safety Mode" (Sicherheitsmodus) zu aktivieren ("Safety Mode" (Sicherheitsmodus) ist nur im kabelgebundenen Modus verfügbar)
5. Betriebsanzeige: Grünes Licht leuchtet im kabelgebundenen Modus; Im kabellosen Modus blinkt blaues Licht beim Pairing, und blaues Licht leuchtet, wenn gepaart
6. RF-Taste: Im kabellosen Modus, lange drücken, um das Mikrofon ein-/auszuschalten; im kabelgebundenen Modus, lange drücken, um den kabellosen Modus ein-/auszuschalten
7. Gain-Regler: Drehen, um die Mikrofonverstärkung einzustellen
8. Pairing-Loch: Wenn die kabellose Verbindung abnormal ist, verwenden Sie den Stift, um das Pairing-Loch kurz zu drücken und erneut zu paaren
9. 3,5mm Ausgangsanschluss: Erkennt TRS/TRRS-Stecker automatisch und gibt analoges Audio über das 3,5mm TRS-TRS/TRRS-TRRS Audiokabel aus
10. USB-C Lade-/Ausgangsanschluss: Stecken Sie das 2-in-1 Lade- & Ausgangskabel ein, um zu laden oder digitales Audio auszugeben

Bildschirmanzeigeanleitung

Empfänger

1. 3,5mm Monitoring-Anschluss: Stecken Sie 3,5mm TRS/TRRS-Kopfhörer zum Monitoring ein
2. 3,5mm Ausgangsanschluss: Erkennt TRS/TRRS-Stecker automatisch und gibt analoges Audio über das 3,5mm TRS-TRS/TRRS-TRRS Audiokabel aus
3. USB-C Lade-/Ausgangsanschluss: Zum Laden oder Ausgeben von digitalem Audio mit dem 2-in-1 Lade- & Ausgangskabel
4. Reset-Loch: Wenn ein anormales Ph**SIGNauml;nomen wie ein Geräteabsturz oder das Unvermögen, es einzuschalten, auftritt, stecken Sie den Reset-Stift in das Reset-Loch, um es zurückzusetzen.
5. Ein-/Aus-/Stummschalttaste: Lange drücken, um ein-/auszuschaltenSIGN** Kurz drücken, um die Stummschaltfunktion ein-/auszuschalten
6. Gain-Regelung/Bildschirm-Flip/Pairing-Tasten: Kurz drücken, um die Verstärkung einzustellen; Lange drücken, um den Bildschirm zu drehen; Lange drücken Sie die beiden Tasten gleichzeitig, um in den Pairing-Zustand zu wechseln state
7. Gürtelclip

Bildschirmanzeigeanleitung

Installation und Verwendung

Kabelgebundener Modus

3,5mm Analogausgang

Verbinden Sie das Richtrohrmikrofon über das 3,5mm Audiokabel mit der Kamera/dem Smartphone/dem Computer oder über das 3,5mm TRS-XLR Audiokabel mit dem Camcorder/Recorder

1. TRRS-TRRS-Audiokabel für Kameras/Smartphones/Computer, TRS-TRS-Audiokabel für einige Kameras, die nicht mit TRRS-TRRS-Audiokabeln kompatibel sind, TRS-XLR-Audiokabel für Recorder/Camcorder. Bitte erwerben Sie ein TRS-XLR-Audiokabel mit Chip
2. VM30 kann bei Verwendung an Geräten mit XLR-Schnittstelle nicht automatisch ein-/ausgeschaltet werden. Benutzer müssen die RF-Taste lange drücken, um das Mikrofon manuell ein-/auszuschalten

USB Digitalausgang

Verbinden Sie das Richtrohrmikrofon über das 2-in-1 Lade- & Ausgangskabel und das entsprechende OTG-Audio-Adapterkabel mit dem Smartphone oder Computer.

1. Es wird empfohlen, das USB-Ende mit dem Magnetring in das Mikrofon einzustecken und das andere Ende mit dem Smartphone/Computer zu verbinden
2. Bei Verwendung mit Lightning-Interface-Geräten erwerben Sie bitte einen USB-Lightning-Adapter/Kabel, der die OTG-Funktion unterstützt

Kabelloser Modus

Verbindung

Gepaart (Das Richtrohrmikrofon und der Empfänger sind werkseitig standardmäßig gepaart)

1. Lange drücken Sie die RF-Taste des Richtrohrmikrofons, um es einzuschalten und in den kabellosen Modus zu wechseln;
2. Schalten Sie den Empfänger durch langes Drücken der Ein-/Aus-Taste ein, und drücken Sie dann lange die beiden Pairing-Tasten gleichzeitig, um in den Pairing-Zustand zu wechseln.


Nicht gepaart (Ein erneutes Pairing ist erforderlich, wenn die Verbindung fehlschlägt. Bitte folgen Sie der untenstehenden Methode)

1. Halten Sie das Richtrohrmikrofon und den Empfänger innerhalb von 1m Reichweite

2. Drücken Sie kurz das Pairing-Loch des Richtrohrmikrofons mit dem mitgelieferten Stift, damit es in den kabellosen Pairing-Zustand wechselt. Vor dem Pairing blinkt die Kontrollleuchte blau

3. Beim Pairing wechselt das kabellose Symbol auf dem Bildschirm zu einem gepaarten Symbol; nach dem Pairing leuchtet die Kontrollleuchte dauerhaft blau.


Verwendung

Richtrohrmikrofon (Sender)
Verwendung mit Gelenkarmen, Tonangeln und Stativen

Empfänger

3,5mm Analogausgang
Verbinden Sie den Empfänger über das 3,5mm Audiokabel mit der Kamera/dem Smartphone/dem Computer oder über das 3,5mm TRS-XLR Audiokabel mit dem Camcorder/Recorder; Monitoring nach individuellen Bedürfnissen

TRRS-TRRS-Audiokabel für Kameras/Smartphones/Computer, TRS-TRS-Audiokabel für einige Kameras, die nicht mit TRRS-TRRS-Audiokabeln kompatibel sind, TRS-XLR-Audiokabel für Recorder/Camcorder. Bitte erwerben Sie ein TRS-XLR-Audiokabel mit Chip

USB Digitalausgang
Verbinden Sie den Empfänger über das 2-in-1 Lade- & Ausgangskabel und das entsprechende OTG-Audio-Adapterkabel mit dem Smartphone/Computer

1. Es wird empfohlen, das USB-Ende mit dem Magnetring in den Empfänger einzustecken und das andere Ende mit dem Smartphone/Computer zu verbinden
2. Bei Verwendung von Lightning-Interface-Geräten erwerben Sie bitte einen USB-Lightning-Adapter/Kabel, der die OTG-Funktion unterstützt

Spezifikationen

Website: comica-audio.com
Facebook: Comica Audio Tech Global
Instagram: Comica Audio
YouTube: Comica Audio

E-Mail: support@comica-audio.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

COMICA VM30 Handbuch herunterladen

Verfügbare Sprachen
