Einleitung

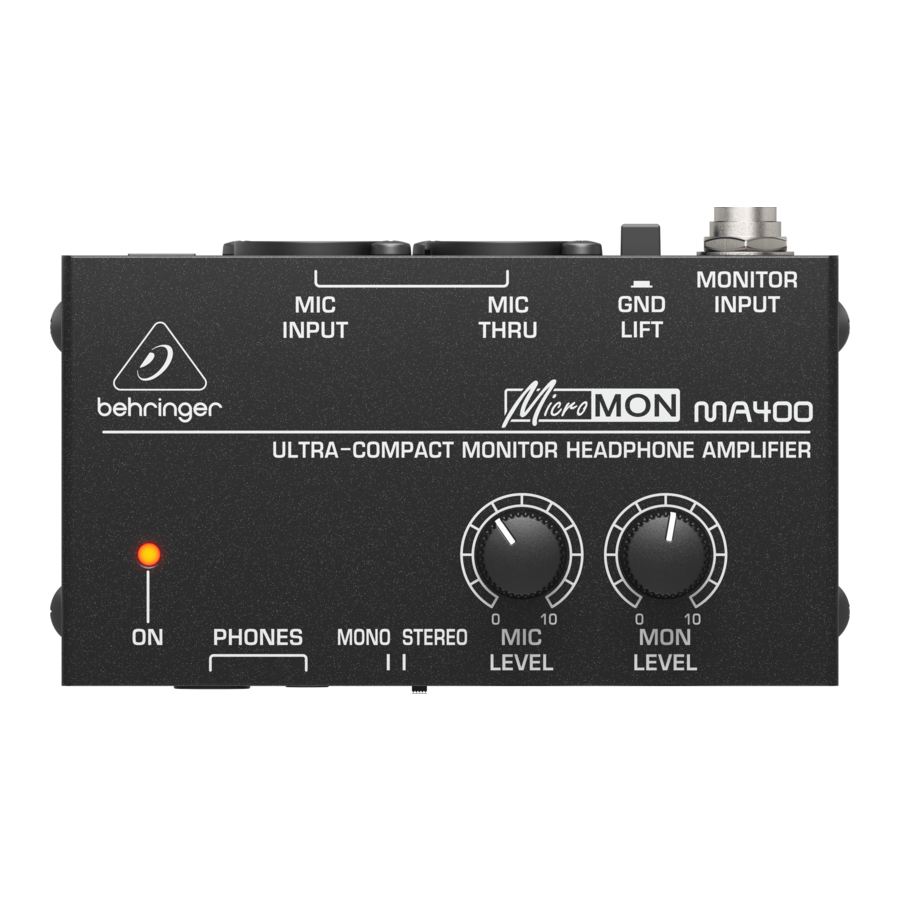

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Behringer MICROMON MA400 entgegenbringen, einem flexiblen und kompakten Monitor-Kopfhörerverstärker. Über Ihre Kopfhörer können Sie gleichzeitig zwei Audiosignale hören:

eines von einem Mikrofon
eines von einem Mischpult oder einer Hi-Fi-Anlage

Sie können sogar ein Signal gegenüber dem anderen hervorheben. Hören Sie sich selbst singen oder konzentrieren Sie sich auf das Hauptaudioprogramm. Beides ist möglich.

Bitte lesen Sie die Sicherheitshinweise am Ende dieses Dokuments.

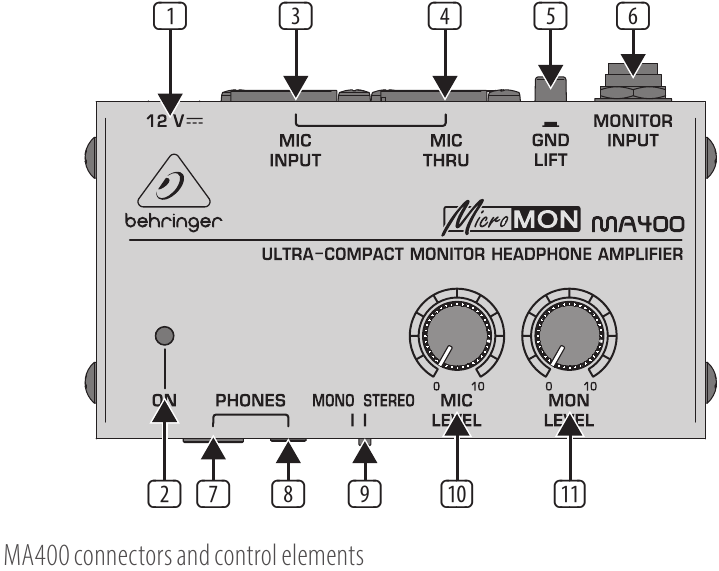

Anschlüsse und Bedienelemente

Hohe Lautstärken können Ihr Gehör und Ihre Kopfhörer schädigen. Bevor Sie den MA400 verwenden, drehen Sie die MIC LEVEL- und MON LEVEL-Regler auf 0 (null).

12 V Anschluss: Um das Netzteil mit dem MA400 zu verbinden, verwenden Sie den 12 V-Anschluss. Das Anschließen des Netzteils an das Stromnetz schaltet den MA400 automatisch ein. Um das Gerät vom Stromnetz zu trennen, ziehen Sie den Netzstecker ab.
ON LED: Sobald das Gerät an das Stromnetz angeschlossen ist, leuchtet die ON-LED.
MIC INPUT Anschluss: Um ein Mikrofonsignal an den MA400 zu senden, benötigen Sie ein Audiokabel mit XLR-Steckern.
Stecken Sie:
- einen XLR-Stecker in den MIC INPUT-Anschluss
- den anderen XLR-Stecker in das Mikrofon
MIC THRU Anschluss: Wenn Sie das Mikrofonsignal vom MA400 zu einem Mischpult leiten möchten, benötigen Sie ein Audiokabel mit XLR-Steckern.
Stecken Sie:
- einen XLR-Stecker in den MIC INPUT-Anschluss
- den anderen XLR-Stecker in das Mikrofon
GND LIFT Taste: Wenn Sie ein Mischpult an den MA400 anschließen, halten Sie diese Taste herausgedrückt, um eine Masseverbindung zum Mischpult aufrechtzuerhalten.
Diese Verbindung verhindert, dass elektrostatische Ladungen Ihre Audiosignale stören.
Wenn jedoch Brummschleifen Ihre Audiosignale stören, können Sie die Masseverbindung zwischen dem MA400 und dem Mischpult unterbrechen. Drücken Sie dazu die GND LIFT-Taste.
MONITOR INPUT Anschluss: Um ein Signal von einem Mischpult oder einer Hi-Fi-Anlage an den MA400 zu senden, benötigen Sie ein Audiokabel mit ¼"-Steckern (unsymmetrisch/Stereo-TRS oder unsymmetrisch/Mono-TS).
Stecken Sie:
- einen XLR-Stecker in den MIC INPUT-Anschluss
- den anderen ¼"-Stecker in den AUX SEND eines Mischpults oder, alternativ, den Ausgang einer Hi-Fi-Anlage
1/4" PHONES Anschluss: Um Kopfhörer an den MA400 anzuschließen, verwenden Sie den 1/4"- oder alternativ den 1/8"-PHONES-Anschluss.
1/8" PHONES Anschluss: Um Kopfhörer an den MA400 anzuschließen, verwenden Sie den 1/4"- oder alternativ den 1/8"-PHONES-Anschluss.

Verwenden Sie nicht beide PHONES-Anschlüsse gleichzeitig.

MONO / STEREO Schalter: Um den Typ des Mischpult- oder Hi-Fi-Signals festzulegen, das der MA400 empfängt, verwenden Sie diesen Schalter. Wenn Sie angeschlossen haben:
- einen TS-Stecker in den MONITOR INPUT, empfängt der MA400 ein Monosignal. Drücken Sie diesen Schalter auf MONO.
- einen TRS-Stecker in den MONITOR INPUT, empfängt der MA400 ein Stereosignal. Drücken Sie diesen Schalter auf STEREO.
MIC LEVEL Regler: Um die Lautstärke des Mikrofonsignals einzustellen, drehen Sie diesen Regler langsam in Richtung 0 (minimale Lautstärke) oder, alternativ, 10 (maximale Lautstärke).
MON LEVEL Regler: Um die Lautstärke des Mischpult- oder Hi-Fi-Signals einzustellen, drehen Sie diesen Regler langsam in Richtung 0 (minimale Lautstärke) oder, alternativ, 10 (maximale Lautstärke).

SERIENNUMMER: Um Ihr Gerät zu registrieren, verwenden Sie die Seriennummer, die sich auf der Unterseite des MA400 befindet.

Wichtige Sicherheitshinweise

GEFAHR EINES ELEKTRISCHEN SCHLAGS!
NICHT ÖFFNEN!

Anschlüsse, die mit diesem Symbol gekennzeichnet sind, führen elektrischen Strom von ausreichender Stärke, um eine Stromschlaggefahr darzustellen. Verwenden Sie nur hochwertige professionelle Lautsprecherkabel mit vorinstallierten ¼"-TS- oder Twist-Lock-Steckern. Alle anderen Installationen oder Änderungen sollten nur von qualifiziertem Personal durchgeführt werden.

Dieses Symbol weist Sie, wo immer es erscheint, auf das Vorhandensein unisoliert gefährlicher Spannung im Gehäuse hin – eine Spannung, die ausreichen kann, um eine Stromschlaggefahr darzustellen.

Warnung Dieses Symbol weist Sie, wo immer es erscheint, auf wichtige Betriebs- und Wartungshinweise in der Begleitliteratur hin. Bitte lesen Sie das Handbuch.

Um das Risiko eines Stromschlags zu verringern, entfernen Sie nicht die obere Abdeckung (oder den hinteren Teil). Keine vom Benutzer zu wartenden Teile im Inneren. Überlassen Sie Wartungsarbeiten qualifiziertem Personal.

Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Das Gerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät gestellt werden.

Diese Wartungsanweisungen sind nur für qualifiziertes Servicepersonal bestimmt. Um das Risiko eines Stromschlags zu verringern, führen Sie keine anderen Wartungsarbeiten durch als die in der Bedienungsanleitung enthaltenen. Reparaturen müssen von qualifiziertem Servicepersonal durchgeführt werden.

Lesen Sie diese Anweisungen.
Bewahren Sie diese Anweisungen auf.
Beachten Sie alle Warnhinweise.
Befolgen Sie alle Anweisungen.
Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
Reinigen Sie es nur mit einem trockenen Tuch.
Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
Setzen Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose ersetzen zu lassen.
Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und der Austrittsstelle aus dem Gerät.
Verwenden Sie nur vom Hersteller angegebene Anbaugeräte/Zubehör.
Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht geboten, wenn die Kombination aus Wagen und Gerät bewegt wird, um Verletzungen durch Umkippen zu vermeiden.
Trennen Sie dieses Gerät während Gewittern oder bei längerem Nichtgebrauch vom Stromnetz.
Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.
Das Gerät muss an eine NETZ-Steckdose mit Schutzerdung angeschlossen werden.
Wenn der NETZ-Stecker oder eine Gerätekombination als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.
Nicht in einem beengten Raum, wie z.B. einem Bücherregal oder ähnlichen Möbelstück, installieren.
Stellen Sie keine offenen Flammenquellen, wie z.B. brennende Kerzen, auf das Gerät.
Bitte beachten Sie die Umweltaspekte der Batterieverwertung. Batterien müssen an einer Batteriesammelstelle entsorgt werden.
Dieses Gerät darf in tropischen und gemäßigten Klimazonen bis zu 45 °C verwendet werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
