Satlink WS-6933 Handbuch

ANLEITUNG

Auspacken

Öffnen Sie die Verpackung und stellen Sie sicher, dass alle unten aufgeführten Artikel enthalten sind. Sollte etwas fehlen, kontaktieren Sie bitte den Händler für einen Ersatz.

1. Digitales Satellitenmessgerät
2. Benutzerhandbuch
3. USB-Kabel
4. Netzteil
5. Silikonhülle

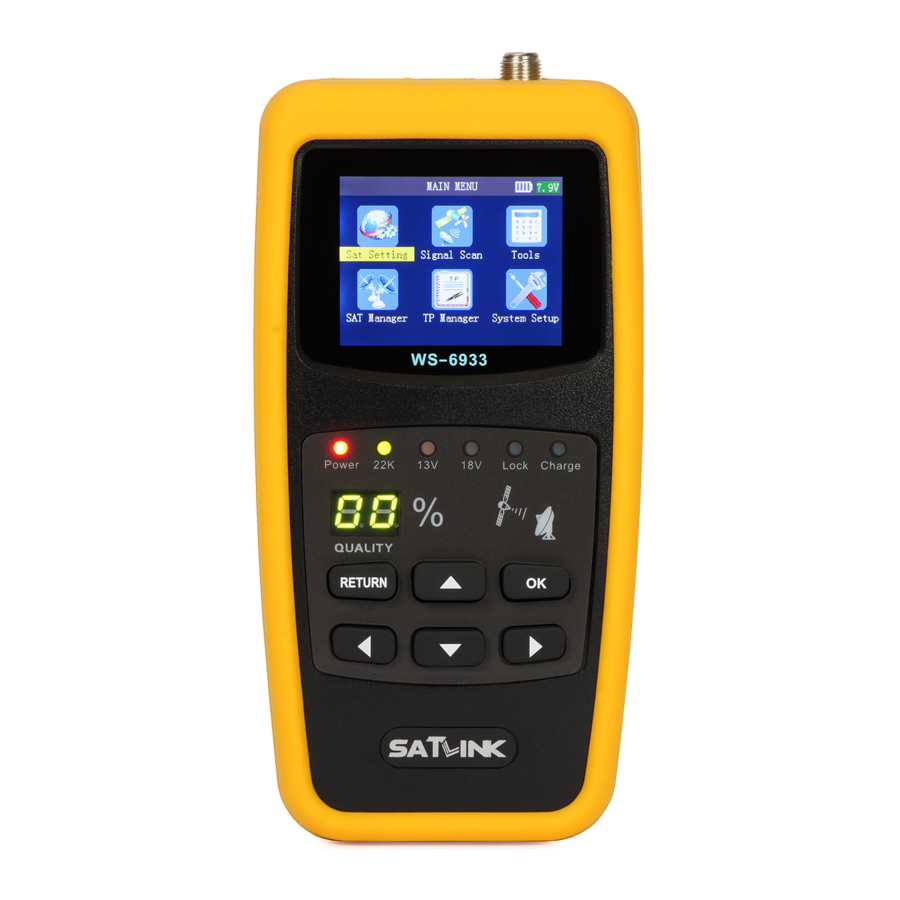

PRODUKTÜBERSICHT & ILLUSTRATION

ÜBERSICHT

• Digitales Messgerät für Signalstärke und -qualität
• Akustischer und optischer Alarm bei Signalsperre
• Automatische Berechnung des AZ-, EL-Winkels
• Unterstützt DISEQC 1.0/1.1, 0/22 kHz-Ton
• Integrierter Signalton
• LNB-Kurzschlussschutz
• 7,4V/800mAh Li-Ion Akku enthalten
• Software-Upgrade über USB-Anschluss
• Leicht zu transportieren

ANLEITUNG ZUM MENÜ-OSD

Wenn Sie die Kabel des Messgeräts installiert und angeschlossen haben, schalten Sie das Gerät ein, um ins Hauptmenü zu gelangen.

• Antenneneinstellungen
• Satellit finden
• Satelliten-Einstellungen
• Transponder-Einstellungen
• Systemeinstellungen

Drücken Sie die Tasten , um den Cursor im Menü nach oben oder unten zu bewegen, und verwenden Sie dann die OK KEY (OK-Taste), um eine Auswahl zu bestätigen

Antenneneinstellungen

Satellitenname: drücken Sie die Taste, um einen Satelliten auszuwählen

LNB-Typ: drücken Sie die Taste, um den LNB-Typ auszuwählen

Niedrige Frequenz: drücken Sie die Taste, um die niedrige Frequenz auszuwählen, oder drücken Sie die OK KEY (OK-Taste); verwenden Sie dann die Taste, um den Wert einzugeben

Hohe Frequenz: drücken Sie die Taste, um die hohe Frequenz auszuwählen, oder drücken Sie die OK KEY (OK-Taste); verwenden Sie dann die Taste, um den Wert einzugeben

22K: drücken Sie die Taste, um den 22K-Ton umzuschalten; wenn Sie den universellen Typ auswählen, ist die 22K-Einstellung automatisch

DiSEqC1.0 1.1: drücken Sie die Taste, um den LNB-Port umzuschalten

LNB-Stromversorgung: drücken Sie die Taste, um die LNB-Stromversorgung ein-/auszuschalten.
Wenn alle Einstellungen korrekt sind; drücken Sie die RETURN KEY (ZURÜCK-Taste), dann die OK KEY (OK-Taste), um die Bearbeitung zu speichern.

Satellit finden

In der ersten Zeile können wir die linke oder rechte Taste drücken, um den Satelliten zu wechseln.

In der zweiten Zeile können wir die linke oder rechte Taste drücken, um den TP (Transponder) zu wechseln; drücken Sie dann die OK KEY (OK-Taste), um die TP-Frequenz mit den Hoch-/Runter-Tasten zu bearbeiten.

In der dritten Zeile können wir die OK KEY (OK-Taste) drücken, um die Symbolrate zu bearbeiten. In der vierten Zeile können wir die linke oder rechte Taste drücken, um h (horizontal) oder v (vertikal) Polarisation auszuwählen.

Wenn alle Einstellungen korrekt sind, können wir das LNB-Signal überprüfen.

Satelliten-Einstellungen

1. Satellit hinzufügen
2. Satellit bearbeiten
3. Satellit löschen


Satellit hinzufügen: Die Einstellung, siehe Antenneneinstellungen.

Satellit bearbeiten: drücken Sie die Taste, um seitenweise nach oben/unten zu blättern; drücken Sie dann die Taste, um den Satelliten auszuwählen; drücken Sie die OK KEY (OK-Taste), um die Satelliten-Einstellungen zu bearbeiten, siehe Antenneneinstellungen.
Satellit löschen: siehe Satellit bearbeiten und drücken Sie dann die OK KEY (OK-Taste), um den Satelliten zu löschen.

Transponder-Einstellungen

1. Transponder hinzufügen
2. Transponder bearbeiten
3. Transponder löschen

Bitte beachten Sie die Satelliten-Einstellungen

Winkel berechnen

Drücken Sie die Taste, um den Cursor zu bewegen, und drücken Sie dann die OK KEY (OK-Taste), um die Option auszuwählen. Drücken Sie , um einen Wert einzugeben; drücken Sie , um Ost/West oder Nord/Süd einzustellen. Am unteren Bildschirmrand werden die Parameter des Satelliten angezeigt.

Systemeinstellungen

Die erste Zeile ist die SW-Version
Die zweite Zeile ist die Hardware-Seriennummer
Sprache einstellen: Systemsprache umschalten
Tastenton: Tastenton ein-/ausschalten
Signalsperr-Signalton: Signalton-Alarm umschalten
Taschenlampe: Taschenlampe ein-/ausschalten
Signalstärke: Signaleinheit auswählen

Technische Daten

Wichtige Sicherheitshinweise

Vor der Installation möchten wir Sie auf einige Hinweise aufmerksam machen, die für einen sicheren und ordnungsgemäßen Betrieb sehr wichtig sind:

• Lesen Sie dieses Benutzerhandbuch unbedingt vor Beginn des Betriebs.
• Sie müssen die Antenne mit der richtigen Ausrichtung und dem richtigen Winkel installieren. Wenn die Antenne nicht ordnungsgemäß funktioniert, wenden Sie sich an Ihren örtlichen Händler.
• Wenn das Gerät plötzlich von einem kalten in einen warmen Bereich gebracht wird, kann dies zu Problemen führen. Schalten Sie in diesem Fall das Gerät aus und nach 1-2 Stunden wieder ein.
• Bewahren Sie das Messgerät an einem sauberen Ort mit ausreichender Belüftung auf.
• Decken Sie das Messgerät nicht ab und stellen Sie es nicht auf ein Gerät, das Wärme abgibt.
• Reinigen Sie das Gehäuse mit einem weichen Tuch und etwas Reinigungsflüssigkeit.
• Entfernen Sie nicht die Abdeckung.
• Setzen Sie das Gerät keinen extremen Hitze-, Kälte- oder Feuchtigkeitsbedingungen aus.
• Es dürfen keine Flüssigkeiten oder andere Materialien in das Gerät gelangen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Satlink WS-6933 Handbuch herunterladen
