- Seite 1 Machine Translated by Google WS-6933 HANDBUCH...
- Seite 2 Machine Translated by Google...
- Seite 3 Machine Translated by Google INHALT 1. LEITFADEN....................1 1.1 Wichtige Sicherheitshinweise..........1 1.2 Auspacken..............2 1.3 PRODUKTÜBERSICHT & ILLUSTRATION....2 2. ÜBERBLICK....................4 3. DAS MENÜ OSD- ANLEITUNG...........4 3.1 Antennen-Setup................5 3.2 Satellit finden................5 3.3 Satelliten-Setup................6 3.4 Transponder-Setup....
- Seite 4 Machine Translated by Google...
- Seite 5 Machine Translated by Google Digitaler Satellitenfinder 1. LEITFADEN 1.1 Wichtige Sicherheitshinweise Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Vor der Installation möchten wir Sie an einige Hinweise erinnern, die für einen sicheren und ordnungsgemäßen Betrieb sehr wichtig sind: Lesen Sie unbedingt diese Bedienungsanleitung, bevor Sie mit der Inbetriebnahme beginnen.
- Seite 6 Machine Translated by Google Digitaler Satellitenfinder 1.2 Auspacken Öffnen Sie die Verpackung und vergewissern Sie sich, dass alle unten aufgeführten Artikel enthalten sind. Falls etwas fehlt, wenden Sie sich bitte an den Händler, um Ersatz zu erhalten. 1.Digitales Satellitenmessgerät 2.Benutzerhandbuch 3.USB-Kabel 4.Adapter 5.Silikonhülle...

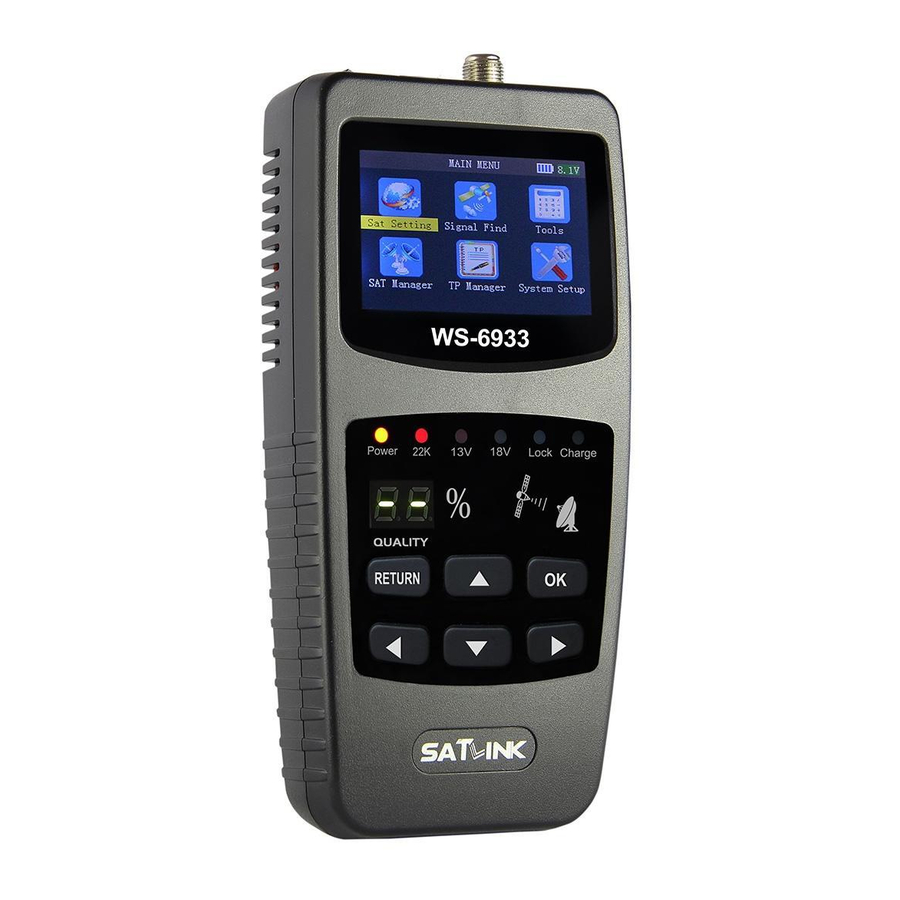

- Seite 7 Machine Translated by Google Digitaler Satellitenfinder FUNKTION NEIN Beschreibung Stromschalter Messgerät ein-/ausschalten LNB IN An das Satellitenantennenkabel anschließen LCD Bildschirm Videoanzeige Mit PC verbinden USB-Anschluss DC-Steckplatz An den Adaptereingang anschließen Digitale Röhre Qualität zeigt Leistung Kontrollleuchte 22 kHz 22-kHz-Kontrollleuchte Spannungsausgang mit vertikaler Polarisation Licht Spannungsausgang mit horizontaler Polarisation Licht...
- Seite 8 Machine Translated by Google Digitaler Satellitenfinder 2. ÜBERBLICK gDigitales Messgerät für Signalstärke und -qualität gTon- und Lichtalarm für Verriegelungssignal gAutomatische Berechnung des Winkels von AZ, EL gUnterstützt DISEQC 1.0/1.1, 0/22 kHz Ton gBeep Integrierter gLNB- Kurzschlussschutz g7,4 V/ 800 mAh Li-Ion-Akku im Lieferumfang enthalten gSoftware Upgrade über USB-Anschluss gEinfach zu transportieren 3.
- Seite 9 Machine Translated by Google Digitaler Satellitenfinder 3.1 Antennen-Setup Sat-Name: Drücken Sie die Tasten ÿ / ÿ, um den Satelliten- LNB- Typ auszuwählen : Drücken Sie die Tasten ÿ / ÿ, um den LNB-Typ auszuwählen . Niedrige Frequenz: Drücken Sie die Tasten ÿ / ÿ, um die Option „Niedrige Frequenz“...
- Seite 10 Machine Translated by Google Digitaler Satellitenfinder In der zweiten Zeile können wir die linke oder rechte Taste drücken, um TP zu wechseln; Drücken Sie dann die OK-Taste. Mit der Auf- oder Ab-Taste können Sie die TP-Frequenz bearbeiten. In der dritten Zeile können wir die OK-Taste drücken und dann die Symbolrate bearbeiten. In der vierten Zeile können wir die linke oder rechte Taste drücken, um h oder v polar auszuwählen.
- Seite 11 Machine Translated by Google Digitaler Satellitenfinder Weitere Informationen finden Sie unter „Antennen-Setup“. Satellit löschen: Siehe „Satelliten bearbeiten“ und drücken Sie dann die OK-Taste, um den Satelliten zu löschen. 3.4 Transponder-Setup 1. Transponder hinzufügen 2. Transponder bearbeiten 3. Transponder löschen Weitere Informationen finden Sie unter Satelliten-Setup 3.5 Winkel berechnen Drücken Sie die Tasten ÿÿ, um den Cursor zu bewegen, und drücken Sie dann die Taste OK, um die Option auszuwählen.
- Seite 12 Machine Translated by Google Digitaler Satellitenfinder 3.6 System-Setup Die erste Zeile ist die SW-Version Die zweite Zeile ist die Hardware-Seriennummer. Sprache einstellen: Systemsprache wechseln. Tastendruck-Beep: Schalten Sie den Tasten-Beep um. Signalsperrton: Signaltonalarm umschalten. Taschenlampe: Taschenlampe wechseln. Signalstärke: Wählen Sie die Signaleinheit aus...
- Seite 13 Machine Translated by Google Digitaler Satellitenfinder 4. Technische Spezifikation GETRIEBESTANDARDS DVB-S/S2 SATELLITEN-EINGANG/DEMODULATION Steckertyp F-Typ Eingangsfrequenz 950 bis 2150 MHz Signaleingangspegel - 65 bis -25 dBm Bandschaltersteuerung 22KHz 13V/18V, IMax 300mA LNB-Versorgung QPSK\8PSK Demodulationstyp 2<Rs<45M-Band (SCPC/MCPC) Symbolrate LCD-FUNKTIONEN FSTN Positiv transflektiv LCD-Typ Anzahl der Punkte 128x64...
- Seite 14 Machine Translated by Google HANDBUCH...
