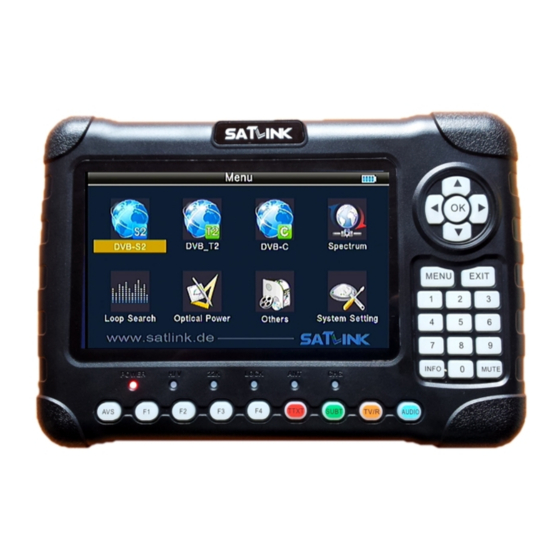

Satlink WS-8000 HD Bedienungsanleitung
Antennenmessgeraet
dvb-s/s2 - dvb-t/t2 - dvb-c
Inhaltsverzeichnis
DVB-S/S2
und Konstellationsdiagramm QPSK & 8PSK
Bezugsquelle:
Autor: Karl Jelinek (Wien) & Ralf Sonnenschein (Essen)
© Copyright 2015 Ralf Sonnenschein Kommunikationstechnik nach § 106 ff Urheberrechtsgesetz.
© 2015 Sonnenschein Kommunikationstechnik (45136 Essen)
SATLINK
Handbuch Version 1.0
Firmware-Version 1.70
Stand vom: August 2015
ANTENNENMESSGERÄT
SATLINK
-
DVB-T/T2
Unikabel SCR Messung
mit Echtzeit Spektrumanalyzer
Sonnenschein Kommunikationstechnik
Westfalenstrasse 93
45136 Essen
http://satlink.info Tel. +49 (0) 201 85 86 013
WS-8000 HD
WS-8000 HD
–
DVB-C
1
Inhaltsverzeichnis
Verwandte Anleitungen für Satlink WS-8000 HD
Inhaltszusammenfassung für Satlink WS-8000 HD
- Seite 1 Bezugsquelle: Sonnenschein Kommunikationstechnik Westfalenstrasse 93 45136 Essen http://satlink.info Tel. +49 (0) 201 85 86 013 Autor: Karl Jelinek (Wien) & Ralf Sonnenschein (Essen) © Copyright 2015 Ralf Sonnenschein Kommunikationstechnik nach § 106 ff Urheberrechtsgesetz. © 2015 Sonnenschein Kommunikationstechnik (45136 Essen)
-
Seite 2: Inhaltsverzeichnis
Bezeichnung Seite Funktionsumfang des WS-8000 HD Ansicht und Beschreibung der Funktionen und Tasten 5 - 6 Menüaufbau Hauptmenü DVB-S2 Satellitensuche DVB-S/DVB-S2 Einstellungen von: Satellit, Lokale Frequenz, Transponder, Frequenz, Symbolrate, Polarität, Tone, Beep Ton, DiSEqC Mod., DiSEqC 1.0, DiSEqC 1.1 Unicable Einstellung von:... - Seite 3 Bezeichnung Seite Kabel Spektrum Loop Search In diesem Menü werden ihnen bis zu 8 Transponder zeitgleich angezeigt. Optical Power Die optische Signalübertragung für Satellitenempfang. Others Kanal Programm-Info 28-29 Film Musik Foto 31-32 Satelliten Einstellungen Auto Scan TP Manager Compass System Setting ...
-
Seite 4: Ws-8000 Hd
Funktionsumfang 11 Menüsprachen Farb TFT LC Display mit 7" / 18 cm Bildschirmdiagonale Frequenzbereich: 950 - 2150 MHz (DVB-S) Frequenzbereich: 60 - 862 MHz (DVB-T) Eingebauter Lautsprecher Beleuchtete Tastatur (Leuchtdauer 5,10,20 Sekunden oder AUS) Empfang und Wiedergabe von HD Sender ... -
Seite 5: Ansicht Und Beschreibung Der Funktionen Und Tasten
F U N K T I O N E N © 2015 Sonnenschein Kommunikationstechnik (45136 Essen) -
Seite 6: Beschreibung
Beschreibung Funktion LNB-IN Anschluss für LNB Antennenkabel (F-Buchse) Antenneneingang Anschlussbuchse für Antennenkabel (IEC-Buchse) DC 12V Ausgang DC 12V Ausgang für externe Geräte Optical fiber port Lichtwellenleiter-Anschluss für Optische LNB POWER O/I Hauptschalter, EIN/AUS HDMI IN HDMI Eingang AV IN Eingang für analoges Audio- / Videosignal HDMI OUT HDMI Ausgang zur Bildübertragung an ein TV-Gerät AV OUT... -
Seite 7: Menüaufbau Hauptmenü
Einschalten : Bringen Sie den Hauptschalter oben rechts auf die „I“ Stellung. Nach ca. 12 Sekunden erscheint das TV-Menü. Um in das Hauptmenü zu gelangen, drücken sie auf die „Menü“ Taste. Mit den Navigationspfeilen gelangen sie zu dem gewünschten Menüpunkt. Menüaufbau –... -
Seite 8: Einstellungen Von: Satellit, Lokale Frequenz, Transponder, Frequenz, Symbolrate
Satellite Mit den ◄► Pfeiltasten gelangen sie zu der Satellitenauswahl. Mit den ▲▼ Pfeiltasten steuern sie den gewünschten Satelliten an. Mit der OK-Taste übernehmen sie den gewählten Satelliten. Lokale Frequenz Hier ist die Type ihres verwendeten LNB einzustellen. Verwenden sie dazu die Pfeiltasten ◄► Es öffnet sich eine Auswahlmöglichkeit mit verschiedenen Frequenzen. -
Seite 9: Unicable Einstellung Von: If Channel, Center Frequency
Hinweis: Ist DiSEqC aktiviert, ist es notwendig jedem LNB einen DiSEqC Steuerbefehl zuzuordnen. Sollte das nicht erfolgen sind Fehler unausweichlich! Sollten sie nur einen Satelliten empfangen wollen, ist kein DiSEqC erforderlich. Beispiel: Bei 2 Satelliten (2 LNB's) "Astra 19,2° und Hot Bird 13°) ist die Einstellung: Astra 19,2°... -
Seite 10: Tp Scan
Constellation Konstellation DVB-S QPSK Konstellation DVB-S2 8 PSK Mit dem Konstellationsprogramm von den WS-8000 HD lassen sich DVB-S / DVB-S2 Signale auf Übertragungsfehler überprüfen. Je kleiner die Signalwolken sind, desto störungsfreier ist das Signal. © 2015 Sonnenschein Kommunikationstechnik (45136 Essen) -
Seite 11: Spectrum
Spectrum In diesen Modus gelangen sie mit OK vom Hauptmenü aus. Hier haben sie die Auswahlmöglichkeit Spectrum für Satelliten, Terrestrial, oder Kabel zu öffnen. Satelliten-Spectrum Mit dem Spectrum-Analyzer erhalten sie eine Übersicht über die Empfangsverhältnisse, die in der gewählten Frequenz herrschen. Dieser kann global eine SAT-Ebene oder Teile davon darstellen. -
Seite 12: Einstellungen Von: Satellit, Lokale Frequenz, Diseqc Mod, Transponder, Center Frequenz
Satellite Mit den ◄► Pfeiltasten gelangen sie zu der Satelliten Auswahl. Mit den ▲▼ Pfeiltasten steuern sie den gewünschten Satelliten an. Mit der OK-Taste übernehmen sie den gewählten Satelliten. Lokale Frequenz Hier ist die Type ihrer verwendeten LNB einzustellen. Verwenden sie dazu die Pfeiltasten ◄► Es öffnet sich eine Auswahlmöglichkeit mit verschiedenen Frequenzen. -
Seite 13: Tastenbelegung: Ttxt Subt Tv/R Audio
Mit OK öffnen sie den Spectrum-Analyzer. Bandbrei. Diesen Modus starten sie mit der Roten Taste TTXT Schaltet zwischen Full und 600MHz um. Mit den Pfeiltasten ◄► können sie durch das Frequenzband navigieren. Das Bewegen des Cursors erfolgt in 2MHz Schritten. F1 u. -
Seite 14: Kurzeinführung In Dvb-T/T2
Kurzeinführung in DVB-T/T2 DVB-T basiert auf DVB (Digital Video Broadcasting), einem internationalen Standard zur Datenübertragung durch ein digitales Verfahren. Beim digitalen Antennenfernsehen werden Bild- und Tonsignale nach einem festgelegten Code in digitale Signale umgewandelt und über Antenne auf das Fernsehgerät übertragen. Für die Wiedergabe am Bildschirm wird das Signal durch das DVB-T Endgerät wieder in Form von Bild und Ton hergestellt. - Seite 15 Aktive Zimmerantenne (mit Schirm, Teleskopstäbe und Netzspeisung) d) Outdoor Antenne (für Wand- oder Mastmontage) e) Dachantenne (Außenmontage) f) Dachantenne (Unterdachmontage) Ihr Messgerät SATLINK WS-8000 HD ist in der Lage aktive Antennen mit der nötigen Spannung, die ihre Antenne benötigt, zu versorgen.
-
Seite 16: Dvb-T2
DVB-T2 Navigieren sie mit den Pfeiltasten ◄► zu DVB_T2 und drücken sie OK. Es öffnet sich das Scan Setup Menü, wo sie sämtliche Einstellungen vornehmen können. Ländereinstellung Hier kann das Land, wo die Suche stattfindet, festlegt werden. (27 Länder) Kanal Nr. Hier stellen sie den gewünschten Kanal für den Transponder-Scan ein. -
Seite 17: Scan Setup - Suchmodus Dvb-T/T2
Scan Setup – Suchmodus DVB-T/T2 Hier wird ihnen eine Reihe von Messwerten angezeigt: PWR: Ist der Eingangspegel in dBµV (Signalstärke) C/N: Dieser Wert gibt das Grundrauschen des Nutzsignals an (Signal-Rauschabstand). Je höher der C/N Wert, desto besser das Signal. ... -
Seite 18: Auto Scan Dvb-T Durchführen
Auto Scan durchführen Starten sie den Suchlauf indem sie die Taste SUBT drücken. Auto Scan Die Suche erfolgt auf allen Transpondern (Kanälen/Frequenzen). In der Fortschrittanzeige wird der Verlauf der Suche in Prozenten angezeigt. Weiteres können sie die Frequenz und Bandbreite, die gerade durchsucht wird, ablesen. In der TV- und Radioliste werden die bereits gefundenen Sender angezeigt. -
Seite 19: Info Taste
INFO Taste INFO Taste Drücken sie die INFO-Taste einmal, erhalten sie Information zur laufenden Sendung wie Signal, Sendername, aktuelle Sendung und nachfolgende Sendung. Drücken sie nochmals die INFO-Taste werden erweiterte Programminformationen angezeigt. Bei nochmaligem Drücken der INFO-Taste werden die Informationen wieder ausgeblendet. ©... -
Seite 20: Spectrum
Terrestrial-Spectrum In diesen Modus gelangen sie vom Hauptmenü aus. Navigieren sie zu Terrestrial-Spectrum und drücken sie OK. Abb. 1 Abb. 2 Nach dem Öffnen wird die grafische Darstellung der Transponder (Kanäle) angezeigt, wobei eine ständige Aktualisierung der Transponder durchgeführt wird. Mit den Pfeiltasten ◄►... -
Seite 21: Full/Ch
Full/Ch Diesen Modus starten & verlassen sie mit der Roten Taste TTXT Schaltet zwischen Kanal- u. Frequenzanzeige um. Hier wird das gesamte Frequenzband von 60MHz – 856MHz dargestellt. Mit den Pfeiltasten ◄► können sie durch das Frequenzband navigieren. Das Bewegen des Cursors erfolgt in 4MHz schritte. Mit der Taste Audio kann ein Scan der angefahrenen... -
Seite 22: Dvb-C
DVB-C DVB-C wird von einem Kabelanbieter über einen Kabelanschluss empfangen. In diesen Modus gelangen sie vom Hauptmenü aus. Navigieren sie zu DVB-C und drücken sie OK. Ländereinstellung Hier kann das Land, wo die Suche stattfindet, festlegt werden. Kanal Nr. Hier stellen sie den gewünschten Kanal für den Scan ein. Frequenz Mit der 10er Tastatur können sie die Frequenz verändern. - Seite 23 Hier wird ihnen eine Reihe von Messwerten angezeigt: PWR: Ist der Eingangspegel in dBµV (Signalstärke) C/N: Dieser Wert gibt das Grundrauschen des Nutzsignals an (Signal-Rauschabstand). Je höher der C/N Wert, desto besser das Signal. CBER: Bit Error Rate sind auftretende Bitfehler bei der Übertragung. Je niedriger die Bitrate, desto besser die Qualität.
-
Seite 24: Kabel Spektrum
Kabel Spektrum In diesen Modus gelangen sie vom Hauptmenü aus. Navigieren sie zu Spectrum und drücken sie OK. Navigieren sie zu Cable-Spectrum und drücken sie OK. Abb. 1 Abb. 2 Nach dem Öffnen wird die grafische Darstellung der Frequenzen (Kanäle) angezeigt. Mit den Pfeiltasten ◄►... -
Seite 25: Dvb-S/S2 Ansicht
Loop Search In diesen Modus gelangen sie vom Hauptmenü aus. Navigieren sie zu Loop Search und drücken sie OK. In diesem Menü werden ihnen bis zu 8 Transponder angezeigt. Jeder Transponder von 1 – 8 lässt sich editieren. Diese Funktion steht ihnen bei DVB-S, DVB-T, und DVB-C zu Verfügung. Mit der OK-Taste öffnen sie den Editier-Modus. -
Seite 26: Optical Power
Optical Power Hier können sie die Leistung des angeschlossenen Signals am Optischen Port einstellen Das Ergebnis wird ihnen in der Mitte angezeigt Erklärung: Optische LNB Die optische Signalübertragung für Satellitenempfang ist eine noch recht wenig genutzte, aber sehr interessante Technologie. Optische LNBs sind im Prinzip Quattro-LNBs, die jedoch die Signale aller vier Ebenen gemeinsam durch ein einziges Lichtleiterkabel (Glasfaserkabel) übertragen. -
Seite 27: Others
Others In diesen Modus gelangen sie vom Hauptmenü aus. Navigieren sie zu Others und drücken sie OK. Abb.1 Abb. 2 Kanal S2<>T2 Diesen Modus starten sie mit der Roten Taste TTXT Schaltet die TV-Liste zwischen Satelliten und Terrestrischen Programmen um. Lock Diesen Modus starten sie mit der Grünen Taste SUBT Mit Lock können sie ausgewählte Sender sperren oder entsperren. -
Seite 28: Epg
Der TV Guide ist wie ein Buch auf zwei Seiten aufgeteilt. Im linken Bereich werden ihnen die gespeicherten Sender angezeigt. Mit den Pfeiltasten ▲▼ können sie durch die Senderliste navigieren. Bei OK wird der markierte Sender ausgewählt und sie gelangen wieder in den TV-Modus. Mit den Pfeiltasten ◄►... -
Seite 29: Musik
Tasten Funktionen bei der Wiedergabe ◄► Laut/Leise ▲▼ Schaltet zu dem nächsten Video weiter TTXT Wiedergabeeinstellungen: Mit Menü verlassen sie diese Option SUBT Zeitangabe von wo das Video starten soll. Mit Menü verlassen sie diese Option Start/Pause der Wiedergabe F1/F2 Start/Pause der Wiedergabe Schnellrücklauf 4/8/16/32 fach Schnellvorlauf 4/8/16/32 fach... -
Seite 30: Foto
Foto Wählen sie mit den Pfeiltasten die Option Foto aus und drücken sie OK Hier können auf dem USB-Stick gespeicherte Fotos angezeigt werden. Der Bildbetrachter unterstützt verschiedene Formate wie jpg,jpeg,bmp,img. Mit Ordner und Mode können sie die Ansicht des Auswahlfensters verändern. -
Seite 31: Satelliten Einstellungen
Satelliten Einstellungen Mit den ▲▼ Pfeiltasten steuern sie den gewünschten Satelliten an. Drücken sie bei einem der Satelliten OK, wird dieser deaktiviert und steht in dem Menü Spektrum und DVB-S2 nicht zur Verfügung. Um einen Satelliten wieder zu aktivieren, drücken sie nochmals OK. Ein wird angezeigt. - Seite 32 DiSEqC 1.0 Ordnet dem Satelliten eine DiSEqC 1.0 - Adresse (LNB 1 - 4) zu. None für keine Zuweisung. Beispiel: Astra 19,2° 1/4 Hotbird 13° 2/4 DiSEqC 1.1 Ordnet dem Satelliten eine DiSEqC 1.1 - Adresse (LNB 1 - 16) zu. None für keine Zuweisung.
-
Seite 33: Auto Scan
Auto Scan Satellite Mit den ◄► Pfeiltasten gelangen sie zu der Satellitenauswahl. Mit den ▲▼ Pfeiltasten steuern sie den gewünschten Satelliten an. Mit der OK-Taste übernehmen sie den gewählten Satelliten. Transponder Hier können sie die Transponder auswählen. Dieser Vorgang wurde schon mehrmals beschrieben. AUS/AN die hinterlegte TP-Tabelle des Providers wird bei gescannt. -
Seite 34: Tp Manager
TP Manager Mit den ▲▼ Pfeiltasten steuern sie den gewünschten Satelliten an. Mit den Pfeiltasten ◄► wechseln sie zwischen Satelliten und TP-Liste. Satelliten (Linkes Fenster) Der Marker befindet sich auf Satellitenname Edit Sat Diesen Modus starten sie mit der Roten Taste TTXT Hier können sie den gewählten Satelliten editieren. -
Seite 35: Compass
Compass Der Kompass soll ihnen eine ungefähre Richtung des zu suchenden Satelliten anzeigen. Um eine Grobausrichtung zu den gewünschten Satelliten zu erlangen richtet man die Satellitenschüssel Horizontal (Azimut) mit dem Kompass auf die zu erzielenden Grade aus. Mit den Pfeiltasten ◄► öffnen sie die Satelliten-Ansicht. Mit den ▲▼... -
Seite 36: System Setting
System Setting Seite 1 Ländereinstellung Hier können sie eines von 26 Ländern auswählen. OSD Sprache Hier stellen sie die Menüsprache ihres Messgerätes ein. (11 Sprachen) TV Format Wählen sie eines der Formate: 4:3 LB, 4:3 PS, 16:9 LB, 16:9 FIT Videoausgang YCbCr (YUV) RCA(CVBS) TV Auflösung... -
Seite 37: Funktionen Im Tv-Modus
Funktionen im TV-Modus TTXT Teletext Einstellungen SUBT Untertitel Sprache TV/R Schaltet zwischen TV- und Radiobetrieb um AUDIO Audiokanal Einstellungen Startet die TV-Aufnahme, und speichert diese auf einen USB-Stick Beendet die TV-Aufnahme Schaltet aus das Optical Power-Menü Schaltet den Kompass ein Mute Schaltet den Ton aus Info... -
Seite 38: Neue Satellitenlisten
Firmware Update durchführen Da die Firmware (Betriebssystem) des Satlink WS-8000 HD ständig weiterentwickelt wird, werden verfügbare Updates zum Download bereitgestellt. Speichern sie das Update auf einen USB-Stick, stecken sie diesen am Messgerät in den USB-Port. Über das: Hauptmenü/System Setting gelangen sie zu dieser Funktion. -
Seite 39: Hilfreiche Tipps Und Anwendungen
Hilfreiche Tipps und Anwendungen Um Ihnen das Einmessen Ihrer Satanlage zu erleichtern habe ich folgende Tipps. Dieses Beispiel bezieht sich auf Astra 19,2° der Vorgang ist aber für jeden anderen Satelliten der gleiche. Es ist wichtig, dass sie bei der Montage des Wandhalters Schritt 1 darauf achten, dass sich dieser waagrecht wie senkrecht in der Waage befindet. - Seite 40 Schritt 3 Osten bis das Signal von Astra 19,2 am Messgerät angezeigt wird. Wenn sie jetzt ein TV-Bild haben, drücken sie am Satfinder die Info Taste. Hier sehen sie relevante Daten. Führen sie die Feinjustierung durch. Das heißt, bis die besten Pegelwerte erreicht sind. Führen sie die Drehung nur in kleinsten Schritten durch.
-
Seite 41: Einige Begriffe Aus Der Satellitensprache
Besteht aus Oberband und Unterband (High+Low) Ist der Eingangspegel in dBµV Exklusiv – Distribution – Deutschland Sonnenschein Kommunikationstechnik Westfallenstrasse 93 Ihr Partner mit den besondern Service 45136 Essen http://satlink-forum.de http://satlink.info Wir bieten: First Level Support Garantie auch nach Garantiezeit. Kontakt: Laufend neue Informationen Tel.: +49 (0) 201 858 6013... -
Seite 42: Technische Daten
100 - 240 V / AC 50/60 Hz / DC 12 V / 1.5 A Abmessungen: H x B x T 25 x 15,6 x 4 cm Gewicht: 1 kg Lieferumfang WS-8000 HD Gummischutztasche Rot mit Gurtaufnahmeösen Große Transporttasche mit Schulterriemen 220Volt Ladeadapter 12V Autoladeadapter A/V Kabeladapter von 3,5 Klinkenstecker... -
Seite 43: Hinweise Für Eingebaute Batterie
Bei der Erstellung dieser Bedienungsanleitung wurde auf das derzeit installierte Betriebssystem Vers. 1.70 eingegangen. Da die Software Ihres Satlink WS-8000 HD ständig weiterentwickelt wird, ist es möglich, das nach einem Softwareupdate einige Abweichungen zu dieser Anleitung bestehen. Da wir permanent versuchen, eventuelle Fehler zu beheben, wenn möglich, auch neue Funktionen zu implementieren oder vorhandene Funktionen zu optimieren, veraltet die gedruckte Anleitung naturgemäß... -
Seite 44: Produktbeschreibung
Produktbeschreibung Das Satlink WS-8000 HD ist ein professionelles Messgerät für alle Satelliten – Empfangsanlagen. Es eignet sich sowohl bei Neuinstallation einer Satellitenantenne zum schnellen Auffinden eines gewünschten DVB-S/DVB-S2 Satelliten als auch zum Überprüfen von bereits bestehenden Satelliten - Empfangsanlagen. Es eignet sich sowohl bei Neuinstallation einer terrestrischen DVB-T Antenne zum schnellen Auffinden eines gewünschten DVB-T/T2 Signals als auch zum Überprüfen von bereits bestehenden DVB-T... - Seite 45 Wir bieten: First Level Support garantiert auch über die Garantiezeit hinaus Laufend neue Informationen Erfahrungsaustausch mit anderen Usern Fragen direkt an den Support senden Hinweis: Auf YouTube finden Sie außerdem Hilfe-Videos zu all unseren Messgeräten. http://www.youtube.com/user/Satlinkmeters Database: ...
