MAIDESITE T2 Pro, T2 Pro Plus Handbuch

Teileliste

1. Hubsäule

2. Fuß

3. Mittelschiene

D1. Linkes Querstrebenende

D2. Rechtes Querstrebenende

5. Seitenhalterung

6. Kabelmanagement-Abdeckung

7. Netzteil

8. Adapterbefestigung

9. Bedienfeld

10. Netzkabel

11. Verlängerungskabel

12. Lenkrolle

13. Kabelclip


Hardware-Liste

1. M6*8 Maschinenschraube

2. M6*12 Maschinenschraube

3. M6*14 Maschinenschraube

4. ST5*0.8*16 Blechschraube

5. M4 Inbusschlüssel

6. Schraubendreher

7. M14 Gabelschlüssel

8. Ersatzschrauben


Montage des Stehpults

SCHRITT 1:

SCHRITT 2:

SCHRITT 3:

SCHRITT 4:

SCHRITT 5:

• Wenn Sie eine MAIDESITE Tischplatte kaufen, richten Sie den Rahmen bitte an den vorgebohrten Löchern der Tischplatte aus.
• Wenn Sie eine Tischplatte einer anderen Marke kaufen, wird empfohlen, dass die Dicke der Tischplatte 25 mm oder mehr beträgt und der Tischrahmen an der geeigneten Position platziert wird.

• Kaufen Sie eine MAIDESITE Tischplatte, verwenden Sie bitte die Montagemethode von Plan A.
• Kaufen Sie eine Tischplatte einer anderen Marke, verwenden Sie bitte die Montagemethode von Plan B.

SCHRITT 6:

SCHRITT 7:

Bitte achten Sie während der Installation auf die Ausrichtung des Netzteils, wie im Diagramm gezeigt.

SCHRITT 8:

SCHRITT 9:

SCHRITT 10:

Herzlichen Glückwunsch zur abgeschlossenen Installation! Bitte beachten Sie die Anweisungen des Bedienfelds, um die Initialisierung vor der Verwendung abzuschließen.

Zubehör installieren

Lenkrollen installieren

1. Drehen Sie gegen den Uhrzeigersinn, um die Lenkrolle zu entfernen.


2. Schrauben Sie die Lenkrolle fest und sichern Sie sie anschließend mit einem Schraubenschlüssel.

3. Um die Lenkrolle zu arretieren und zu lösen, betätigen Sie die Bremse daran.

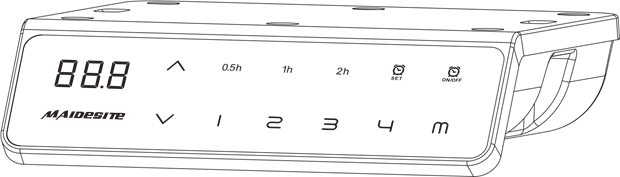

Anweisungen für das Bedienfeld

Bitte stellen Sie sicher, dass keine Objekte (Wände) die Bewegung des Tisches behindern und alle Kabel relevanter Geräte ausreichend lang sind.

Bitte RESET (Zurücksetzen) Sie den Schreibtisch bei der ersten Verwendung

#1 RESET (Zurücksetzen)

1. RST-Modus aufrufen:
   Halten Sie die 'DOWN' (AB)-Taste 5 Sekunden lang gedrückt, während die Tischplatte sich in der niedrigsten Position befindet (andernfalls senken Sie die Tischplatte zuerst ab). Die Digitalanzeige zeigt 'RST'. Das System befindet sich nun im RST-Modus.
2. RST-Modus verlassen:
   Halten Sie die 'DOWN' (AB)-Taste erneut gedrückt, bis sich die Tischplatte leicht nach unten und dann leicht nach oben bewegt. Das Display zeigt die aktuelle Höhe an. Das System verlässt den RST-Modus.

Das Bedienfeld muss vor der Verwendung horizontal unter der Tischplatte befestigt werden. Bitte stellen Sie die Empfindlichkeit der Antikollisionsfunktion entsprechend Ihren Nutzungsgewohnheiten ein.

#2 Einstellung der Antikollisions-Empfindlichkeit

Halten Sie die DOWN (AB)-Taste gedrückt; die Digitalanzeige zeigt 'RST'. Halten Sie die 'UP' (AUF)-Taste 5 Sekunden lang gedrückt, um die Antikollisions-Empfindlichkeit einzustellen. Halten Sie die 'UP' (AUF)-Taste jedes Mal 5 Sekunden lang gedrückt, die Digitalanzeige wechselt zu einer der folgenden Optionen:
'10.5' - am wenigsten empfindlich (Standardeinstellung)
'10.6' - normale Empfindlichkeit
'10.7' - moderate Empfindlichkeit
'10.8' - maximale Empfindlichkeit
Nachdem die ausgewählten Einstellungen angezeigt wurden, lassen Sie die Taste los und warten Sie 5 Sekunden, die Anzeige kehrt zu 'RST' zurück. Halten Sie die 'DOWN' (AB)-Taste gedrückt, um den Reset-Zustand zu verlassen.

Die folgenden Abschnitte können nach Ihren Präferenzen eingestellt werden.

Rücksetz-Fehlerschutz:

Bedingung
Die Digitalanzeige zeigt Fehler E07/E08/E09 an. Nach dem Trennen/Wiederverbinden der Stromversorgung bleibt der Fehler bestehen. Das Drücken einer beliebigen Taste hat keine Wirkung.

Bedienung
Halten Sie die 'DOWN' (AB)-Taste 5 Sekunden lang gedrückt, die Digitalanzeige zeigt RST. Lassen Sie die Taste los und halten Sie die 'DOWN' (AB)-Taste erneut gedrückt, um den Schreibtisch zurückzusetzen. (Hinweis: Diese Bedienung gilt auch für das erzwungene Zurücksetzen. Bitte senken Sie den Schreibtisch beim erzwungenen Zurücksetzen zuerst in die niedrigste Position.)

Speicherhöheneinstellung:

Berühren Sie die 'M' -Taste, die Anzeige zeigt 'S-'. Berühren Sie eine Zifferntaste von 1-4, die aktuelle Höhe wird dieser Taste zugewiesen. Drücken Sie diese Taste, Ihr Schreibtisch fährt automatisch auf diese Höhe.

Oberen Grenzwert einstellen:

Berühren Sie die 'M'-Taste: Das Display zeigt 'S-'.
Berühren Sie die 'UP' (AUF)-Taste: Das Display blinkt.
Halten Sie die 'M'-Taste 2 Sekunden lang gedrückt, bis das Display '999' anzeigt. Der obere Grenzwert ist nun gespeichert.

Unteren Grenzwert einstellen:

Berühren Sie die 'M'-Taste: Das Display zeigt 'S-'.
Berühren Sie die 'DOWN' (AB)-Taste: Das Display blinkt.
Halten Sie die 'M'-Taste 2 Sekunden lang gedrückt, bis das Display '000' anzeigt.
Der untere Grenzwert ist nun gespeichert.

Höhenbegrenzungen löschen:

Berühren Sie die 'M'-Taste: Das Display zeigt 'S-'.
Halten Sie die 'M'-Taste 2 Sekunden lang gedrückt, bis das Display '555' anzeigt.
Sowohl die obere als auch die untere Begrenzung sind gelöscht.

RESET (Zurücksetz)-Höhe ändern:

RST-Modus aufrufen (siehe Anweisungen oben).
Halten Sie die 'M'-Taste 5 Sekunden lang gedrückt: Das Display zeigt die Zurücksetz-Höhe an, und der Bildschirm blinkt.
Halten Sie die 'UP' (AUF)-Taste oder die 'DOWN' (AB)-Taste gedrückt, um den Wert zu ändern.
Das Display schaltet nach 5 Sekunden ohne Bedienung zurück zu 'RST', was anzeigt, dass die Änderung erfolgreich war.
RST-Modus verlassen (siehe Anweisungen oben).

Bewegungsmodus der Speicherhöhe umschalten:

RST-Modus aufrufen (siehe Anweisung oben).
Halten Sie die '1'-Taste 5 Sekunden lang gedrückt, das Display zeigt eine der folgenden Optionen an:
'10.1': One-touch movement (Ein-Tasten-Bewegung) (Standard)
'10.2': Constant-touch movement (Kontinuierliche Bewegung).

Höheneinheit ändern (cm/inch):

RST-Modus aufrufen (siehe Anweisung oben).
Halten Sie die '2'-Taste 5 Sekunden lang gedrückt, das Display zeigt eine der folgenden Optionen an:
'10.3': Höhenanzeige in cm (Standard),
'10.4': Höhenanzeige in inch (Zoll)

Kindersicherung:

Halten Sie die Kindersicherungstaste 4 Sekunden lang gedrückt: Das Display zeigt 'LOC' an und alle Tasten an der Vorderseite sind gesperrt.
Halten Sie die Kindersicherungstaste erneut 4 Sekunden lang gedrückt, um die Sperre aufzuheben.

Sitz-Steh-Erinnerung:

Erste Verwendung: Die Sitz-Steh-Erinnerung ist standardmäßig aktiv und die Standardzeit beträgt 30 Minuten.
Berühren Sie die 'ON/OFF' (EIN/AUS)-Taste, um die Sitz-Steh-Erinnerung ein- oder auszuschalten.
Berühren Sie die 'SET' (EINSTELLEN)-Taste und wählen Sie dann eine der Erinnerungszeiten aus.
Bitte stellen Sie sicher, dass die Sitz-Steh-Erinnerung EINGESCHALTET ist, bevor Sie die Zeit einstellen.
Wenn die Erinnerungszeit abgelaufen ist, vibriert die Handsteuerung.
Berühren Sie eine beliebige Taste, um die Vibration zu stoppen und die Erinnerung auszuschalten.
Wenn die Höhe des Schreibtisches mehr als 100 cm beträgt, stoppt die Erinnerung die Zeitmessung und setzt sich zurück.
Wenn die Höhe des Schreibtisches weniger als 100 cm beträgt, wird die Zeitmessung neu gestartet.
Hinweis: Wenn keine Aktion erfolgt, wird die Erinnerung nach etwa 30 Sekunden Vibration ausgeschaltet.

USB-Ladeanschluss:

Output: DC 5V/0.8A

F & A

Sicherheit & Warnhinweise

Wichtiger Hinweis

Stellen Sie sicher, dass sich keine Hindernisse im Weg des Schreibtisches befinden. Stellen Sie sicher, dass die Tischplatte keine Wände berührt. Stellen Sie sicher, dass alle Kabel die passende Länge haben, um die Höhenänderung zu ermöglichen.

Halten Sie Kinder von elektrisch höhenverstellbaren Schreibtischen, Steuereinheiten und Bedienelementen fern. Es besteht die Gefahr von Verletzungen und Stromschlägen.

Halten Sie alle elektrischen Komponenten von Flüssigkeiten fern.

Setzen oder stellen Sie sich nicht auf den Schreibtischrahmen. Kriechen oder liegen Sie nicht unter dem Schreibtischrahmen.

Stellen Sie keine Objekte, die höher als 20 Zoll sind, unter den Schreibtisch. Öffnen Sie keine der Komponenten – die Beine, die Steuerbox oder den Schalter. Es besteht die Gefahr eines Stromschlags.

Dieses Produkt ist für einen Einschaltdauer von 10% ausgelegt (2 Min. an, 18 Min. aus).

Im Falle eines Stromausfalls oder wenn das Netzkabel abgezogen wird, kann ein manuelles Zurücksetzen erforderlich sein – siehe Abschnitt VERWENDUNG.

Klemmstelle – Hände und Finger fernhalten.

VERWENDUNG/ HAFTUNG

• Dieser höhenverstellbare Schreibtisch verfügt über Elektromotoren und ist ausschließlich für den Einsatz in trockenen Arbeitsbereichen konzipiert.
• Die Schreibtischhöhe ist verstellbar, sodass er auf die ergonomisch am besten geeignete Höhe positioniert werden kann.
• Jede andere Verwendung erfolgt auf eigenes Risiko des Benutzers.
• Unter keinen Umständen akzeptiert der Hersteller Garantie- oder Haftungsansprüche für Schäden, die durch unsachgemäßen Gebrauch oder unsachgemäße Handhabung des Schreibtischrahmens verursacht wurden.
