Axis P5655-E Handbuch

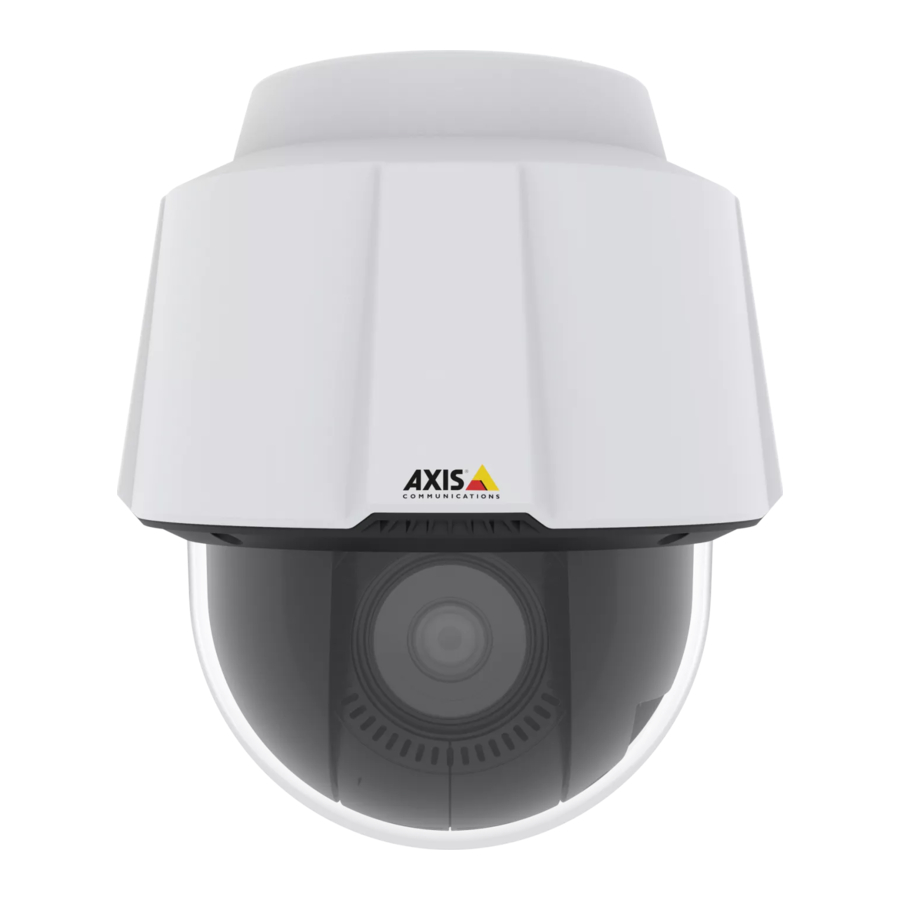

Produktübersicht

HINWEIS
Stellen Sie sicher, dass die Kuppel im Betriebsmodus angebracht ist, da sonst der Fokus beeinträchtigt werden kann.

1. SD-Speicherkartensteckplatz
2. Steuertaste
3. Status-LED-Anzeige
4. Ein-/Aus-Taste
5. Netzwerkanschluss (PoE+)
6. Befestigungsschrauben (3)
7. Erdungsschraube
8. Mehrfachstecker mit Abdeckung (Entfernen Sie die Abdeckung nur, wenn ein I/O-Kabel angeschlossen ist)
9. Haken für Sicherheitskabel
10. Kuppel

Das Gerät im Netzwerk finden

Um Axis-Geräte im Netzwerk zu finden und ihnen IP-Adressen in Windows® zuzuweisen, verwenden Sie AXIS IP Utility oder AXIS Device Manager. Beide Anwendungen sind kostenlos und können unter axis.com/support. heruntergeladen werden.
Weitere Informationen zum Suchen und Zuweisen von IP-Adressen finden Sie im Dokument So weisen Sie eine IP-Adresse zu und greifen auf Ihr Gerät zu auf der Geräteseite unter axis.com.

Zugriff auf das Gerät

1. Öffnen Sie einen Browser und geben Sie die IP-Adresse oder den Hostnamen des Axis-Geräts ein.
   Wenn Sie einen Mac-Computer (OS X) haben, gehen Sie zu Safari, klicken Sie auf Bonjour und wählen Sie das Gerät aus der Dropdown-Liste aus. Um Bonjour als Browser-Lesezeichen hinzuzufügen, gehen Sie zu Safari > Preferences (Einstellungen).
   Wenn Sie die IP-Adresse nicht kennen, verwenden Sie AXIS IP Utility oder AXIS Device Manager, um das Gerät im Netzwerk zu finden.
2. Geben Sie den Benutzernamen und das Passwort ein. Wenn Sie zum ersten Mal auf das Gerät zugreifen, müssen Sie das Root-Passwort festlegen. Siehe Ein sicheres Passwort für das Root-Konto festlegen.
3. Die Live-Ansichtsseite öffnet sich in Ihrem Browser.

Sichere Passwörter

Axis-Geräte senden das anfänglich festgelegte Passwort unverschlüsselt über das Netzwerk. Um Ihr Gerät nach der ersten Anmeldung zu schützen, richten Sie eine sichere und verschlüsselte HTTPS-Verbindung ein und ändern Sie dann das Passwort.
Das Gerätepasswort ist der primäre Schutz für Ihre Daten und Dienste. Axis-Geräte legen keine Passwortrichtlinie fest, da sie in verschiedenen Arten von Installationen verwendet werden können.
Um Ihre Daten zu schützen, empfehlen wir Ihnen dringend:

• Verwenden Sie ein Passwort mit mindestens 8 Zeichen, das vorzugsweise von einem Passwortgenerator erstellt wurde.
• Geben Sie das Passwort nicht preis.
• Ändern Sie das Passwort in regelmäßigen Abständen, mindestens einmal pro Jahr.

Ein sicheres Passwort für das Root-Konto festlegen

Der Standard-Administrator-Benutzername ist root. Wenn das Passwort für root verloren geht, setzen Sie das Gerät auf die Werkseinstellungen zurück.

1. Geben Sie ein Passwort ein. Befolgen Sie die Anweisungen zu sicheren Passwörtern. Siehe Sichere Passwörter.
2. Geben Sie das Passwort zur Bestätigung der Schreibweise erneut ein.
3. Klicken Sie auf Create login (Anmeldung erstellen). Das Passwort wurde nun konfiguriert.

Einrichtung

Benötigen Sie weitere Hilfe?
Sie können auf die integrierte Hilfe über die Webseite des Geräts zugreifen. Die Hilfe bietet detailliertere Informationen zu den Funktionen des Geräts und deren Einstellungen.

Bildqualität
Fokus schneller anpassen mit Fokus-Speicherbereichen
Um die Fokuseinstellungen in einem bestimmten Schwenk-/Neigebereich zu speichern, fügen Sie einen Fokus-Speicherbereich hinzu. Jedes Mal, wenn die Kamera in diesen Bereich bewegt wird, ruft sie den zuvor gespeicherten Fokus ab. Es genügt, die Hälfte des Fokus-Speicherbereichs in der Live-Ansicht abzudecken.
Wir empfehlen die Fokus-Speicherfunktion in den folgenden Szenarien:

• Bei viel manueller Bedienung in der Live-Ansicht, zum Beispiel mit einem Joystick.
• Wenn PTZ-Voreinstellungen mit manuellem Fokus nicht effizient sind, z. B. bei Bewegungen, bei denen sich die Fokuseinstellung kontinuierlich ändert.
• In Szenarien mit wenig Licht, wo der Autofokus durch die Lichtverhältnisse herausgefordert wird.

• Die Fokus-Speicherfunktion überschreibt den Autofokus der Kamera in dem spezifischen Schwenk-/Neigebereich.
• Eine Voreinstellung überschreibt die im Fokus-Speicherbereich gespeicherte Fokuseinstellung.
• Die maximale Anzahl der Fokus-Speicherbereiche beträgt 20.

Fokus-Speicherbereich erstellen

1. Schwenken, neigen und zoomen Sie in den Bereich, in dem Sie den Fokus haben möchten.
   Solange die Fokus-Speichertaste ein Plus anzeigt, können Sie an dieser Position einen Fokus-Speicherbereich hinzufügen.
2. Den Fokus einstellen.
3. Klicken Sie auf die Fokus-Speichertaste.

Fokus-Speicherbereich löschen

1. Schwenken, neigen und zoomen Sie in den Fokus-Speicherbereich, den Sie löschen möchten.
   Die Fokus-Speichertaste wechselt auf Minus, wenn die Kamera einen Fokus-Speicherbereich erkennt.
2. Klicken Sie auf die Fokus-Speichertaste.

Szenen mit starkem Gegenlicht handhaben
Der Dynamikbereich ist der Unterschied der Lichtstärken in einem Bild. In einigen Fällen kann der Unterschied zwischen den dunkelsten und hellsten Bereichen erheblich sein. Das Ergebnis ist oft ein Bild, bei dem entweder die dunklen oder die hellen Bereiche sichtbar sind. Wide Dynamic Range (WDR) macht sowohl dunkle als auch helle Bereiche des Bildes sichtbar.

1. Gehen Sie zu Settings (Einstellungen) > Image (Bild) > Wide dynamic range (Breiter Dynamikbereich).
2. Schalten Sie WDR bei Bedarf ein.
3. Verwenden Sie den Schieberegler Local contrast (Lokaler Kontrast), um den Grad des WDR anzupassen.
   Bild ohne WDR.

   Bild mit WDR.


Hinweis
WDR kann Artefakte im Bild verursachen.

Erfahren Sie mehr über WDR und dessen Verwendung unter axis.com/web-articles/wdr.

Teile des Bildes mit Privatsphäremasken ausblenden
Erstellen Sie eine Privatsphäremaske, um einen Teil des Bildes auszublenden:

1. Gehen Sie zu Settings (Einstellungen) > Privacy mask (Privatsphäremaske).
2. Klicken Sie auf New (Neu).

Streaming und Speicherung
Bitratensteuerung
Durch die Einstellung der Bitratensteuerung können Sie den Bandbreitenverbrauch für Ihren Videostream verwalten.

Variable Bitrate (VBR)
Bei variabler Bitrate variiert die Bandbreite je nach Aktivitätsgrad in der Szene. Je mehr Aktivität in der Szene, desto mehr Bandbreite wird benötigt. Diese Option garantiert eine konstante Bildqualität, erfordert jedoch Speicherreserven.

Maximale Bitrate (MBR)
Die Option für maximale Bitrate ermöglicht es Ihnen, einen Zielbitratenwert festzulegen, um System-Bitratenbeschränkungen handhaben zu können. Um die momentane Bitrate unter der angegebenen Zielbitrate zu halten, kann es zu einer Verringerung der Bildqualität oder der Bildrate kommen. Sie haben die Möglichkeit, entweder die Bildqualität oder die Bildrate zu priorisieren. Es wird empfohlen, die Zielbitrate höher als die erwartete Bitrate zu konfigurieren, um Reserven für zusätzliche Komplexität zu haben, die erfasst werden muss.

Durchschnittliche Bitrate (ABR)
Bei durchschnittlicher Bitrate wird die Bitrate über einen längeren Zeitraum automatisch angepasst, um das angegebene Ziel zu erreichen und die beste Qualität des Videostreams basierend auf dem verfügbaren Speicherplatz zu liefern. Die Bildqualität wird gleichmäßig reduziert. Sie können immer noch eine gute Bildqualität erhalten, wenn Aktivität in der Szene vorhanden ist. Die Option für durchschnittliche Bitrate ermöglicht es Ihnen, den gesamten Speicherplatz zu definieren, der zum Speichern des Videostreams für einen bestimmten Zeitraum (Aufbewahrungszeit) erforderlich ist, wenn die Bildqualität an die angegebene Zielbitrate angepasst wird. Geben Sie die Einstellungen für die durchschnittliche Bitrate auf eine der folgenden Weisen an:

• Legen Sie die Zielbitrate und die Aufbewahrungszeit fest, um den geschätzten Speicherbedarf zu berechnen.
• Verwenden Sie den Zielbitratenrechner, um die durchschnittliche Bitrate basierend auf dem verfügbaren Speicherplatz und der gewünschten Aufbewahrungszeit zu berechnen.

Sie haben auch die Möglichkeit, die maximale Bitrate einzuschalten, um ein Bitratenlimit festzulegen.

Video-Kompressionsformate
Entscheiden Sie, welche Kompressionsmethode Sie basierend auf Ihren Anzeigeanforderungen und den Eigenschaften Ihres Netzwerks verwenden möchten. Die verfügbaren Optionen sind:

Motion JPEG
Motion JPEG oder MJPEG ist eine digitale Videosequenz, die aus einer Reihe einzelner JPEG-Bilder besteht. Diese Bilder werden dann mit einer ausreichenden Rate angezeigt und aktualisiert, um einen Stream zu erzeugen, der ständig aktualisierte Bewegung zeigt. Damit der Betrachter Bewegungsvideos wahrnehmen kann, muss die Rate mindestens 16 Bilder pro Sekunde betragen. Vollbild-Videos werden mit 30 (NTSC) oder 25 (PAL) Bildern pro Sekunde wahrgenommen.
Der Motion JPEG-Stream verbraucht beträchtliche Bandbreitenmengen, bietet jedoch eine ausgezeichnete Bildqualität und Zugriff auf jedes im Stream enthaltene Bild.

H.264 oder MPEG-4 Teil 10/AVC
Hinweis
H.264 ist eine lizenzierte Technologie. Das Axis-Produkt enthält eine H.264-Client-Betrachterlizenz. Die Installation zusätzlicher nicht lizenzierter Kopien des Clients ist untersagt. Um zusätzliche Lizenzen zu erwerben, wenden Sie sich an Ihren Axis-Händler.
H.264 kann, ohne die Bildqualität zu beeinträchtigen, die Größe einer digitalen Videodatei um mehr als 80 % im Vergleich zum Motion JPEG-Format und um bis zu 50 % im Vergleich zum MPEG-4-Standard reduzieren. Dies bedeutet, dass für eine Videodatei weniger Netzwerkbandbreite und Speicherplatz erforderlich sind. Anders ausgedrückt: Eine höhere Videoqualität kann für eine gegebene Bitrate erreicht werden.

H.265 oder MPEG-H Teil 2/HEVC
Hinweis
H.265 ist eine lizenzierte Technologie. Das Axis-Produkt enthält eine H.265-Client-Betrachterlizenz. Die Installation zusätzlicher nicht lizenzierter Kopien des Clients ist untersagt. Um zusätzliche Lizenzen zu erwerben, wenden Sie sich an Ihren Axis-Händler.

Bandbreite und Speicherplatz reduzieren

Wenn Sie die Bandbreite reduzieren, kann dies zu einem Detailverlust im Bild führen.

1. Gehen Sie zur Live-Ansicht und wählen Sie H.264.
2. Gehen Sie zu Settings (Einstellungen) > Stream (Stream).
3. Führen Sie einen oder mehrere der folgenden Schritte aus:
   • Schalten Sie die Zipstream-Funktionalität ein und wählen Sie die gewünschte Stufe.

Hinweis
Die Zipstream-Einstellungen werden sowohl für H.264 als auch für H.265 verwendet.

• Schalten Sie dynamisches GOP ein und stellen Sie einen hohen GOP-Längenwert ein.
• Die Komprimierung erhöhen.
• Dynamische FPS einschalten.

Hinweis
Webbrowser unterstützen keine H.265-Dekodierung. Verwenden Sie ein Videomanagementsystem oder eine Anwendung, die H.265-Dekodierung unterstützt.

Audio zu Ihrer Aufnahme hinzufügen
Bearbeiten Sie das Stream-Profil, das für die Aufnahme verwendet wird:

1. Gehen Sie zuSettings (Einstellungen) > Stream (Stream) und klicken Sie auf Stream profiles (Stream-Profile).
2. Wählen Sie das Stream-Profil aus und klicken Sie aufAudio (Audio).
3. Aktivieren Sie das Kontrollkästchen und wählen SieInclude (Einbeziehen).
4. Klicken Sie aufSave (Speichern).
5. Klicken Sie aufClose (Schließen).

Überlagerungen
Überlagerungen werden über den Videostream gelegt. Sie werden verwendet, um zusätzliche Informationen während der Aufnahmen, wie z. B. einen Zeitstempel, oder während der Produktinstallation und -konfiguration bereitzustellen. Sie können entweder Text oder ein Bild hinzufügen.

Schwenk- oder Neigeposition als Textüberlagerung anzeigen
Sie können die Schwenk- oder Neigeposition als Überlagerung im Bild anzeigen.

1. Gehen Sie zu Settings (Einstellungen) > Overlay (Überlagerung) und klicken Sie auf Create overlay (Überlagerung erstellen).
2. Wählen Sie Text (Text) und klicken Sie auf Create (Erstellen).
3. Geben Sie im Textfeld #x ein, um die Schwenkposition anzuzeigen. Geben Sie #y ein, um die Neigeposition anzuzeigen.
4. Wählen Sie Aussehen, Textgröße und Ausrichtung.
5. Include (Einbeziehen) Sie die Textüberlagerung.
6. Die aktuellen Schwenk- und Neigepositionen werden im Live-Bild und in der Aufnahme angezeigt.

Schwenken, Neigen und Zoomen (PTZ)
Schwenk-, Neige- und Zoom-Bewegungen begrenzen
Wenn es Bereiche in der Szene gibt, die die Kamera nicht erreichen soll, können Sie die Schwenk-, Neige- und Zoom-Bewegungen begrenzen. Zum Beispiel möchten Sie die Privatsphäre von Bewohnern in einem Mehrfamilienhaus schützen, das sich in der Nähe eines Parkplatzes befindet, den Sie überwachen möchten. Um die Bewegungen zu begrenzen, gehen Sie zu Settings (Einstellungen) > PTZ (PTZ) > Limits (Begrenzungen).

Wächterrundgänge
Ein Wächterrundgang zeigt den Videostream von verschiedenen voreingestellten Positionen entweder in einer vorgegebenen oder zufälligen Reihenfolge und für konfigurierbare Zeiträume an. Nach dem Start läuft ein Wächterrundgang weiter, bis er gestoppt wird, selbst wenn keine Clients (Webbrowser) die Bilder betrachten.

Einen Wächterrundgang mit voreingestellten Positionen erstellen
Ein Wächterrundgang zeigt den Videostream von verschiedenen voreingestellten Positionen entweder in einer vorgegebenen oder zufälligen Reihenfolge und für konfigurierbare Zeiträume an.

1. Gehen Sie zu Settings (Einstellungen) > PTZ (PTZ) > Guard tours (Wächterrundgänge).
2. Klicken Sie auf+.
3. Wählen Sie Preset position (Voreingestellte Position).
4. Um die Eigenschaften des Wächterrundgangs zu bearbeiten, klicken Sie auf .
5. Geben Sie einen Namen für den Wächterrundgang ein und legen Sie die Pausenlänge in Minuten zwischen jeder Tour fest.
6. Wenn Sie möchten, dass der Wächterrundgang die voreingestellten Positionen in zufälliger Reihenfolge anfährt, schalten Sie Shuffle (Zufällige Reihenfolge) ein.
7. Klicken Sie auf Done (Fertig).
8. Klicken Sie auf Add (Hinzufügen), um die voreingestellten Positionen hinzuzufügen, die Sie in Ihrem Wächterrundgang verwenden möchten.
9. Klicken Sie auf Done (Fertig), um die Einstellungen des Wächterrundgangs zu verlassen.
10. Um den Wächterrundgang zu planen, gehen Sie zu System (System) > Events (Ereignisse).

Ereignisse
Regeln und Alarme einrichten
Sie können Regeln erstellen, damit Ihr Gerät eine Aktion ausführt, wenn bestimmte Ereignisse eintreten. Eine Regel besteht aus Bedingungen und Aktionen. Die Bedingungen können verwendet werden, um die Aktionen auszulösen. Zum Beispiel kann das Gerät eine Aufnahme starten oder eine E-Mail senden, wenn es Bewegung erkennt, oder einen Überlagerungstext anzeigen, wenn es aufnimmt.

Kamera bei Bewegungserkennung auf eine voreingestellte Position richten
Dieses Beispiel erklärt, wie Sie die Kamera so einrichten, dass sie bei Bewegungserkennung im Bild eine voreingestellte Position anfährt.
Stellen Sie sicher, dass die Anwendung AXIS Video Motion Detection ausgeführt wird:

1. Gehen Sie zu Settings (Einstellungen) > Apps (Apps) > AXIS Video Motion Detection.
2. Starten Sie die Anwendung, falls sie noch nicht läuft.
3. Stellen Sie sicher, dass Sie die Anwendung nach Ihren Bedürfnissen eingerichtet haben.

Eine voreingestellte Position hinzufügen:
Gehen Sie zu Settings (Einstellungen) > PTZ und legen Sie durch Erstellen einer voreingestellten Position fest, wohin die Kamera gerichtet werden soll.
Eine Regel erstellen:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Events (Ereignisse) > Rules (Regeln) und fügen Sie eine Regel hinzu.
2. Geben Sie einen Namen für die Regel ein.
3. Wählen Sie in der Liste der Bedingungen eine Videobewegungserkennungsbedingung unter Application (Anwendung) aus.
4. Wählen Sie aus der Liste der Aktionen Go to preset position (Voreingestellte Position anfahren) aus.
5. Wählen Sie die voreingestellte Position aus, die die Kamera anfahren soll.
6. Klicken Sie auf Save (Speichern).

Kamera ausrichten und Tor öffnen, wenn jemand in der Nähe ist
Dieses Beispiel erklärt, wie Sie die Kamera ausrichten und ein Tor öffnen, wenn tagsüber jemand eintreten möchte. Dies geschieht, indem ein PIR-Melder mit dem Eingangsport des Produkts und ein Schaltrelais über das Multikabel mit dem Ausgangsport des Produkts verbunden werden.

Erforderliche Hardware

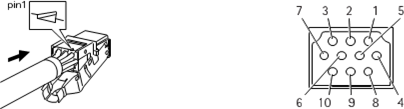

• Multikabel (separat erhältlich), siehe Multiconnector (Mehrfachstecker).
• Montierter PIR-Melder
• Schaltrelais, das mit dem Torschloss verbunden ist, in diesem Fall ist der Schalter normalerweise geschlossen (NC)
• Verbindungskabel

Physische Verbindung

1. Entfernen Sie den Stecker vom Mehrfachstecker der Kamera und schließen Sie das Multikabel an.
2. Verbinden Sie die Kabel des PIR-Melders mit dem Eingangs-Pin, siehe Multiconnector (Mehrfachstecker).
3. Verbinden Sie die Kabel des Schalters mit dem Ausgangs-Pin, siehe Multiconnector (Mehrfachstecker).

I/O-Ports konfigurieren
Sie müssen das Schaltrelais über die Webseite der Kamera mit der Kamera verbinden. Konfigurieren Sie zuerst die I/O-Ports: PIR-Melder als Eingangsport festlegen

1. Gehen Sie zu System (System) > I/O ports (I/O-Ports).
2. Wählen Sie Input (Eingang) in der Dropdown-Liste Port 1 aus.

3. Geben Sie dem Eingangsmodul einen beschreibenden Namen, zum Beispiel "PIR detector" (PIR-Melder).
4. Um ein Ereignis auszulösen, wenn der PIR-Melder Bewegung erkennt, wählen Sie Open circuit (Offener Stromkreis) in der Dropdown-Liste aus.


Schaltrelais als Ausgangsport festlegen

1. Gehen Sie zuSystem (System) > I/O ports (I/O-Ports).
2. Wählen SieOutput (Ausgang) in der Dropdown-Liste Port 2 aus.

3. Geben Sie dem Ausgangsmodul einen beschreibenden Namen, zum Beispiel "Gate switch" (Torschalter).
4. Um das Tor zu öffnen, wenn ein Ereignis ausgelöst wird, wählen SieClosed circuit (Geschlossener Stromkreis) in der Dropdown-Liste aus.


Voreingestellte Position erstellen

1. Gehen Sie zu Settings (Einstellungen) > PTZ > Preset positions (Voreingestellte Positionen).
2. Erstellen Sie die voreingestellte Position, die den Toreingang abdeckt, und benennen Sie sie zum Beispiel "Gate entrance" (Toreingang).

Regeln erstellen
Damit die Kamera das Tor öffnet, wenn der PIR-Melder jemanden in der Nähe erkennt, müssen Sie eine Regel in der Kamera erstellen:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Events (Ereignisse) und fügen Sie eine Regel hinzu.
2. Geben Sie einen Namen für die Regel ein, zum Beispiel "Open gate" (Tor öffnen).
3. Wählen Sie in der Liste der Bedingungen PIR detector (PIR-Melder) aus.
4. Wählen Sie in der Liste der Aktionen Toggle I/O once (I/O einmal umschalten) aus.
5. Wählen Sie in der Liste der Ports Gate switch (Torschalter) aus.
6. Setzen Sie den Status auf Active (Aktiv).
7. Legen Sie die Dauer fest.
8. Klicken Sie auf Save (Speichern).
9. Erstellen Sie eine weitere Regel mit dem Namen "Direct the camera to the gate" (Kamera auf das Tor richten).
10. Wählen Sie dasselbe Eingangssignal wie zuvor, wählen Sie aber als Aktion die zuvor erstellte voreingestellte Position "Gate entrance" (Toreingang).
11. Klicken Sie auf Save (Speichern).

Video aufnehmen, wenn die Kamera laute Geräusche erkennt
Dieses Beispiel erklärt, wie Sie die Kamera so einrichten, dass sie fünf Sekunden vor der Erkennung lauter Geräusche mit der Aufnahme auf die SD-Karte beginnt und eine Minute danach stoppt.
Audio aktivieren:

1. Richten Sie das Stream-Profil so ein, dass es Audio enthält, siehe Add audio to your recording (Audio zur Aufnahme hinzufügen).

Audioerkennung aktivieren:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Detectors (Detektoren) > Audio detection (Audioerkennung).
2. Passen Sie den Alarmpegel an Ihre Bedürfnisse an.

Eine Regel erstellen:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Events (Ereignisse) und fügen Sie eine Regel hinzu.
2. Geben Sie einen Namen für die Regel ein.
3. Wählen Sie in der Liste der Bedingungen unter Audio (Audio) die Option Audio Detection (Audioerkennung) aus.
4. Wählen Sie in der Liste der Aktionen unter Recordings (Aufnahmen) die Option Record video (Video aufnehmen) aus.
5. Wählen Sie das Stream-Profil aus, bei dem Audio aktiviert wurde.
6. Stellen Sie die Vorpuffezeit auf 5 Sekunden ein.
7. Stellen Sie die Nachpuffezeit auf 60 Sekunden ein.
8. Wählen Sie in der Liste der Speicheroptionen SD card (SD-Karte) aus.
9. Klicken Sie auf Save (Speichern).

Automatisch auf einen bestimmten Bereich mit Gatekeeper heranzoomen
Dieses Beispiel erklärt, wie Sie die Gatekeeper-Funktionalität nutzen, um die Kamera automatisch auf das Nummernschild eines Autos heranzoomen zu lassen, das durch ein Tor fährt. Nachdem das Auto vorbeigefahren ist, zoomt die Kamera wieder auf die Home-Position hinaus.
Die voreingestellten Positionen erstellen:

1. Gehen Sie zu Settings (Einstellungen) > PTZ > Preset positions (Voreingestellte Positionen).
2. Erstellen Sie die Home-Position, die den Toreingang umfasst.
3. Erstellen Sie die herangezoomte voreingestellte Position so, dass sie den Bereich im Bild abdeckt, in dem Sie davon ausgehen, dass das Nummernschild erscheint.

Ein Bewegungserkennungsprofil erstellen:

1. Gehen Sie zu Settings (Einstellungen) > Apps (Apps) und öffnen Sie AXIS Video Motion Detection.
2. Erstellen Sie ein Profil, das den Toreingang abdeckt, und speichern Sie das Profil.

Eine Regel erstellen:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Events (Ereignisse) und fügen Sie eine Regel hinzu.
2. Benennen Sie die Regel "Gatekeeper" (Torwächter).
3. Wählen Sie in der Liste der Bedingungen unter Application (Anwendung) das Bewegungserkennungsprofil aus.
4. Wählen Sie in der Liste der Aktionen unter Preset positions (Voreingestellte Positionen) die Option Go to preset position (Voreingestellte Position anfahren) aus.
5. Wählen Sie einen Video channel (Videokanal) aus.
6. Wählen Sie die Preset position (Voreingestellte Position) aus.
7. Damit die Kamera eine Weile wartet, bevor sie zur Home-Position zurückkehrt, wählen Sie Home timeout (Home-Timeout) aus und stellen Sie eine Zeit ein.
8. Klicken Sie auf Save (Speichern).

Video aufnehmen, wenn die Kamera einen Aufprall erkennt
Die Stoßerkennung ermöglicht es der Kamera, Manipulationen durch Vibrationen oder Stöße zu erkennen. Vibrationen aufgrund der Umgebung oder eines Objekts können eine Aktion auslösen, abhängig vom Stoßempfindlichkeitsbereich, der von 0 bis 100 eingestellt werden kann. In diesem Szenario wirft jemand nach Feierabend Steine auf die Kamera, und Sie möchten einen Videoclip des Ereignisses erhalten.
Stoßerkennung aktivieren:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Detectors (Detektoren).
2. Aktivieren Sie die Stoßerkennung und stellen Sie einen Wert für die Stoßempfindlichkeit ein.

Eine Regel erstellen:

1. Gehen Sie zu Settings (Einstellungen) > System (System) > Events (Ereignisse) und fügen Sie eine Regel hinzu.
2. Geben Sie einen Namen für die Regel ein.
3. Wählen Sie in der Liste der Bedingungen unter Device status (Gerätestatus) die Option Shock detected (Stoß erkannt) aus.
4. Klicken Sie auf+, um eine zweite Bedingung hinzuzufügen.
5. Wählen Sie in der Liste der Bedingungen unter Scheduled and recurring (Geplant und wiederkehrend) die Option Scheduled event (Geplantes Ereignis) aus.
6. Wählen Sie in der Liste der Zeitpläne After hours (Nach Feierabend) aus.
7. Wählen Sie in der Liste der Aktionen unter Recordings (Aufnahmen) die Option Record video while the rule is active (Video aufnehmen, während die Regel aktiv ist) aus.
8. Wählen Sie eine Camera (Kamera) aus.
9. Stellen Sie die Vorpuffezeit auf 5 Sekunden ein.
10. Stellen Sie die Nachpuffezeit auf 60 Sekunden ein.
11. Wählen Sie aus, wo die Aufnahmen gespeichert werden sollen.
12. Klicken Sie auf Save (Speichern).

Anwendungen
Die AXIS Camera Application Platform (ACAP) ist eine offene Plattform, die es Drittanbietern ermöglicht, Analyse- und andere Anwendungen für Axis-Produkte zu entwickeln. Um mehr über verfügbare Anwendungen, Downloads, Testversionen und Lizenzen zu erfahren, besuchen Sie axis.com/applications.
Benutzerhandbücher für Axis-Anwendungen finden Sie unter axis.com.

Hinweis

• Mehrere Anwendungen können gleichzeitig ausgeführt werden, aber einige Anwendungen sind möglicherweise nicht miteinander kompatibel. Bestimmte Anwendungskombinationen könnten bei parallelem Betrieb zu viel Rechenleistung oder Speicherressourcen beanspruchen. Überprüfen Sie vor der Bereitstellung, ob die Anwendungen zusammenarbeiten.

Fehlerbehebung

Wenn Sie hier nicht finden, wonach Sie suchen, versuchen Sie es im Abschnitt zur Fehlerbehebung unter axis.com/support.

Auf Werkseinstellungen zurücksetzen

Das Zurücksetzen auf die Werkseinstellungen sollte mit Vorsicht verwendet werden. Ein Zurücksetzen auf die Werkseinstellungen setzt alle Einstellungen, einschließlich der IP-Adresse, auf die werkseitigen Standardwerte zurück.
So setzen Sie das Produkt auf die Werkseinstellungen zurück:

1. Halten Sie die Steuertaste und die Ein-/Aus-Taste 15–30 Sekunden lang gedrückt, bis die Status-LED-Anzeige gelb blinkt. SieheProduktübersicht .
2. Lassen Sie die Steuertaste los, halten Sie aber die Ein-/Aus-Taste weiterhin gedrückt, bis die Status-LED-Anzeige grün leuchtet.
3. Lassen Sie die Ein-/Aus-Taste los und bauen Sie das Produkt zusammen.
4. Der Vorgang ist nun abgeschlossen. Das Produkt wurde auf die Werkseinstellungen zurückgesetzt. Wenn kein DHCP-Server im Netzwerk verfügbar ist, lautet die Standard-IP-Adresse 192.168.0.90.
5. Verwenden Sie die Installations- und Verwaltungssoftware-Tools, um eine IP-Adresse zuzuweisen, das Kennwort festzulegen und auf den Videostream zuzugreifen.
   Es ist auch möglich, Parameter über die Weboberfläche auf die Werkseinstellungen zurückzusetzen. Gehen Sie zu Settings (Einstellungen) > System (System) > Maintenance (Wartung) und klicken Sie auf Default (Standard).

Aktuelle Firmware prüfen

Firmware ist die Software, die die Funktionalität von Netzwerkgeräten bestimmt. Eine Ihrer ersten Maßnahmen bei der Fehlerbehebung sollte die Überprüfung der aktuellen Firmware-Version sein. Die neueste Version enthält möglicherweise eine Korrektur, die Ihr spezielles Problem behebt.
So prüfen Sie die aktuelle Firmware:

1. Gehen Sie zur Webseite des Produkts.
2. Klicken Sie auf das Hilfemenü.
3. Klicken Sie auf About (Über).

Firmware aktualisieren

Vorkonfigurierte und angepasste Einstellungen werden beim Firmware-Upgrade gespeichert (vorausgesetzt, die Funktionen sind in der neuen Firmware verfügbar), dies wird jedoch von Axis Communications AB nicht garantiert.

Stellen Sie sicher, dass die Abdeckung während des Upgrades angebracht ist, um Installationsfehler zu vermeiden.

Stellen Sie sicher, dass das Produkt während des gesamten Upgrade-Vorgangs mit der Stromquelle verbunden bleibt.
Hinweis
Wenn Sie das Produkt mit der neuesten Firmware im aktiven Track aktualisieren, erhält das Produkt die neueste verfügbare Funktionalität. Lesen Sie immer die Upgrade-Anweisungen und Versionshinweise, die mit jeder neuen Version verfügbar sind, bevor Sie die Firmware aktualisieren. Die neueste Firmware und die Versionshinweise finden Sie unter axis.com/support/firmware.

1. Laden Sie die Firmware-Datei kostenlos von axis.com/support/firmware auf Ihren Computer herunter.
2. Melden Sie sich als Administrator beim Produkt an.
3. Gehen Sie zu Settings (Einstellungen) > System (System) > Maintenance (Wartung). Befolgen Sie die Anweisungen auf der Seite. Nach Abschluss des Upgrades startet das Produkt automatisch neu.
   AXIS Device Manager kann für mehrere Upgrades verwendet werden. Weitere Informationen finden Sie unter axis.com/products/axis-device-manager.

Technische Probleme, Hinweise und Lösungen
Wenn Sie hier nicht finden, wonach Sie suchen, versuchen Sie es im Abschnitt zur Fehlerbehebung unter axis.com/support.

Probleme beim Firmware-Upgrade

Probleme beim Einstellen der IP-Adresse

Das Gerät kann nicht über einen Browser aufgerufen werden

Das Gerät ist lokal, aber nicht extern zugänglich

Um extern auf das Gerät zuzugreifen, empfehlen wir die Verwendung einer der folgenden Anwendungen für Windows^®:

• AXIS Companion: kostenlos, ideal für kleine Systeme mit grundlegenden Überwachungsanforderungen.
• AXIS Camera Station: 30-Tage-Testversion kostenlos, ideal für kleine bis mittelgroße Systeme. Anweisungen und Download finden Sie unteraxis.com/products/axis-companion.

Probleme beim Streaming

Leistungsüberlegungen
Beim Einrichten Ihres Systems ist es wichtig zu berücksichtigen, wie verschiedene Einstellungen und Situationen die Leistung beeinflussen. Einige Faktoren beeinflussen die benötigte Bandbreite (die Bitrate), andere können die Bildrate beeinflussen, und einige beeinflussen beides. Wenn die CPU-Auslastung ihr Maximum erreicht, beeinflusst dies auch die Bildrate.
Die folgenden Faktoren sind die wichtigsten, die zu berücksichtigen sind:

• Eine hohe Bildauflösung oder geringere Kompressionsstufen führen zu Bildern mit mehr Daten, was wiederum die Bandbreite beeinflusst.
• Das Drehen des Bildes in der GUI erhöht die CPU-Last des Produkts.
• Das Entfernen oder Anbringen der Abdeckung startet die Kamera neu.
• Der Zugriff durch eine große Anzahl von Motion JPEG- oder Unicast H.264-Clients beeinflusst die Bandbreite.
• Das gleichzeitige Anzeigen verschiedener Streams (Auflösung, Komprimierung) durch verschiedene Clients beeinflusst sowohl die Bildrate als auch die Bandbreite.
  Verwenden Sie, wo immer möglich, identische Streams, um eine hohe Bildrate zu gewährleisten. Stream-Profile können verwendet werden, um sicherzustellen, dass Streams identisch sind.
• Der gleichzeitige Zugriff auf Motion JPEG- und H.264-Videostreams beeinflusst sowohl die Bildrate als auch die Bandbreite.
• Eine intensive Nutzung der Ereigniseinstellungen beeinflusst die CPU-Last des Produkts, was wiederum die Bildrate beeinflusst.
• Die Verwendung von HTTPS kann die Bildrate reduzieren, insbesondere beim Streamen von Motion JPEG.
• Eine hohe Netzwerkauslastung aufgrund schlechter Infrastruktur beeinflusst die Bandbreite.
• Das Betrachten auf schlecht performenden Client-Computern verringert die wahrgenommene Leistung und beeinflusst die Bildrate.
• Das gleichzeitige Ausführen mehrerer AXIS Camera Application Platform (ACAP)-Anwendungen kann die Bildrate und die allgemeine Leistung beeinflussen.

Spezifikationen

Um die neueste Version des Produktdatenblatts zu finden, besuchen Sie die Produktseite unter axis.com und suchen Sie nach Support & Dokumentation.

LED-Anzeigen

SD-Kartensteckplatz
HINWEIS

• Gefahr der Beschädigung der SD-Karte. Verwenden Sie beim Einsetzen oder Entfernen der SD-Karte keine scharfen Werkzeuge, Metallgegenstände oder übermäßige Kraft. Verwenden Sie Ihre Finger, um die Karte einzusetzen und zu entfernen.
• Gefahr von Datenverlust und beschädigten Aufnahmen. Entfernen Sie die SD-Karte nicht, während das Produkt läuft. Heben Sie die Bereitstellung der SD-Karte auf der Produkt-Webseite vor dem Entfernen auf.

Dieses Produkt unterstützt SD/SDHC/SDXC-Karten.

Für Empfehlungen zu SD-Karten siehe axis.com.

Tasten
Steuertaste
Die Steuertaste wird verwendet für:

• Zurücksetzen des Produkts auf die Werkseinstellungen. Siehe Zurücksetzen auf Werkseinstellungen.
• Verbindung zu einem AXIS Video Hosting System-Dienst. Zum Verbinden halten Sie die Taste etwa 3 Sekunden lang gedrückt, bis die Status-LED grün blinkt.

Ein-/Aus-Taste
Halten Sie die Ein-/Aus-Taste gedrückt, um das Produkt vorübergehend mit Strom zu versorgen, wenn die Dome-Abdeckung entfernt ist. Die Ein-/Aus-Taste wird auch zusammen mit der Steuertaste verwendet, um die Kamera auf die Werkseinstellungen zurückzusetzen.

Anschlüsse
Netzwerkanschluss
RJ45-Ethernet-Anschluss mit Power over Ethernet Plus (PoE+).

Mehrfachanschluss
Klemmleistenanschluss zum Anschließen externer Geräte:

• Audiogeräte
• Eingangs-/Ausgangsgeräte (I/O)
• AC/DC-Stromversorgung

Beim Anschließen externer Geräte sind ein separat erhältliches Axis Multicable C I/O Audio Power 1 m/ 5 m oder ein separat erhältlicher Axis 10-poliger Push-Pull Systemstecker erforderlich, um die IP-Schutzart des Produkts aufrechtzuerhalten. Weitere Informationen finden Sie unter Multicable-Anschlüsse und Axis 10-poliger Push-Pull Systemstecker (separat erhältlich).

Multicable-Anschlüsse

Multicable-Übersicht

1. Kamera-Mehrfachanschluss
2. I/O-Klemmleiste
3. Audio-Klemmleiste
4. Stromanschluss

Das Multicable bietet die folgenden Anschlüsse:
Stromanschluss - 2-polige Klemmleiste für den Stromeingang. Die Polarität der Kabel spielt keine Rolle. Verwenden Sie eine der Sicherheitskleinspannung (SELV) entsprechende, begrenzte Stromquelle (LPS) mit einer Nennausgangsleistung von ≤100 W oder einem Nennausgangsstrom von ≤5 A.

Audioanschluss - 4-polige Klemmleiste für Audioeingang und Audio-Line-Ausgang. Dieser kann an ein Beschallungssystem (PA-System) oder einen aktiven Lautsprecher mit integriertem Verstärker angeschlossen werden.

I/O-Klemmleistenanschluss - Zur Verwendung mit externen Geräten in Kombination mit z. B. Manipulationsalarmen, Bewegungserkennung, Ereignisauslösung und Alarmbenachrichtigungen. Zusätzlich zum 0 V DC-Referenzpunkt und der Stromversorgung (DC-Ausgang) bietet der I/O-Anschluss die Schnittstelle zu:

• Digitalausgang — Zum Anschließen externer Geräte wie Relais und LEDs. Angeschlossene Geräte können über die VAPIX® Application Programming Interface oder über die Produkt-Webseite aktiviert werden.
• Digitaleingang — Zum Anschließen externer Geräte, die zwischen einem offenen und geschlossenen Stromkreis umschalten können, z. B. PIR-Melder, Tür-/Fensterkontakte und Glasbruchmelder.

1. 0 V DC (-)
2. DC-Ausgang 12 V, max. 50 mA

1. I/O als Eingang konfiguriert
2. I/O als Ausgang konfiguriert

Axis 10-poliger Push-Pull Systemstecker (separat erhältlich)
Beim Anschließen externer Geräte an das Axis Produkt ist ein Axis 10-poliger Push-Pull Systemstecker (separat erhältlich) erforderlich, um die IP-Schutzart des Produkts aufrechtzuerhalten.
Für die Montage der Kabel ist ein Crimpwerkzeug erforderlich. Detaillierte Montageanweisungen für die Kabel finden Sie unter axis.com/support.
Schließen Sie den 10-poligen Push-Pull Systemstecker an den Mehrfachanschluss des Produkts an. Um den Mehrfachanschluss zu finden, gehen Sie zu.

10-poliger Push-Pull Systemstecker

Referenzen

• Willkommen beim Axis Support | Axis Communications
• Axis Communications - Marktführer bei Netzwerkkameras und anderen IP-Netzwerklösungen | Axis Communications
• Wide Dynamic Range - WDR | Axis Communications
• Lizenzvereinbarungen | Axis Communications
• Gerätesoftware herunterladen | Axis Communications
• AXIS Device Manager | Axis Communications
• AXIS Companion | Axis Communications

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Axis P5655-E Handbuch herunterladen

Verfügbare Sprachen
