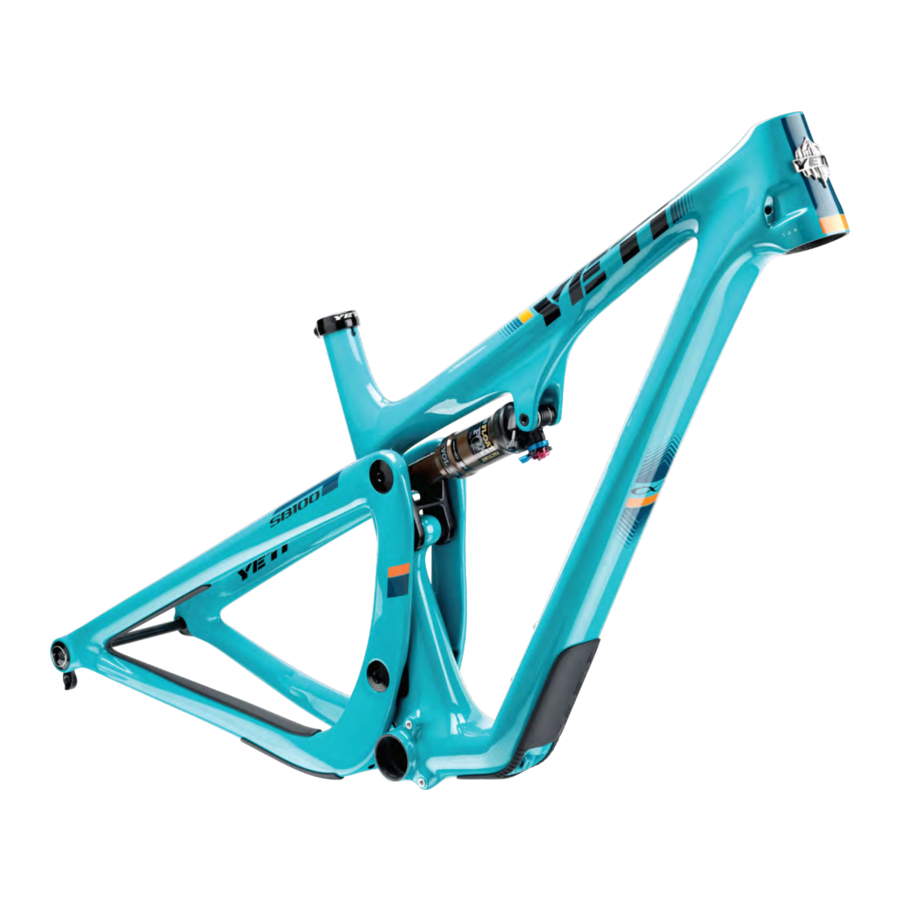

YETI SB100 - Mountainbike-Handbuch

DIE ECKDATEN DES PRODUKTS UND SEINER MERKMALE

1. PATENTIERTES SWITCH INFINITY FEDERUNGSSYSTEM, ÜBERARBEITET FÜR 100MM FEDERWEG
2. HOCHMODULIGES CARBONFASER-HAUPTRAHMEN UND -SCHWINGE
3. INTEGRIERTE 2-SCHRAUBEN ISCG-05 AUFNAHMEN
4. KONISCHES INTEGRIERTES STEUERROHR (41MM / 52MM)
5. SPEZIELLER UNTERROHRSCHUTZ UND KETTENSTREBEN-SCHUTZ
6. INNENLIEGENDE, GEFORMTE CARBONROHRE IM RAHMEN FÜR PROBLEMLOSE ZUGFÜHRUNG
7. INTEGRIERTES ACHS- UND SCHALTAUGE-SYSTEM
8. BOOST-NABENSTANDARD, VORNE UND HINTEN
9. SPEZIELLES SWITCH INFINITY SCHUTZBLECH
10. PLATZ FÜR EINE HANDELSÜBLICHE TRINKFLASCHE IM HAUPTRAHMEN
11. DURCHGEHENDES SITZROHR FÜR KOMPATIBILITÄT MIT VARIO-SATTELSTÜTZEN MIT LÄNGEREM HUB

1. Das SB100 bietet 100 mm Federweg mit unserer patentierten Switch Infinity Technologie, die für diesen Rahmen mit kurzem Federweg neu konzipiert wurde. Effiziente Tretleistung, dabei sanft und durchgängig, wenn es ungemütlich wird.
2. Die hochwertigsten Turq Series Rahmen und unsere Carbon Series bieten alle die gleiche Geometrie und Effizienz.
3. Das SB100 verzichtet auf die Umwerferaufnahme und ist somit ein reiner 1x Antrieb-spezifischer Rahmen. Dies erhöht die Steifigkeit des Rahmens und macht das SB100 zu einem der steifsten Fahrräder in unserem Sortiment.
4. 2-Schrauben ISCG 05 Kettenführungsaufnahmen sind am SB100 vorhanden, falls Sie zusätzliche Antriebssicherheit für raue Abschnitte wünschen.
5. Das SB100 verwendet ein integriertes konisches Steuerrohr (41mm / 52mm). Dieses System ermöglicht es, die Steuersatzlager im Steuerrohr zu platzieren, für eine insgesamt niedrigere Fahrhöhe, vereinfachte Installation und erhöhte Steifigkeit.
6. Das SB100 verwendet einen Float DPS Dämpfer von Fox Racing Shox mit 37,5 mm Hub und 190 mm Einbaulänge.
7. Spezielle Schutzvorrichtungen an Sitzstrebe, Kettenstrebe und Unterrohr sorgen für Ruhe während der Fahrt und schützen den Rahmen.
8. Das SB100 verfügt über innenliegende, geformte Führungsrohre für alle Kabel, was das Fahrrad leise und optisch sauber macht, sowie Wartung und Kabelabrieb reduziert.
9. Spezielle 12 x 148 Boost-Ausfallenden und integriertes Schaltauge mit Achsgewinde für Festigkeit, Steifigkeit, einfache Montage von Schaltauge und Laufrad.

Stellen Sie sicher, dass Sie die Warnhinweise, Anweisungen und Inhalte dieses Handbuchs und der begleitenden Handbücher für Ihr Fahrrad gelesen und verstanden haben.

Der technologische Fortschritt hat Fahrräder und Fahrradkomponenten komplexer gemacht und das Tempo der Innovation nimmt zu. Es ist unmöglich, dass dieses Handbuch oder die begleitenden Handbücher alle Informationen liefern, die für die ordnungsgemäße Reparatur und/oder Wartung Ihres Fahrrads erforderlich sind. Um das Verletzungsrisiko zu minimieren, ist es unerlässlich, dass Sie Arbeiten von einem autorisierten Yeti-Händler durchführen lassen.

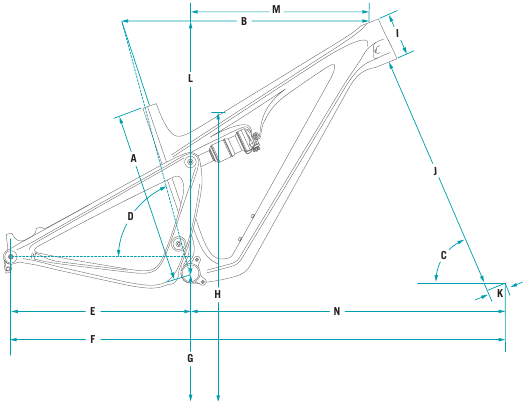

GEOMETRIE

*Alle Maße sind in Millimetern

HALTEN SIE IHR PRODUKT FRISCH UND SAUBER

ÜBERSICHT

Die Einhaltung dieser Richtlinien hilft, die Leistung Ihres Fahrrads zu erhalten und schwerwiegendere Probleme zu vermeiden. Es ist wichtig zu beachten, dass Wartungsintervalle je nach Klima, Streckenbedingungen und Fahrhäufigkeit variieren können. Wenn Sie sich unsicher sind, ob Sie Arbeiten an Ihrem eigenen Fahrrad durchführen sollen, wenden Sie sich an Ihren autorisierten Yeti-Händler, um weitere Informationen zur allgemeinen Fahrradwartung zu erhalten.

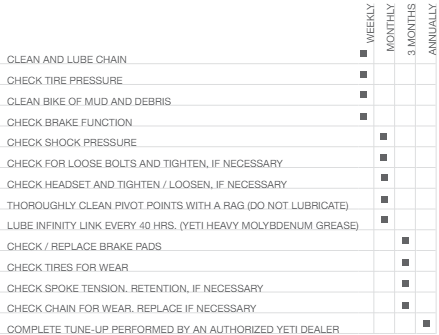

WARTUNGSPLAN

DREHMOMENT

Yeti empfiehlt dringend die Verwendung eines Drehmomentschlüssels bei der Montage Ihres Rahmens. Die Drehmomentspezifikationen für einzelne Teile des SB100 sind unten sowie in den schrittweisen Montageanweisungen später im Handbuch aufgeführt. Für die allgemeine Fahrradwartung beachten Sie bitte die Drehmomentspezifikationen der Komponente, die Sie einstellen.

WICHTIGE DREHMOMENTSPEZIFIKATIONEN

RAHMENMONTAGE

YETI TIPPS

Stellen Sie sicher, dass Ihre Werkzeuge in gutem Zustand sind. Ein abgenutzter Inbusschlüssel kann den Sechskant einer Schraube abrunden und somit kein korrektes Drehmoment ermöglichen. Die Drehmomenteinstellungen sind in den Anweisungen unten aufgeführt. Es ist wichtig, alle Schraubengewinde vorzubereiten. Die Anweisungen geben an, ob eine Loctite-Verbindung oder Fett zu verwenden ist.

Wartungsarbeiten an Yeti-Fahrrädern erfordern spezielle Kenntnisse und Werkzeuge. Yeti Cycles empfiehlt, alle Wartungs- und Reparaturarbeiten von einem autorisierten Yeti-Händler durchführen zu lassen

BENÖTIGTE WERKZEUGE

• 2,5 mm Inbusschlüssel
• 5 mm Inbusschlüssel
• 6 mm Inbusschlüssel
• 8 mm Inbusschlüssel
• T25 Torxschlüssel
• Führungsstift-Werkzeug (2)
• Drehmomentschlüssel
• Kassettenwerkzeug
• Schlitzschraubendreher
• Fett
• Blaues (243) Loctite

MONTAGE

1. Alle Teile, die Sie für die Montage Ihres SB100 Rahmens benötigen. Weitere Informationen finden Sie in der Explosionszeichnung weiter hinten in diesem Handbuch.

2. Montieren Sie 2x Lager-Sicherungsringe (200020311) in die SS-Drehpunkte an der Hinterbau-Schwinge.
   *Drehmoment: 20 Nm

3. Montieren Sie jeweils einen Schmiernippel (200020314) mit einem Schlitzschraubendreher in jeden Hauptlagerbolzen. Das Ende des Schmiernippels sollte bündig mit dem Ende des Hauptlagerbolzens abschließen.

4. Montieren Sie 2x H2O-Schrauben (300030010) und Unterlegscheiben am vorderen Rahmendreieck.
   *Drehmoment: 4-5 Nm

5. Drücken Sie den SB100 Switch Infinity Link in den Rahmen.

6. Verwenden Sie einen Führungsstift, um die Wellenösenlöcher mit dem Rahmen auszurichten.

7. Montieren Sie eine kurze Ti-Innenschraube (300030301) von der Innenseite der Wellenöse durch den Rahmen. Verwenden Sie bei Bedarf einen Führungsstift zur Erleichterung der Montage. Wiederholen Sie dies für alle vier Befestigungslöcher.

8. Montieren Sie eine Flachkopf-Ti-Außenschraube (300030156) durch das vordere Rahmendreieck in die Ti-Innenschrauben. Wiederholen Sie dies für alle vier Stellen.

9. Verwenden Sie einen Kugelkopf-Inbusschlüssel, um das Verdrehen der inneren Ti-Innenschrauben zu verhindern. Ziehen Sie die 4x Flachkopf-Ti-Außenschrauben mit 12,5 - 14 Nm an.

10. Tragen Sie eine dünne Fettschicht auf den Schaft des Innengelenkbolzens (300030292) auf. Schieben Sie das Aluminium-Gelenk auf das vordere Rahmendreieck und montieren Sie den Innengelenkbolzen.

11. Montieren Sie den Außengelenkbolzen (300030293) in den Innengelenkbolzen.
    *Drehmoment: 15 Nm

12. Montieren Sie die hintere Dämpferöse in das Gelenk. Stellen Sie sicher, dass die Dämpferregler nach unten zeigen, und sichern Sie sie mit Führungsstiften (beachten Sie, dass diese nicht durch den Rahmen gehen).

13. Fetten Sie die Köpfe der 2x Dämpferschrauben (300030295). Montieren Sie die Dämpferschraube in die hintere Dämpferöse.
    *Drehmoment: 10 Nm

14. Montieren Sie die vordere Dämpferschraube.
    *Drehmoment: 10 Nm

15. Schieben Sie die Hinterbau-Schwinge über das Hauptlager auf den Switch Infinity Link. Sichern Sie mit 2x Hauptlagerbolzen (200020313).
    *Drehmoment: 46 Nm

16. Montieren Sie 2x Sitzstreben-Lagerbolzen (300030294) durch die Schwinge und in den Link.
    *Drehmoment: 37 Nm

17. Füllen Sie mit einer Nadel-Fettpresse Fett in die Schmiernippel des Hauptlagers, bis eine kleine Menge Fett durch die Switch Infinity Dichtungen austritt. Wischen Sie überschüssiges Fett mit einem sauberen Tuch oder Lappen ab.

18. Klicken Sie das Switch Infinity Schutzblech (400100194) auf die vier Switch Infinity Befestigungsschrauben. Richten Sie das Schutzblech so aus, dass die kleine erhöhte Kante auf der Rückseite oben ist.

19. Tragen Sie Fett auf den äußeren Umfang des Schaltauges (300060073) auf. Montieren Sie es am hinteren Rahmendreieck. Die Gewinde des Schaltauges sind LINK GEWINDE.
    *Drehmoment: 10 Nm


DIE RAHMENMONTAGE IST ABGESCHLOSSEN.

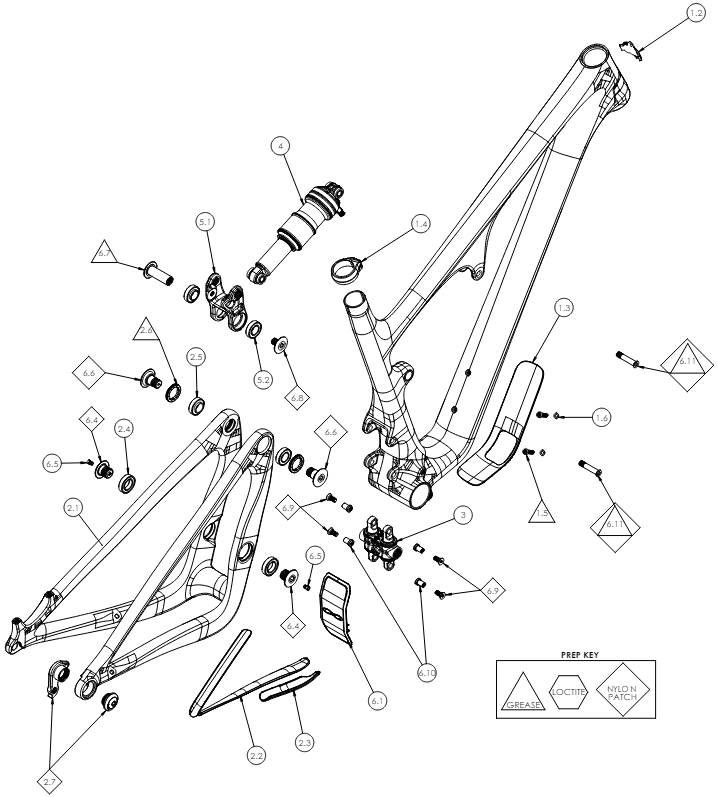

EXPLOSIONSZEICHNUNG

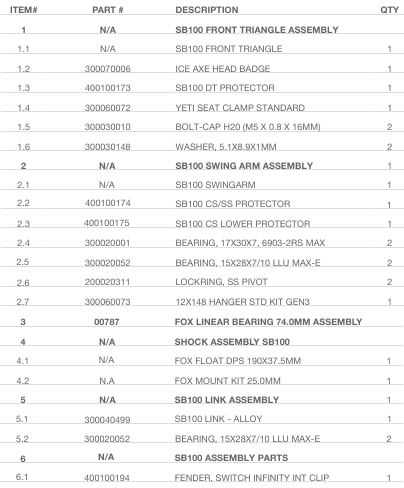

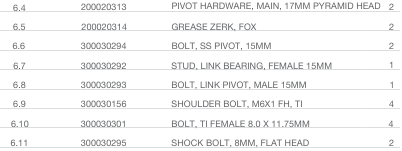

EXPLOSIONSZEICHNUNG TEILELISTE

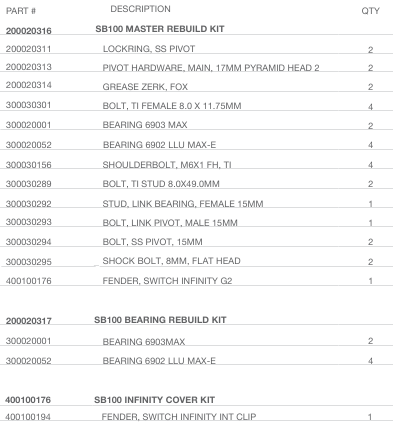

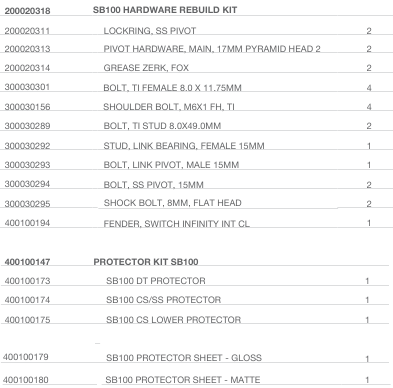

REPARATURSÄTZE

BEGRENZTE GARANTIE

YETI CYCLES
621 Corporate Circle, Unit B
Golden, CO 80401
(p) 303-278-6909
(f) 303-278-6906
www.yeticycles.com

GESCHÄFTSZEITEN
Montag-Freitag
8AM-11:30AM, 1:00PM-5:30PM
(Mountain Time)
