YETI ARC - Mountainbike-Handbuch

ÜBERSICHT

Wir sind zuversichtlich, dass Ihr neues Fahrrad Ihre Erwartungen in Bezug auf Wert, Leistung und Fahrqualität übertreffen wird. Jeder Rahmensatz und jedes Bauteil wurde speziell auf die Verbesserung Ihres Fahrerlebnisses zugeschnitten und entwickelt. Egal, ob Sie ein Fahrradanfänger oder ein erfahrener Profi sind, Ihr Yeti-Fahrrad wird Ihnen endlose Stunden zweirädrigen Spaßes bereiten.

Dieses modellspezifische Handbuch ist in Verbindung mit dem allgemeinen Yeti-Benutzerhandbuch und den Handbüchern der Federungshersteller zu verwenden. Falls Sie das Yeti-Benutzerhandbuch oder das Handbuch des Federungsherstellers nicht erhalten haben, laden Sie die Materialien aus dem Internet herunter oder kontaktieren Sie Ihren lokalen Händler. Fahrradfahren kann selbst unter den besten Umständen eine gefährliche Aktivität sein. Die ordnungsgemäße Wartung Ihres Fahrrads liegt in Ihrer Verantwortung und trägt, wenn sie richtig durchgeführt wird, dazu bei, das Risiko von Verletzungen und Schäden an Ihrem Fahrrad zu reduzieren. Das ARC ist ausschließlich für den Offroad-Einsatz bestimmt.

Dieses Handbuch enthält grundlegende Einrichtungs- und Wartungsempfehlungen für Ihr neues Yeti. Es ist unmöglich, jede Situation oder Bedingung vorherzusehen, die während der Montage, Einrichtung und Wartung Ihres Fahrrads auftreten kann. Yeti empfiehlt, dass alle Wartungsarbeiten und Reparaturen von Ihrem lokalen autorisierten Yeti-Händler durchgeführt werden.

Dieses Handbuch enthält viele "Warnings" (Warnungen) und "Cautions" (Vorsichtsmaßnahmen) bezüglich der Folgen einer Nichtwartung oder Nichtüberprüfung Ihres Fahrrads. Das Wort "Warning" (Warnung) weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führen könnte. Das Wort "Caution" (Vorsichtsmaßnahme) weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten Verletzungen oder Schäden an Ihrem Fahrrad oder einer Komponente Ihres Fahrrads führen kann. Lesen und verstehen Sie unbedingt alle im Handbuch aufgeführten "Warnings" (Warnungen) und "Cautions" (Vorsichtsmaßnahmen).

Stellen Sie sicher, dass Sie die Warnungen, Anweisungen und Inhalte dieses Handbuchs und der begleitenden Handbücher für Ihr Fahrrad gelesen und verstanden haben.

Technologische Fortschritte haben Fahrräder und Fahrradkomponenten komplexer gemacht, und das Tempo der Innovation nimmt zu. Es ist unmöglich, dass dieses Handbuch oder die begleitenden Handbücher alle Informationen liefern, die für die ordnungsgemäße Reparatur und/oder Wartung Ihres Fahrrads erforderlich sind. Um die Wahrscheinlichkeit einer Verletzung zu minimieren, ist es entscheidend, dass Sie Arbeiten von einem autorisierten Yeti-Händler durchführen lassen.

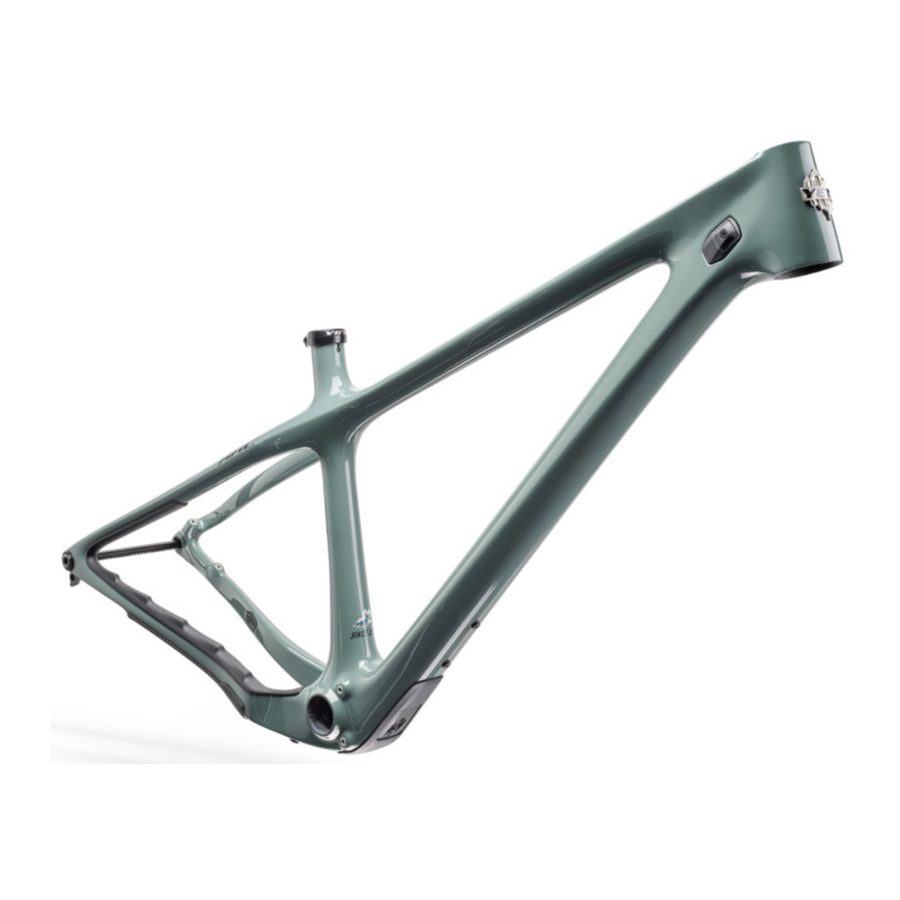

RAHMENMERKMALE

1. MODERNE GEOMETRIE, UM DAS FAHRVERHALTEN VON HARDTAILS ZU VERBESSERN
   Modernstes, hochmodulares Carbon wird von Hand verlegt, um unsere Turq Series Rahmen zu schaffen. Dieselbe Steifigkeit und Effizienz finden sich auch in unseren Carbon Series Rahmensätzen.
2. HAUPTFAHRGESTELL AUS HOCHMODULAREM KOHLEFASER
   Das ARC verzichtet auf die Umwerferaufnahme und ist somit ein auf 1x-Antriebe spezialisierter Rahmen.
3. INTEGRIERTE 2-SCHRAUBEN-ISCG-05-AUFNAHMEN
   2-Schrauben-ISCG-05-Kettenführungsaufnahmen sind für Sie da, falls Sie zusätzliche Antriebssicherheit für raue Abschnitte benötigen.
4. INTEGRIERTES 41MM / 52MM KONISCHES STEUERROHR
   Entwickelt für 130 mm Federweg, wird das ARC mit der neuesten Fox Racing Shox 34 Federgabel geliefert.
5. KUNDENSPEZIFISCHER UNTERROHRSCHUTZ UND GERIPPTE KETTENSTREBENSCHUTZE ZUR REDUZIERUNG VON KETTENSCHLAGGERÄUSCHEN
   Kundenspezifische Sitzstreben-, Kettenstreben- und Unterrohrschützer sorgen für eine ruhige Fahrt und schützen gleichzeitig den Rahmen.
6. KLAPPERFREIE KABELANSCHLUSS-MONTAGE SICHERT KABEL UND LEITUNGEN FÜR EINE STILLE FAHRT
   Das ARC ist mit klapperfreien Kabelanschlüssen und intern geformten Kabelführungsrohren ausgestattet, die das Fahrrad leise und sauber aussehen lassen und gleichzeitig Kabelabrieb und den gesamten Wartungsaufwand reduzieren.
7. INTERN GEFORMTE CARBON-ROHRE FÜR PROBLEMLOSE KABELFÜHRUNG UND EIN LEISES FAHRRAD
   Konfigurierbare Routing-Ports, die Ihrem Rahmen ein sauberes Aussehen verleihen, wenn Sie die Kabel weglassen und auf drahtlos umstellen.
8. INTEGRIERTES ACHS- UND UNIVERSAL-SCHALTWERKAUFHÄNGERSYSTEM
   Spezielle 12 x 148 Boost-Ausfallenden mit SRAMs universellem Schaltwerkaufhänger bieten Festigkeit, Steifigkeit und eine einfache Aufhänger- und Radmontage.
9. ZWEI WASSERFLASCHENHALTERUNGEN
10. UNUNTERBROCHENES SITZROHR FÜR KOMPATIBILITÄT MIT LÄNGEREN VARIO-SATTELSTÜTZEN

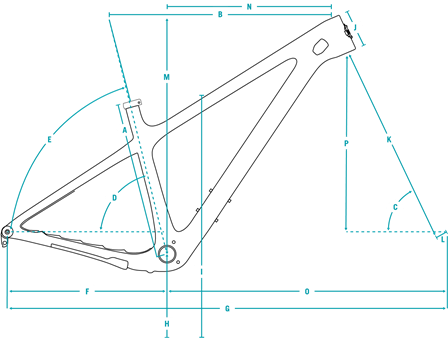

GEOMETRIE ARC

PASSFORM

RAHMENSTANDARDS

HALTEN SIE IHR YETI FRISCH UND SAUBER

WARTUNGSÜBERSICHT

Das Befolgen dieser Richtlinien hilft, die Leistung Ihres Fahrrads zu erhalten und schwerwiegendere Probleme zu vermeiden. Es ist wichtig zu beachten, dass die Wartungsintervalle je nach Klima, Streckenbedingungen und Fahrhäufigkeit variieren können. Die Wartung Ihres Fahrrads erfordert spezielles Wissen und Werkzeuge. Wenn Sie unsicher sind, ob Sie Ihr eigenes Fahrrad warten können, wenden Sie sich an Ihren autorisierten Yeti Händler, um weitere Informationen zur allgemeinen Fahrradwartung zu erhalten.

WARTUNGSPLAN

DREHMOMENT

Yeti empfiehlt dringend die Verwendung eines Drehmomentschlüssels bei der Montage Ihres Rahmens. Die Drehmomentspezifikationen für einzelne Teile am ARC sind unten sowie in den Schritt-für-Schritt-Montageanleitungen weiter hinten im Handbuch aufgeführt. Für die allgemeine Fahrradwartung beachten Sie bitte die Drehmomentspezifikationen des Bauteils, das Sie einstellen.

WICHTIGE DREHMOMENTSPEZIFIKATIONEN

RAHMENMONTAGE

YETI TIPPS

Stellen Sie sicher, dass Ihre Werkzeuge in gutem Zustand sind. Ein abgenutzter Inbusschlüssel kann den Sechskant einer Schraube abrunden und ein korrektes Anzugsmoment verhindern.

Drehmomenteinstellungen sind in der gesamten Anleitung aufgeführt. Es ist wichtig, alle Schraubengewinde vorzubereiten. Die Anweisungen geben an, ob ein Loctite-Compound oder Fett zu verwenden ist. Beziehen Sie sich auf die Explosionszeichnung für die in Klammern aufgeführten Teilepositionen.

Die Wartung von Yeti Fahrrädern erfordert spezielles Wissen und Werkzeuge. Yeti Cycles empfiehlt, dass alle Wartungs- und Reparaturarbeiten von einem autorisierten Yeti Händler durchgeführt werden.

BENÖTIGTE WERKZEUGE

• 2,5mm Inbusschlüssel
• 4mm Inbusschlüssel
• 8mm Inbusschlüssel
• Drehmomentschlüssel
• Fett

MONTAGE

1. 4x H20 Schrauben (2.2) einfetten und mit Unterlegscheiben (2.1) am Unterrohr des Rahmens montieren.
   Drehmoment: 4-5 Nm

2. Eine Gabelschaft-Kabelanschlussabdeckung (2.11) in jede Aussparung hinter dem Gabelschaft platzieren.

3. Eine Doppelanschlussklemme (2.12) in die abtriebslose Abdeckung und eine Einzelanschlussklemme (2.11) in die antriebsseitige Abdeckung einsetzen. Mit M4 x 25L Schrauben befestigen. Fest anziehen, bis sie festsitzen. Die Hardware kann nach der Zugverlegung mit 2-3 Nm angezogen werden.

4. Eine untere Anschlussklemme (2.15) mit einer Flachkopfschraube M4 x 16L an der Unterrohr-Anschlussabdeckung (2.14) montieren. Die Hardware kann nach der Zugverlegung mit 2-3 Nm angezogen werden.

5. Die Unterrohr-Anschlussabdeckung (2.14) mit einer Flachkopfschraube M4 x 16L (2.16) am Rahmen montieren.
   Drehmoment: 3 Nm

6. Die Kettenstreben-Kabelanschlussabdeckung (2.7) am abtriebslosen Kettenstrebenanschluss montieren und mit Flachkopfschraube M4 x 10L befestigen. Die Hardware kann nach der Zugverlegung mit 2-3 Nm angezogen werden.

7. Den Universal Hanger (2.4) in den Rahmen einbauen. Kein Fett verwenden. Beachten Sie, dass die Schraube der Schaltaugenkappe ein Linksgewinde hat.
   Drehmoment: 25 Nm

8. Beachten Sie, dass verschiedene Anschlussklemmen für unterschiedliche Konfigurationen von Schalthebel und Dropper-Sattelstütze verwendet werden können.
   Eine zusätzliche Einzelanschluss- und Blindabdeckung wird je nach Bedarf mitgeliefert.
   DIE RAHMENMONTAGE IST ABGESCHLOSSEN

ANLEITUNG ZUR DROPPER-SATTELSTÜTZEN-EINSETZUNG

Dropper-Sattelstützen sind ein unverzichtbares Werkzeug für das moderne Mountainbike, aber vor der ersten Fahrt sind korrekte Freigängigkeitsprüfungen erforderlich.

Die wichtigsten Prüfungen sind wie folgt:

Stellen Sie sicher, dass Ihre Dropper-Sattelstütze kurz genug ist, um in das Sattelrohr zu passen, ohne die Rahmenstruktur zu beeinträchtigen, aber Sie dennoch Ihr gewünschtes Tretlager-Sattel-Maß erreichen können. Konsultieren Sie die Tabelle für die maximale Einstecktiefe, um diesen Abstand für kabelgebundene und kabellose Sattelstützen zu bestätigen.

Führen Sie immer eine letzte Überprüfung durch, um sicherzustellen, dass Ihre Sattelstütze mindestens bis zur minimalen Einstecklinie installiert ist.

Wir bemühen uns, Dropper-Längen so zu spezifizieren, dass sie den maximalen Verstellweg für den größten Prozentsatz unserer Fahrer bieten. Es gibt eine große Bandbreite an Sattelhöhen für jede Rahmengröße. Es besteht die Möglichkeit, dass die Sattelhöhe außerhalb dieses Bereichs liegt. Ein kleiner Prozentsatz der Kunden könnte feststellen, dass sie angesichts ihrer Sattelhöhe eine kürzere oder längere Sattelstütze benötigen.

Bei Fragen wenden Sie sich bitte an Yeti oder Ihr lokales Fahrradgeschäft.

*Ziehen Sie 34 mm für eine kabelgebundene Dropper-Sattelstütze ab, um den Biegewinkel der Hülle zu berücksichtigen.

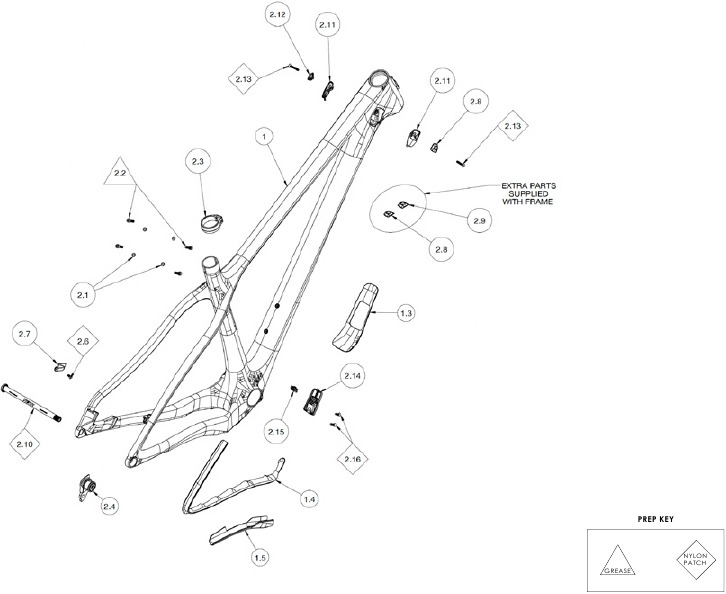

EXPLOSIONSZEICHNUNG

ERSATZTEILLISTE EXPLOSIONSZEICHNUNG

REPARATURSÄTZE

HÄUFIG GESTELLTE FRAGEN

KANN ICH YETI RAHMENTEILE AN MEINEM ARC ERSETZEN ODER MODIFIZIEREN?

Alle Ersatzrahmenteile für Ihr ARC finden Sie bei Ihrem örtlichen Händler oder in unserem Webshop. Beim Austausch von Teilen an Ihrem Rahmen sollten nur Original-Yeti-Teile verwendet werden. Wir wissen, dass es viele Aftermarket-Produkte gibt, die legitim erscheinen, aber wir haben nicht die Möglichkeit, all diese Produkte zu qualifizieren und sicherzustellen, dass sie für die Verwendung an unseren Rahmen sicher sind. Sollte festgestellt werden, dass ein Rahmenteil modifiziert oder ersetzt wurde, erlöschen alle Garantien und die gesamte Haftung geht auf den Kunden über.

KANN ICH DIE STANDARDKOMPONENTEN AN MEINEM ARC ÄNDERN ODER AUFRÜSTEN?

Es gibt viele Optionen bei Aftermarket-Teilen, um Ihr Fahrrad aufzurüsten oder zu personalisieren. Einige Teile sind standardisiert, insbesondere von großen Marken wie Fox, Shimano, SRAM usw. Sie sollten immer mit einem professionellen Mechaniker bestätigen, dass Ihre Teile dem richtigen Standard entsprechen und korrekt und sicher an Ihrem Fahrrad montiert werden können, ohne Interferenzen oder Spiel. Achten Sie besonders auf alle Fahrradstandards und überprüfen Sie die Passform vor der Verwendung.

KANN ICH EIN ANGLESET AM ARC VERWENDEN?

Das ARC wurde mit einem integrierten Steuersatz konzipiert, bei dem die Steuersatzschalen in den Rahmen geformt sind, sodass Sie die Lager einfach in die Schalen einsetzen können. Es gibt einige Aftermarket-Anglesets für diesen Steuersatztyp, jedoch wurde der Rahmen nicht für deren Verwendung getestet und sollte daher nicht verwendet werden. Die Yeti-Garantie erlischt, wenn festgestellt wird, dass ein Angleset am Rahmen installiert wurde, und die gesamte Haftung geht auf den Kunden über. Weitere Informationen finden Sie unter „Welchen Federweg ist die für das ARC vorgesehene Gabel ausgelegt?“.

WELCHEN FEDERWEG IST DIE FÜR DAS ARC VORGESEHENE GABEL AUSGELEGT?

Das ARC ist für eine Gabel mit 130 mm Federweg ausgelegt. Wir haben diesen Rahmen bis zu 20 mm über der Spezifikationsgabel getestet. Wenn Sie also das Gefühl haben, die Gabel verstärken zu müssen, können Sie problemlos eine Gabel mit bis zu 150 mm verwenden. Fazit – maximale Achs-zu-Krone-Messung von 564 mm. Eine Erhöhung des Federwegs Ihrer Gabel führt dazu, dass der Lenkwinkel und der Sitzrohrwinkel flacher werden und das Tretlager höher wird. Eine kürzere Gabel ist auch in Ordnung, wenn sie Ihnen besser gefällt. Das Kürzen der Gabel führt dazu, dass der Lenkwinkel und der Sitzrohrwinkel steiler werden und das Tretlager tiefer wird. Weitere Geometrieinformationen finden Sie im Geometriebereich.

WELCHE REIFENGRÖSSE KANN ICH AM ARC VERWENDEN?

Kurz gesagt, das ARC kann Reifen bis zu 2,6 Zoll aufnehmen. Es gibt eine hervorragende Reifenfreiheit am ARC, aber die Reifengrößen variieren stark zwischen den Herstellern, daher ist es schwierig, eine Zahl anzugeben, die für alle Marken gilt.

PASST EINE WASSERFLASCHE IN DAS VORDERE RAHMENDREIECK?

Ja, wir haben das ARC so konzipiert, dass eine Wasserflasche in Standardgröße in das vordere Rahmendreieck und eine unter das Unterrohr passt. Wir empfehlen die Verwendung eines Side-Entry-Flaschenhalters für den einfachsten Zugang.

WELCHE KURBELN UND WELCHES TRETLAGER KANN ICH AM ARC VERWENDEN?

Der ARC Tretlagerstandard ist PF92 [92mm] und nur Kurbeln mit breitem „Q“-Faktor sind kompatibel. Er ist ohne Weiteres mit Shimano-, SRAM- und RaceFace-Kurbeln kompatibel, aber für andere Marken ist eine Passformprüfung erforderlich.

WELCHE HINTERRADACHSE PASST AN MEIN ARC?

Das ARC ist ausschließlich für die Verwendung mit SRAMs Universal Derailleur Hanger mit 12x148mm Achsstandard konzipiert. Diese Achse hat ein Gewinde von 12x1.0. Beachten Sie, dass diese Achse nur mit Rahmen kompatibel ist, die speziell für den Universal Derailleur Hanger entwickelt wurden.

WELCHE ART VON STEUERSATZ VERWENDET DAS ARC?

Das ARC verwendet einen integrierten, konischen 41mm/52mm Steuersatz. Dieses System ermöglicht es, die Steuersatzlager im Steuerrohr zu platzieren, was eine insgesamt niedrigere Fahrhöhe, eine vereinfachte Installation und eine erhöhte Steifigkeit zur Folge hat.

WIE GROSS KANN EINE BREMSSCHEIBE SEIN, DIE AN DEN RAHMEN PASST?

Das ARC verfügt über eine Direktaufnahme für die hintere Bremse und kann eine 160-mm-Bremsscheibe ohne Bremsadapter verwenden. Mit einem Bremsadapter kann der Rahmen eine Bremsscheibe bis zu 180 mm aufnehmen.

KANN ICH EINE INTERN VERLEGTE SATTELSTÜTZEN-VARIOSTÜTZE AM ARC VERWENDEN?

Ja. Das ARC bietet nur Verlegeoptionen für interne Züge.

FÜR WELCHE KETTENLINIE WURDE DAS ARC ENTWICKELT?

Das ARC wurde für eine 55-mm-Kettenlinie entwickelt. Je nach Kurbel- und Kettenblattkonfiguration können Sie auch andere Kettenlinien verwenden, müssen jedoch vorher eine Freigängigkeitsprüfung durchführen.

WAS IST DIE MAXIMALE GRÖSSE EINES EINZELNEN KETTENBLATTS, DAS AM ARC PASST?

Ohne zu technisch zu werden, hängt die maximale Kettenblattgröße von der Kurbel-Kettenlinie und der Kettenblattform ab.

Shimano / SRAM 55mm Kettenlinie Boost-Kurbeln: 34t rund / 32t oval

Mindest-Kettenblattgröße: 28t rund / 30t oval

Verwirrt? Fragen Sie Ihren örtlichen Händler oder rufen Sie uns an: 303.278.6909.

HAT DAS ARC ISCG-AUFNAHMEN?

Ja. Das ARC verfügt über eine integrierte 2-Loch-ISCG '05-Aufnahme. Es wurde entwickelt, um optimal mit modernen, flachen Kettenführungen zu funktionieren; je nach Marke passen einige ältere Modelle mit größeren oberen Führungen möglicherweise nicht. Wir empfehlen immer, eine Passformprüfung mit einer bestimmten Kettenführung durchzuführen, um die Kompatibilität zu bestätigen.
