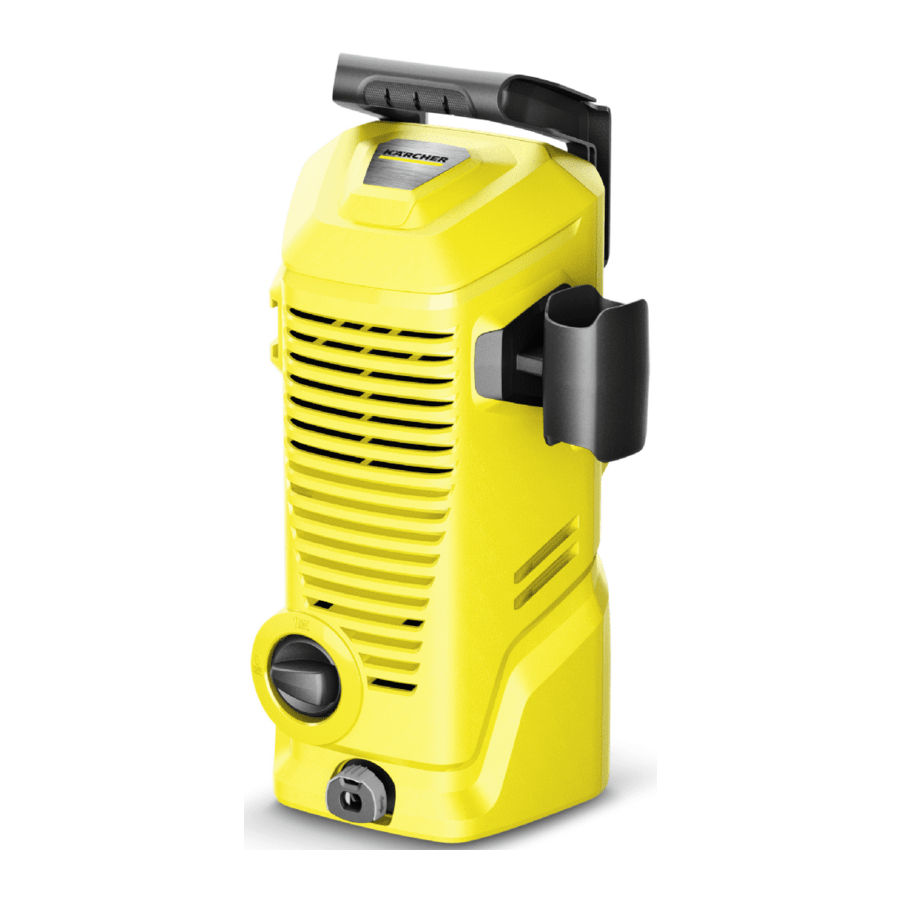

Kärcher K2 - Bedienungsanleitung

Bestimmungsgemäße Verwendung

Verwenden Sie den Hochdruckreiniger ausschließlich in privaten Haushalten.
Der Hochdruckreiniger ist zur Reinigung von Maschinen, Fahrzeugen, Gebäuden, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mittels Hochdruckwasserstrahl bestimmt.

Zubehör und Ersatzteile

Verwenden Sie nur Original-Zubehör und Original-Ersatzteile. Sie gewährleisten den fehlerfreien und sicheren Betrieb des Gerätes.
Informationen zu Zubehör und Ersatzteilen finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Gerätes ist auf der Verpackung abgebildet. Überprüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Wenden Sie sich bei fehlendem Zubehör oder bei Transportschäden an Ihren Händler.

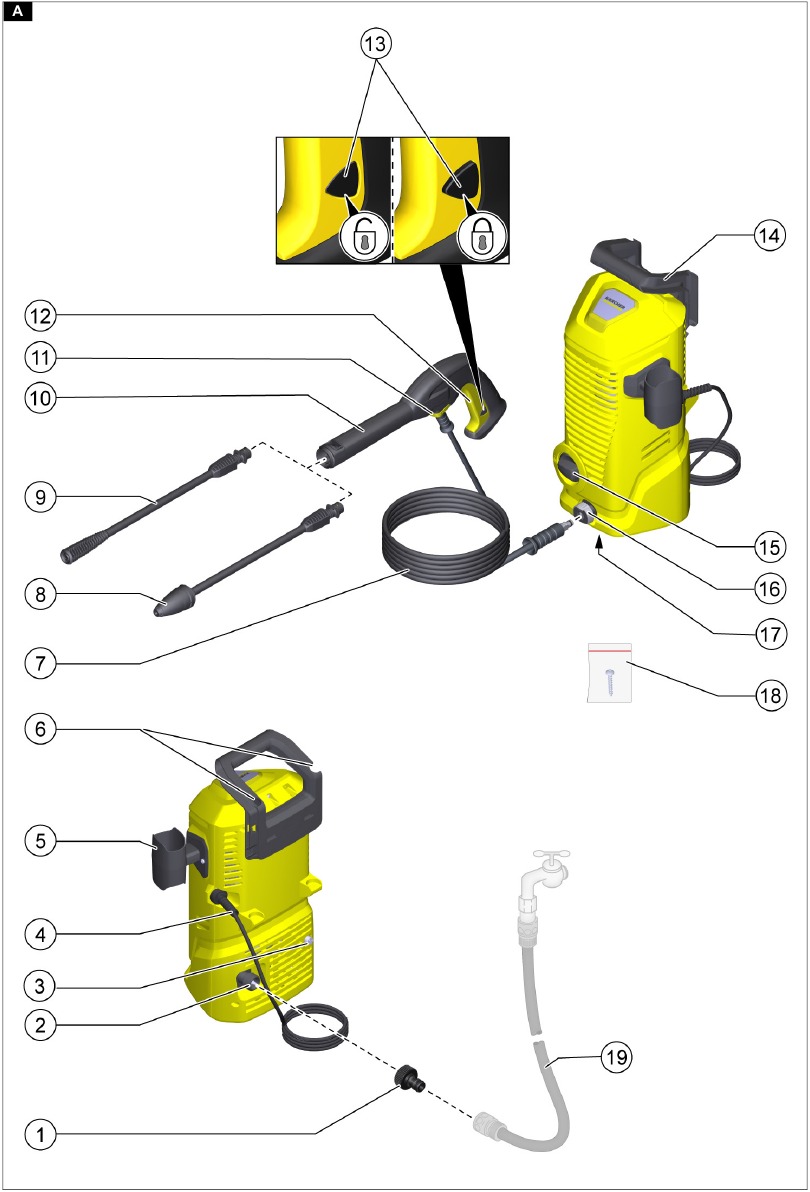

Gerätebeschreibung

1. Wasseranschlusskupplung
2. Wasseranschluss mit integriertem Sieb
3. Reinigungsmittelsaugschlauch
4. Netzanschlusskabel mit Netzstecker
5. Aufbewahrung für Hochdruckpistole
6. Aufbewahrung für Strahlrohr
7. Hochdruckschlauch
8. Strahlrohr Dreckfräse für hartnäckige Verschmutzungen
9. Strahlrohr mit Hochdruckdüse für normale Reinigungsaufgaben
10. Hochdruckpistole
11. Klemme zum Anschließen / Trennen des Hochdruckschlauchs
12. Hebel der Hochdruckpistole
13. Verriegelung der Hochdruckpistole
14. Tragegriff
15. Schalter "0/OFF" (Aus) / "I/ON" (Ein)
16. Hochdruckanschluss
17. Typenschild
18. Schraube
19. **Gartenschlauch (gewebeverstärkt, Durchmesser mindestens 1/2 Zoll (13 mm), Länge mindestens 7,5 m, mit handelsüblicher Schnellkupplung)

** zusätzlich erforderlich

Sicherheitseinrichtungen

Fehlende oder veränderte Sicherheitseinrichtungen!
Sicherheitseinrichtungen dienen Ihrem eigenen Schutz.
Umgehen, entfernen oder setzen Sie Sicherheitseinrichtungen niemals außer Kraft.

Geräteschalter

Der Geräteschalter verhindert ein unbeabsichtigtes Starten des Gerätes.

Verriegelung der Hochdruckpistole

Die Verriegelung verriegelt den Hebel der Hochdruckpistole und verhindert ein unbeabsichtigtes Starten des Gerätes.

Auto-Stopp-Funktion

Wird der Hebel der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wird der Hebel gedrückt, schaltet die Pumpe wieder ein.

Symbole am Gerät

Richten Sie den Hochdruckstrahl nicht auf Personen, Tiere, unter Spannung stehende elektrische Geräte oder auf das Gerät selbst.
Gerät vor Frost schützen.

Das Gerät darf nicht an das öffentliche Trinkwassernetz angeschlossen werden.

Montage

Montieren Sie die mitgelieferten losen Teile vor Inbetriebnahme des Gerätes.
Halten Sie die mitgelieferten Schrauben und einen passenden Schraubendreher bereit.

Tragegriff montieren

1. Den Tragegriff ansetzen, sodass dieser einrastet.

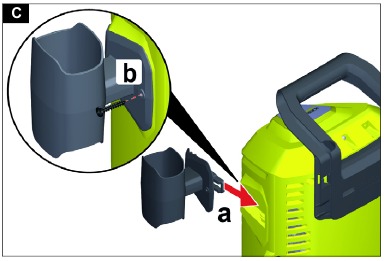

Aufbewahrung für Hochdruckpistole montieren

1. Die Aufbewahrung für die Hochdruckpistole in die Halterung am Gerät einschieben.
2. Die Aufbewahrung in Endposition halten und mit einer Schraube sichern.

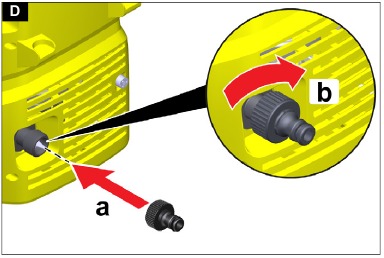

Wasseranschlusskupplung montieren

1. Wasseranschlusskupplung auf den Wasseranschluss am Gerät schrauben.


Erstinbetriebnahme

1. Gerät auf eine ebene und waagerechte Fläche stellen.
2. Hochdruckschlauch abwickeln und Schlaufen und Verdrehungen beseitigen.

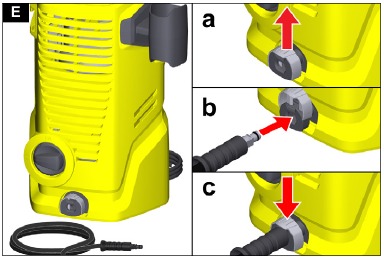

3. Hochdruckschlauch mit dem Gerät verbinden.
   1. Klemme an der Kupplung nach oben ziehen.
   2. Hochdruckschlauch in die Kupplung einführen.
   3. Klemme an der Kupplung nach unten drücken.

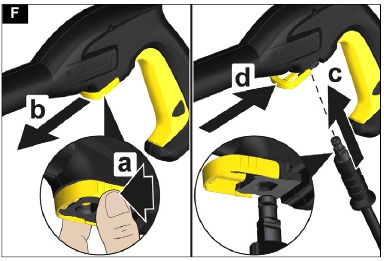

4. Hochdruckschlauch mit der Hochdruckpistole verbinden.
   1. Klemme zusammendrücken.
   2. Klemme herausziehen.
   3. Hochdruckschlauch einführen.
   4. Klemme eindrücken bis sie einrastet.

5. Sicheren Anschluss durch Ziehen am Hochdruckschlauch prüfen.
6. Netzstecker in die Netzsteckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild oder Kapitel Technische Daten.
Beachten Sie die Vorschriften des Wasserversorgers.

ACHTUNG
Schäden durch verunreinigtes Wasser
Verunreinigungen im Wasser können die Pumpe und das Zubehör beschädigen.
KÄRCHER empfiehlt zum Schutz den Einsatz des KÄRCHER Wasserfilters (Sonderzubehör, Bestell-Nr. 4.730-059).

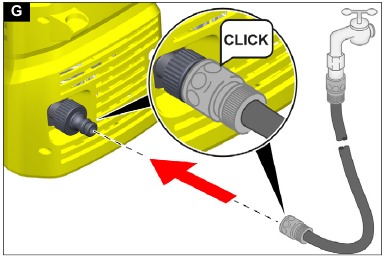

Anschluss an die Wasserleitung

ACHTUNG
Schlauchkupplung mit Aquastop am Wasseranschluss des Gerätes
Beschädigung der Pumpe
Niemals eine Schlauchkupplung mit Aquastop am Wasseranschluss des Gerätes verwenden.
Am Wasserhahn kann eine Aquastop-Kupplung verwendet werden.

1. Gartenschlauch auf die Wasseranschlusskupplung stecken.
2. Gartenschlauch mit der Wasserleitung verbinden.

3. Wasserhahn vollständig öffnen.

Betrieb

ACHTUNG
Pumpe läuft trocken
Geräteschaden
Baut das Gerät nach 2 Minuten keinen Druck auf, Gerät ausschalten und gemäß den Anweisungen im Kapitel Störungsleitfaden vorgehen.

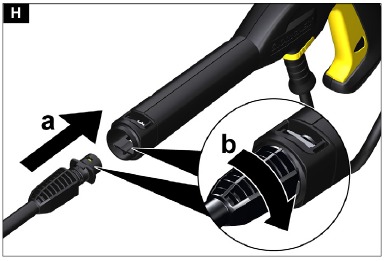

Hochdruckbetrieb

ACHTUNG
Beschädigung von lackierten oder empfindlichen Oberflächen
Oberflächen können bei zu geringem Abstand des Strahls zur Oberfläche oder durch die Verwendung einer ungeeigneten Strahlrohrvariante beschädigt werden.
Halten Sie bei der Reinigung lackierter Oberflächen einen Mindestspritzabstand von 30 cm ein.
Reinigen Sie keine Autoreifen, Lacke oder empfindliche Oberflächen wie Holz mit dem Dreckfräser.

1. Stecken Sie ein Strahlrohr in die Hochdruckpistole und verriegeln Sie es durch Drehen um 90°.

2. Schalten Sie das Gerät ein ("I/ON").
3. Entriegeln Sie den Hebel der Hochdruckpistole.
4. Drücken Sie den Hebel der Hochdruckpistole. Das Gerät schaltet sich ein.

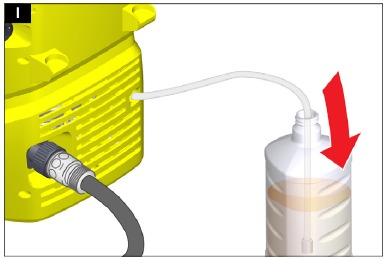

Betrieb mit Reinigungsmittel

Nichtbeachtung des Sicherheitsdatenblattes
Falscher Umgang mit dem Reinigungsmittel kann zu ernsthaften Gesundheitsschäden führen
Beachten Sie das Sicherheitsdatenblatt des Reinigungsmittelherstellers, insbesondere die Hinweise zur persönlichen Schutzausrüstung.
Hinweis
KÄRCHER Reinigungsmittel gewährleisten einen störungsfreien Betrieb. Fragen Sie uns nach einer Beratung, fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.
Hinweis
Reinigungsmittel kann nur bei Niederdruck dem Strahl beigemischt werden.

1. Ziehen Sie die gewünschte Länge des Reinigungsmittelsaugschlauchs aus dem Gehäuse.

2. Hängen Sie den Reinigungsmittelsaugschlauch in einen Behälter mit Reinigungsmittellösung.
3. Trennen Sie das Strahlrohr von der Hochdruckpistole und arbeiten Sie nur mit der Hochdruckpistole.
   Die Reinigungsmittellösung wird während des Betriebs dem Wasserstrahl beigemischt.

Empfohlene Reinigungsmethode

1. Sprühen Sie das Reinigungsmittel sparsam auf die trockene Oberfläche und lassen Sie es eine Weile einwirken (nicht eintrocknen lassen).
2. Spülen Sie den gelösten Schmutz mit dem Hochdruckstrahl ab.

Nach dem Betrieb mit Reinigungsmittel

1. Spülen Sie das Gerät ca. 30 Sekunden lang mit klarem Wasser durch.

Betrieb unterbrechen

1. Lassen Sie den Hebel der Hochdruckpistole los.
   Beim Loslassen des Hebels schaltet das Gerät ab.
   Der Hochdruck im System bleibt erhalten.
2. Verriegeln Sie den Hebel der Hochdruckpistole.

3. Schalten Sie das Gerät bei Arbeitsunterbrechungen von länger als 5 Minuten "0/OFF" aus.

Betrieb beenden

Druck im System
Verletzungen durch unkontrolliert austretendes Hochdruckwasser
Trennen Sie den Hochdruckschlauch erst von der Hochdruckpistole oder dem Gerät, wenn das System vollständig drucklos ist.

1. Lassen Sie den Hebel der Hochdruckpistole los.
2. Schließen Sie den Wasserhahn.
3. Drücken Sie den Hebel der Hochdruckpistole für 30 Sekunden.
   Der im System verbleibende Druck wird abgebaut.
4. Lassen Sie den Hebel der Hochdruckpistole los.
5. Verriegeln Sie den Hebel der Hochdruckpistole.
6. Trennen Sie das Gerät von der Wasserversorgung.
7. Schalten Sie das Gerät "0/OFF" aus.
8. Ziehen Sie den Netzstecker aus der Steckdose.

Transport

Nichtbeachtung des Gewichts
Verletzungs- und Beschädigungsgefahr
Beachten Sie das Gewicht des Geräts beim Transport.

Gerät tragen

1. Heben Sie das Gerät am Tragegriff an und tragen Sie es.

Gerät im Fahrzeug transportieren

1. Sichern Sie das Gerät gegen Verrutschen und Umkippen.

Lagerung

Nichtbeachtung des Gewichts
Verletzungs- und Beschädigungsgefahr
Beachten Sie das Gewicht des Geräts bei der Lagerung.

Gerät lagern

1. Stellen Sie das Gerät auf eine ebene Fläche.
2. Trennen Sie den Hochdruckschlauch von der Hochdruckpistole.
3. Trennen Sie das Strahlrohr von der Hochdruckpistole.
4. Verstauen Sie beide Strahlrohre und die Hochdruckpistole in den dafür vorgesehenen Halterungen.
5. Trennen Sie den Hochdruckschlauch vom Gerät.
6. Verstauen Sie den Hochdruckschlauch am Gerät.
7. Verstauen Sie das Netzanschlusskabel am Gerät.

Beachten Sie die zusätzlichen Hinweise, bevor Sie das Gerät für längere Zeit lagern, siehe Kapitel Pflege und Wartung.

Frostschutz

ACHTUNG
Frostgefahr
Unvollständig entleerte Geräte können durch Frost zerstört werden.
Entleeren Sie das Gerät und das Zubehör vollständig.
Schützen Sie das Gerät vor Frost.
Folgende Voraussetzungen müssen erfüllt sein:

• Das Gerät ist von der Wasserversorgung getrennt.
• Der Hochdruckschlauch ist entfernt.

1. Schalten Sie das Gerät "I/ON" ein.
2. Warten Sie maximal 1 Minute, bis kein Wasser mehr aus dem Hochdruckanschluss austritt.
3. Schalten Sie das Gerät aus.
4. Lagern Sie das Gerät zusammen mit allem Zubehör in einem frostsicheren Raum.

Pflege und Wartung

Stromschlaggefahr
Verletzungen durch Berühren von spannungsführenden Teilen
Schalten Sie das Gerät aus.
Ziehen Sie den Netzstecker.
Das Gerät ist wartungsfrei, d.h. Sie müssen keine Wartungsarbeiten durchführen.

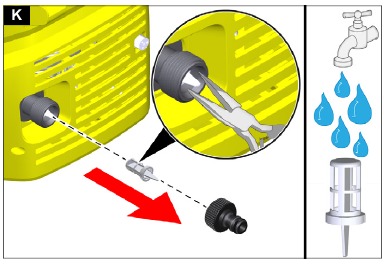

Sieb im Wasseranschluss reinigen

ACHTUNG
Beschädigtes Sieb im Wasseranschluss
Geräteschaden durch verunreinigtes Wasser
Prüfen Sie das Sieb vor dem Einsetzen in den Wasseranschluss auf Beschädigungen.
Reinigen Sie bei Bedarf das Sieb im Wasseranschluss.

1. Entfernen Sie die Wasseranschlusskupplung.
2. Ziehen Sie das Sieb heraus.
3. Reinigen Sie das Sieb unter fließendem Wasser.

4. Setzen Sie das Sieb in den Wasseranschluss ein.

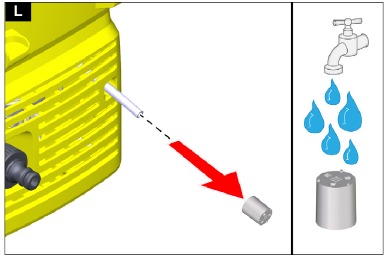

Reinigungsmittelfilter reinigen

Reinigen Sie den Reinigungsmittelfilter vor längeren Lagerzeiten.

1. Ziehen Sie den Filter vom Reinigungsmittelsaugschlauch ab.
2. Reinigen Sie den Filter unter fließendem Wasser.


Fehlerbehebung

Störungen haben oft einfache Ursachen, die Sie mit der folgenden Übersicht selbst beheben können. Wenden Sie sich im Zweifelsfall oder bei hier nicht erwähnten Störungen an Ihren autorisierten Kundendienst.

Gefahr eines elektrischen Schlags
Verletzungen durch Berühren von spannungsführenden Teilen. Gerät ausschalten.
Netzstecker ziehen.

Gerät läuft nicht

1. Hebel der Hochdruckpistole betätigen.
   Das Gerät schaltet sich ein.
2. Prüfen, ob die auf dem Typenschild angegebene Spannung der Spannung der Stromquelle entspricht.
3. Netzanschlusskabel auf Beschädigungen prüfen.

Gerät erreicht nicht den erforderlichen Druck

Die Wasserzufuhr ist zu gering.

1. Wasserhahn vollständig öffnen.
2. Wassereingang auf ausreichende Durchflussmenge prüfen.
3. Einstellung am Strahlrohr prüfen.
4. Prüfen, ob die maximale Saughöhe nicht überschritten wird.

Das Sieb im Wasseranschluss ist verschmutzt.

1. Sieb im Wasseranschluss mit einer Flachzange herausziehen.
2. Sieb unter fließendem Wasser reinigen.
   Abbildung K

Luft ist im Gerät.

1. Gerät entlüften:
   1. Gerät ohne angeschlossenes Strahlrohr für maximal 2 Minuten einschalten.
   2. Hochdruckpistole betätigen und warten, bis das austretende Wasser aus der Hochdruckpistole blasenfrei ist.
   3. Strahlrohr anschließen.

Starke Druckschwankungen

1. Hochdruckdüse reinigen:
   1. Schmutz aus der Düsenbohrung mit einer Nadel entfernen.
   2. Hochdruckdüse von vorne mit Wasser spülen.
2. Wassermenge prüfen.

Gerät undicht

1. Das Gerät leckt aus technischen Gründen geringfügig. Bei starker Undichtigkeit den autorisierten Kundendienst anfordern.

Reinigungsmittel wird nicht angesaugt

1. Strahlrohr von der Hochdruckpistole trennen und nur mit der Hochdruckpistole arbeiten.
2. Filter am Reinigungsmittelsaugschlauch reinigen.
3. Reinigungsmittelsaugschlauch auf Knicke prüfen.

Technische Daten

Elektrischer Anschluss
Spannung	V	220-240
Phase	~	1
Frequenz	Hz	50-60
Stromaufnahme	A	6
Schutzart		IPX5
Schutzklasse		II
Absicherung (träge)	A	10
Wasseranschluss
Zulaufdruck (max.)	MPa	1,2
Zulauftemperatur (max.)	°C	40
Zulaufmenge (min.)	l/min	7
Leistungsdaten des Gerätes
Arbeitsdruck	MPa	7,4
Max. zulässiger Druck	MPa	11
Wasserdurchflussmenge	l/min	5,2
Maximale Durchflussmenge	l/min	6,0
Reinigungsmitteldurchflussmenge	l/min	0,3
Rückstoßkraft Hochdruckpistole	N	11
Abmessungen und Gewichte
Typisches Betriebsgewicht	kg	4,2
Länge	mm	189
Breite	mm	252
Höhe	mm	445
Ermittelte Werte gem. EN 60335-2-79
Hand-Arm-Schwingungswert	m/s2	1,6
Unsicherheit K	m/s2	0,7
Schalldruckpegel LpA	dB(A)	76
Unsicherheit KpA	dB(A)	3
Schallleistungspegel LWA + Unsicherheit KWA	dB(A)	92

Technische Änderungen vorbehalten.

Registrieren Sie Ihr Produkt www.kaercher.com/welcome

Referenzen

• Reinigungsgeräte und Hochdruckreiniger | Kärcher International
• Registrierung der Garantie für Haus & Garten USA | Kärcher

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Kärcher K2 - Bedienungsanleitung herunterladen

Das könnte Ihnen auch gefallen

Kärcher K2 Battery, K2 Battery Set - Handbuch für Hochdruckreiniger

Kärcher K2 Power Control - Hochdruckreiniger-Handbuch

Verfügbare Sprachen
