Beyerdynamic MM 1 - Kondensator-Messmikrofon Handbuch

LIEFERUMFANG

• 1 x MM 1 Mikrofon
• 1 x MA-CL 21 Mikrofonklemme
• Aufbewahrungskoffer
• Individuelles Messprotokoll
• "M Series Guide" (M-Serie Leitfaden) Infoblatt
• Technische Spezifikationen der M-Serie

OPTIONALES ZUBEHÖR

MERKMALE

• Ideal für akustische Messungen in verschiedenen Umgebungen
• Linearer Frequenzgang bei 90° (diffusfeldkalibriert)
• Geringe Toleranz ± 1,5 dB im Bereich von 50 Hz bis 16.000 Hz
• Individuelle Kalibrierdaten für 0°- und 90°-Freifeldmessungen auf Anfrage erhältlich
• Einfache Kalibrierung mehrerer Lautsprecher im (Heim-)Studio

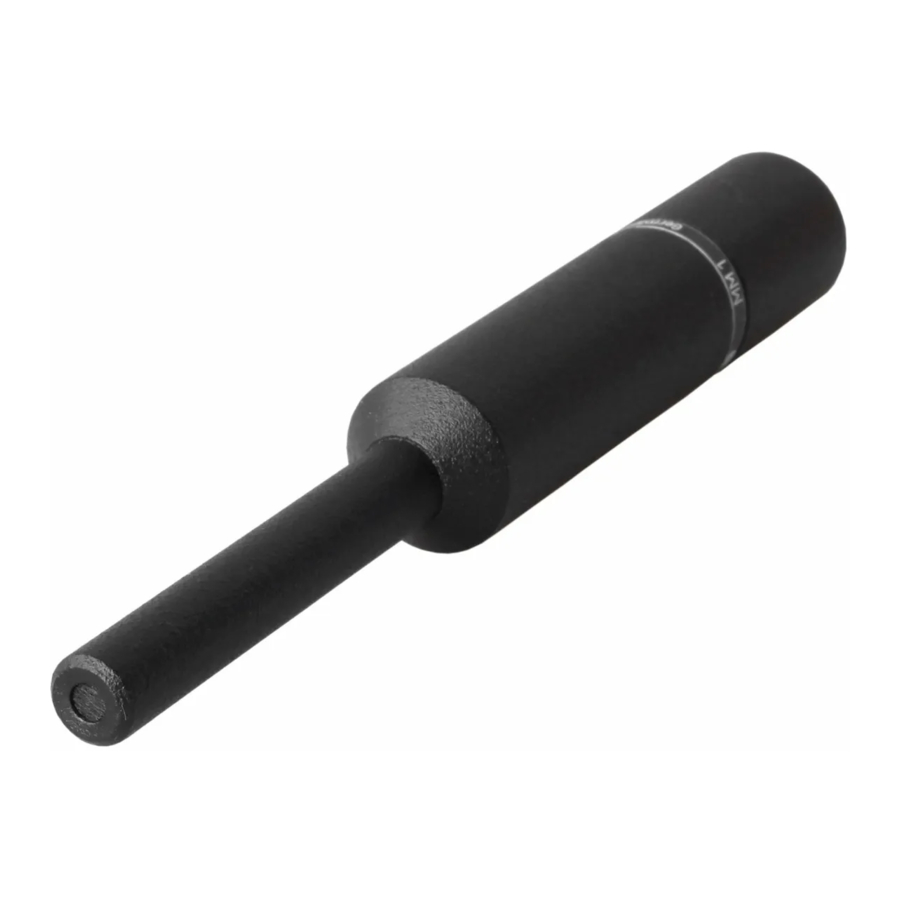

• Schlankes Gehäuse mit hervorstehender Mikrofonkapsel für minimalen Einfluss auf die akustische Umgebung
• Handgefertigt in Deutschland

ANWENDUNG

Das MM 1 wurde für die Kalibrierung von Studioräumen, PA- und ELA-Systemen entwickelt. In Verbindung mit einem Spektrumanalysator können neben Frequenzgangmessungen auch die Schalldruckpegel von Lautsprechern überprüft werden. Durch das schlanke Gehäuse mit der hervorstehenden Mikrofonkapsel ist der Einfluss auf das Schallfeld sehr gering, sodass ein Druckaufbau bei hohen Frequenzen weitestgehend vermieden wird.

Die Übertragungscharakteristik ist so gewählt, dass bei diffusem Schalleinfall ein exakt linearer Frequenzgang erreicht wird. Das macht die Kalibrierung mehrerer Lautsprecher im Studio besonders einfach und schnell.

Das MM 1 leistet auch bei der Untersuchung von Schallsignalen in Forschung, Entwicklung und Industrie wertvolle Dienste.

TECHNISCHE DATEN

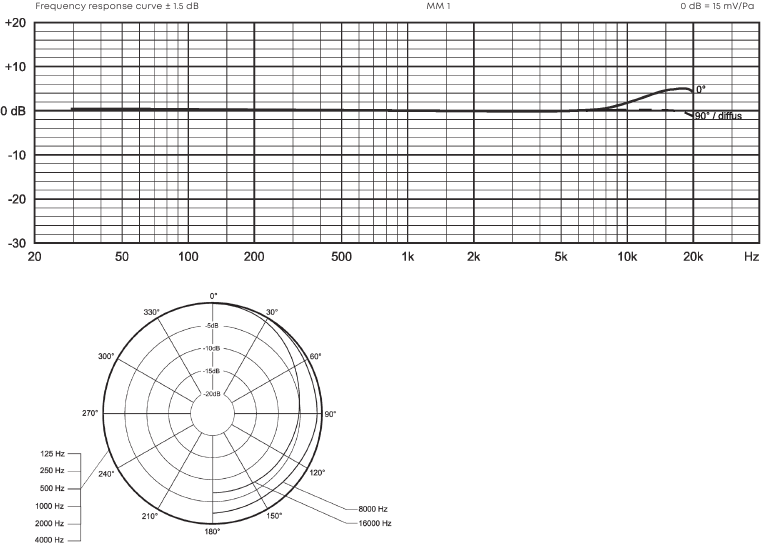

FREQUENZGANG & RICHTCHARAKTERISTIK

Die dargestellte Frequenzgangkurve und Richtcharakteristik entsprechen einem typischen Produktionsmuster dieses Mikrofons. Jedes Mikrofon wird mit einem individuellen 0°-Frequenzgang geliefert. Die individuellen Kompensationskurven für 0°- und 90°-Freifeldmessungen können über den folgenden Link angefordert werden: www.beyerdynamic.com/mm1-register

INSTALLATION UND BETRIEB

Anschluss

• Das MM 1 ist mit einem 3-poligen XLR-Stecker ausgestattet. Sie können es mit einem geeigneten Mikrofonkabel an jeden Mikrofoneingang mit Phantomspeisung (12 - 48 V) anschließen. Aktivieren Sie zu diesem Zweck die Phantomspeisung.
•
  Unachtsam verlegte Kabel sind eine Stolperfalle. Personen können sich verletzen und das Mikrofon kann beschädigt werden.

Bedienung

• Stellen Sie beim Aufstellen des MM 1 sicher, dass sich keine großen Objekte in der Nähe des Mikrofons befinden, die das Schallfeld beeinflussen könnten, und platzieren Sie die Mikrofonklemme so weit wie möglich unten.
• Hinweis zur Kalibrierung von Lautsprechern in Studioräumen:
  Bei der Messung von Lautsprechern und anderen Schallquellen mit hohem Direktschallpegel sollten Sie das MM 1 so aufstellen, dass die Mikrofonachse im 90°-Winkel zur Schallquelle steht (siehe Abbildung unten). Dies gewährleistet eine lineare Aufnahme über alle Frequenzen. Bei direktem Schalleinfall von vorne zeigt sich bei Frequenzen oberhalb von 10 kHz ein leichter Druckaufbau. Dies führt zu einer Anhebung der hohen Frequenzen (siehe Frequenzgangkurve bei 0°).
  Bei tieferen Frequenzen findet kein Druckaufbau statt, und die Richtcharakteristik ist exakt omnidirektional.
• Je nach Ausrichtung des Mikrofons zur Schallquelle sollten Sie die entsprechende Kalibrierungsdatei verwenden. Die individuellen Kompensationskurven der 0°- und 90°-Freifeldmessung Ihres MM 1 können kostenlos unter Angabe Ihrer Seriennummer bei beyerdynamic angefordert werden: https://www.beyerdynamic.com/formulare/konferenztechnik/mm1-register
• Das MM 1 wird mit der MA-CL 21 Mikrofonklemme für Stative mit 3/8"-Gewinde geliefert. Für Stative mit 5/8"-Gewinde können Sie den Gewindeeinsatz herausschrauben.

•
  Ein Stativ mit unsicherem Stand kann umfallen und ein daran befestigtes Mikrofon beschädigen. Stellen Sie sicher, dass das Stativ stabil steht.

WARTUNG

• Verwenden Sie zum Reinigen des Mikrofonschafts ein mit Wasser befeuchtetes weiches Tuch.
• Stellen Sie sicher, dass kein Wasser in das Mikrofon gelangt.
• Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.

FEHLERSUCHE UND SERVICE

• Sollten Sie technische Probleme bei der Verwendung des Mikrofons haben oder weitere Anweisungen benötigen, besuchen Sie bitte unsere FAQ-Website unter https://support.beyerdynamic.com
• Im Servicefall wenden Sie sich bitte an autorisiertes Servicepersonal. Öffnen Sie das Mikrofon niemals selbst, da dies alle Garantieansprüche ungültig machen könnte. Für Service und Ersatzteile besuchen Sie bitte unsere Website https://www.beyerdynamic.com.

WEITERE INFORMATIONEN

• Wenn Sie weitere Informationen benötigen, besuchen Sie bitte unsere MM 1 auf Stativ Website. Auf unserer Produktdetailseite https://www.beyerdynamic.com/mm-1.html
• Wenn Sie mehr über beyerdynamic Mikrofone für verschiedene Anwendungen erfahren möchten, besuchen Sie bitte https://www.beyerdynamic.com/microphones-made-in-germany

SICHERHEITSHINWEISE

• Lesen Sie diese Bedienungsanleitung und die Sicherheitshinweise sorgfältig durch, bevor Sie das Produkt verwenden.
• Verwenden Sie das Produkt nicht, wenn es beschädigt ist.
• Verlegen Sie Kabel so, dass niemand darüber stolpern und das Gerät nicht beschädigt werden kann.
• Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Öffnen Sie das Mikrofon niemals selbst. Bei vom Kunden geöffneten Geräten erlischt die Garantie.
• Setzen Sie das Produkt weder Regen, Schnee, Flüssigkeiten noch Feuchtigkeit aus.
• Verwenden Sie das Gerät nur unter den in den technischen Daten angegebenen Bedingungen.
• Verwenden Sie nur vom Hersteller zugelassenes Zubehör und Ersatzteile.
• Reduzieren Sie die Lautstärke an den angeschlossenen Wiedergabegeräten, um Gehörschäden, akustische Rückkopplungen und Schäden an den Lautsprechern zu vermeiden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Produkt nicht anders als in diesem Produkthandbuch beschrieben. beyerdynamic übernimmt keine Haftung für unsachgemäßen Gebrauch des Produkts oder seines Zubehörs.

Haftung

beyerdynamic GmbH & Co. KG übernimmt keine Haftung für Schäden am Produkt oder Personenschäden, die durch unachtsamen, unsachgemäßen oder fehlerhaften Gebrauch entstehen, der nicht dem vom Hersteller angegebenen Zweck entspricht.
