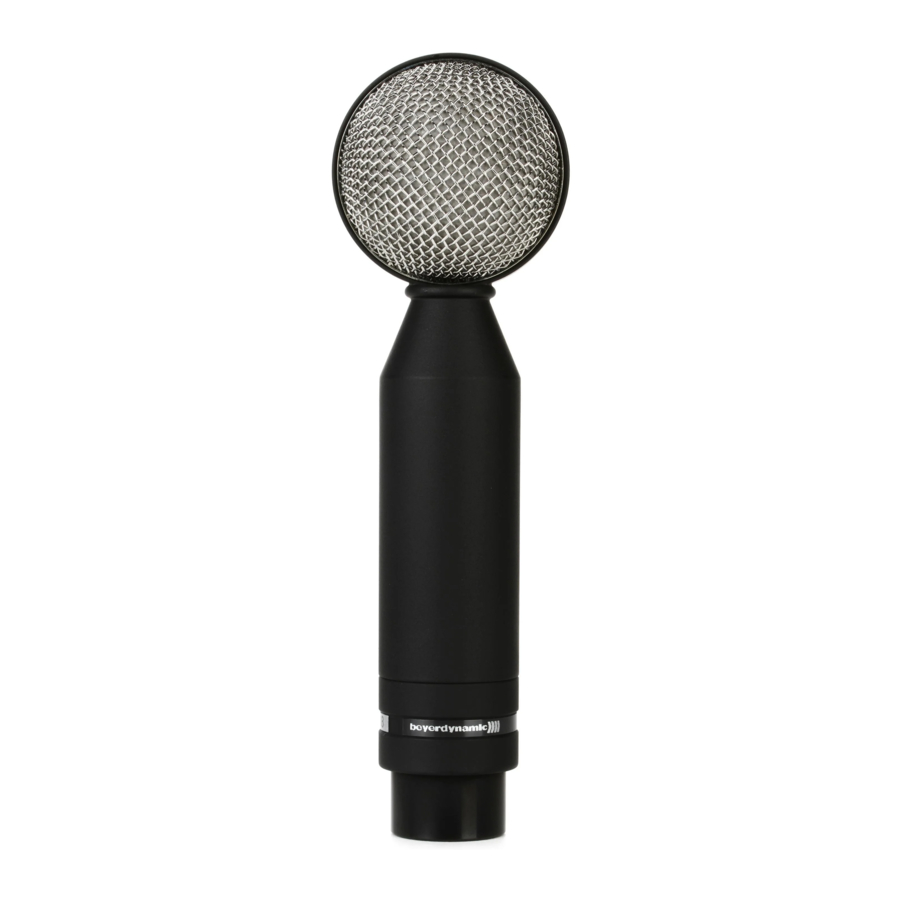

Beyerdynamic M 130 - Dynamisches Doppelbändchenmikrofon Handbuch

Inhalt

LIEFERUMFANG

  • 1 x M 130 Mikrofon
  • 1 x MA-CL 25 Mikrofonklemme
  • Aufbewahrungskoffer
  • Individuelles Messprotokoll
  • "M Series Guide" (M-Serie Anleitung) Infoblatt
  • Technische Spezifikationen der M-Serie

EIGENSCHAFTEN

  • Dynamisches Doppelbändchenmikrofon
  • Acht-Richtcharakteristik
  • Ausgezeichnete Unterdrückung von seitlichen Störgeräuschen
  • Hohe Impulstreue und gute Transientenwiedergabe
  • Handgefertigt in Deutschland

ANWENDUNG

Das M 130 ist ideal für Stereo-, Raum- und Instrumentenaufnahmen und liefert einen beliebten und besonderen Bändchenklang, der sich durch Wärme und Präzision auszeichnet. Je nach Positionierung und räumlicher Gegebenheit kann das M 130 für Studioaufnahmen von Schlagzeug, E-Gitarrenverstärkern, Klavier, Akustikgitarren, Orchestern, Chören oder für alle Arten von atmosphärischen Aufnahmen verwendet werden.

Als Stereomikrofonsystem können zwei M 130 zur Erstellung eines Blumlein-Stereosystems für eine exzellent klingende Raumaufnahme verwendet werden. M/S-Aufnahmen können zusammen mit einem Hypernieren- oder Supernierenmikrofon wie dem dynamischen Doppelbändchenmikrofon M 160 oder dem echten Kondensatormikrofon MC 950 gemacht werden.

TECHNISCHE DATEN

Wandlertyp Dynamisch
Arbeitsprinzip Druckgradient
Richtcharakteristik Acht
Frequenzgang 40 - 18.000 Hz
Hinterdämpfung bei 1 kHz > 30 dB bei 90°
Empfindlichkeit (0 dB = 1 V/Pa) 1,3 mV/Pa (= -57,5 dBV)
Nennimpedanz 200 Ω
Lastimpedanz ≥ 1000 Ω
Membran Reinaluminium
Gehäuse/Oberfläche Messing
Anschluss XLR, 3-polig, Stecker
Abmessungen:
  • Länge
 128 mm
  • Schaftdurchmesser
 23 mm
  • Kopfdurchmesser
38,5 mm
Gewicht 160 g

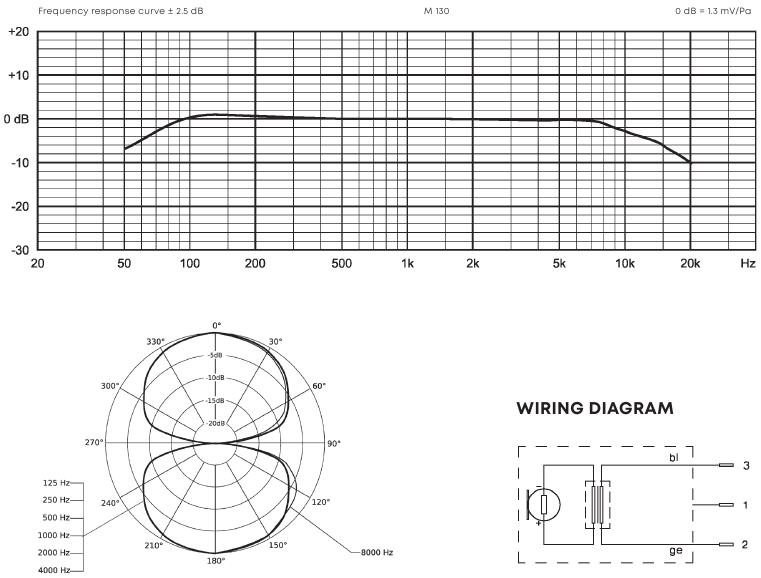

FREQUENZGANG & RICHTCHARAKTERISTIK

Diese Richtcharakteristik und Frequenzgangkurve entsprechen einem typischen Produktionsmuster dieses Mikrofons.

FREQUENZGANG & RICHTCHARAKTERISTIK

INSTALLATION UND BEDIENUNG

Anschluss

  • Das M 130 ist mit einem 3-poligen XLR-Anschluss ausgestattet. Sie können es mit einem geeigneten Mikrofonkabel an jeden Mikrofoneingang anschließen.

  • Unachtsam verlegte Kabel sind eine Stolperfalle. Personen können verletzt und das Mikrofon beschädigt werden.

Bedienung

  • Die frequenzunabhängige Acht-Richtcharakteristik unterdrückt unerwünschte Störungen von den Seiten. Die Dämpfung bei 90° oder 270° beträgt mehr als 30 dB. Positionieren Sie das Mikrofon daher so, dass Monitorlautsprecher und andere Störquellen von den Seiten auf das Mikrofon strahlen.
  • Da die Bändchen in vertikaler Verlängerung zum Mikrofonschaft liegen, sollte das Mikrofon vertikal zur Schallquelle positioniert werden.
  • Das M 130 wird mit der Mikrofonklemme MA-CL 25 für Stative mit 3/8" Gewinde geliefert. Bei Stativen mit 5/8" Gewinde kann der Gewindeeinsatz herausgeschraubt werden.

  • Ein Stativ mit unsicherem Stand kann umkippen und ein darauf montiertes Mikrofon beschädigen. Stellen Sie sicher, dass das Stativ stabil steht.

WARTUNG

  • Verwenden Sie ein weiches, mit Wasser befeuchtetes Tuch, um den Mikrofonschaft und das Gitter zu reinigen.
  • Stellen Sie sicher, dass kein Wasser in das Mikrofon gelangt.
  • Verwenden Sie keine lösemittelhaltigen Reinigungsmittel.

FEHLERBEHEBUNG UND SERVICE

  • Sollten Sie technische Probleme bei der Verwendung des Mikrofons haben oder weitere Anweisungen benötigen, besuchen Sie bitte unsere FAQ-Website unter https://support.beyerdynamic.com
  • Im Servicefall wenden Sie sich bitte an autorisiertes Servicepersonal. Öffnen Sie das Mikrofon niemals selbst, da dies alle Garantieansprüche ungültig machen könnte. Bitte besuchen Sie unsere Website https://www.beyerdynamic.com für Service und Ersatzteile.

WEITERE INFORMATIONEN

SICHERHEITSHINWEISE

Warnung

  • Lesen Sie diese Bedienungsanleitung und die Sicherheitshinweise sorgfältig durch, bevor Sie das Produkt verwenden.
  • Verwenden Sie das Produkt nicht, wenn es beschädigt ist.
  • Verlegen Sie Kabel so, dass niemand über die Kabel stolpern kann und das Gerät nicht beschädigt werden kann.
  • Reparaturen dürfen nur von autorisierten Fachkräften durchgeführt werden. Öffnen Sie das Mikrofon niemals selbst. Bei vom Kunden geöffneten Geräten erlischt die Garantie.
  • Setzen Sie das Produkt weder Regen, Schnee, Flüssigkeiten noch Feuchtigkeit aus.
  • Verwenden Sie das Gerät nur unter den in den technischen Spezifikationen angegebenen Bedingungen.
  • Verwenden Sie nur vom Hersteller zugelassenes Zubehör und Ersatzteile.

  • Reduzieren Sie die Lautstärke an den angeschlossenen Wiedergabegeräten, um Hörschäden, akustische Rückkopplungen und Schäden an den Lautsprechern zu vermeiden.

Bestimmungsgemäße Verwendung

Warnung Verwenden Sie das Produkt nicht auf andere Weise als in diesem Produkthandbuch beschrieben. Beyerdynamic übernimmt keine Haftung für unsachgemäßen Gebrauch des Produkts oder seines Zubehörs.

Haftung

Warnung Die beyerdynamic GmbH & Co. KG **SIGNuuml;bernimmt keine Haftung für Schäden am Produkt oder Verletzungen von Personen, die durch unachtsamen, unsachgemäßen oder fehlerhaften Gebrauch entstehen, der nicht dem vom Hersteller angegebenen Verwendungszweck entspricht.
