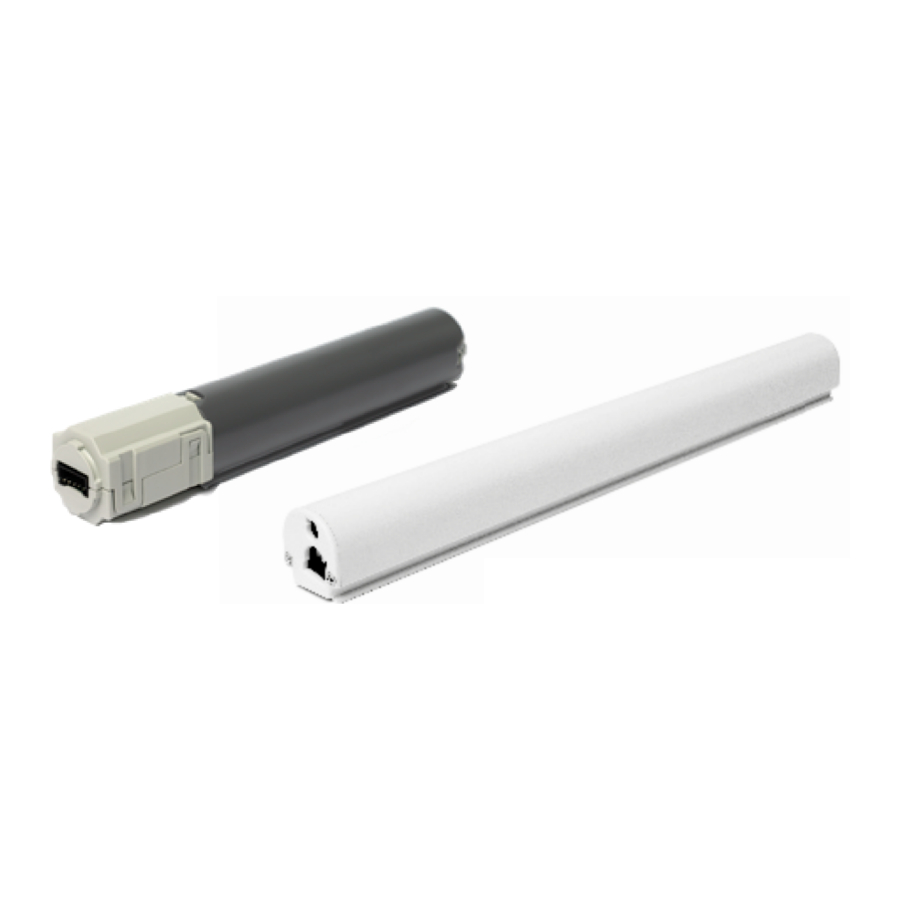

Erfal EASE, M25S - Wireless-Drive EASE Installationsanleitung

Hinweise / Laden

• Bitte laden Sie den Akku vor dem ersten Gebrauch vollständig auf oder wenn die Status-LED am Motorkopf einen niedrigen Akkustand anzeigt; entfernen Sie dazu den Akku vom Motorkopf.
• Die Ladezeit beträgt ca. 3-4 Stunden. Die LED am Ladegerät Ease leuchtet während des Ladevorgangs rot und bei voller Ladung grün.
• Verwenden Sie zum Laden das Original-Ladegerät Ease. Ziehen Sie den Motorstecker und stecken Sie den Ladestecker an derselben Position ein.
• Wenn der Motorstecker eingesteckt ist, befindet sich der Motor im Schlafmodus. Der Motorstecker muss dauerhaft entfernt werden, um alle Funktionen zu aktivieren.
• Die Programmierung der Kanäle sowie der Endpositionen sind dauerhaft gespeichert und bleiben auch bei vollständiger Entladung des Akkus erhalten.


Ease LED-Sequenzen
Blinkcodes		Bedeutung	Lösung / Anmerkung
1		Plissee/Jalousie - Motortyp	Nach Neustart oder erstmaliger Inbetriebnahme.
2		Behang im Pairing-Modus	Verfügbar (für 3 Minuten).
3		Empfangen von Konfigurationsdaten
4		Niedriger Akkustand	Wird nach einem Bewegungsbefehl angezeigt.
5		Überstrom	Der Motorbetrieb wird für 50 Sekunden blockiert.
6		Programmiermodus	Wenn aktiviert, können die Endlagen angepasst werden.

Access Point installieren

1. Verbinden Sie Ihren Access Point mit dem mitgelieferten Netzwerkkabel mit Ihrem Router und schalten Sie ihn ein.

2. Installieren Sie die Homematic IP App aus dem Apple App Store oder von Google Play.








3. Starten Sie die App und folgen Sie den Anweisungen auf dem Bildschirm, um die Einrichtung des Access Points abzuschließen.

Behang verbinden

Stellen Sie sicher, dass der Sonnenschutz korrekt montiert und vollständig geladen ist! Die LED am Ladegerät Ease leuchtet grün, wenn der Antrieb vollständig geladen ist.

1. Jedem Produkt liegt ein QR-Code-Aufkleber bei. Stellen Sie sicher, dass Sie ihn zur Hand haben.
   Bewahren Sie den Aufkleber an einem sicheren Ort auf.
   Werfen Sie ihn niemals weg!
   Beispiel QR-Code-Aufkleber, auf der Rückseite der Motorfahne angebracht:


2. Entfernen Sie den Motorstecker.
3. Nach ca. 30 Sekunden beginnt die Motor-LED orange zu blinken.
4. Drücken Sie die Schaltfläche „More“ (Mehr) unten rechts.

5. Wählen Sie „Teach-in device“ (Gerät anlernen).
   Die App sucht nun nach neuen Geräten.
   Vergewissern Sie sich, dass die Motor-LED alle 10 Sekunden ORANGE blinkt. Wenn der Motor in den Schlafmodus gegangen ist (nach 3 Minuten Inaktivität nach dem Einschalten des Geräts), wecken Sie ihn auf, indem Sie die Motortaste drücken. Der Motor könnte sich bewegen. Drücken Sie die Taste noch einmal, um die Bewegung zu stoppen.
6. Folgen Sie den Anweisungen in der App, um die Installation abzuschließen.
7. Sie haben nun den Startbildschirm der App erreicht.

Zurücksetzen

Hinweis: Die Transportsicherung oder das Ladekabel müssen vorab entfernt werden!

Drücken Sie die Konfigurationstaste für ca. 4 Sekunden, bis die Status-LED mehrmals gelb blinkt.

Lassen Sie die Konfigurationstaste dann sofort los und drücken Sie sie erneut für ca. 4 Sekunden.
Die Status-LED blinkt kurz grün.
Der Motor wurde erfolgreich zurückgesetzt und kann neu angelernt werden.
War es nicht erfolgreich, blinkt die Status-LED nach dem mehrfachen gelben Blinken kurz rot. Der Vorgang muss wiederholt werden.

LOGISTIK / ANWENDUNGEN

Artikelnummer
17.0802.0000 / 6574804

Anwendung
Rollos Ø 31 / 37 mm

Produktpalette
Jalousie Basic Line, Plissee ESM1

Größenbeschränkungen (mm)

Der Motor darf nur von qualifiziertem Personal installiert werden, das:

• die Montageanleitungen sowohl des Behangs, des Produkts als auch des Motors gelesen und verstanden hat und mit den elektronischen Sicherheitsaspekten vertraut ist,
• Gefahren erkennt und vermeidet, die von den mechanischen oder elektrischen Komponenten ausgehen können,
• stets die örtlichen Sicherheits-, Arbeitsvorschriften und Gesetze beachtet und damit vertraut ist, um Personen- und Sachschäden durch unsachgemäße Installation zu vermeiden; diese müssen von einem Fachbetrieb gemäß den geltenden Normen und Richtlinien durchgeführt werden.


Zubehör

Beschreibung / Produktcode / Artikelnummer
Ladegerät Ease / 17.0808.0000 / 6574828
Homematic IP Access Point /17.0810.0000 / 6574835

Warn- und Benutzerhinweise

• Nur in trockenen Innenräumen verwenden – Stromschlag- und Brandgefahr.
• Nur geeignete Ease HmIP Li-Ion Akkus laden.
• Andere Chemien und Batterietypen könnten platzen und Verletzungen oder Schäden verursachen.
• Leisten Sie Ihren Beitrag für umweltfreundliches Recycling.
• Entsorgen Sie den Elektromotor getrennt vom restlichen System und nur an dafür vorgesehenen Sammelstellen.

• Detaillierte Informationen „Removal of the electric motor“ (Entfernung des Elektromotors) (Entfernen Sie die Kunststoffendkappen, trennen Sie die Kabelverbindung zwischen Motor und Akkupack, ziehen Sie den seitlichen Motor und den Akkupack seitlich aus der Schiene) finden Sie auf der folgenden Website https://www.erfal/en/enterprise/service/downloadportal oder im QR-Code.


Referenzen

• ‎Homematic IP im App Store
• Google Play
