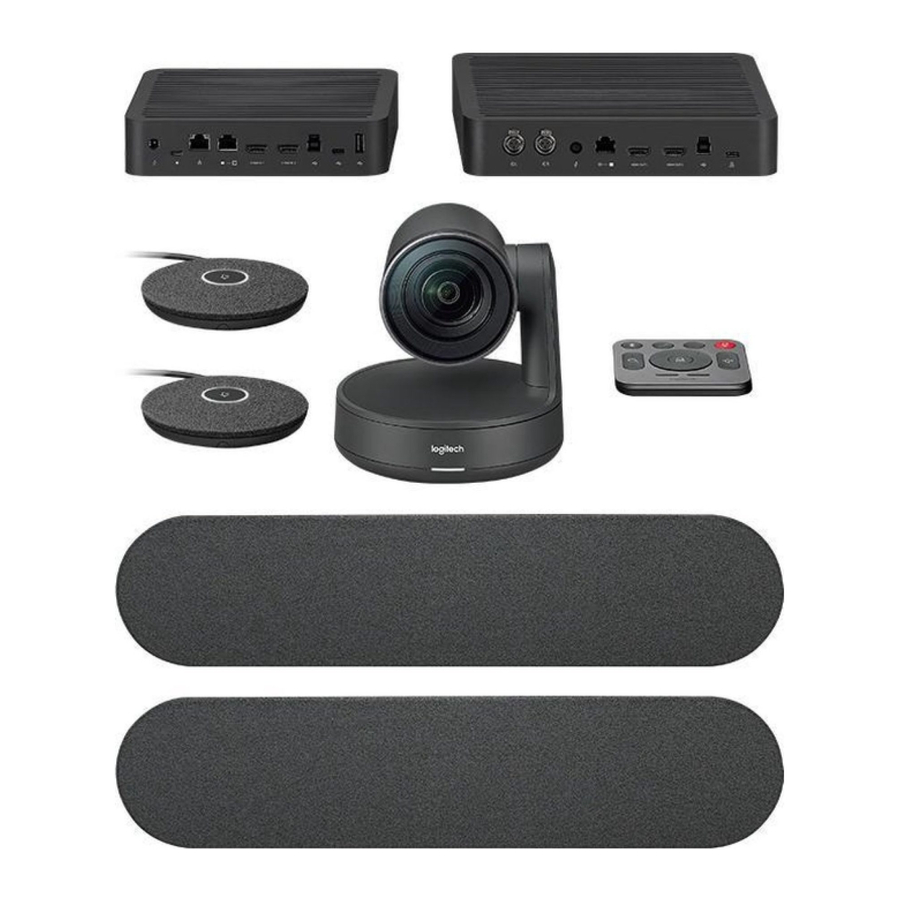

Logitech RALLY Plus - Einrichtungsanleitung

WAS IST WAS

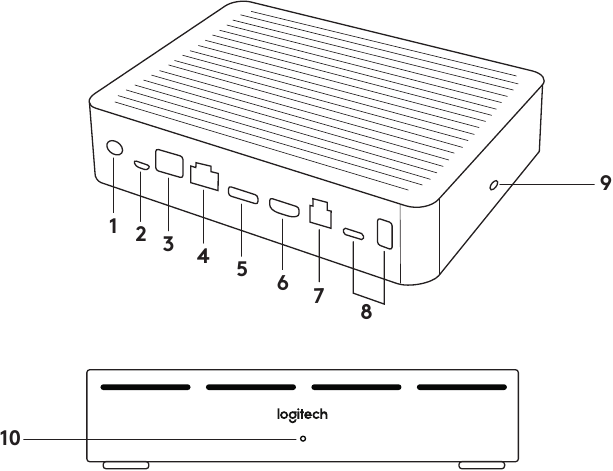

TISCH-HUB

1. Stromversorgung
2. Mikrofon-Pod
3. Zukünftige Erweiterung
4. Verbindung zum Display-Hub
5. HDMI 1 Eingang
6. HDMI 2 Eingang
7. Konferenzraum-Computer USB
8. Zukünftige Erweiterung
9. Sicherheitsschlitz
10. Strom-LED

DISPLAY-HUB

1. Lautsprecher
2. Stromversorgung
3. Verbindung zum Tisch-Hub
4. HDMI 1 Ausgang
5. HDMI 2 Ausgang
6. Konferenzraum-Computer USB
7. Kamera
8. Sicherheitsschlitz
9. Fernbedienungs-Kopplung
10. Strom-LED

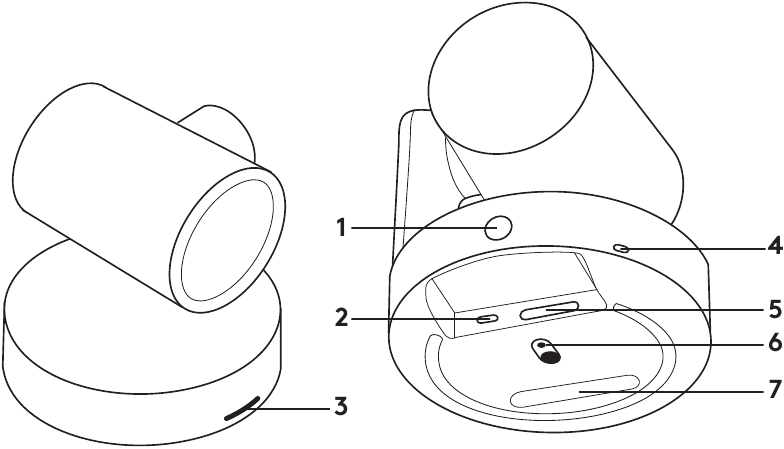

KAMERA

1. Taste zur Fernbedienungs-Kopplung
2. USB
3. Status-LED
4. Sicherheitsschlitz
5. MIPI
6. Stativgewinde
7. Erweiterungssteckplatz

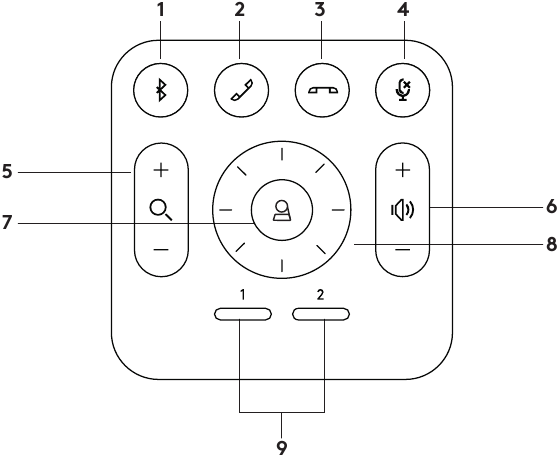

FERNBEDIENUNG

1. Bluetooth-Kopplung
2. Anruf annehmen
3. Anruf beenden
4. Mikrofon stummschalten
5. Zoom hinein/heraus
6. Lautstärke erhöhen/verringern
7. Home (Startseite)
8. Kamera schwenken/neigen
9. Kameravoreinstellungen

Nach Abschluss der Installation kann das System durch Ausführen der Diagnoseanwendung überprüft werden, die unter Logitech.com/support/Rally verfügbar ist.

RALLY PLUS ZUM STANDARDGERÄT MACHEN

Stellen Sie sicher, dass RALLY PLUS als Kamera, Lautsprecher und Mikrofon in Ihren Videokonferenzanwendungen ausgewählt ist. Weitere Anweisungen dazu finden Sie in der Dokumentation der jeweiligen Anwendung.

EINEN VIDEOANRUF STARTEN

Nach der Installation von RALLY PLUS und der Sicherstellung, dass es das Standardgerät in Ihrer Videokonferenzanwendung ist, starten Sie die Anwendung einfach wie gewohnt und genießen Sie die Vorteile einer verbesserten Audio- und Videoqualität.

RALLY PLUS MIT EINEM BLUETOOTH-GERÄT KOPPELN

Sie können RALLY PLUS für Audioanrufe verwenden, wenn es mit einem Bluetooth-Gerät gekoppelt ist. Um Ihr Bluetooth-Gerät mit RALLY PLUS zu koppeln, befolgen Sie diese einfachen Schritte:

1. Halten Sie die Bluetooth-Taste auf der Fernbedienung gedrückt, bis Sie ein blinkendes blaues Licht an der Kamera und den Mikrofonen sehen.
2. Versetzen Sie Ihr Mobilgerät in den Bluetooth-Kopplungsmodus und wählen Sie "Logitech Rally" (Logitech Rally).
3. Sie können RALLY PLUS nun für Audioanrufe verwenden.

EINE FERNBEDIENUNG MIT RALLY PLUS KOPPELN

RALLY PLUS und die Fernbedienung werden werkseitig gekoppelt. Sie können bis zu 5 Fernbedienungen mit RALLY PLUS koppeln, um das System in größeren Räumen einfacher steuern zu können. Oder, wenn Sie eine Fernbedienung mit der Kamera koppeln müssen, z. B. wenn Sie eine verlorene Fernbedienung ersetzen, gehen Sie wie folgt vor:

1. Halten Sie die Taste an der Kamera gedrückt, bis die LED blinkt.
2. Halten Sie die Taste am Display-Hub gedrückt, bis die LED blinkt.
3. Halten Sie die Bluetooth-Taste auf der Fernbedienung gedrückt, bis die LEDs an der Kamera und am Display-Hub aufhören zu blinken.
4. Sollte die Kopplung fehlschlagen, wiederholen Sie den Vorgang ab Schritt 1.

ANWENDUNG FÜR KAMERA-EINSTELLUNGEN

Verwenden Sie dieses Programm, um Schwenken, Neigen, Zoomen, Fokussieren und die Bildqualität (wie Helligkeit und Kontrast) der Kamera über die Software zu steuern. Es kann von www.logitech.com heruntergeladen werden.

RALLY ERWEITERN

Es gibt verschiedene optionale Zubehörteile, die die Installation erleichtern und es ermöglichen, RALLY PLUS in größeren Räumen zu verwenden:

1. Rally Mounting Kit: Montagehalterungen für den Tisch-Hub, Display-Hub, die Kamera und die Lautsprecher.
2. Zusätzliche Mikrofon-Pods: RALLY PLUS kann bis zu 7 Mikrofon-Pods unterstützen, was eine große Flexibilität bei Raumgröße und -konfiguration ermöglicht.
3. Mic Pod Hub: Wird verwendet, um die Mikrofonverkabelung zu verzweigen und den größten Teil der Mikrofon-Pod-Kabel unter dem Tisch zu verlegen. Der Mic Pod Hub verfügt über 3 Buchsen, die mit einer Kombination aus Mikrofon-Pods oder anderen Mic Pod Hubs verbunden werden können.
4. TV-Halterung: Funktioniert mit einer der Montagehalterungen für Kamera oder Lautsprecher. Die TV-Halterung kann paarweise verwendet werden, um Kamera und Lautsprecher über und unter dem Fernseher zu montieren.

WEITERE INFORMATIONEN

Weitere Informationen zu RALLY PLUS finden Sie unter anderem hier:

• Häufig gestellte Fragen
• Software zur Aktivierung von Funktionen in verschiedenen Anwendungen
• So bestellen Sie Ersatzteile und mehr unter

www.logitech.com/support/Rally

© 2020 Logitech, Logi und das Logitech Logo sind Marken oder eingetragene Marken von Logitech Europe S.A. und/oder ihrer Tochtergesellschaften in den USA und anderen Ländern. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Logitech übernimmt keine Verantwortung für Fehler, die in diesem Handbuch auftreten können. Die hierin enthaltenen Informationen können ohne Vorankündigung geändert werden.
