PAX E800 - Integrierte Smart Terminal Kurzanleitung

Inhaltsübersicht

Bitte überprüfen Sie die Komponenten nach dem Auspacken. Sollten Teile fehlen, wenden Sie sich bitte an den Händler.

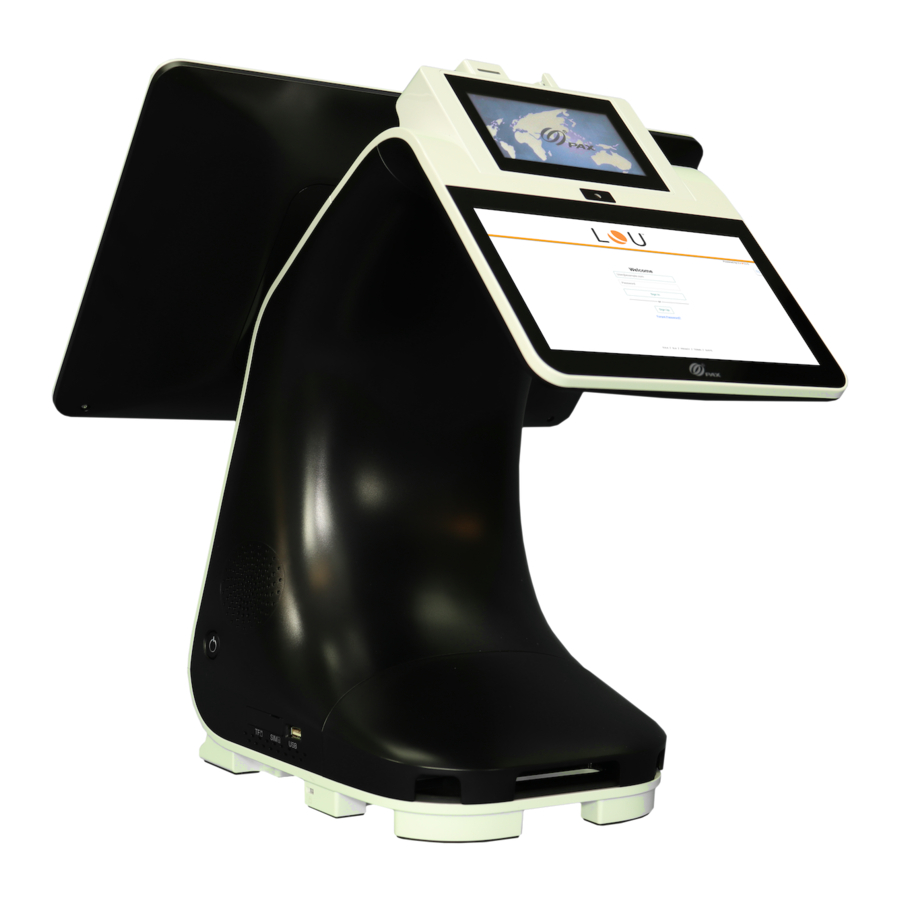

Produktbeschreibung

Terminalanschlüsse

Öffnen Sie die Rückabdeckung, um auf die folgenden Anschlüsse zuzugreifen:

• Power – Schließen Sie das AC-Netzteil an das E800 an
• Audio Jack – Ermöglicht Hörgeschädigten den Anschluss eines Hörgeräts
• Cash Drawer – Stecken Sie das Kabel der Kassenschublade ein, um sie mit der Kasse zu verbinden
• WAN – Stecken Sie das mit dem Internet verbundene Kabel ein, um ein kabelgebundenes Netzwerk für die Kasse bereitzustellen
• LAN – Wird für bidirektionale Ethernet-Verbindungen verwendet
• RS232 – Wird zum Anschluss an ein serielles Gerät wie ein externes POS-Gerät oder einen Scheckleser verwendet
• Micro USB – Schließen Sie ein Micro-USB-Gerät an
• USB-OTG – Wird für lokale Terminal-Downloads oder externe Peripheriegeräte verwendet
• USB – Schließen Sie ein USB-Gerät an

Die folgenden Anschlüsse sind an der Seite des E800 zugänglich:

• Micro SD-Kartensteckplatz – Öffnen Sie die Kartenabdeckung und stecken Sie die Karte in den TF-Steckplatz
• SIM-Kartensteckplatz – Öffnen Sie die Kartenabdeckung und stecken Sie die SIM-Karte in den SIM-Steckplatz, um eine Verbindung zum Mobilfunknetz herzustellen
• USB – Schließen Sie ein USB-Gerät an, ohne die Rückabdeckung zu öffnen

Ein-/Ausschalten

1. Einschalten: Halten Sie die Einschalttaste (seitlich) drei Sekunden lang gedrückt, bis der Hauptbildschirm normal angezeigt wird.
2. Ausschalten: Halten Sie die Einschalttaste (seitlich) drei Sekunden lang gedrückt, bis das Herunterfahr-Menü angezeigt wird. Wählen Sie Power off (Ausschalten). Das Terminal schaltet sich nach wenigen Sekunden aus.

Hybrid-Kartenleser

Der Q20 auf der kundenorientierten Seite des E800 verfügt über einen Leser, der als Magnetstreifen-, EMV- und NFC/kontaktloser Kartenleser verwendet werden kann.

Magnetstreifenleser
Um den Magnetstreifenleser zu verwenden, stecken Sie die Karte in den Leserschlitz oben am Q20. Das Terminal liest die Informationen von der Karte, wenn der Magnetstreifen in den Kartenschlitz gesteckt wird.

EMV-Kartenleser
Um den EMV-Kartenleser zu verwenden, stecken Sie die Karte mit der Vorderseite zu Ihnen gerichtet und dem Chip nach unten in den Kartenschlitz. Lassen Sie die Karte eingesteckt, bis das Terminal Sie auffordert, die Karte zu entfernen.

NFC/kontaktloser Kartenleser
Um den NFC/kontaktlosen Leser zu verwenden, tippen Sie die Karte auf den Q20-Bildschirm, wenn Sie dazu aufgefordert werden. Das Terminal verwendet eine Antennenvorrichtung, die Informationen von der Karte erkennt und abruft.

Spezifikationen

Druckerpapier einlegen

1. Wenn dem Drucker das Papier ausgeht, leuchtet die gelbe Anzeige "Paper Out" (Papier alle). Öffnen Sie die externe Druckerabdeckung, indem Sie Ihren Finger in eine Aussparung an der Seite der Klappe stecken und nach außen ziehen.

2. Öffnen Sie die eingebaute Druckerabdeckung, indem Sie den Riegel drücken, wie abgebildet.
   Die Druckerklappe öffnet sich langsam.

3. Legen Sie die Papierrolle wie abgebildet ein. Ziehen Sie das Ende der Papierrolle aus dem Drucker.

4. Drücken Sie beide Seiten der eingebauten Druckerabdeckung, bis sie einrastet. Schließen Sie die externe Druckerabdeckung. Die Anzeigeleuchte für „Papier alle“ erlischt.


Installations- und Nutzungstipps

Vermeiden Sie es, das Gerät einer übermäßigen Hitze, Feuchtigkeit, Staub oder starken elektromagnetischen Umgebungen auszusetzen.

• Vermeiden Sie es, das Gerät zu vibrieren, zu schütteln oder fallen zu lassen.
• Stecken Sie keine Teile des Geräts ein oder aus, während es eingeschaltet ist.
  Dies kann zu Schäden an einem internen Schaltkreis führen.
• Bitte wenden Sie sich an den technischen Support von PAX, wenn Sie Hilfe mit dem Gerät benötigen.

  Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen, in welchem Fall der Benutzer möglicherweise geeignete Maßnahmen ergreifen muss.

Dieses Dokument dient ausschließlich zu Informationszwecken. Alle Funktionen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Der Name und das Logo von PAX sind eingetragene Marken der PAX Technology Inc. Die Wortmarke und die Logos von Bluetooth® sind eingetragene Marken von Bluetooth SIG, Inc., und jede Verwendung dieser Marken durch PAX Technology, Inc. erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Verantwortliche Partei:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
